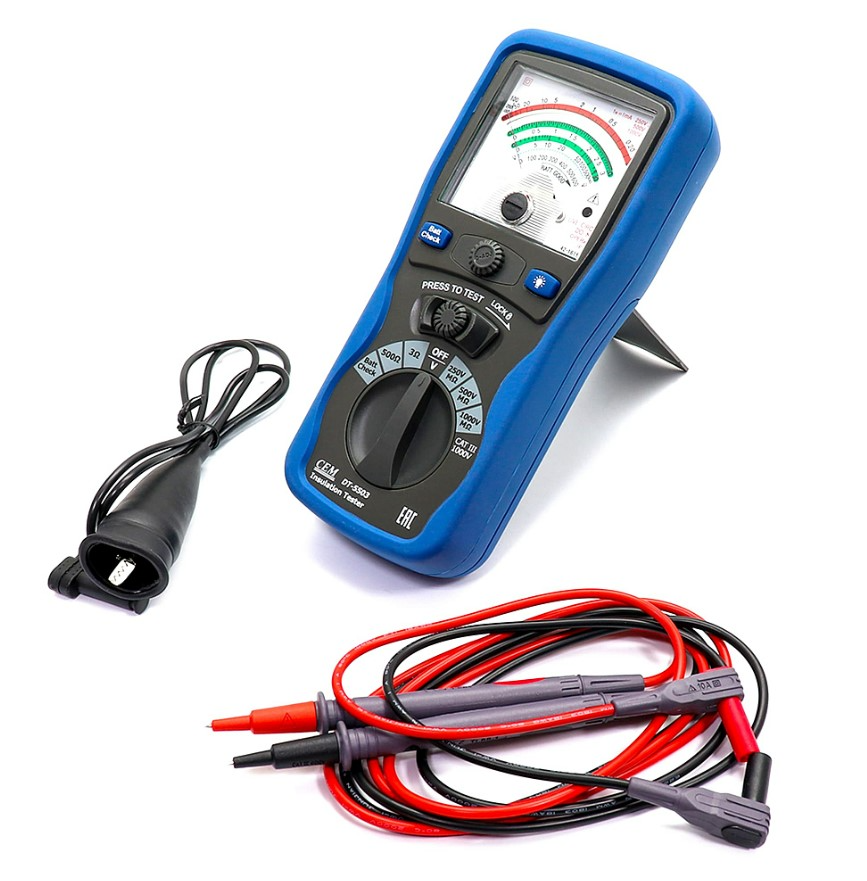

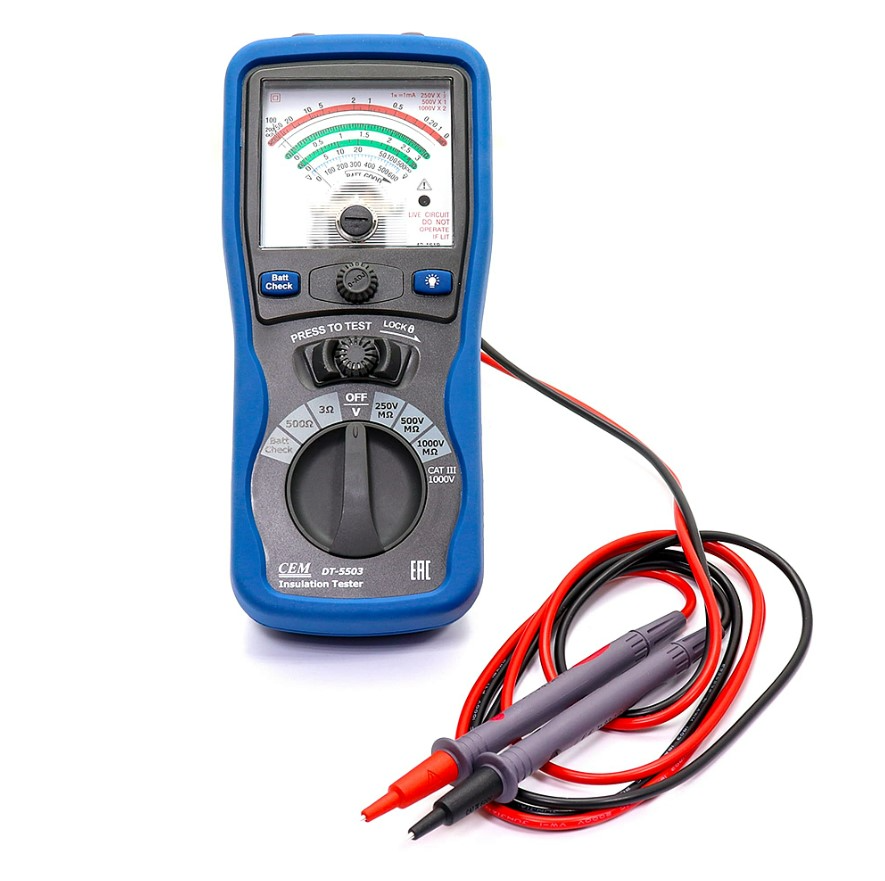

CEM DT-5503 Analog Yalıtım Ölçer

CEM DT-5503 Analog Yalıtım Ölçer, elektrik tesisatlarında yalıtım direnci, süreklilik ve AC gerilim kontrollerinin gerçekleştirilmesi için geliştirilmiş profesyonel bir test cihazıdır. 250V, 500V ve 1000V olmak üzere üç farklı DC yalıtım test voltajı sunar.

3Ω süreklilik aralığı, 500Ω direnç aralığı ve canlı devre uyarısı özelliklerine sahip CEM DT-5503 Analog Yalıtım Ölçer, elektrik sistemlerindeki izolasyon durumunun yanı sıra bağlantı ve gerilim kontrollerini de destekler.

Parlak arka ışık, gerçek AC voltaj gösterimi, IEC10101 ve CAT III 1000V uyumluluğuyla CEM DT-5503 Analog Yalıtım Ölçer, saha, bakım ve elektrik tesisatı uygulamalarında kullanılabilecek kapsamlı bir analog yalıtım ölçüm cihazıdır.

CEM DT-5503 Analog Yalıtım Ölçer, elektrik tesisatlarında yalıtım direncinin, sürekliliğin ve AC gerilim durumunun kontrol edilmesine yönelik tasarlanmış analog yapılı bir test cihazıdır.

Cihaz 250V, 500V ve 1000V olmak üzere üç farklı DC test voltajı sunar. Bu seçenekler farklı elektriksel yalıtım testlerinin gerçekleştirilmesini destekler.

CEM DT-5503 Analog Yalıtım Ölçer için kaynak teknik verilerde yalıtım direnci ölçüm aralıkları 0-400MΩ, 0-200MΩ ve 0-100MΩ olarak belirtilmiştir.

İlgili ortalama ölçek değerleri sırasıyla 4MΩ, 1MΩ ve 1MΩ olarak verilmiştir.

Anma akımı CEM DT-5503 Analog Yalıtım Ölçer için 1mA DC +%20, -%0 olarak belirtilmiştir.

Yalıtım test kısmında kısa devre akımı kaynakta 1.3mA DC olarak verilmiştir.

Cihazın doğruluk garantili aralıkları 0,05-10MΩ ±%5, 0,1-20MΩ ±%5 ve 0,2-40MΩ ±%5 olarak belirtilmiştir.

CEM DT-5503 Analog Yalıtım Ölçer, 3Ω süreklilik aralığı ve 500Ω direnç aralığı sayesinde elektrik iletkenlerinde düşük direnç ve bağlantı kontrollerini de destekler.

Süreklilik fonksiyonunda açık devre voltajı yaklaşık 4,1VDC, kısa devre akımı ise minimum 210mA olarak verilmiştir.

İletkenlik testi kesinliği ölçek uzunluğunun ±%1,5'i seviyesinde belirtilmiştir.

CEM DT-5503 Analog Yalıtım Ölçer üzerinde bulunan canlı devre uyarısı, test edilen sistemde AC gerilim bulunması durumunda kullanıcıya bilgi verilmesini destekler.

Yüksek AC voltaj uyarısı ve AC gerilim kontrolü için kaynakta 30 saniye boyunca 0-600V AC aralığı ve ölçek uzunluğunun ±%1,5'i kesinlik değeri belirtilmiştir.

Cihazın giriş direnci 1,2MΩ'dur.

CEM DT-5503 Analog Yalıtım Ölçer için dayanma gerilimi 50Hz veya 60Hz'de 1 dakika boyunca 7400V AC olarak verilmiştir.

Parlak arka ışık fonksiyonu, düşük ışıklı elektrik panolarında ve saha ortamlarında analog göstergenin daha rahat okunmasını destekler.

Cihaz 200 x 92 x 50 mm boyutlarında ve 546 g ağırlığındadır.

Kaynak teknik bilgilerde iki farklı kısa devre akımı değeri bulunmaktadır. Yalıtım testi bölümünde 1.3mA DC, süreklilik testi bölümünde ise 210mA Min kısa devre akımı belirtilmiştir.

Bu değerler farklı test fonksiyonlarına ait olduklarından CEM DT-5503 Analog Yalıtım Ölçer teknik tablosunda ayrı ayrı gösterilmiştir.

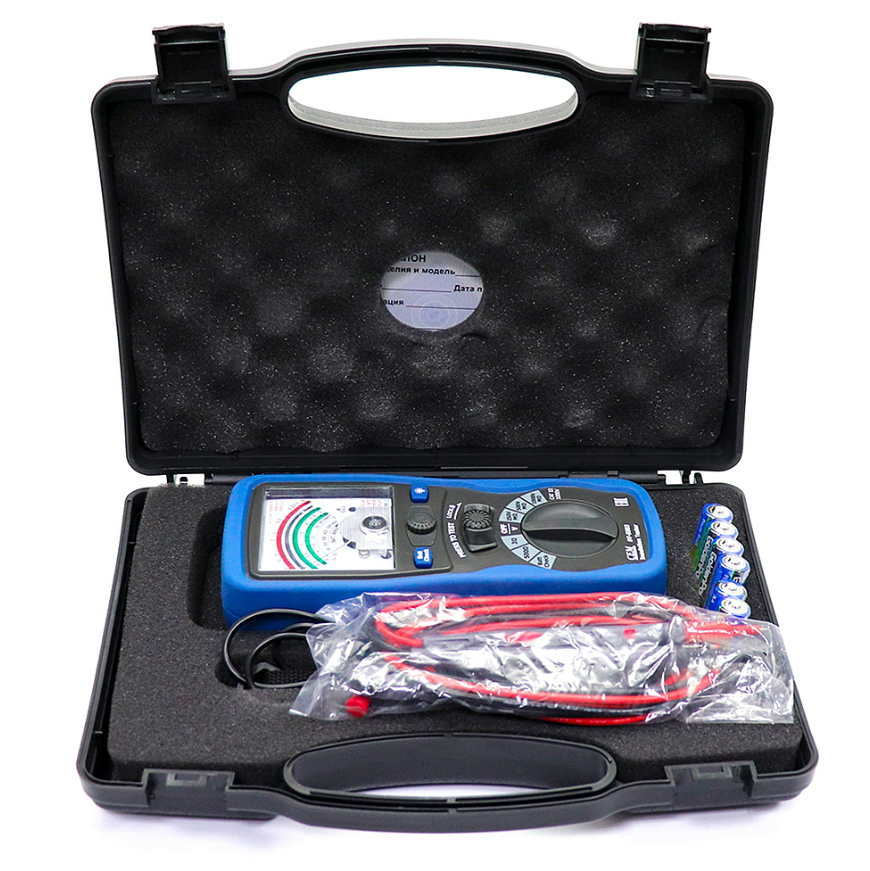

• Test uçları
• 6 adet AA pil
• Taşıma çantası

CEM DT-5503 Analog Yalıtım Ölçer için yukarıdaki aksesuarlar kaynak ürün bilgisinde paket içeriğine dahil olarak belirtilmiştir.

• Elektrik Tesisatları: CEM DT-5503 Analog Yalıtım Ölçer, elektrik tesisatlarındaki yalıtım direncinin kontrol edilmesinde kullanılabilir.
• Kablo İzolasyon Testleri: 250V, 500V ve 1000V test gerilimleri farklı kablo ve iletkenlerin yalıtım durumunun değerlendirilmesini destekler.
• Elektrik Panoları: CEM DT-5503 Analog Yalıtım Ölçer, izolasyon, süreklilik ve AC gerilim kontrolünün gerekli olduğu pano bakım uygulamalarında kullanılabilir.
• Süreklilik Kontrolleri: 3Ω süreklilik aralığı ve 210mA minimum kısa devre akımı bağlantı ve iletkenlik testlerini destekler.
• Canlı Devre Kontrolü: Canlı devre uyarısı, test öncesinde elektrik hattında AC gerilim bulunup bulunmadığının kontrol edilmesine yardımcı olur.
• Saha ve Bakım Uygulamaları: CEM DT-5503 Analog Yalıtım Ölçer, taşıma çantası, test uçları ve pil setiyle saha tipi bakım ve kontrol çalışmalarında kullanılabilir.

Neden CEM DT-5503 Analog Yalıtım Ölçer Tercih Edilmeli?

CEM DT-5503 Analog Yalıtım Ölçer, yalıtım direnci, süreklilik, direnç ve AC gerilim kontrollerini tek cihaz üzerinde gerçekleştirmek isteyen kullanıcılar için çok yönlü bir analog test çözümüdür.

250V, 500V ve 1000V yalıtım test seviyeleri, 3Ω süreklilik aralığı, 500Ω direnç ölçümü ve canlı devre uyarısı farklı elektrik tesisatı testlerini destekler.

Parlak arka ışığı, 7400V AC dayanma gerilimi, CAT III 1000V uyumluluğu ve standart aksesuarlarıyla CEM DT-5503 Analog Yalıtım Ölçer, elektrik bakım, tesisat ve saha uygulamalarında işlevsel bir yalıtım test cihazı seçeneğidir.
