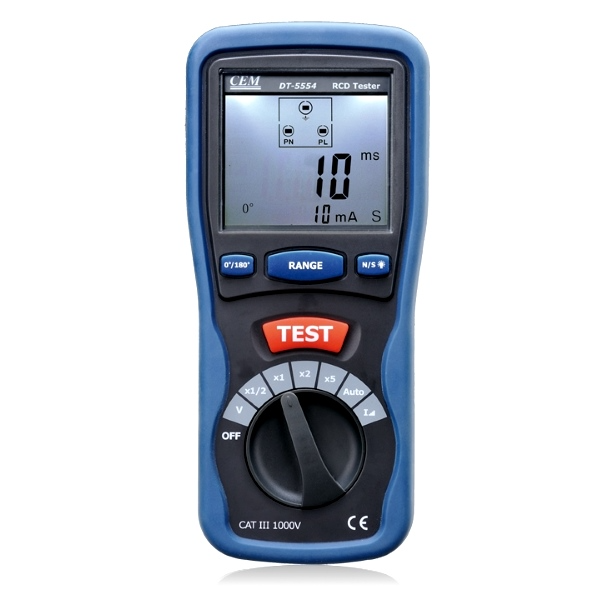

CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, elektrik tesisatlarında kaçak akım rölelerinin çalışma durumunun kontrol edilmesi için geliştirilmiş profesyonel bir RCD test cihazıdır. 10mA, 30mA, 100mA, 500mA ve 1A nominal test akımı seçenekleri sayesinde farklı kaçak akım rölelerinin test edilmesini destekler.
0,5x, 1x, 2x ve 5x nominal akım seçimleri, rampa testi ve farklı trip zamanı aralıklarıyla CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, RCD'nin açma davranışının farklı test koşullarında incelenmesine imkan verir.
CAT III – 1000V güvenlik kategori derecelendirmesi, otomatik test sırası, şebeke gerilimi ölçümü ve prizde ters faz / nötr kablolamanın görsel gösterimi gibi özellikleriyle CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, elektrik tesisatı bakım ve kontrol uygulamalarına yönelik kapsamlı bir test çözümüdür.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Öne Çıkan Özellikleri
10mA – 1A Test Akımı
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, 10mA, 30mA, 100mA, 500mA ve 1A nominal test akımı seçeneklerini destekler.
0,5x / 1x / 2x / 5x Test
Nominal akımın farklı katlarında test gerçekleştirerek RCD'nin açma davranışının kontrol edilmesini sağlar.
Rampa Testi
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, nominal anma akımının 0,4x ile 1,4x katı arasında rampa testi gerçekleştirebilir.
Otomatik Test Sırası
6 testten oluşan otomatik test sırası *1/2, *1, *5 ve 0 & 180 faz kayması kombinasyonlarını destekler.
230V Şebeke Gerilimi
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, 230(+%10/ -%10)V şebeke gerilimi ölçüm fonksiyonuna sahiptir.
CAT III – 1000V
Kaynak ürün bilgisinde cihazın güvenlik kategori derecelendirmesi CAT III – 1000V olarak belirtilmiştir.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Detaylı Açıklama
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, elektrik tesisatlarındaki kaçak akım rölelerinin açma davranışının ve çalışma sürelerinin kontrol edilmesine yönelik geliştirilmiş bir test cihazıdır.
Cihazda 10mA, 30mA, 100mA, 500mA ve 1A olmak üzere farklı nominal test akımı seçenekleri bulunur. Bu yapı farklı anma akım değerlerine sahip RCD'lerin test edilmesini destekler.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, nominal akımın 0,5x, 1x, 2x ve 5x katlarında test gerçekleştirebilir.
0,5x nominal akımda trip zamanı ölçüm aralığı 10-2000 ms, 1x değerinde 10-500 ms, 2x değerinde 10-150 ms ve 5x değerinde 10-40 ms olarak belirtilmiştir.
Trip zamanı ölçümünde CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı 1 ms çözünürlüğe ve ±(%2 rdg. + 2Digits) doğruluk değerine sahiptir.
Rampa testi fonksiyonu, nominal anma akımının 0,4x ila 1,4 katı arasında kademeli test gerçekleştirilmesini destekler. Rampa testi çözünürlüğü %10 olarak verilmiştir.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, 6 testten oluşan otomatik test sırası özelliğine sahiptir. Kaynakta bu özellik *1/2, *1, *5 ve 0 & 180 faz kayması ifadeleriyle belirtilmiştir.
0 ve 180 derece faz kaymasıyla gerçekleştirilebilen testler, RCD'nin farklı faz açılarına bağlı çalışma davranışının değerlendirilmesini destekler.
Cihaz, kaçak akım testi yanında şebeke gerilimini de kontrol edebilir. Şebeke gerilimi 230(+%10/ -%10)V, çözünürlük 1V ve doğruluk ±(%2 rdg. + 2Digits) olarak belirtilmiştir.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, priz bağlantısında ters faz ve nötr kablolama durumunun görsel olarak gösterilmesini sağlayan bir kontrol fonksiyonuna sahiptir.
Çift kalıplı kasa yapısı cihazın fiziksel tasarım özellikleri arasında yer alır.
Kaynak ürün bilgisinde CAT III – 1000V güvenlik kategori derecelendirmesine sahip olduğu belirtilen CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, elektrik tesisatlarında profesyonel RCD test ve kontrol uygulamalarına yönelik geliştirilmiştir.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Teknik Özellikleri
| Marka | CEM |
| Model | DT-5554 |
| Ürün Tipi | Kaçak Akım Röle (RCD) Test Cihazı |
| Güvenlik Kategorisi | CAT III – 1000V |
| Nominal Test Akımı | 10 / 30 / 100 / 500mA / 1A |
| Nominal Test Akımı Kesinliği | (%-2+%10)+6 Haneli |
| Akım Seçimi | 0,5x / 1x / 2x / 5x nominal akım |
| Rampa Testi | 0,4x ~ 1,4x nominal anma akımı |
| Rampa Çözünürlüğü | %10 |
| Trip Zamanı Çözünürlüğü | 1 ms |
| Trip Zamanı Kesinliği | ±(%2 rdg. + 2Digits) |
| Şebeke Gerilimi | 230(+%10/ -%10)V |
| Şebeke Gerilimi Çözünürlüğü | 1V |
| Şebeke Gerilimi Kesinliği | ±(%2 rdg. + 2Digits) |
| Otomatik Test | 6 test |
| Faz Kayması | 0 & 180 |
| Ters Faz / Nötr Gösterimi | Görsel gösterim mevcut |
| Kasa | Çift kalıplı |
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Trip Zamanı Aralıkları
| Test Akımı | Trip Zamanı Aralığı |
| 0,5x | 10-2000 ms |
| 1x | 10-500 ms |
| 2x | 10-150 ms |
| 5x | 10-40 ms |
Kesinlik: ±(%2 rdg. + 2Digits)
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Test Fonksiyonları
10 / 30 / 100 / 500mA / 1A
0,5x / 1x / 2x / 5x
0,4x ~ 1,4x
6 test
0 & 180
230(+%10/ -%10)V
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Teknik Veri Notu
Kaynak teknik bilgilerde nominal test akımı kesinliği “(%-2+%10)+6 Haneli” şeklinde verilmiştir. İfade standart doğruluk gösterimlerinden farklı görünmesine rağmen herhangi bir varsayım veya düzeltme yapılmadan kaynakta yer aldığı biçimiyle korunmuştur.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Kutu İçeriği
- Priz test kablosu
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı için mevcut kaynakta paket içeriği bölümünde yalnızca priz test kablosu belirtilmiştir. Diğer aksesuarlar hakkında bilgi verilmemiştir.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Kullanım Alanları
- Kaçak Akım Rölesi Testleri: CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, farklı nominal akım değerlerine sahip RCD'lerin çalışma ve açma sürelerinin kontrol edilmesinde kullanılabilir.
- Elektrik Tesisatları: Şebeke gerilimi, RCD çalışma durumu ve bağlantı kontrollerinin gerçekleştirilmesini destekler.
- Elektrik Panoları: CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, kaçak akım koruma elemanlarının bulunduğu pano uygulamalarındaki testlerde kullanılabilir.
- Priz ve Kablolama Kontrolü: Ters faz ve nötr kablolamanın görsel olarak gösterilmesi bağlantı kontrollerine yardımcı olur.
- Bakım ve Devreye Alma: Rampa testi ve farklı nominal akım çarpanları, RCD'nin farklı çalışma koşullarındaki davranışının değerlendirilmesini destekler.
- Profesyonel Elektrik Testleri: CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, elektrik tesisatlarında periyodik kontrol ve test uygulamalarında kullanılabilir.
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Avantajları
Neden CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı Tercih Edilmeli?
CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, kaçak akım rölelerinin nominal test akımı, açma süresi ve rampa davranışının kontrol edilmesi gereken elektrik tesisatı uygulamalarına yönelik kapsamlı bir test cihazıdır.
10mA, 30mA, 100mA, 500mA ve 1A test seçenekleri; 0,5x, 1x, 2x ve 5x akım seviyeleri; 0 / 180 faz kayması ve otomatik test fonksiyonları farklı RCD test senaryolarını destekler.
CAT III – 1000V güvenlik kategori derecelendirmesi, şebeke gerilimi ölçümü, rampa testi ve ters faz / nötr bağlantı gösterimiyle CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, profesyonel elektrik bakım, tesisat kontrolü ve devreye alma uygulamalarında işlevsel bir RCD test cihazı seçeneğidir.
