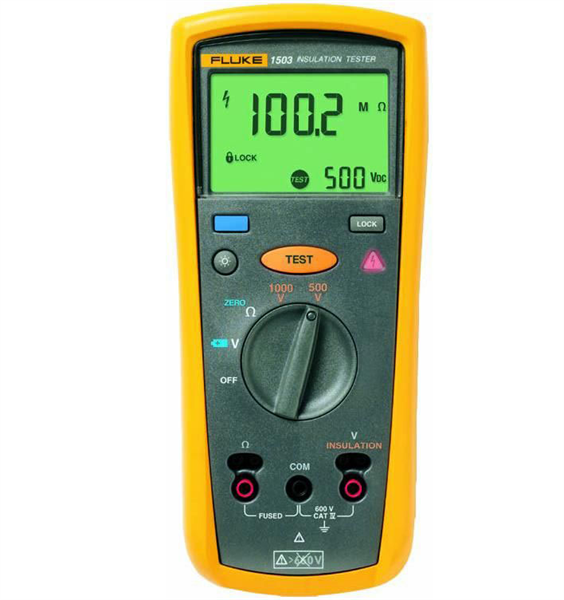

FLUKE 1503 İzolasyon Direnci Test Cihazı
FLUKE 1503 İzolasyon Direnci Test Cihazı, elektrik tesisatları ve ekipmanlarında izolasyon direnci ölçümü, AC/DC gerilim kontrolü, süreklilik ve standart direnç testlerini bir araya getiren profesyonel bir ölçüm cihazıdır.
500 V ve 1000 V izolasyon test gerilimlerini destekleyen FLUKE 1503 İzolasyon Direnci Test Cihazı, ayrıntılı teknik tabloda 0.01 MΩ ile 2000 MΩ arasında izolasyon direnci ölçümüyle belirtilmiştir.
Canlı devre algılama, otomatik kapasitif deşarj, uzaktan test probu, 600 V AC/DC ölçüm, 200 mA süreklilik ve CAT IV 600 V ölçüm kategorisiyle FLUKE 1503 İzolasyon Direnci Test Cihazı, bakım ve saha uygulamalarındaki temel izolasyon kontrollerini destekler.
FLUKE 1503 İzolasyon Direnci Test Cihazı Öne Çıkan Özellikleri
2000 MΩ İzolasyon Ölçümü
FLUKE 1503 İzolasyon Direnci Test Cihazı, ayrıntılı teknik tabloda 0.01 MΩ ile 2000 MΩ arasındaki izolasyon ölçüm kademesiyle belirtilmiştir.
500 V / 1000 V
İzolasyon testi için 500 V ve 1000 V test gerilimlerini destekler.
600 V AC/DC
FLUKE 1503 İzolasyon Direnci Test Cihazı, 0.1 V ile 600 V arasında AC/DC voltaj ölçümünü destekler.
Canlı Devre Algılama
Terminallerde 30 V'tan büyük gerilim algılandığında izolasyon testinin başlamasını engeller.
Otomatik Deşarj
FLUKE 1503 İzolasyon Direnci Test Cihazı, test sonrasında kapasitif gerilimin otomatik olarak deşarj edilmesini destekler.
CAT IV 600 V
Kaynakta cihaz CAT IV 600 V aşırı gerilim ölçüm kategorisiyle belirtilmiştir.
FLUKE 1503 İzolasyon Direnci Test Cihazı Detaylı Açıklama
FLUKE 1503 İzolasyon Direnci Test Cihazı, elektriksel izolasyon durumunun değerlendirilmesine yönelik taşınabilir bir izolasyon test cihazıdır.
1503 modeli için kaynak üst bölümünde izolasyon test kademesi 0.1 MΩ ile 2000 MΩ arasında belirtilmiştir.
Ayrıntılı teknik tabloda ise 1503 izolasyon ölçüm kademesi 0.01 MΩ ile 2000 MΩ olarak verilmiştir.
FLUKE 1503 İzolasyon Direnci Test Cihazı, 500 V ve 1000 V izolasyon test gerilimlerini destekler.
Test voltajı doğruluğu kaynakta +20%, -0% olarak belirtilmiştir.
İzolasyon testinde kısa devre akımı nominal 1mA olarak verilmiştir.
FLUKE 1503 İzolasyon Direnci Test Cihazı, test başlamadan önce terminallerdeki gerilimi kontrol eden canlı devre algılama fonksiyonuna sahiptir.
Terminallerde 30 V'tan büyük gerilim bulunması durumunda cihaz izolasyon testini durdurur.
Cihaz kapasitif gerilimin otomatik olarak deşarj edilmesini destekler.
FLUKE 1503 İzolasyon Direnci Test Cihazı için C değeri 1 µF veya daha düşük olduğunda deşarj süresi kaynakta 0.5 saniyeden kısa olarak belirtilmiştir.
Maksimum kapasitif yük 1 µF olarak verilmiştir.
Cihaz AC/DC gerilim ölçümünde 0.1 V ile 600 V arasında ölçüm desteğine sahiptir.
FLUKE 1503 İzolasyon Direnci Test Cihazı AC/DC voltaj bölümünde 600.0 V kademesi ve 0.1 V çözünürlükle belirtilmiştir.
50 Hz ile 400 Hz arasındaki AC ölçüm doğruluğu ±(2% + 3) olarak verilmiştir.
Giriş empedansı nominal 3 MΩ ve <100 pF'dir.
Kaynakta ortak mod red oranı DC'de, 50 veya 60 Hz'de >60 dB olarak belirtilmiştir.
FLUKE 1503 İzolasyon Direnci Test Cihazı, standart direnç ve süreklilik ölçümlerini de destekler.
Kaynak üst özelliklerinde 200mA süreklilik belirtilmiştir.
Standart direnç aralığı 0.01 Ω ile 20.00 kΩ arasında verilmiştir.
Teknik tabloda 20.00 Ω, 200.0 Ω, 2000 Ω ve 20.00 kΩ kademeleri bulunmaktadır.
FLUKE 1503 İzolasyon Direnci Test Cihazı için bu direnç ölçüm bölümünün doğruluğu ±(1.5% + 3) olarak belirtilmiştir.
Açık devre test voltajı >4.0 V ve <8 V aralığında verilmiştir.
Kısa devre akımı >200.0mA olarak belirtilmiştir.
Cihazda otomatik kapanma fonksiyonu bulunmaktadır.
FLUKE 1503 İzolasyon Direnci Test Cihazı, büyük ve arka aydınlatmalı göstergeye sahiptir.
Dört adet AA alkalin pil ile çalıştığı ve bu pillerle en az 1000 izolasyon testi gerçekleştirilebildiği kaynakta belirtilmiştir.
Uzaktan test probu, test iletkenleri, problar ve aligatör klipsler standart olarak cihazla birlikte belirtilmiştir.
FLUKE 1503 İzolasyon Direnci Test Cihazı Teknik Özellikleri
| Marka | Fluke |
| Model | 1503 |
| Ürün Tipi | İzolasyon Direnci Test Cihazı |
| İzolasyon Ölçüm Kademesi | 0.01 MΩ – 2000 MΩ (ayrıntılı teknik tablo) |
| İzolasyon Test Voltajları | 500 V / 1000 V |
| Test Voltajı Doğruluğu | +20%, -0% |
| İzolasyon Kısa Devre Akımı | 1mA nominal |
| AC/DC Gerilim | 0.1 V – 600 V |
| Süreklilik | 200mA |
| Direnç | 0.01 Ω – 20.00 kΩ |
| Canlı Devre Algılama | 30 V üzerindeki gerilimde izolasyon testini durdurur |
| Otomatik Deşarj | Var |
| Maksimum Kapasitif Yük | 1 µF |
| Otomatik Kapanma | Var |
| Ekran | Büyük, arka aydınlatmalı gösterge |
| Güvenlik Kategorisi | CAT IV 600 V |
| Pil | 4 x AA alkalin, NEDA 15A veya IEC LR6 |
FLUKE 1503 İzolasyon Direnci Test Cihazı İzolasyon Test Özellikleri
| Ölçüm Kademesi | 0.01 MΩ – 2000 MΩ |
| Test Gerilimleri | 500 V / 1000 V |
| Test Voltajı Doğruluğu | +20%, -0% |
| Kısa Devre Akımı | 1mA nominal |
| Maksimum Kapasitif Yük | 1 µF |
FLUKE 1503 İzolasyon Direnci Test Cihazı 500 V ve 1000 V Ölçüm Doğruluğu
| Test Voltajı | Kaynak Ölçüm Doğruluğu |
| 500 V | ±(1.5% + 5) |
| 1000 V | 2000 MΩ'a kadar ±(%1.5 + 5), 2000 MΩ'un üstünde ±(%10 + 3) |
1503 modeli için kaynakta yalnızca 500 V ve 1000 V test gerilimleri belirtilmiştir. Bu nedenle 50 V, 100 V ve 250 V doğruluk değerleri 1503 ürün özelliklerine dahil edilmemiştir.
FLUKE 1503 İzolasyon Direnci Test Cihazı AC/DC Voltaj Ölçümü
| Kademe | 600.0 V |
| Çözünürlük | 0.1 V |
| 50 Hz – 400 Hz Doğruluk | ±(2% + 3) |
| Giriş Empedansı | 3 MΩ nominal, <100 pF |
| Ortak Mod Red Oranı | DC, 50 veya 60 Hz'de >60 dB |
| Aşırı Yük Koruması | 600 V rms veya DC |
FLUKE 1503 İzolasyon Direnci Test Cihazı Direnç ve Süreklilik Özellikleri
| Kademe | Çözünürlük |
| 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω |
| 2000 Ω | 1.0 Ω |
| 20.00 kΩ | 0.01 kΩ |
| Doğruluk | ±(1.5% + 3) |
| Açık Devre Test Voltajı | >4.0 V, <8 V |
| Kısa Devre Akımı | >200.0mA |
FLUKE 1503 İzolasyon Direnci Test Cihazı Canlı Devre Algılama
FLUKE 1503 İzolasyon Direnci Test Cihazı, izolasyon testi başlamadan önce terminallerdeki gerilimi kontrol eder.
Kaynak teknik bilgisine göre terminallerde 30 V'tan büyük gerilim bulunması durumunda cihaz izolasyon testini durdurur.
Bu fonksiyon enerjili devrede izolasyon testi başlatılmasının önlenmesine yönelik cihazın teknik özelliklerinden biridir.
FLUKE 1503 İzolasyon Direnci Test Cihazı Otomatik Deşarj
FLUKE 1503 İzolasyon Direnci Test Cihazı, test sonrasında kapasitif gerilimin otomatik olarak deşarj edilmesini destekler.
- Maksimum kapasitif yük: 1 µF
- C ≤ 1 µF olduğunda deşarj süresi: <0.5 saniye
FLUKE 1503 İzolasyon Direnci Test Cihazı Çalışma Koşulları
| Maksimum Terminal Gerilimi | 600 V AC rms veya DC |
| Çalışma Sıcaklığı | -20°C – 55°C |
| Saklama Sıcaklığı | -40°C – 60°C |
| Bağıl Nem | %0–95 @ 10°C–30°C |
| Bağıl Nem | %0–75 @ 30°C–40°C |
| Bağıl Nem | %0–40 @ 40°C–55°C |
| Sıcaklık Katsayısı | <18°C veya >28°C'de °C başına 0.05 x belirtilen doğruluk |
FLUKE 1503 İzolasyon Direnci Test Cihazı Pil Özellikleri
FLUKE 1503 İzolasyon Direnci Test Cihazı, dört adet AA alkalin pil ile çalışır.
- Pil adedi: 4
- Pil tipi: AA alkalin
- NEDA: 15A
- IEC: LR6
- Kaynakta belirtilen kapasite: En az 1000 izolasyon testi
Cihazda ayrıca otomatik kapanma fonksiyonu bulunur.
FLUKE 1503 İzolasyon Direnci Test Cihazı Kullanım Alanları
- Elektrik Tesisatları: FLUKE 1503 İzolasyon Direnci Test Cihazı, tesisat ve kablolarda izolasyon direnci kontrolü yapılması gereken uygulamalarda kullanılabilir.
- Elektrik Motorları: Motor sargılarının izolasyon durumunun değerlendirilmesini destekler.
- Kablo Kontrolleri: FLUKE 1503 İzolasyon Direnci Test Cihazı, elektrik kablolarının izolasyon kontrollerinde kullanılabilir.
- Teknik Bakım: 500 V ve 1000 V izolasyon test seviyeleriyle elektriksel bakım uygulamalarını destekler.
- Gerilim Kontrolü: 0.1 V–600 V AC/DC ölçüm fonksiyonu temel gerilim kontrollerinde kullanılabilir.
- Süreklilik ve Direnç: FLUKE 1503 İzolasyon Direnci Test Cihazı, süreklilik ve 20.00 kΩ'a kadar direnç ölçümlerini destekler.
FLUKE 1503 İzolasyon Direnci Test Cihazı Avantajları
FLUKE 1503 İzolasyon Direnci Test Cihazı Teknik Veri Notu
Kaynağın üst özellik bölümünde FLUKE 1503 İzolasyon Direnci Test Cihazı izolasyon test kademesi 0.1 MΩ – 2000 MΩ şeklinde verilmiştir.
Ayrıntılı izolasyon teknik tablosunda ise aynı model için 0.01 MΩ – 2000 MΩ değeri bulunmaktadır. Ana teknik tabloda daha ayrıntılı teknik veri olan 0.01 MΩ – 2000 MΩ değeri esas alınmış, kaynak farkı burada açıkça belirtilmiştir.
Kaynağın izolasyon doğruluğu tablosunda 50 V, 100 V, 250 V, 500 V ve 1000 V değerleri birlikte bulunmaktadır. Ancak 1503 modeli için test voltajları açıkça yalnızca 500 V ve 1000 V olarak verildiğinden 50 V, 100 V ve 250 V doğruluk değerleri 1503 teknik özelliklerine dahil edilmemiştir.
Aynı kaynakta 1507 modeline ait 0.01 MΩ – 10 GΩ ölçüm aralığı ve 50/100/250/500/1000 V test gerilimleri de bulunmaktadır. Bu değerler FLUKE 1503 İzolasyon Direnci Test Cihazı için kullanılmamıştır.
Kaynakta direnç ölçüm tablosunun başlığı “Topraklama direnci ölçümü” şeklindedir. Ancak üst ürün özelliklerinde bu fonksiyon yalnızca 0.01 Ω – 20.00 kΩ “Direnç” olarak belirtilmektedir. Bu nedenle cihaz için kazıklı veya özel bir topraklama direnci test yöntemi varsayılmamıştır.
Kaynakta CAT IV 600 V ölçüm kategorisi belirtilmiştir. Bunun dışında ayrı bir IP koruma sınıfı mevcut metinde verilmemiştir.
Kaynağın sonundaki sarsıntı bilgisi eksik / bozuk biçimde kalmıştır. Bu nedenle sarsıntı dayanımına ilişkin sayısal bir teknik değer eklenmemiştir.
Mevcut kaynakta cihazın fiziksel boyutları ve ağırlığı belirtilmemiştir; bu bilgiler tahmin edilmemiştir.

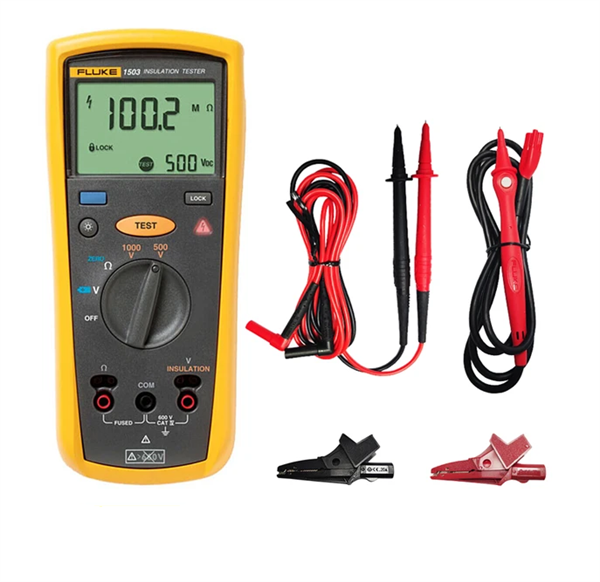

FLUKE 1503 İzolasyon Direnci Test Cihazı Kutu İçeriği
Kaynakta FLUKE 1503 İzolasyon Direnci Test Cihazı ile birlikte aşağıdaki aksesuarların geldiği açıkça belirtilmiştir:
- Uzaktan test probu
- Test iletkenleri
- Problar
- Aligatör klipsler
Dört adet AA alkalin pil cihazın güç gereksinimi olarak belirtilmiştir; ancak pillerin standart kutu içeriğine dahil olduğu açık şekilde yazılmadığından kutu listesine dahil edilmemiştir.
Fluke TPAK manyetik askı sistemi kaynakta opsiyonel olarak belirtilmiştir ve standart kutu içeriğine dahil değildir.
Neden FLUKE 1503 İzolasyon Direnci Test Cihazı Tercih Edilmeli?
FLUKE 1503 İzolasyon Direnci Test Cihazı, 500 V ve 1000 V izolasyon test seviyelerini 2000 MΩ'a kadar izolasyon ölçümü, AC/DC gerilim, süreklilik ve standart direnç fonksiyonlarıyla bir araya getirir.
Canlı devre algılama, otomatik kapasitif deşarj ve uzaktan test probu özellikleri elektrik tesisatı, kablo ve ekipman izolasyon kontrollerinde kullanım kolaylığını destekler.
CAT IV 600 V ölçüm kategorisi, 600 V'a kadar AC/DC voltaj ölçümü, arka aydınlatmalı ekran ve otomatik kapanma fonksiyonuyla FLUKE 1503 İzolasyon Direnci Test Cihazı, elektrik bakım ve saha testlerinde kullanılabilecek çok fonksiyonlu bir izolasyon ölçüm cihazıdır.
