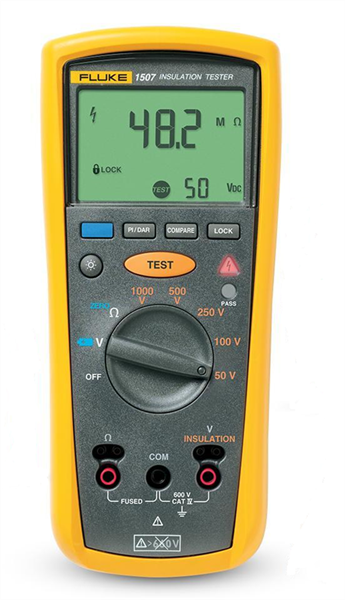

FLUKE 1507 İzolasyon Direnci Test Cihazı
FLUKE 1507 İzolasyon Direnci Test Cihazı, elektrik sistemleri ve ekipmanlarında izolasyon direncinin ölçülmesi, AC/DC gerilim kontrolü, süreklilik ve direnç testlerinin gerçekleştirilmesi için geliştirilmiş profesyonel bir ölçüm cihazıdır.
0.01 MΩ ile 10 GΩ arasında izolasyon ölçüm kapasitesi sunan FLUKE 1507 İzolasyon Direnci Test Cihazı, 50 V, 100 V, 250 V, 500 V ve 1000 V olmak üzere beş farklı izolasyon test gerilimini destekler.
Otomatik Polarizasyon Endeksi (PI) ve Dielektrik Emilim Oranı (DAR) hesaplama, karşılaştırma fonksiyonu, canlı devre algılama, otomatik deşarj, uzaktan test probu ve CAT IV 600 V güvenlik kategorisiyle FLUKE 1507 İzolasyon Direnci Test Cihazı, bakım ve elektriksel test uygulamalarında kapsamlı kullanım sunar.
FLUKE 1507 İzolasyon Direnci Test Cihazı Öne Çıkan Özellikleri
10 GΩ İzolasyon Ölçümü
FLUKE 1507 İzolasyon Direnci Test Cihazı, 0.01 MΩ ile 10 GΩ arasında izolasyon direnci ölçümünü destekler.
5 Test Voltajı
50 V, 100 V, 250 V, 500 V ve 1000 V izolasyon test gerilimleriyle farklı uygulamalarda test yapılabilir.
PI ve DAR Hesaplama
FLUKE 1507 İzolasyon Direnci Test Cihazı, Polarizasyon Endeksi ve Dielektrik Emilim Oranı değerlerini otomatik olarak hesaplar.
Karşılaştırma Fonksiyonu
Başarılı / Başarısız karşılaştırma fonksiyonu tekrar eden izolasyon testlerinin değerlendirilmesini destekler.
Canlı Devre Algılama
FLUKE 1507 İzolasyon Direnci Test Cihazı, terminallerde 30 V'tan daha yüksek gerilim algılandığında izolasyon testinin başlamasını engeller.
CAT IV 600 V
Kaynakta cihaz CAT IV 600 V aşırı gerilim ölçüm kategorisiyle belirtilmiştir.
FLUKE 1507 İzolasyon Direnci Test Cihazı Detaylı Açıklama
FLUKE 1507 İzolasyon Direnci Test Cihazı, izolasyon direnci ölçümü ile temel elektriksel test fonksiyonlarını aynı cihazda bir araya getirir.
1507 modeli için izolasyon ölçüm kademesi 0.01 MΩ ile 10 GΩ arasında belirtilmiştir.
FLUKE 1507 İzolasyon Direnci Test Cihazı, 50 V, 100 V, 250 V, 500 V ve 1000 V test gerilimlerini destekler.
Test voltajı doğruluğu kaynakta +%20 / -%0 olarak verilmiştir.
İzolasyon testindeki kısa devre akımı nominal 1mA olarak belirtilmiştir.
FLUKE 1507 İzolasyon Direnci Test Cihazı, otomatik Polarizasyon Endeksi hesaplama özelliğine sahiptir.
Dielektrik Emilim Oranı da otomatik şekilde hesaplanabilir.
Cihazda tekrar eden testlerde kullanılabilen Başarılı / Başarısız karşılaştırma fonksiyonu bulunmaktadır.
FLUKE 1507 İzolasyon Direnci Test Cihazı, uzaktan test probuyla erişilmesi zor veya tekrar eden test uygulamalarını destekler.
Kaynakta terminallerde 30 V'tan büyük gerilim bulunduğunda izolasyon testinin engellendiği belirtilmiştir.
Bu canlı devre algılama özelliği test öncesinde devre durumunun kontrol edilmesini sağlar.
FLUKE 1507 İzolasyon Direnci Test Cihazı, kapasitif gerilimin otomatik olarak deşarj edilmesini destekler.
Kaynak teknik bilgilerinde C değeri 1 µF veya daha düşük olduğunda deşarj süresinin 0.5 saniyeden kısa olduğu belirtilmiştir.
Maksimum kapasitif yük 1 µF olarak verilmiştir.
FLUKE 1507 İzolasyon Direnci Test Cihazı, AC/DC gerilim ölçümünde 0.1 V ile 600 V arasında ölçüm desteğine sahiptir.
AC/DC voltaj kademesi 600.0 V, maksimum çözünürlük ise 0.1 V olarak belirtilmiştir.
50 Hz ile 400 Hz arasında AC voltaj doğruluğu ±(2% + 3) şeklinde verilmiştir.
Giriş empedansı nominal 3 MΩ ve <100 pF olarak belirtilmiştir.
FLUKE 1507 İzolasyon Direnci Test Cihazı, süreklilik ve standart direnç ölçüm fonksiyonlarına da sahiptir.
Kaynak üst özelliklerinde 200mA süreklilik desteği belirtilmiştir.
Direnç ölçüm aralığı 0.01 Ω ile 20.00 kΩ arasında verilmiştir.
Kaynak teknik tablosunda 20.00 Ω, 200.0 Ω, 2000 Ω ve 20.00 kΩ ölçüm kademeleri yer almaktadır.
FLUKE 1507 İzolasyon Direnci Test Cihazı, otomatik kapanma fonksiyonuyla pil kullanımını yönetmeyi destekler.
Büyük ve arka aydınlatmalı gösterge ölçüm sonuçlarının görüntülenmesini kolaylaştırır.
Cihaz 4 adet AA alkalin pil kullanır.
Kaynakta bu pillerle en az 1000 izolasyon testi gerçekleştirilebildiği belirtilmiştir.
Her cihazla birlikte uzaktan test probu, test iletkenleri, problar ve aligatör klipslerin geldiği kaynakta açıkça belirtilmiştir.
FLUKE 1507 İzolasyon Direnci Test Cihazı Teknik Özellikleri
| Marka | Fluke |
| Model | 1507 |
| Ürün Tipi | İzolasyon Direnci Test Cihazı |
| İzolasyon Ölçüm Kademesi | 0.01 MΩ – 10 GΩ |
| İzolasyon Test Voltajları | 50 V / 100 V / 250 V / 500 V / 1000 V |
| Test Voltajı Doğruluğu | +20%, -0% |
| İzolasyon Test Kısa Devre Akımı | 1mA nominal |
| AC/DC Gerilim | 0.1 V – 600 V |
| Süreklilik | 200mA |
| Standart Direnç | 0.01 Ω – 20.00 kΩ |
| PI | Otomatik hesaplama |
| DAR | Otomatik hesaplama |
| Karşılaştırma Fonksiyonu | Başarılı / Başarısız |
| Canlı Devre Algılama | 30 V üzerindeki gerilimde testi engeller |
| Otomatik Deşarj | Var |
| Otomatik Kapanma | Var |
| Ekran | Büyük, arka aydınlatmalı gösterge |
| Güvenlik Kategorisi | CAT IV 600 V |
| Pil | 4 x AA alkalin, NEDA 15A veya IEC LR6 |
FLUKE 1507 İzolasyon Direnci Test Cihazı İzolasyon Test Özellikleri
| Test Voltajı | Ölçüm Doğruluğu |
| 50 V | ±(3% + 5) |
| 100 V | ±(3% + 5) |
| 250 V | ±(1.5% + 5) |
| 500 V | ±(1.5% + 5) |
| 1000 V | 2000 MΩ'a kadar ±(%1.5 + 5), 2000 MΩ üzerinde ±(%10 + 3) |
FLUKE 1507 İzolasyon Direnci Test Cihazı AC/DC Voltaj Ölçümü
| Kademe | 600.0 V |
| Çözünürlük | 0.1 V |
| AC Doğruluk | 50 Hz – 400 Hz: ±(2% + 3) |
| Giriş Empedansı | 3 MΩ nominal, <100 pF |
| Ortak Mod Red Oranı | DC, 50 veya 60 Hz'de >60 dB |
| Aşırı Yük Koruması | 600 V rms veya DC |
FLUKE 1507 İzolasyon Direnci Test Cihazı Direnç ve Süreklilik Ölçümü
| Kademe | Çözünürlük |
| 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω |
| 2000 Ω | 1.0 Ω |
| 20.00 kΩ | 0.01 kΩ |
| Doğruluk | ±(1.5% + 3) |
| Açık Devre Test Voltajı | >4.0 V, <8 V |
| Kısa Devre Akımı | >200.0mA |
FLUKE 1507 İzolasyon Direnci Test Cihazı Canlı Devre Algılama
FLUKE 1507 İzolasyon Direnci Test Cihazı, izolasyon testi başlamadan önce terminallerdeki gerilimi kontrol eder.
Kaynakta terminallerde 30 V'tan daha yüksek gerilim bulunduğunda cihazın izolasyon testini durdurduğu belirtilmiştir.
Bu fonksiyon enerjili bir devre üzerinde izolasyon testinin başlatılmasını önlemeye yönelik cihazın kaynakta belirtilen güvenlik özelliklerinden biridir.
FLUKE 1507 İzolasyon Direnci Test Cihazı Otomatik Deşarj
FLUKE 1507 İzolasyon Direnci Test Cihazı, izolasyon testi sonrasında kapasitif gerilimin otomatik olarak deşarj edilmesini destekler.
- Maksimum kapasitif yük: 1 µF
- C ≤ 1 µF olduğunda kaynak deşarj süresi: <0.5 saniye
FLUKE 1507 İzolasyon Direnci Test Cihazı PI ve DAR Fonksiyonları
Polarizasyon Endeksi (PI)
İzolasyon durumunun değerlendirilmesine yönelik PI değerinin otomatik olarak hesaplanmasını destekler.
Dielektrik Emilim Oranı (DAR)
DAR değerinin otomatik hesaplanması tekrar eden izolasyon testlerinin değerlendirilmesini destekler.
FLUKE 1507 İzolasyon Direnci Test Cihazı Karşılaştırma Fonksiyonu
FLUKE 1507 İzolasyon Direnci Test Cihazı, kaynakta Karşılaştırma (Başarılı/Başarısız) fonksiyonuyla belirtilmiştir.
Bu özellik tekrar eden testlerde ölçüm sonucunun belirlenen karşılaştırma kriterine göre değerlendirilmesini destekler.
FLUKE 1507 İzolasyon Direnci Test Cihazı Çalışma ve Çevresel Özellikleri
| Herhangi Bir Terminale Uygulanabilecek Maksimum Gerilim | 600 V AC rms veya DC |
| Çalışma Sıcaklığı | -20°C – 55°C |
| Saklama Sıcaklığı | -40°C – 60°C |
| Bağıl Nem | %0–95 @ 10°C–30°C |
| Bağıl Nem | %0–75 @ 30°C–40°C |
| Bağıl Nem | %0–40 @ 40°C–55°C |
FLUKE 1507 İzolasyon Direnci Test Cihazı Standart ve Dayanım Bilgileri
FLUKE 1507 İzolasyon Direnci Test Cihazı için kaynakta aşağıdaki standart ve dayanım bilgileri belirtilmiştir:
- Sarsıntı: MIL-PRF-28800F Sınıf 2 ile uyumlu olarak 2 g, 5–500 Hz
- Şok: IEC 61010-1 2. Basıma göre 1 metreden düşme testi
- Elektromanyetik uyumluluk: EN 61326-1:1997
- ANSI/ISA 82.02.01 (61010-1) 2004
- CAN/CSA-C22.2 NO. 61010-1-04
- IEC/EN 61010-1 2. Basım
- Ölçüm kategorisi: CAT IV 600 V
FLUKE 1507 İzolasyon Direnci Test Cihazı Pil Özellikleri
FLUKE 1507 İzolasyon Direnci Test Cihazı, dört adet AA alkalin pil ile çalışır.
- Pil adedi: 4
- Pil tipi: AA alkalin
- NEDA: 15A
- IEC: LR6
- Kaynakta belirtilen kapasite: En az 1000 izolasyon testi
Cihazda ayrıca otomatik kapanma fonksiyonu bulunmaktadır.
FLUKE 1507 İzolasyon Direnci Test Cihazı Kullanım Alanları
- Elektrik Tesisatları: FLUKE 1507 İzolasyon Direnci Test Cihazı, tesisat izolasyon direncinin kontrol edilmesi gereken elektriksel testlerde kullanılabilir.
- Elektrik Motorları: Motor sargılarının izolasyon durumunun ölçülmesini destekler.
- Elektrik Kabloları: FLUKE 1507 İzolasyon Direnci Test Cihazı, kablo izolasyon direncinin test edilmesine yönelik kullanılabilir.
- Bakım Uygulamaları: PI, DAR ve karşılaştırma fonksiyonları tekrar eden izolasyon kontrollerini destekler.
- Gerilim ve Süreklilik Kontrolleri: 600 V'a kadar AC/DC gerilim ve 200mA süreklilik fonksiyonları temel elektriksel kontrolleri destekler.
- Erişilmesi Zor Noktalar: FLUKE 1507 İzolasyon Direnci Test Cihazı, uzaktan test probu ile saha ve bakım çalışmalarında kullanılabilir.
FLUKE 1507 İzolasyon Direnci Test Cihazı Avantajları
FLUKE 1507 İzolasyon Direnci Test Cihazı Teknik Veri Notu
Kaynak teknik tablolarında Fluke 1507 ve Fluke 1503 modellerine ait bazı bilgiler birlikte yer almaktadır. Bu içerikte yalnızca 1507 modeli için açıkça belirtilen değerler kullanılmıştır.
FLUKE 1507 İzolasyon Direnci Test Cihazı için izolasyon ölçüm aralığı 0.01 MΩ – 10 GΩ ve test gerilimleri 50 V, 100 V, 250 V, 500 V ve 1000 V olarak belirtilmiştir.
1503 modeline ait 0.01 MΩ – 2000 MΩ izolasyon aralığı ile yalnızca 500 V / 1000 V test voltajları 1507 teknik özelliklerine dahil edilmemiştir.
Kaynakta standart direnç ölçümü bölümü “Topraklama direnci ölçümü” başlığı altında verilmiştir. Ancak aynı kaynak üst özelliklerinde cihazın direnç aralığı 0.01 Ω – 20.00 kΩ olarak belirtilmiştir. Başlık değiştirilmeden kaynak yapısı dikkate alınmış, cihaz için bağımsız bir topraklama direnci test yöntemi veya kazıklı toprak ölçüm fonksiyonu varsayılmamıştır.
Kaynakta “kullanıcıyı korur”, “ekstra kullanıcı koruması” gibi ifadeler bulunmaktadır. İçerikte bunlar doğrudan güvenlik garantisi olarak genişletilmemiş, yalnızca 30 V üzerindeki canlı devrede izolasyon testini engelleme, otomatik deşarj ve CAT IV 600 V gibi doğrulanabilir teknik özellikler aktarılmıştır.
Kaynakta pil performansı dört adet AA alkalin pille en az 1000 izolasyon testi olarak belirtilmiştir; test voltajı, test süresi ve diğer koşullar ayrıca verilmemiştir.
Cihazın fiziksel boyutları ve ağırlığı mevcut kaynakta belirtilmemiştir. Bu nedenle tahmini boyut veya ağırlık eklenmemiştir.

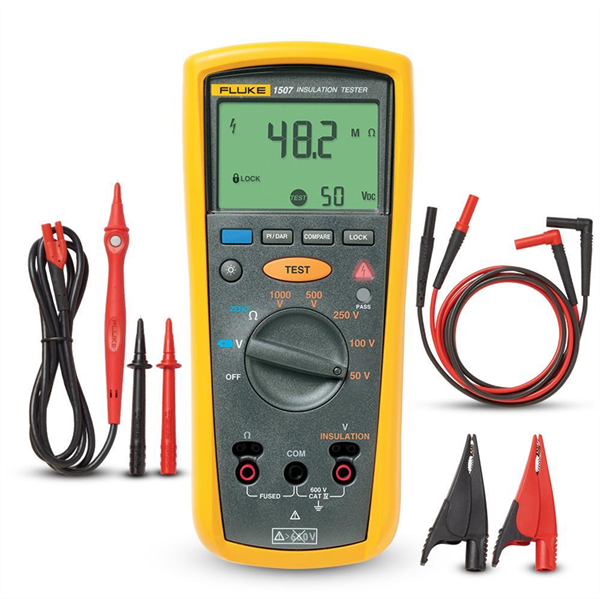

FLUKE 1507 İzolasyon Direnci Test Cihazı Kutu İçeriği
Kaynakta FLUKE 1507 İzolasyon Direnci Test Cihazı ile birlikte aşağıdaki aksesuarların geldiği açıkça belirtilmiştir:
- Uzaktan test probu
- Test iletkenleri
- Problar
- Aligatör klipsler
Kaynakta dört adet AA alkalin pilin cihazın güç kaynağı olduğu belirtilmekle birlikte bu pillerin standart kutu içeriğine dahil olduğu açık şekilde ifade edilmemiştir.
Fluke TPAK manyetik askı sistemi kaynakta opsiyonel olarak belirtilmiştir ve standart kutu içeriğine dahil edilmemiştir.
Neden FLUKE 1507 İzolasyon Direnci Test Cihazı Tercih Edilmeli?
FLUKE 1507 İzolasyon Direnci Test Cihazı, 0.01 MΩ ile 10 GΩ izolasyon ölçüm kapasitesini beş farklı test gerilimi, PI/DAR hesaplama ve karşılaştırma fonksiyonlarıyla bir araya getirir.
50 V, 100 V, 250 V, 500 V ve 1000 V izolasyon testi; 600 V AC/DC gerilim, direnç ve süreklilik ölçümleri elektrik bakım ve saha uygulamalarında farklı test ihtiyaçlarını aynı cihaz üzerinden karşılamayı destekler.
CAT IV 600 V ölçüm kategorisi, canlı devre algılama, otomatik deşarj, uzaktan test probu ve arka aydınlatmalı ekran özellikleriyle FLUKE 1507 İzolasyon Direnci Test Cihazı, elektrik tesisatı ve ekipman izolasyon kontrollerinde kullanılabilecek çok fonksiyonlu bir test cihazıdır.
