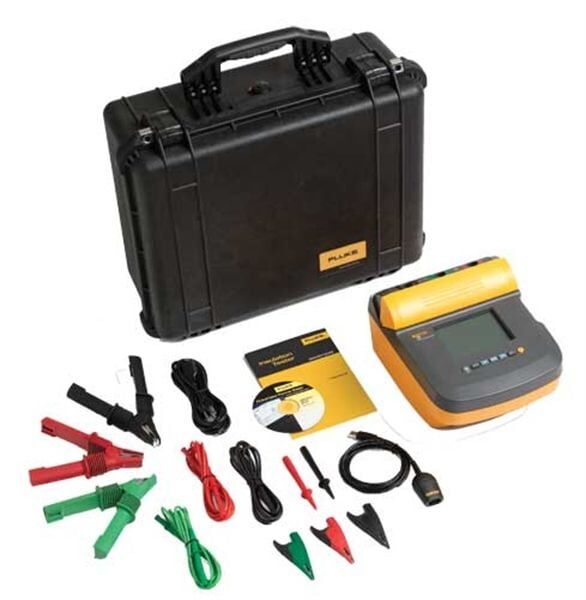

FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, yüksek gerilimli elektrik ekipmanlarında izolasyon direncinin ölçülmesi, ekipman durumunun değerlendirilmesi ve önleyici bakım çalışmalarının gerçekleştirilmesi için geliştirilmiş profesyonel bir izolasyon test sistemidir.
250 V, 500 V, 1000 V, 2500 V ve 5000 V DC test seviyelerini destekleyen FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, ana şalter, motor, jeneratör ve yüksek gerilim kablolarındaki izolasyon kontrollerinde kullanılabilir.
CAT III 1000 V / CAT IV 600 V güvenlik değerleri, 99 ölçüm hafızası, otomatik DAR ve PI hesaplama, rampa testi, kaçak akım ve kapasitans ölçümü ile FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, önleyici ve öngörücü bakım uygulamalarına yönelik kapsamlı bir ölçüm çözümüdür.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Öne Çıkan Özellikleri
5000 V'a Kadar Test
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti için ayrıntılı teknik tabloda maksimum 5000 V DC test seviyesi desteklenmektedir.
1 TΩ Teknik Ölçüm Bandı
5000 V test geriliminde 100 GΩ ile 1 TΩ arasındaki izolasyon direnci bandı kaynak teknik tabloda belirtilmiştir.
CAT III / CAT IV
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, CAT III 1000 V ve CAT IV 600 V güvenlik değerlerine sahiptir.
DAR ve PI
Dielektrik Absorpsiyonu (DAR) ve Polarizasyon Endeksi (PI) değerlerinin otomatik hesaplanmasını destekler.
99 Kayıt Hafızası
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, 99 adede kadar ölçüm sonucunun bellekte saklanmasını destekler.
Rampa Testi
İzolasyon arızalarının değerlendirilmesini destekleyen rampa testi fonksiyonuna sahiptir.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Detaylı Açıklama
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, yüksek gerilimli elektrik sistemlerinde izolasyon performansının değerlendirilmesine yönelik dijital izolasyon test cihazıdır.
Kaynak ürün açıklamasında cihazın IEEE 43-2000'de belirtilen test gerilimlerinde test uygulamalarını desteklediği belirtilmiştir.
Kaynak güvenlik değerleri CAT III 1000 V ve CAT IV 600 V olarak verilmiştir.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, gerilim arızası algılama fonksiyonuna sahiptir.
Gerilim bulunduğunda cihaz kullanıcıyı uyarmayı destekler.
Kaynak açıklamasına göre 600 V'a kadar AC ve DC gerilim değerlerinin görüntülenmesi desteklenmektedir.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti için test gerilimleri 250 V ile 1000 V arasında 50 V adımlarla seçilebilir.
1000 V'un üzerindeki test gerilimleri 100 V adımlarla ayarlanabilir.
Ayrıntılı teknik tabloda 250 V, 500 V, 1000 V, 2500 V ve 5000 V test seviyeleri yer almaktadır.
10.000 V satırı ise kaynakta açık biçimde yalnızca 1555 modeliyle ilişkilendirilmiştir.
Bu nedenle FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti için teknik olarak doğrulanmış üst test seviyesi 5000 V olarak kullanılmıştır.
5000 V test seviyesinde 200 kΩ ile 100 GΩ arasında %5 hassasiyet bandı belirtilmiştir.
100 GΩ ile 1 TΩ arasında ise %20 hassasiyet bandı verilmiştir.
Cihaz ölçüm sonuçlarını 99 adede kadar bellek konumunda saklayabilir.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti için her kayıt konumuna kullanıcı tanımlı özel etiket atanabildiği belirtilmiştir.
Ölçüm depolama ve bilgisayar arabirimi özellikleri sonuçların daha sonra değerlendirilmesini destekler.
Cihaz otomatik Dielektrik Absorpsiyonu (DAR) hesaplama fonksiyonuna sahiptir.
Polarizasyon Endeksi (PI) değeri de otomatik olarak hesaplanabilir.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, yüksek dirençli ölçümlerde yüzey kaçak akımının etkisini azaltmaya yönelik koruma sistemine sahiptir.
Kapasitans ölçümü kaynak özellikleri arasında belirtilmiştir.
Kaçak akım ölçüm fonksiyonu da bulunmaktadır.
Arıza araştırma işlemlerinde rampa testi fonksiyonu kullanılabilir.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, zaman ayarlı testler için 99 dakikaya kadar zamanlayıcı ayarı sunar.
Kaynakta iki şarj arasında 750'nin üzerinde test yapılabildiği belirtilmiştir.
Cihaz geniş dijital / analog LCD ekranla donatılmıştır.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Teknik Özellikleri
| Marka | Fluke |
| Model | 1550C Kit |
| Ürün Tipi | İzolasyon Direnci Test Cihazı Kiti |
| Teknik Tabloda Maksimum Test Gerilimi | 5000 V DC |
| 5000 V'ta Teknik Ölçüm Bandı | 200 kΩ – 1 TΩ |
| Güvenlik Kategorisi | CAT III 1000 V / CAT IV 600 V |
| Bellek | 99 ölçüme kadar |
| DAR | Otomatik hesaplama |
| PI | Otomatik hesaplama |
| Rampa Testi | Var |
| Kaçak Akım Ölçümü | Var |
| Kapasitans Ölçümü | Var |
| Zamanlayıcı | 0–99 dakika |
| Ekran | 75 x 105 mm |
| Güç | 12 V kurşun asitli şarj edilebilir pil |
| Pil Modeli | Yuasa NP2.8-12 |
| Boyutlar | 170 x 242 x 330 mm |
| Ağırlık | 3,6 kg |
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Test Gerilimleri
| Test Gerilimi | Ölçüm Aralığı | Hassasiyet |
| 250 V | 200 kΩ – 5 GΩ | %5 |
| 250 V | 5 GΩ – 50 GΩ | %20 |
| 500 V | 200 kΩ – 5 GΩ | %5 |
| 500 V | 5 GΩ – 50 GΩ | %20 |
| 1000 V | 200 kΩ – 20 GΩ | %5 |
| 1000 V | 20 GΩ – 200 GΩ | %20 |
| 2500 V | 200 kΩ – 50 GΩ | %5 |
| 2500 V | 50 GΩ – 500 GΩ | %20 |
| 5000 V | 200 kΩ – 100 GΩ | %5 |
| 5000 V | 100 GΩ – 1 TΩ | %20 |
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Ayarlanabilir Test Gerilimi
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, farklı izolasyon test gereksinimleri için test geriliminin kademeli olarak ayarlanmasını destekler.
- 250 V – 1000 V arasında: 50 V adımlarla
- 1000 V üzerinde: 100 V adımlarla
- Ayrıntılı tabloda 1550C için kullanılan üst test seviyesi: 5000 V
Yalıtım test gerilimi hassasiyeti 1mA yük akımında -%0, +%10 olarak belirtilmiştir.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Kaçak Akım Ölçümü
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, izolasyon testlerine ek olarak kaçak akım ölçümünü destekler.
- Ölçüm aralığı: 1 nA – 2 mA
- Hassasiyet: ±(%5 + 2 nA)
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Kapasitans Ölçümü
- Kapasitans aralığı: 0,01 µF – 15,00 µF
- Hassasiyet: ±(%15 rdg + 0,03 µF)
Bu fonksiyon FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti ürününün izolasyon testleriyle birlikte ek elektriksel parametrelerin değerlendirilmesini destekler.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Enerjili Devre Uyarısı
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, enerjili devre varlığında kullanıcıyı uyarmaya yönelik algılama fonksiyonuna sahiptir.
- Uyarı aralığı: 30 V – 660 V AC/DC
- Frekans: 50/60 Hz
- Gerilim hassasiyeti: ±(%15 + 2 V)
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Zamanlayıcı
- Zamanlayıcı aralığı: 0–99 dakika
- Ayar çözünürlüğü: 1 dakika
- Gösterge çözünürlüğü: 1 saniye
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, uzun süreli izolasyon testlerinin kontrollü süre boyunca gerçekleştirilmesini destekler.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti DAR ve PI Fonksiyonları
DAR
Dielektrik Absorpsiyonu değerinin ek ayar gerektirmeden otomatik hesaplanmasını destekler.
PI
Polarizasyon Endeksi değerinin otomatik hesaplanmasını destekler.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Hafıza Özellikleri
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, 99 adede kadar ölçümün ayrı bellek konumlarında saklanmasını destekler.
Kaynakta her konuma kullanıcı tarafından tanımlanan özel etiket atanabildiği ve ölçümlerin daha sonra çağrılabildiği belirtilmiştir.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Güç Özellikleri
| Pil | 12 V kurşun asitli şarj edilebilir pil |
| Pil Modeli | Yuasa NP2.8-12 |
| Kaynakta Belirtilen Pil Ömrü | İki şarj arasında 750'nin üzerinde test |
| Şarj Cihazı Girişi | 85–250 V AC, 50/60 Hz, 20 VA |
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Fiziksel Özellikleri
| Ekran | 75 x 105 mm |
| Boyutlar | 170 x 242 x 330 mm |
| Ağırlık | 3,6 kg |
| Çalışma Sıcaklığı | -20°C – 50°C |
| Saklama Sıcaklığı | -20°C – 65°C |
| Nem | 31°C'de %80; 50°C'de %50'ye doğrusal azalır |
| Çalışma Yüksekliği | 2000 m |
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Ek Teknik Özellikleri
| Çubuk Grafik Aralığı | 0 – 1 TΩ |
| Yalıtım Test Gerilimi Hassasiyeti | 1mA yük akımında -%0, +%10 |
| Endüklenmiş AC Şebeke Akımı Reddetme | Maksimum 2mA |
| Kapasitif Yük Şarj Hızı | µF başına 5 saniye |
| Kapasitif Yük Deşarj Hızı | 1,5 s/µF |
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Kullanım Alanları
- Elektrik Motorları: FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, motor izolasyonlarının test edilmesi ve zaman içindeki durumlarının takip edilmesinde kullanılabilir.
- Jeneratörler: Jeneratör sargılarının ve izolasyon sistemlerinin değerlendirilmesini destekler.
- Ana Şalterler: FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, yüksek gerilimli şalt ve anahtarlama ekipmanlarının izolasyon kontrollerinde kullanılabilir.
- Yüksek Gerilim Kabloları: Kablo izolasyon direncinin ve izolasyon durumunun değerlendirilmesini destekler.
- Önleyici Bakım: DAR, PI, zaman ayarlı test ve rampa testi fonksiyonlarıyla periyodik ekipman kontrollerinde kullanılabilir.
- Öngörücü Bakım: FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, ölçüm hafızası ve bilgisayar arabirimi sayesinde ölçüm sonuçlarının takip edilmesini destekler.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Avantajları
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Teknik Veri Notu
Kaynak özellik listesinde “2 TΩ'a kadar direnç ölçümü” ifadesi yer almaktadır. Ancak ayrıntılı teknik tabloda 10.000 V test seviyesi ve 200 GΩ – 2 TΩ bandı açıkça “1555 sadece” olarak işaretlenmiştir.
Bu nedenle FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti için teknik tabloda doğrulanabilen maksimum test seviyesi 5000 V olarak kullanılmıştır.
5000 V seviyesinde kaynak tablo 200 kΩ – 100 GΩ için %5 ve 100 GΩ – 1 TΩ için %20 hassasiyet vermektedir. 1 TΩ üzerindeki bölüm için hassasiyet “belirtilmeyen” olarak işaretlenmiştir.
Kaynak metnin genel özellikler bölümündeki 2 TΩ ifadesi ile ayrıntılı teknik tablo arasında model bazında belirsizlik bulunduğu için 1550C'ye doğrudan 2 TΩ teknik ölçüm kapasitesi atanmayıp bu fark açıkça korunmuştur.
Kaynakta “sınıfının en iyisi” şeklinde pazarlama ifadesi bulunmaktadır. Bu değerlendirme teknik özellik olarak kullanılmamış, yalnızca kaynakta açıkça belirtilen üç yıl garanti bilgisi korunmuştur.
İki şarj arasında 750'nin üzerinde test ifadesi kaynakta bulunmaktadır; ancak test gerilimi, test süresi ve diğer pil ömrü koşulları ayrıca belirtilmemiştir.
Kaynağın sonunda “muhafaza sızdırmazlığı” satırı bulunmaktadır ancak değer ilgili metinde eksik / bozuk olarak görünmektedir. Bu nedenle IP koruma değeri eklenmemiştir.
Ürün adı “KİT” olmasına rağmen mevcut kaynak metinde kit içeriğinin ayrıntılı aksesuar listesi bulunmamaktadır. Test kabloları, problar, taşıma çantası veya diğer aksesuarların dahil olduğu varsayılmamıştır.
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Kutu İçeriği
Kaynak ürün adı FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti şeklinde verilmiştir.
Ancak mevcut ürün bilgilerinde standart kit içerisinde bulunan test kabloları, problar, bağlantı aksesuarları, taşıma ekipmanı veya diğer parçaların ayrıntılı listesi belirtilmemiştir. Bu nedenle kutu içeriğine tahmini aksesuar eklenmemiştir.
Neden FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti Tercih Edilmeli?
FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, yüksek gerilimli elektrik ekipmanlarında izolasyon performansının değerlendirilmesini sağlayan gelişmiş test, kayıt ve analiz fonksiyonlarını tek cihazda bir araya getirir.
5000 V'a kadar ayrıntılı test seviyeleri, 1 TΩ'a kadar teknik ölçüm bandı, DAR ve PI hesaplama, rampa testi, zaman ayarlı test, kaçak akım ve kapasitans ölçümü motor, jeneratör, ana şalter ve kablo bakım çalışmalarını destekler.
CAT III 1000 V / CAT IV 600 V güvenlik değerleri, 99 ölçüm hafızası, şarj edilebilir güç sistemi ve bilgisayar arabirimiyle FLUKE 1550C KİT İzolasyon Direnci Test Cihazı Kiti, önleyici ve öngörücü bakım uygulamalarında kullanılabilecek kapsamlı bir izolasyon test çözümüdür.
