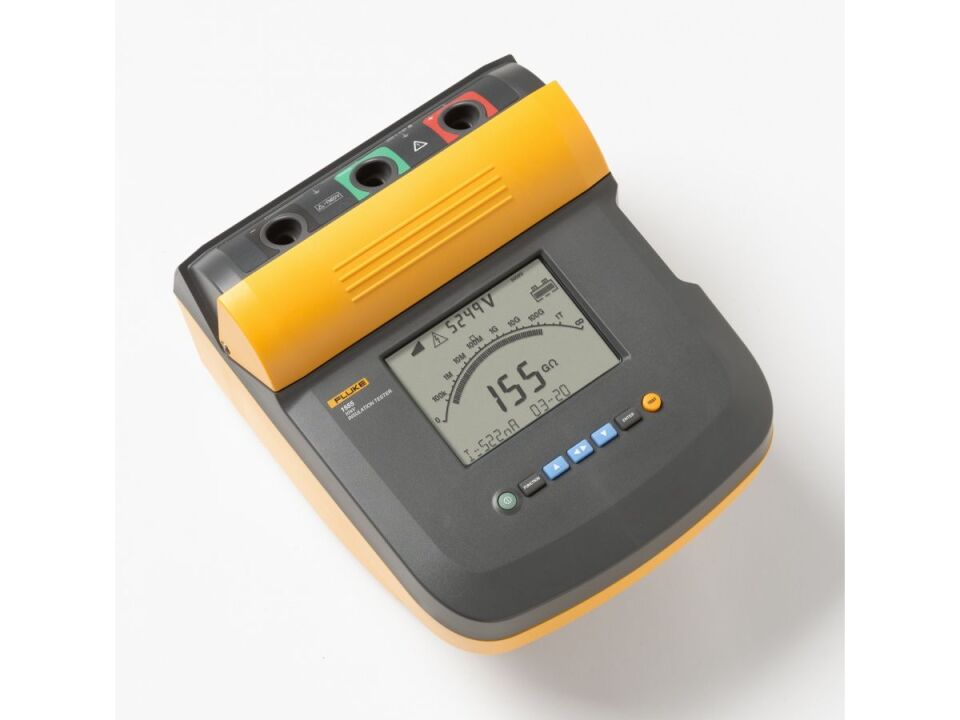

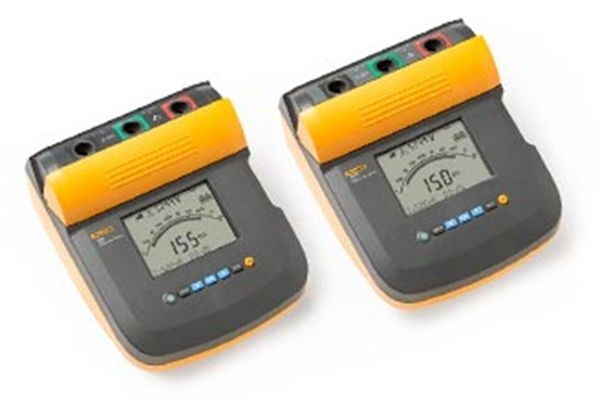

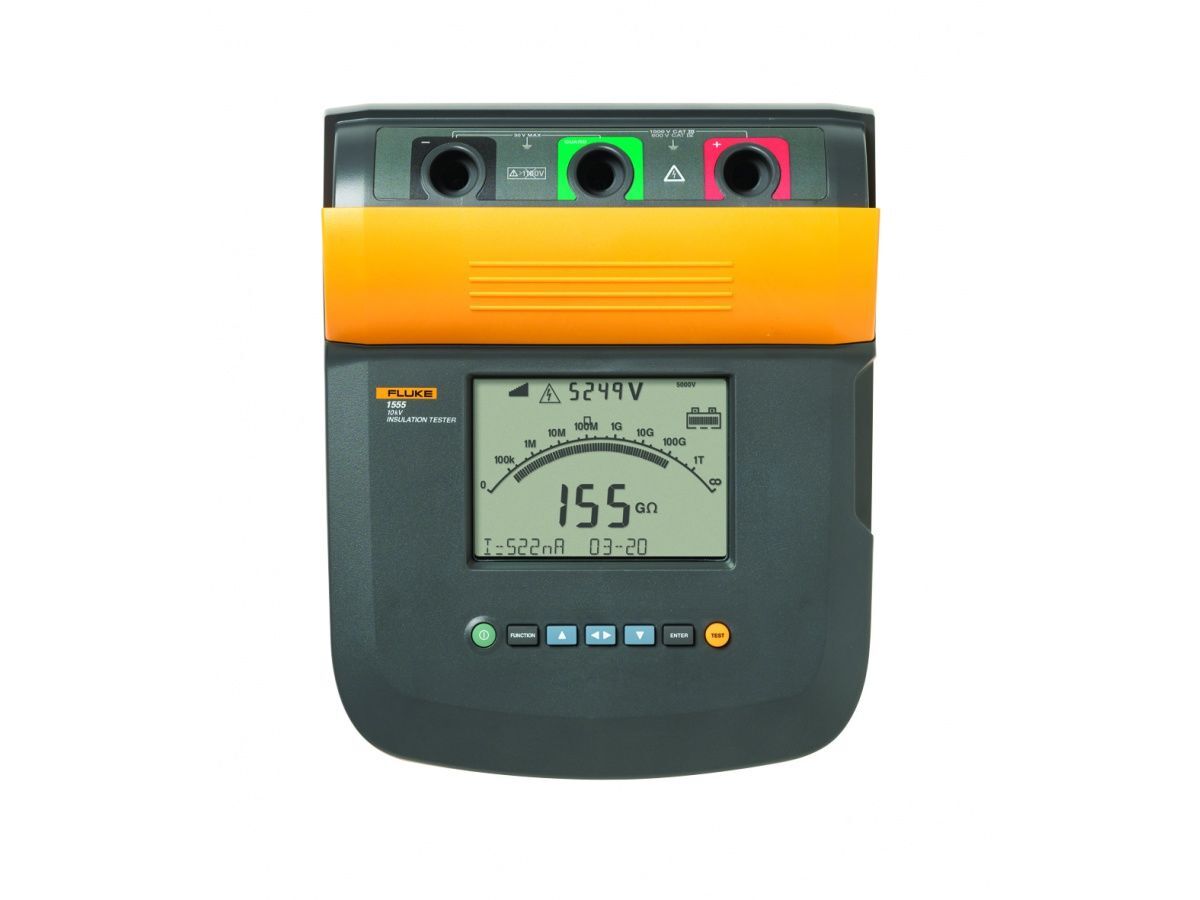

FLUKE 1555 İzolasyon Direnci Test Cihazı
FLUKE 1555 İzolasyon Direnci Test Cihazı, yüksek gerilimli elektrik ekipmanlarında izolasyon direncinin ölçülmesi ve ekipman durumunun değerlendirilmesi için geliştirilmiş profesyonel bir dijital izolasyon test cihazıdır.
10 kV'a kadar test gerilimi ve 2 TΩ'a kadar izolasyon direnci ölçüm kapasitesi sunan FLUKE 1555 İzolasyon Direnci Test Cihazı, motor, jeneratör, ana şalter ve yüksek gerilim kablolarındaki izolasyon kontrollerini destekler.
DAR ve PI hesaplama, rampa testi, 99 ölçümlük hafıza, kapasitans ve kaçak akım ölçümü, enerjili devre uyarısı ve zaman ayarlı test fonksiyonlarıyla FLUKE 1555 İzolasyon Direnci Test Cihazı, önleyici ve öngörücü bakım uygulamalarında kullanılabilecek kapsamlı bir test cihazıdır.
FLUKE 1555 İzolasyon Direnci Test Cihazı Öne Çıkan Özellikleri
10 kV'a Kadar Test
FLUKE 1555 İzolasyon Direnci Test Cihazı, 10.000 V DC'ye kadar izolasyon test gerilimini destekler.
2 TΩ'a Kadar Direnç
Yüksek izolasyon dirençlerinin ölçümü için 2 TΩ'a kadar ölçüm kapasitesi sunar.
CAT III / CAT IV
FLUKE 1555 İzolasyon Direnci Test Cihazı, CAT III 1000 V ve CAT IV 600 V güvenlik değerleriyle belirtilmiştir.
DAR ve PI
Dielektrik Absorpsiyonu (DAR) ve Polarizasyon Endeksi (PI) değerlerinin otomatik hesaplanmasını destekler.
99 Ölçüm Hafızası
FLUKE 1555 İzolasyon Direnci Test Cihazı, 99 adede kadar ölçüm sonucunun bellekte saklanmasını destekler.
Rampa Testi
İzolasyon arızalarının değerlendirilmesinde kullanılabilecek rampa testi fonksiyonuna sahiptir.
FLUKE 1555 İzolasyon Direnci Test Cihazı Detaylı Açıklama
FLUKE 1555 İzolasyon Direnci Test Cihazı, yüksek gerilimli elektrik ekipmanlarında izolasyon performansının ölçülmesine yönelik profesyonel bir test cihazıdır.
Kaynak ürün açıklamasında cihazın 10 kV'a kadar dijital izolasyon testi gerçekleştirebildiği belirtilmiştir.
Ana şalterler, motorlar, jeneratörler ve yüksek gerilim kabloları cihazın kaynak kullanım alanları arasındadır.
FLUKE 1555 İzolasyon Direnci Test Cihazı, IEEE 43-2000'de belirtilen test gerilimlerinin tamamında test yapabilen model olarak tanımlanmıştır.
Cihazın güvenlik değerleri CAT III 1000 V ve CAT IV 600 V olarak verilmiştir.
Gerilim arızası algılama fonksiyonu enerjili devre varlığında kullanıcıyı uyarmayı destekler.
FLUKE 1555 İzolasyon Direnci Test Cihazı, kaynak açıklamasına göre 600 V'a kadar AC ve DC gerilim değerlerini gösterebilir.
Test gerilimleri 250 V ile 1000 V arasında 50 V adımlarla seçilebilir.
1000 V üzerindeki test gerilimleri 100 V adımlarla ayarlanabilir.
FLUKE 1555 İzolasyon Direnci Test Cihazı, maksimum 10.000 V test gerilimine ulaşabilir.
Kaynakta 10.000 V test seviyesinin yalnızca 1555 modeli için olduğu ayrıca belirtilmiştir.
Cihaz 2 TΩ'a kadar izolasyon direnci ölçümünü destekler.
10.000 V test geriliminde 200 GΩ ile 2 TΩ arasındaki bölüm için kaynak hassasiyet değeri %20 olarak verilmiştir.
FLUKE 1555 İzolasyon Direnci Test Cihazı, otomatik Dielektrik Absorpsiyonu (DAR) hesaplamasına sahiptir.
Polarizasyon Endeksi (PI) değeri de ek ayar gerektirmeden otomatik olarak hesaplanabilir.
Cihazda yüksek dirençli ölçümlerde yüzey kaçak akımının etkisini azaltmaya yönelik koruma sistemi bulunmaktadır.
FLUKE 1555 İzolasyon Direnci Test Cihazı, kapasitans ve kaçak akım ölçümü gerçekleştirebilir.
Arıza araştırma uygulamaları için rampa testi fonksiyonu bulunur.
Zaman ayarlı testler için 99 dakikaya kadar zamanlayıcı ayarlanabilir.
Cihaz 99 adede kadar ölçüm sonucunun bellekte saklanmasını destekler.
FLUKE 1555 İzolasyon Direnci Test Cihazı için her bellek konumuna kullanıcı tanımlı etiket atanabildiği kaynakta belirtilmiştir.
Ölçüm depolama ve bilgisayar arabirimi fonksiyonları, test sonuçlarının bakım programlarında kullanılmasını destekler.
Kaynakta iki şarj arasında 750'nin üzerinde test yapılabildiği belirtilmiştir.
FLUKE 1555 İzolasyon Direnci Test Cihazı Teknik Özellikleri
| Marka | Fluke |
| Model | 1555 |
| Ürün Tipi | İzolasyon Direnci Test Cihazı |
| Maksimum Test Gerilimi | 10 kV / 10.000 V DC |
| Maksimum İzolasyon Direnci | 2 TΩ'a kadar |
| Güvenlik Kategorisi | CAT III 1000 V / CAT IV 600 V |
| Bellek | 99 ölçüme kadar |
| DAR | Otomatik hesaplama |
| PI | Otomatik hesaplama |
| Rampa Testi | Var |
| Kaçak Akım Ölçümü | Var |
| Kapasitans Ölçümü | Var |
| Zamanlayıcı | 0–99 dakika |
| Ekran | 75 x 105 mm dijital / analog LCD |
| Güç | 12 V şarj edilebilir kurşun asitli pil |
| Pil Modeli | Yuasa NP2.8-12 |
| Boyutlar | 170 x 242 x 330 mm |
| Ağırlık | 3,6 kg |
FLUKE 1555 İzolasyon Direnci Test Cihazı Test Gerilimleri
| Test Gerilimi | Ölçüm Aralığı | Hassasiyet |
| 250 V | 200 kΩ – 5 GΩ | %5 |
| 250 V | 5 GΩ – 50 GΩ | %20 |
| 500 V | 200 kΩ – 5 GΩ | %5 |
| 500 V | 5 GΩ – 50 GΩ | %20 |
| 1000 V | 200 kΩ – 20 GΩ | %5 |
| 1000 V | 20 GΩ – 200 GΩ | %20 |
| 2500 V | 200 kΩ – 50 GΩ | %5 |
| 2500 V | 50 GΩ – 500 GΩ | %20 |
| 5000 V | 200 kΩ – 100 GΩ | %5 |
| 5000 V | 100 GΩ – 1 TΩ | %20 |
| 10000 V | 200 kΩ – 200 GΩ | %5 |
| 10000 V | 200 GΩ – 2 TΩ | %20 |
FLUKE 1555 İzolasyon Direnci Test Cihazı Ayarlanabilir Test Gerilimi
FLUKE 1555 İzolasyon Direnci Test Cihazı, farklı izolasyon test gereksinimlerine göre test geriliminin ayarlanmasını destekler.
- 250 V – 1000 V arasında: 50 V adımlarla
- 1000 V üzerinde: 100 V adımlarla
- Maksimum test gerilimi: 10.000 V DC
Yalıtım test gerilimi hassasiyeti kaynakta 1mA yük akımında -%0, +%10 olarak belirtilmiştir.
FLUKE 1555 İzolasyon Direnci Test Cihazı Kaçak Akım ve Kapasitans Ölçümü
| Fonksiyon | Aralık | Hassasiyet |
| Kaçak Akım | 1 nA – 2 mA | ±(%5 + 2 nA) |
| Kapasitans | 0,01 µF – 15,00 µF | ±(%15 rdg + 0,03 µF) |
FLUKE 1555 İzolasyon Direnci Test Cihazı Enerjili Devre Uyarısı
FLUKE 1555 İzolasyon Direnci Test Cihazı, test öncesinde enerjili devre varlığının algılanmasına yönelik uyarı fonksiyonu sunar.
- Uyarı aralığı: 30 V – 660 V AC/DC
- Frekans: 50/60 Hz
- Gerilim hassasiyeti: ±(%15 + 2 V)
FLUKE 1555 İzolasyon Direnci Test Cihazı Zamanlayıcı Özellikleri
- Zamanlayıcı aralığı: 0–99 dakika
- Ayar çözünürlüğü: 1 dakika
- Gösterge çözünürlüğü: 1 saniye
FLUKE 1555 İzolasyon Direnci Test Cihazı, uzun süreli izolasyon testlerinin zaman kontrollü olarak gerçekleştirilmesini destekler.
FLUKE 1555 İzolasyon Direnci Test Cihazı DAR ve PI Testleri
DAR
Dielektrik Absorpsiyonu değerinin otomatik hesaplanmasını destekler.
PI
Polarizasyon Endeksi değerinin ek ayar gerektirmeden otomatik olarak hesaplanmasını destekler.
FLUKE 1555 İzolasyon Direnci Test Cihazı Ölçüm Hafızası
FLUKE 1555 İzolasyon Direnci Test Cihazı, 99 adede kadar ölçüm sonucunun bellekte saklanmasını destekler.
Her bellek konumuna kullanıcı tarafından tanımlanabilen özel etiket atanabildiği kaynakta belirtilmiştir.
FLUKE 1555 İzolasyon Direnci Test Cihazı Güç Özellikleri
| Pil | 12 V kurşun asitli şarj edilebilir pil |
| Pil Modeli | Yuasa NP2.8-12 |
| Kaynakta Belirtilen Test Sayısı | İki şarj arasında 750'nin üzerinde test |
| Şarj Cihazı Girişi | 85–250 V AC, 50/60 Hz, 20 VA |
FLUKE 1555 İzolasyon Direnci Test Cihazı Fiziksel Özellikleri
| Ekran | 75 x 105 mm |
| Boyutlar | 170 x 242 x 330 mm |
| Ağırlık | 3,6 kg |
| Çalışma Sıcaklığı | -20°C – 50°C |
| Saklama Sıcaklığı | -20°C – 65°C |
FLUKE 1555 İzolasyon Direnci Test Cihazı Ek Teknik Değerleri
| Çubuk Grafik Aralığı | 0 – 1 TΩ |
| Test Gerilimi Hassasiyeti | 1mA yük akımında -%0, +%10 |
| Endüklenmiş AC Şebeke Akımı Reddetme | Maksimum 2mA |
| Kapasitif Yük Şarj Hızı | µF başına 5 saniye |
| Kapasitif Yük Deşarj Hızı | 1,5 s/µF |
FLUKE 1555 İzolasyon Direnci Test Cihazı Kullanım Alanları

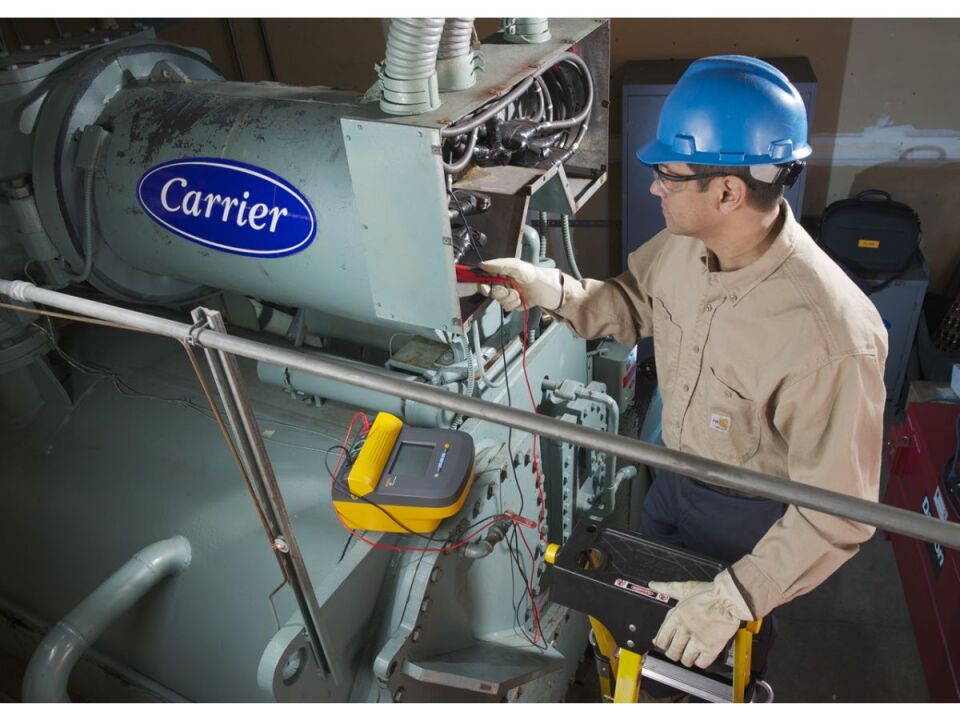

- Elektrik Motorları: FLUKE 1555 İzolasyon Direnci Test Cihazı, motor izolasyonlarının ölçülmesi ve periyodik olarak değerlendirilmesinde kullanılabilir.
- Jeneratörler: Jeneratör izolasyon sistemlerinin yüksek gerilim testlerini destekler.

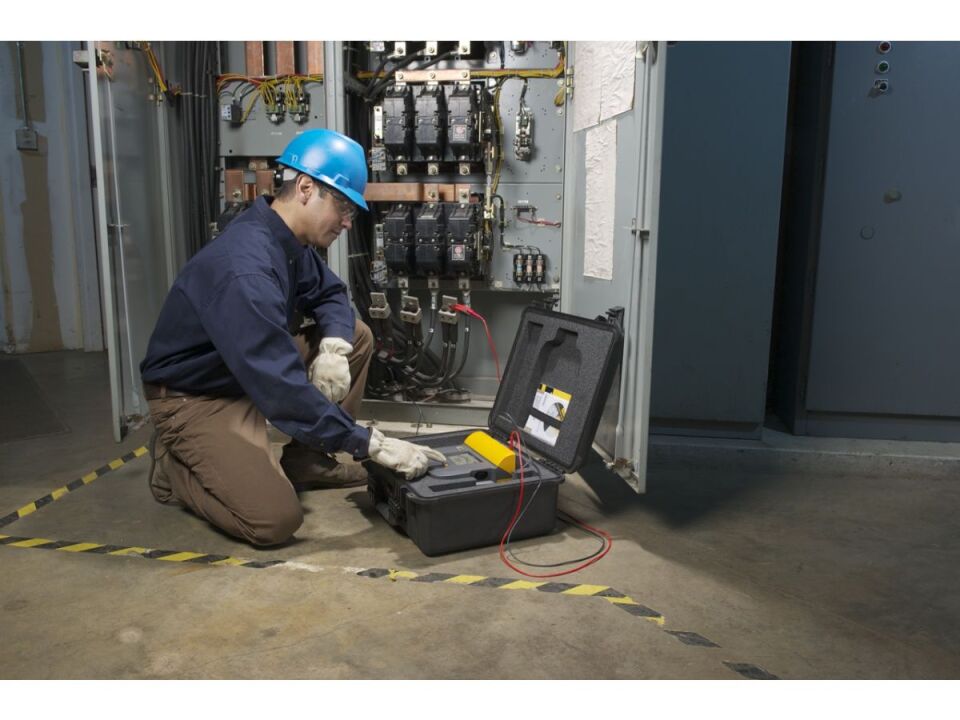

- Ana Şalterler: FLUKE 1555 İzolasyon Direnci Test Cihazı, yüksek gerilimli anahtarlama ekipmanlarının izolasyon kontrollerinde kullanılabilir.
- Yüksek Gerilim Kabloları: Kabloların izolasyon direncinin ölçülmesini ve zaman içindeki değişimin takip edilmesini destekler.
- Önleyici Bakım: DAR, PI, zaman ayarlı test ve rampa testi fonksiyonlarıyla periyodik bakım çalışmalarını destekler.
- Öngörücü Bakım: FLUKE 1555 İzolasyon Direnci Test Cihazı, ölçüm hafızası ve bilgisayar arabirimi sayesinde sonuçların takip edilmesine yönelik uygulamalarda kullanılabilir.
FLUKE 1555 İzolasyon Direnci Test Cihazı Avantajları
FLUKE 1555 İzolasyon Direnci Test Cihazı Teknik Veri Notu
Kaynakta maksimum 10.000 V test gerilimi açık şekilde “1555 sadece” olarak belirtilmiştir.
FLUKE 1555 İzolasyon Direnci Test Cihazı için maksimum izolasyon direnci genel özelliklerde 2 TΩ'a kadar olarak verilmiştir. 10.000 V test tablosunda da 200 GΩ – 2 TΩ aralığı yer almaktadır.
250 V, 500 V, 1000 V, 2500 V, 5000 V ve 10.000 V test gerilimleri kaynak tabloda açıkça belirtilmiştir.
Kaynak açıklamasında IEEE 43-2000'de belirtilen test gerilimlerinin tamamında test yapılabildiği ifade edilmektedir. Bu bilgi kaynakta verilen şekliyle korunmuştur.
Kaynakta “sınıfının en iyisi” gibi değerlendirme içeren pazarlama ifadesi bulunmaktadır. Bu ifade teknik özellik olarak kullanılmamış; yalnızca üç yıl garanti bilgisi kaynak özelliği olarak değerlendirilmiştir.
İki şarj arasında 750'nin üzerinde test yapılabildiği belirtilmiştir; ancak bu test sayısının hangi test gerilimi veya süre koşulunda elde edildiği açıklanmamıştır.
Mevcut kaynak ürün adı yalnızca cihazı tanımlamaktadır; standart kutu içeriği ayrıntılı şekilde verilmediği için test kablosu, prob, taşıma çantası veya diğer aksesuarlar varsayılmamıştır.
FLUKE 1555 İzolasyon Direnci Test Cihazı Kutu İçeriği
FLUKE 1555 İzolasyon Direnci Test Cihazı için standart kutu içeriğinin ayrıntılı listesi mevcut kaynakta belirtilmemiştir. Bu nedenle test kabloları, problar, taşıma çantası veya diğer aksesuarlar için dahil olduğu yönünde ek bilgi oluşturulmamıştır.
Neden FLUKE 1555 İzolasyon Direnci Test Cihazı Tercih Edilmeli?
FLUKE 1555 İzolasyon Direnci Test Cihazı, yüksek gerilimli elektrik ekipmanlarında izolasyon performansının değerlendirilmesi için 10 kV'a kadar test gerilimi ve 2 TΩ'a kadar direnç ölçüm kapasitesini bir araya getirir.
DAR, PI, rampa testi, zaman ayarlı ölçüm, kaçak akım ve kapasitans ölçümü gibi fonksiyonlar motor, jeneratör, ana şalter ve kablo bakım çalışmalarında kapsamlı test imkanı sağlar.
CAT III 1000 V / CAT IV 600 V güvenlik değerleri, 99 ölçüm hafızası, şarj edilebilir güç sistemi ve geniş dijital/analog ekranıyla FLUKE 1555 İzolasyon Direnci Test Cihazı, önleyici ve öngörücü bakım uygulamalarında kullanılabilecek gelişmiş bir izolasyon test çözümüdür.
