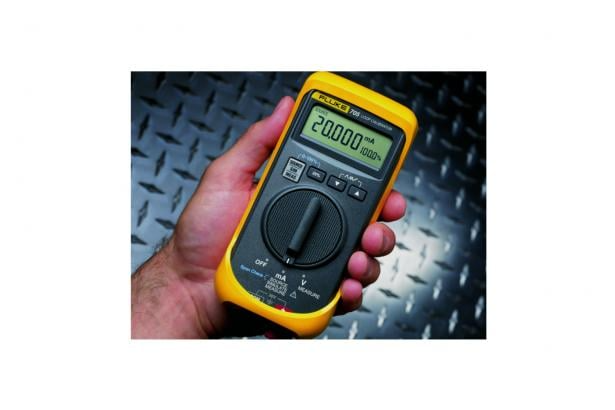

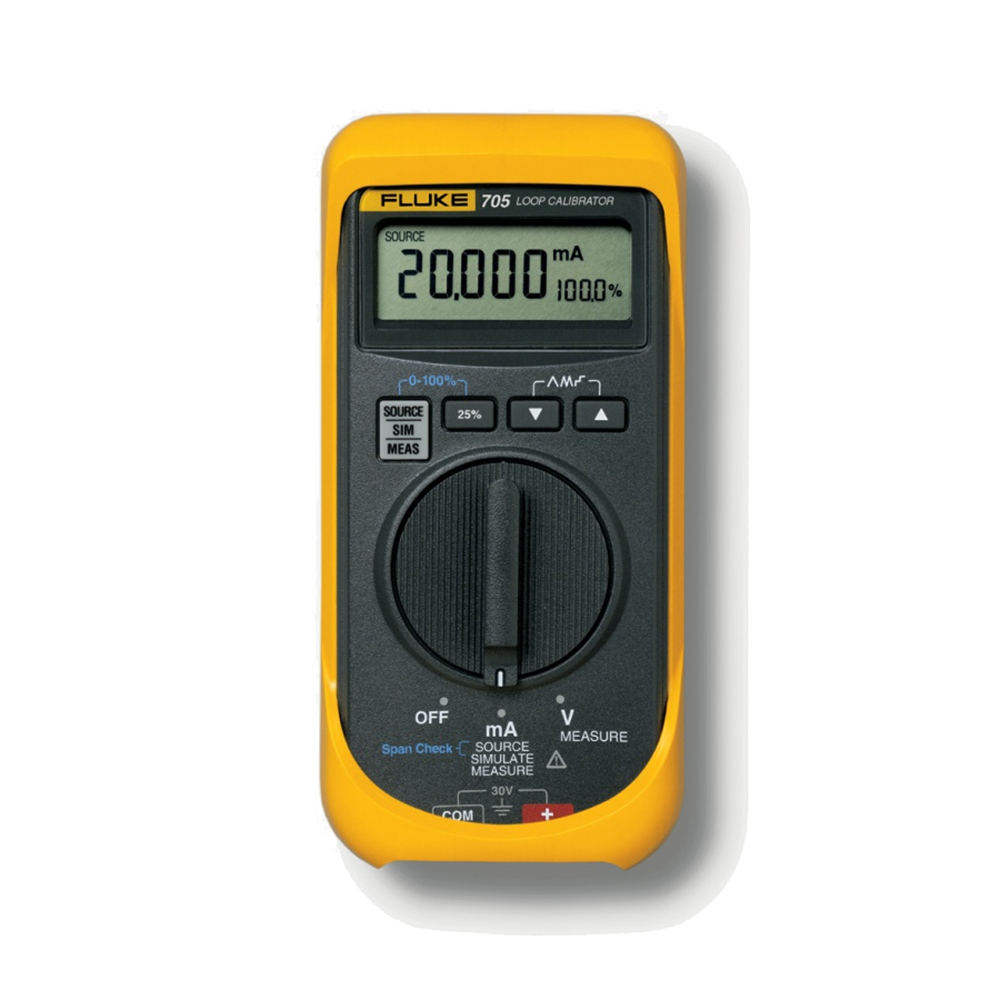

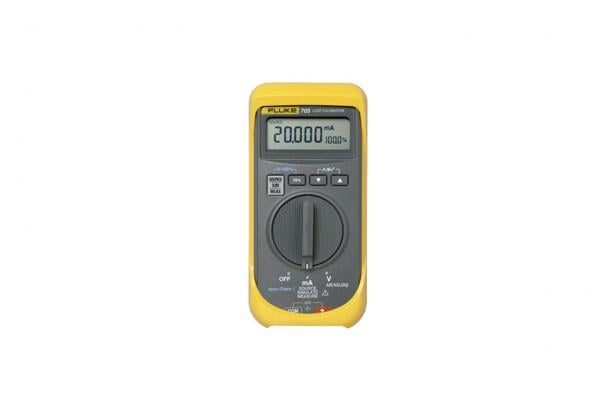

Fluke 705 Loop Kalibratörü
Fluke 705 Loop Kalibratörü, akım looplarının kalibrasyonu, bakımı ve onarımı için geliştirilmiş kompakt ve ekonomik bir proses test cihazıdır. mA ölçme, kaynaklama ve simülasyon fonksiyonlarını tek cihazda bir araya getirerek 4-20 mA proses devrelerinin kontrol edilmesini destekler.
0-24 mA akım ölçümü, 0-20 mA veya 4-20 mA kaynak ve simülasyon özellikleri bulunan Fluke 705 Loop Kalibratörü, aynı anda mA değeri ile yüzde skala bilgisini görüntüleyebilir. Basamak ve rampa çıkış seçenekleri sayesinde farklı proses girişlerinin kontrollü şekilde test edilmesine imkan tanır.
24 V loop kaynağı, 0-28 VDC gerilim ölçümü, otomatik basamaklandırma, span kontrolü ve kompakt gövde yapısıyla Fluke 705 Loop Kalibratörü, saha bakım ekipleri ve proses kalibrasyon uygulamaları için pratik bir çözüm sunar.
Fluke 705 Loop Kalibratörü Öne Çıkan Özellikleri
mA Ölçümü
Fluke 705 Loop Kalibratörü, 0-24 mA aralığında akım ölçümü yapabilir ve 0,001 mA çözünürlük sunar.
mA Kaynaklama
0-20 mA veya 4-20 mA aralığında akım kaynağı sağlayarak proses girişlerinin test edilmesini destekler.
mA Simülasyonu
Fluke 705 Loop Kalibratörü, 0-20 mA veya 4-20 mA aralığında proses sinyali simülasyonu gerçekleştirebilir.
24 V Loop Kaynağı
mA ölçümü sırasında 24 V loop kaynağı sunarak proses döngülerinin ve uygun saha ekipmanlarının kontrol edilmesini destekler.
0-28 VDC Ölçüm
Fluke 705 Loop Kalibratörü, 0-28 VDC aralığında gerilim ölçümü yapabilir ve 1 mV çözünürlük sunar.
Basamak ve Rampa Çıkışı
Basamak veya rampa çıkış seçenekleri farklı proses sinyal seviyelerinin kontrollü şekilde test edilmesini kolaylaştırır.
Fluke 705 Loop Kalibratörü Detaylı Açıklama
Fluke 705 Loop Kalibratörü, endüstriyel proses kontrol sistemlerinde kullanılan akım looplarının ölçülmesi, test edilmesi ve simüle edilmesi için tasarlanmış taşınabilir bir loop kalibratörüdür.
Akım ölçüm fonksiyonu 0-24 mA aralığında çalışır. Bu fonksiyonda çözünürlük 0,001 mA, doğruluk ise %0,02 olarak belirtilmiştir. Bu yapı 4-20 mA proses döngülerindeki sinyal değerlerinin kontrol edilmesini destekler.
Fluke 705 Loop Kalibratörü, akım kaynağı olarak 0-20 mA veya 4-20 mA aralığında çalışabilir. Akım kaynak doğruluğu %0,025, sürücü kapasitesi ise 1000 Ω olarak belirtilmiştir.
Akım simülasyonu fonksiyonu da 0-20 mA veya 4-20 mA aralıklarında kullanılabilir. Simülasyon işlemi için gerekli harici loop voltajı 12-30 V aralığındadır.
mA ölçümü sırasında Fluke 705 Loop Kalibratörü 24 V loop kaynağı sunabilir. Bu özellik, loop beslemesine ihtiyaç duyan proses devrelerinin kontrol edilmesi gereken bakım ve kalibrasyon çalışmalarında kullanılabilir.
Gerilim ölçüm fonksiyonu 0-28 VDC aralığında çalışır. Bu ölçümde çözünürlük 1 mV, doğruluk ise %0,025 olarak belirtilmiştir.
Fluke 705 Loop Kalibratörü, aynı anda akım değerini ve yüzde span bilgisini görüntüleyebilir. Böylece 4-20 mA proses sinyalinin çalışma aralığı içerisindeki seviyesi daha hızlı değerlendirilebilir.
Basamak veya rampa çıkış seçeneği, proses girişlerinin farklı sinyal seviyelerinde test edilmesini destekler. Kaynak bilgilerde otomatik basamaklandırma ve eğim fonksiyonu ile span kontrolü de cihazın ek özellikleri arasında belirtilmiştir.
Kompakt tasarıma sahip Fluke 705 Loop Kalibratörü, muhafazayı açmadan pil değiştirme imkanı sunar. Bu yapı özellikle saha çalışmalarında pil değişiminin pratik şekilde gerçekleştirilmesine yardımcı olur.
Cihaz -10°C ile 55°C çalışma sıcaklığı aralığında kullanılabilir. Saklama sıcaklığı ise -40°C ile 60°C arasında belirtilmiştir.
Nem dayanımı 0°C-35°C aralığında %0-%90, 35°C-55°C aralığında ise %0-%70 olarak verilmiştir. Sıcaklık katsayısı -10°C ile 18°C ve 28°C ile 55°C arasında her °C için ±%0,005 seviyesindedir.
152 x 70 x 41 mm boyutlarında ve 340 g ağırlığındaki Fluke 705 Loop Kalibratörü, 9 V pil ile çalışır. Kaynak teknik bilgilerde cihaz için 3 yıl garanti de belirtilmiştir.
Fluke 705 Loop Kalibratörü Teknik Özellikleri
| Model | Fluke 705 |
| Ürün Tipi | Loop Kalibratörü |
| Akım Ölçüm Aralığı | 0-24 mA |
| Akım Ölçüm Çözünürlüğü | 0,001 mA |
| Akım Ölçüm Doğruluğu | %0,02 |
| Akım Kaynak Aralığı | 0-20 mA veya 4-20 mA |
| Akım Kaynak Doğruluğu | %0,025 |
| Sürücü Kapasitesi | 1000 Ω |
| Akım Simülasyon Aralığı | 0-20 mA veya 4-20 mA |
| Harici Loop Voltajı | 12-30 V |
| Loop Kaynağı | 24 V, mA ölçümü sırasında |
| Voltaj Ölçüm Aralığı | 0-28 VDC |
| Voltaj Çözünürlüğü | 1 mV |
| Voltaj Doğruluğu | %0,025 |
| Akım ve % Span Gösterimi | Evet |
| Basamak / Rampa Çıkışı | Evet |
| Otomatik Basamaklandırma ve Eğim | Evet |
| Span Kontrolü | Evet |
Fluke 705 Loop Kalibratörü Çevresel Özellikleri
| Çalışma Sıcaklığı | -10°C ile 55°C |
| Saklama Sıcaklığı | -40°C ile 60°C |
| Nem Dayanımı – 0°C ila 35°C | %0-%90 |
| Nem Dayanımı – 35°C ila 55°C | %0-%70 |
| Sıcaklık Katsayısı | -10°C ila 18°C ve 28°C ila 55°C arasında her °C için ±%0,005 |
Fluke 705 Loop Kalibratörü Güvenlik ve Fiziksel Özellikleri
| Güvenlik Standardı | CSA C22.2 No. 1010.1:1992 |
| EMC Uyumluluğu | EN50082-1:1992, EN55022:1994 Sınıf B |
| Maksimum Voltaj | 30 V |
| Şok ve Sarsıntı Dayanımı | MIL-T-28800 Sınıf 2 |
| Boyutlar | 152 x 70 x 41 mm |
| Ağırlık | 340 g |
| Güç Kaynağı | 9 V pil |
| Garanti | 3 yıl |
Fluke 705 Loop Kalibratörü Kutu İçeriği
Fluke 705 Loop Kalibratörü için kutu içeriğine ilişkin ayrıntılı bilgi mevcut ürün verilerinde belirtilmemiştir. Kaynak açıklamada koruyucu kılıf ve 9 V pil bilgisi yer alsa da bunların standart paket içeriğine dahil olduğu ayrıca doğrulanmamıştır.
Fluke 705 Loop Kalibratörü Kullanım Alanları
- 4-20 mA Proses Devreleri: Fluke 705 Loop Kalibratörü, standart proses looplarında akım ölçümü, kaynaklama ve simülasyon işlemlerinde kullanılabilir.
- PLC Analog Girişleri: 0-20 mA ve 4-20 mA çıkış seçenekleri sayesinde uygun PLC ve kontrol sistemi girişlerinin test edilmesini destekler.
- Proses Vericileri: Fluke 705 Loop Kalibratörü, 24 V loop kaynağıyla uygun saha vericilerinin kontrolü ve bakım çalışmalarında kullanılabilir.
- Bakım ve Arıza Tespiti: Akım ölçümü, simülasyon ve gerilim ölçümü özellikleri proses devrelerindeki sinyal problemlerinin araştırılmasını kolaylaştırır.
- Saha Kalibrasyonu: Kompakt gövde yapısı ve kasa açılmadan gerçekleştirilebilen pil değişimi, cihazın saha çalışmalarında kullanımını kolaylaştırır.
- Kontrol Sistemi Testleri: Fluke 705 Loop Kalibratörü, basamak, rampa, otomatik basamaklandırma ve span kontrolü fonksiyonlarıyla farklı proses girişlerinin test edilmesini destekler.
Fluke 705 Loop Kalibratörü Avantajları
Neden Fluke 705 Loop Kalibratörü Tercih Edilmeli?
Fluke 705 Loop Kalibratörü, proses looplarında akım ölçme, mA kaynaklama ve simülasyon işlemlerini tek cihaz üzerinden gerçekleştirmek isteyen bakım ve kalibrasyon profesyonellerine yönelik çok fonksiyonlu bir çözümdür.
0,001 mA çözünürlük, 24 V loop kaynağı, 0-28 VDC voltaj ölçümü, yüzde span gösterimi ve basamak-rampa fonksiyonlarını bir araya getirmesi, 4-20 mA proses sistemlerindeki farklı test işlemlerinin aynı cihazla gerçekleştirilmesini destekler.
Kompakt yapısı, 9 V pil desteği, saha kullanımına uygun dayanıklılık özellikleri ve pratik kontrol fonksiyonları sayesinde Fluke 705 Loop Kalibratörü, proses bakım, devre kontrolü ve kalibrasyon çalışmalarında işlevsel bir test cihazı seçeneğidir.
