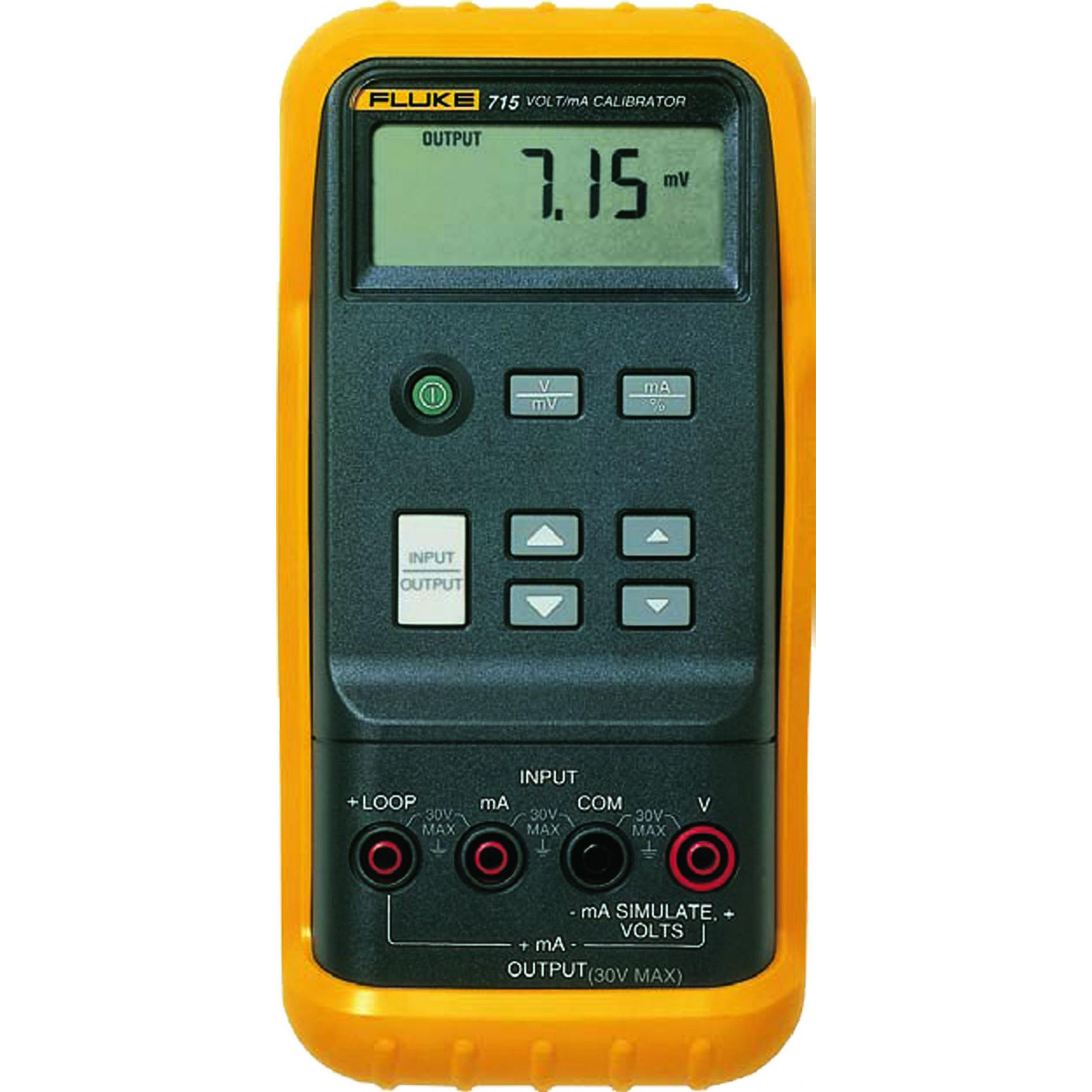

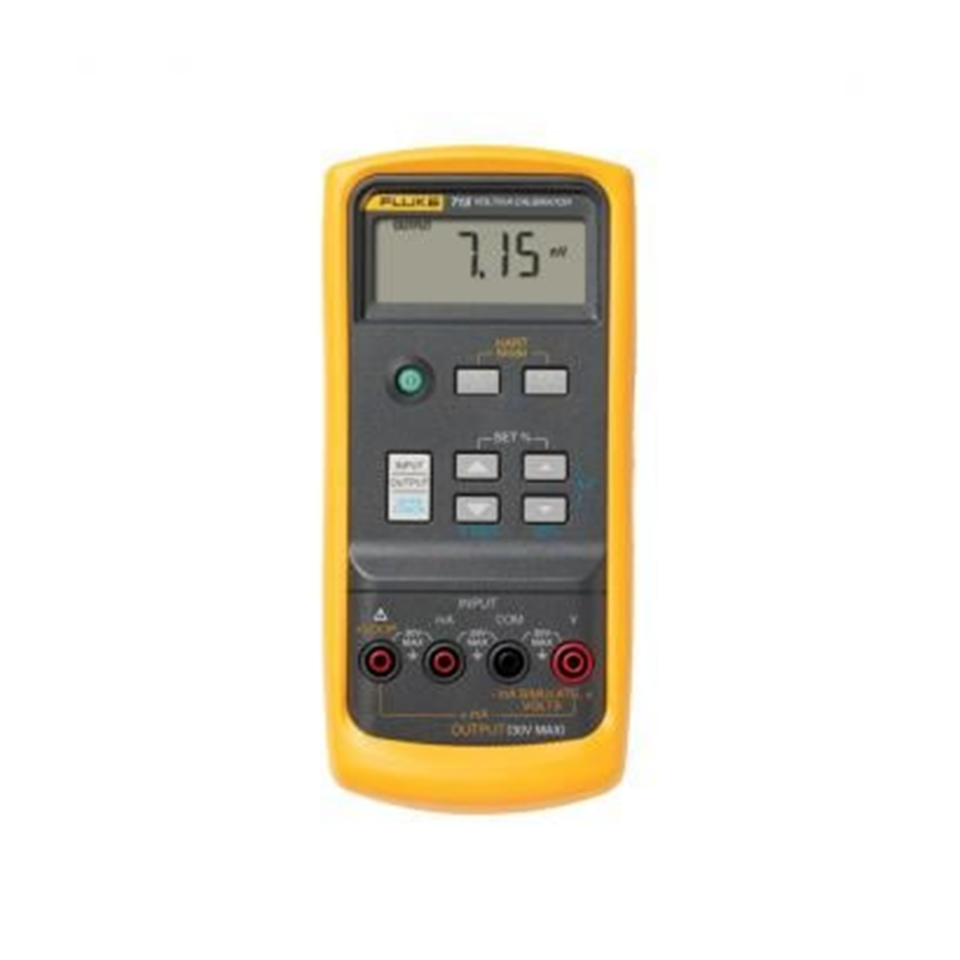

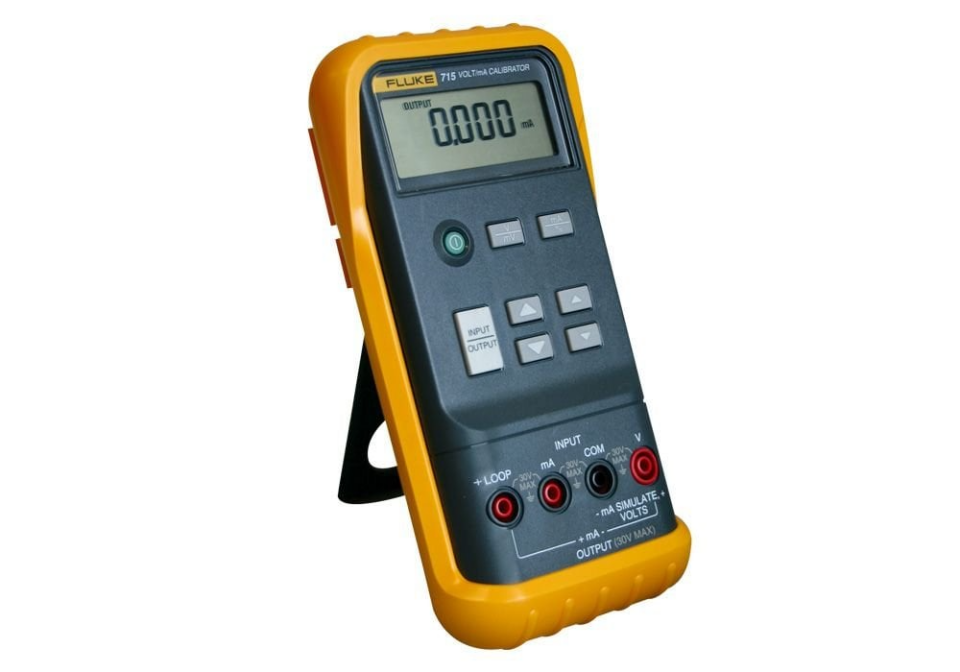

Fluke 715 Loop Kalibratörler
Fluke 715 Loop Kalibratörler, proses kontrol sistemlerinde gerilim ve mA sinyallerinin ölçülmesi, kaynak olarak uygulanması ve 4-20 mA devrelerin simüle edilmesi için geliştirilmiş kompakt bir Volt/mA devre kalibratörüdür. Fluke 80 Serisi dijital multimetre yapısını temel alan cihaz, saha ve laboratuvar uygulamalarında hassas proses sinyali kontrollerini destekler.
0-200 mV ve 0-20 V gerilim ölçme/kaynak fonksiyonlarını, 0-24 mA ölçme, kaynak sağlama ve simülasyon özellikleriyle bir araya getiren Fluke 715 Loop Kalibratörler, PLC ve transmiter çıkışlarının test edilmesinden 4-20 mA devre kontrollerine kadar farklı proses uygulamalarında kullanılabilir.
24 V DC devre beslemesi, kademeli ve doğrusal rampa çıkış fonksiyonu, yapılandırılabilir sıfır ve aralık ayarları, 250 ohm HART direnci ve 5 basamaklı LCD ekran özellikleriyle Fluke 715 Loop Kalibratörler, proses bakım ve kalibrasyon çalışmalarında çok yönlü kullanım sunar.
Fluke 715 Loop Kalibratörler Öne Çıkan Özellikleri
0-24 mA Proses Sinyalleri
Fluke 715 Loop Kalibratörler, 0-24 mA aralığında akım ölçme, kaynak sağlama ve simülasyon fonksiyonlarını destekler.
24 V Devre Beslemesi
Cihaz, eş zamanlı akım ölçümü ile 24 V DC devre beslemesi sağlayarak proses vericilerinin ve loop devrelerinin test edilmesine yardımcı olur.
Gerilim Ölçme ve Kaynak
Fluke 715 Loop Kalibratörler, 200 mV'a kadar mV ve 20 V'a kadar gerilim ölçme ve kaynak sağlama fonksiyonlarına sahiptir.
Rampa Fonksiyonları
Kademeli ve doğrusal rampa çıkış fonksiyonları, proses sinyallerinin farklı seviyelerde kontrollü şekilde test edilmesini destekler.
250 Ohm HART Direnci
Fluke 715 Loop Kalibratörler, devre gücü içeren uygulamalarda kullanılmak üzere 250 ohm HART direnci özelliği sunar.
Kompakt ve Taşınabilir
187 x 87 x 32 mm boyutları ve yaklaşık 330 g ağırlığı, cihazın saha kalibrasyonu ve laboratuvar uygulamalarında taşınmasını kolaylaştırır.
Fluke 715 Loop Kalibratörler Detaylı Açıklama
Fluke 715 Loop Kalibratörler, proses kontrol ve otomasyon sistemlerinde kullanılan mA ve gerilim sinyallerinin test edilmesi için geliştirilmiş taşınabilir bir Volt/mA devre kalibratörüdür.
Cihaz 0-200 mV aralığında mV ölçümü ve kaynak sağlamayı destekler. Bu fonksiyonda çözünürlük 0,01 mV, hassasiyet ise %0,015 + 2 sayım olarak belirtilmiştir.
Gerilim uygulamalarında Fluke 715 Loop Kalibratörler, 0-20 V aralığında ölçüm ve kaynak sağlama fonksiyonuna sahiptir. Bu aralıkta çözünürlük 0,001 V, hassasiyet ise %0,01 + 2 sayımdır.
Proses akımı tarafında cihaz 0-24 mA aralığında ölçüm, kaynak ve simülasyon işlemlerini destekler. 0,001 mA çözünürlük ve %0,01 + 2 sayım hassasiyet değeri, 4-20 mA proses döngülerindeki hassas kontrolleri destekler.
Fluke 715 Loop Kalibratörler, PLC ve transmiterlerden gelen proses sinyallerinin ölçülmesinde kullanılabilir. Bu sayede otomasyon sistemlerindeki analog çıkışların ve proses devrelerinin değerlendirilmesine yardımcı olur.
Cihazın 24 V DC devre beslemesi, eş zamanlı akım ölçümüyle birlikte kullanılabilir. Kaynak teknik bilgilerde devre gücü hassasiyeti ±%10 olarak belirtilmiştir.
4-20 mA kaynak ve simülasyon fonksiyonları sayesinde Fluke 715 Loop Kalibratörler, proses göstergelerinin, vericilerin ve kontrol sistemlerindeki akım girişlerinin test edilmesi gereken uygulamalarda kullanılabilir.
Kademeli ve doğrusal rampa çıkış fonksiyonu, belirli sinyal seviyelerinin sırayla uygulanmasını destekler. Yapılandırılabilir sıfır noktası ve aralık ayarları ise test parametrelerinin uygulamaya göre düzenlenmesini kolaylaştırır.
250 ohm HART direncine sahip Fluke 715 Loop Kalibratörler, devre gücünün kullanıldığı uygun HART uygulamalarında proses testlerini destekler.
Sürücü kapasitesi, pil geriliminin 6,8 V'tan büyük olduğu durumda 1.000 Ω yüke 20 mA; pil geriliminin 5,8-6,8 V arasında olduğu durumda ise 700 Ω olarak belirtilmiştir.
Net 5 basamaklı LCD ekrana sahip cihazın basit basmalı düğme arabirimi, ölçüm ve kaynak fonksiyonlarının kontrolünü kolaylaştırır. ToolPak manyetik ölçüm cihazı asma sistemiyle uyumluluk da saha çalışmalarında cihazın uygun bir noktaya sabitlenmesini destekler.
Fluke 715 Loop Kalibratörler, -10 °C ila 55 °C çalışma sıcaklığı ve maksimum 3.000 m çalışma yüksekliğiyle farklı saha koşullarında kullanılabilir. Sağlam yapısı, EMI toleransı ile toz ve su sıçramalarına karşı direnç özelliği de kaynak ürün bilgilerinde belirtilmiştir.
9 V alkalin pil ile çalışan cihaz için yaklaşık 18 saat kullanım süresi belirtilmiştir. Kolay değiştirilebilir pil yuvası, saha kullanımında pil değişiminin hızlı şekilde gerçekleştirilmesini destekler.
Fluke 715 Loop Kalibratörler Teknik Özellikleri
| Model | Fluke 715 |
| Ürün Tipi | Volt/mA Devre Kalibratörü |
| mV Ölçme / Kaynak Aralığı | 0 - 200 mV |
| mV Çözünürlük | 0,01 mV |
| mV Hassasiyet | %0,015 + 2 sayım |
| V Ölçme / Kaynak Aralığı | 0 - 20 V |
| V Çözünürlük | 0,001 V |
| V Hassasiyet | %0,01 + 2 sayım |
| mA Ölçme / Kaynak / Simülasyon | 0 - 24 mA (-%25 ila %125) |
| mA Çözünürlük | 0,001 mA |
| mA Hassasiyet | %0,01 + 2 sayım |
| Devre Gücü | 24 V DC, ±%10 hassasiyet |
| HART Direnci | 250 Ω |
| Sürücü Kapasitesi | 6,8 V'tan büyük pil ile 1.000 Ω'a 20 mA; 5,8-6,8 V pil ile 700 Ω |
| Ekran | 5 basamaklı LCD |
| Çalışma Sıcaklığı | -10 °C ila 55 °C |
| Depolama Sıcaklığı | -40 °C ila 60 °C |
| Çalışma Yüksekliği | Maksimum 3.000 m |
| Güvenlik Standardı | CSA C22.2 No. 1010.1:1992 |
| Boyutlar | 187 x 87 x 32 mm |
| Ağırlık | Yaklaşık 330 g |
| Titreşim Dayanımı | 2 G rastgele titreşim, 5-500 Hz |
| Darbe Dayanımı | 1 metreden düşme testi |
| Pil | 9 V alkalin, ANSI/NEDA 1604A veya IEC 6LR6 |
| Pil Kullanım Süresi | Yaklaşık 18 saat |
Fluke 715 Loop Kalibratörler Çalışma Nem Değerleri
- 10 °C ila 30 °C: %95 bağıl nem, yoğuşmasız
- 30 °C ila 40 °C: %75 bağıl nem, yoğuşmasız
- 40 °C ila 50 °C: %45 bağıl nem, yoğuşmasız
- 50 °C ila 55 °C: %35 bağıl nem, yoğuşmasız
Fluke 715 Loop Kalibratörler Kutu İçeriği
Fluke 715 Loop Kalibratörler için kutu içeriğine ilişkin ayrıntılı bilgi mevcut ürün verilerinde belirtilmemiştir.
Fluke 715 Loop Kalibratörler Kullanım Alanları
- 4-20 mA Proses Devreleri: Fluke 715 Loop Kalibratörler, proses kontrol sistemlerinde kullanılan 4-20 mA sinyallerinin ölçülmesi, kaynak olarak uygulanması ve simüle edilmesinde kullanılabilir.
- PLC Sistemleri: PLC analog giriş ve çıkışlarındaki gerilim ve akım sinyallerinin kontrol edilmesini destekler.
- Transmiter Testleri: Fluke 715 Loop Kalibratörler, transmiterlerden gelen proses sinyallerinin ölçülmesi ve 24 V devre beslemesi gerektiren kontrollerde kullanılabilir.
- Proses Bakım Uygulamaları: mA ve gerilim ölçüm/kaynak fonksiyonları, proses ekipmanlarının bakım ve arıza tespit çalışmalarını destekler.
- Saha Kalibrasyonu: Kompakt ve taşınabilir yapısı, farklı saha noktalarında proses sinyal kontrollerinin gerçekleştirilmesini kolaylaştırır.
- Laboratuvar ve Test Sistemleri: Fluke 715 Loop Kalibratörler, rampa, sıfır noktası ve aralık ayarları sayesinde kontrollü proses sinyali testlerinin gerçekleştirildiği laboratuvar uygulamalarına uyum sağlar.
Fluke 715 Loop Kalibratörler Avantajları
Neden Fluke 715 Loop Kalibratörler Tercih Edilmeli?
Fluke 715 Loop Kalibratörler, proses kontrol sistemlerindeki gerilim ve akım sinyallerini ölçmek, kaynak oluşturmak ve mA devrelerini simüle etmek isteyen bakım ve kalibrasyon profesyonellerine yönelik çok fonksiyonlu bir cihazdır.
0-200 mV, 0-20 V ve 0-24 mA fonksiyonlarını; 24 V devre beslemesi, HART direnci, rampa çıkışı ve yapılandırılabilir sıfır/aralık ayarlarıyla bir araya getirerek PLC, transmiter ve proses kontrol uygulamalarında kapsamlı test imkanı sunar.
Kompakt gövdesi, 5 basamaklı LCD ekranı, yaklaşık 18 saatlik pil çalışma süresi ve saha koşullarına yönelik dayanıklı yapısıyla Fluke 715 Loop Kalibratörler, hem sahada hem de laboratuvar ortamında proses sinyallerinin kontrolü ve kalibrasyonu için işlevsel bir çözüm sunar.
