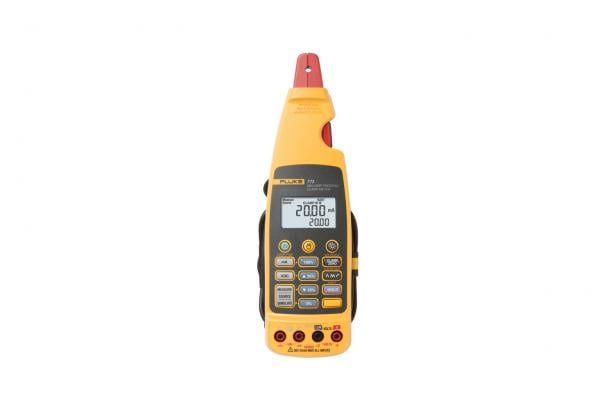

Fluke 773 Miliamper Proses Pens Metre
Fluke 773 Miliamper Proses Pens Metre, 4-20 mA proses sinyallerini devreyi kesmeden ölçmek, sinyal kaynağı oluşturmak ve simülasyon yapmak için geliştirilmiş profesyonel bir proses ölçüm cihazıdır. PLC, kontrol sistemleri, vericiler, valfler ve sinyal düzelticiler üzerinde gerçekleştirilen bakım ve arıza tespit işlemlerinde prosesin kesintiye uğramadan kontrol edilmesini destekler.
Çıkarılabilir pens ve uzatma kablosu yapısına sahip Fluke 773 Miliamper Proses Pens Metre, dar veya erişilmesi zor alanlarda bulunan iletkenlere ulaşmayı kolaylaştırır. 99,9 mA seviyesine kadar temassız ölçüm yapabilmesi sayesinde standart 4-20 mA proses sinyallerinin yanı sıra eski kontrol sistemlerinde kullanılan 10-50 mA sinyallerinin kontrolünde de kullanılabilir.
mA ölçümü, mA kaynağı, mA simülasyonu, DC gerilim kaynağı ve DC voltaj ölçümü gibi farklı fonksiyonları tek cihazda bir araya getiren Fluke 773 Miliamper Proses Pens Metre, otomasyon ve proses bakım uygulamalarında farklı test cihazlarına duyulan ihtiyacın azaltılmasına yardımcı olur.
Fluke 773 Miliamper Proses Pens Metre Öne Çıkan Özellikleri
Devreyi Kesmeden mA Ölçümü
Fluke 773 Miliamper Proses Pens Metre, proses devresini açmadan 4-20 mA sinyallerinin pens üzerinden ölçülmesini destekler.
99,9 mA'e Kadar Temassız Ölçüm
Pens yapısı sayesinde 99,9 mA aralığına kadar temassız ölçüm yapılabilir ve eski kontrol sistemlerinde kullanılan 10-50 mA sinyalleri kontrol edilebilir.
mA Kaynağı ve Simülasyonu
Fluke 773 Miliamper Proses Pens Metre, 0-24 mA aralığında mA kaynağı oluşturabilir ve mA simülasyonu gerçekleştirebilir.
DC Gerilim Fonksiyonları
0-10 V DC gerilim kaynağı ve 0-30 V DC voltaj ölçüm fonksiyonları proses ve kontrol sistemi arıza tespitini destekler.
Çıkarılabilir Pens Yapısı
Fluke 773 Miliamper Proses Pens Metre, uzatma kablolu çıkarılabilir pens yapısıyla dar ve erişimi zor alanlardaki ölçümlerde kullanım kolaylığı sağlar.
İkili Arka Aydınlatmalı Ekran
mA ölçüm değerinin ve 4-20 mA açıklığının yüzdesel olarak aynı anda görüntülenmesini destekleyen ikili arka aydınlatmalı ekran bulunur.
Fluke 773 Miliamper Proses Pens Metre Detaylı Açıklama
Fluke 773 Miliamper Proses Pens Metre, proses kontrol sistemlerinde kullanılan düşük seviyeli DC akım sinyallerini kontrol etmek amacıyla geliştirilmiş çok fonksiyonlu bir pens metredir.

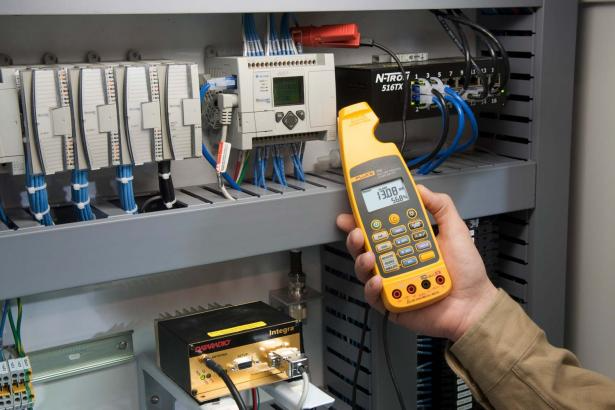

PLC ve kontrol sistemlerinin analog giriş ve çıkışlarında gerçekleştirilen 4-20 mA ölçümleri, devreyi kesmeden yapılabilir. Bu yapı sayesinde prosesin çalışma durumunu değiştirmeden sinyal değerlerinin kontrol edilmesi mümkün olur.
Fluke 773 Miliamper Proses Pens Metre, vericilerden gelen çıkış sinyallerinin devre açılmadan ölçülmesini destekler. Bu özellik, proses göstergelerindeki değerlerin gerçek fiziksel değerlerle karşılaştırılması ve arıza araştırmalarının hızlandırılması açısından avantaj sağlar.

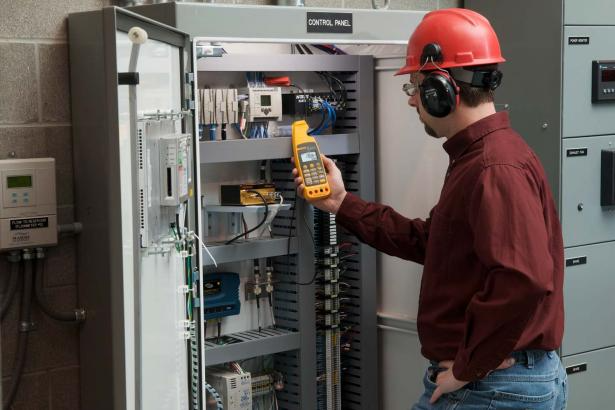

Uzatma kablolu çıkarılabilir pens yapısı, pano içi veya erişimi sınırlı alanlarda bulunan iletkenler üzerinde ölçüm yapılmasını kolaylaştırır. Ölçülebilir iletken çapı maksimum 4,5 mm olarak belirtilmiştir.
Pens üzerinden mA ölçümünün yanı sıra Fluke 773 Miliamper Proses Pens Metre, test jakları üzerinden doğrudan mA ölçümü de yapabilir. Test jaklarıyla ölçüm aralığı 0-24 mA, doğruluk ise %0,2 + 2 sayım olarak belirtilmiştir.
mA kaynağı oluşturma fonksiyonu 0-24 mA aralığında çalışır. Aynı aralıkta mA simülasyonu yapılabilmesi, proses kontrol döngülerindeki cihaz ve ekipmanların davranışlarının değerlendirilmesini destekler.
Fluke 773 Miliamper Proses Pens Metre, 0-10 V DC aralığında gerilim kaynağı ve 0-30 V DC aralığında voltaj ölçüm fonksiyonu sunar. Her iki fonksiyon için de kaynak verilerde doğruluk %0,2 + 2 sayım olarak belirtilmiştir.
Cihaz, 24V devre gücünün bulunup bulunmadığının kontrol edilmesine yardımcı olur. Ayrıca vericilere güç sağlayarak kurulu 24V devre güç kaynağının test edilmesini destekler.
Valfler ve sinyal düzelticiler gibi proses ekipmanlarında Fluke 773 Miliamper Proses Pens Metre ile 4-20 mA giriş ve çıkış değerleri kontrol edilebilir. Bu yapı sinyal kaynağının belirlenmesi ve proses hattındaki olası sorunların araştırılması için kullanılabilir.
Ölçekli mA çıkış fonksiyonu, ölçülen mA değerini temsil eden bir mA sinyal çıkışı sağlar. Böylece devre kesilmeden kayıt cihazlarıyla bağlantı kurulması desteklenir.
İkili arka aydınlatmalı ekran, mA ölçüm değerini ve 4-20 mA açıklığını yüzde olarak görüntüler. Ölçüm spot ışığı ise düşük ışıklı ortamlarda kabloların ve ölçüm bölgesinin aydınlatılmasına yardımcı olur.
15 dakikalık otomatik kapanma fonksiyonuna sahip Fluke 773 Miliamper Proses Pens Metre, 4 adet AA 1,5V alkali pille yaklaşık 12 saat çalışma süresi sunar.
Fluke 773 Miliamper Proses Pens Metre Teknik Özellikleri
| Model | Fluke 773 |
| Ürün Tipi | Miliamper Proses Pens Metre |
| Ölçülebilir İletken Çapı | Maksimum 4,5 mm |
| Çalışma Sıcaklığı | -10°C ila 50°C |
| Depolama Sıcaklığı | -25°C ila 60°C |
| Çalışma Yüksekliği | 0 ila 2000 m |
| IP Derecelendirmesi | IP40 |
| Boyutlar | 44 x 70 x 246 mm |
| Ağırlık | 410 g |
| Titreşim Dayanımı | 2 g, 5 ila 500 Hz |
| Şok Dayanımı | 1 metreden düşme testi, çene hariç |
| EMI / RFI Uyumluluğu | EN61326-1 |
| Pil | 4 x AA 1,5V Alkali |
| Pil Ömrü | Yaklaşık 12 saat |
| Otomatik Kapanma | Yaklaşık 15 dakika |
Fluke 773 Miliamper Proses Pens Metre Ölçüm Fonksiyonları
| Fonksiyon | Ölçüm Aralığı | Doğruluk |
| Pens ile mA Ölçümü | 0-20,99 mA | %0,2 + 5 sayım |
| Pens ile mA Ölçümü | 21-100 mA | %1 + 5 sayım |
| Test Jaklarıyla mA Ölçümü | 0-24 mA | %0,2 + 2 sayım |
| mA Kaynağı | 0-24 mA | %0,2 + 2 sayım |
| mA Simülasyonu | 0-24 mA | %0,2 + 2 sayım |
| Gerilim Kaynağı | 0-10 V DC | %0,2 + 2 sayım |
| Voltaj Ölçümü | 0-30 V DC | %0,2 + 2 sayım |

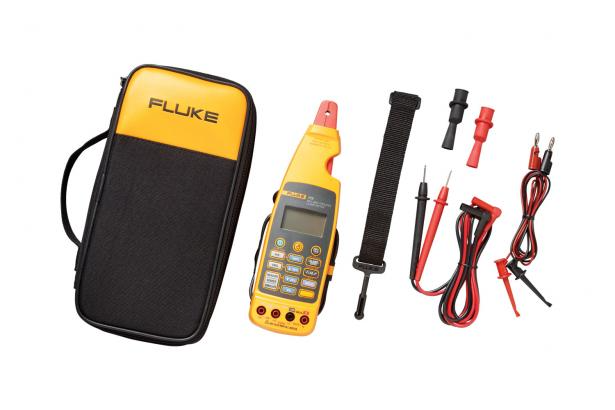

Fluke 773 Miliamper Proses Pens Metre Kutu İçeriği
Fluke 773 Miliamper Proses Pens Metre için kutu içeriğine ilişkin ayrıntılı bilgi mevcut ürün verilerinde belirtilmemiştir.
Fluke 773 Miliamper Proses Pens Metre Kullanım Alanları
- PLC Sistemleri: Fluke 773 Miliamper Proses Pens Metre, PLC analog giriş ve çıkışlarındaki düşük seviyeli DC akım sinyallerinin kontrol edilmesinde kullanılabilir.
- Proses Otomasyonu: 4-20 mA proses sinyallerinin devre kesilmeden ölçülmesi, çalışan otomasyon sistemlerinin kontrolünü ve arıza araştırmasını destekler.
- Verici Kontrolleri: Fluke 773 Miliamper Proses Pens Metre, vericilerin çıkış sinyallerinin kontrol edilmesi ve 24V devre beslemesinin değerlendirilmesinde kullanılabilir.
- Valf ve Sinyal Düzeltici Testleri: 4-20 mA giriş ve çıkış kontrolleri, valfler ve sinyal düzelticilerde sinyal kaynağının belirlenmesini destekler.
- Bakım ve Arıza Tespiti: mA ölçüm, kaynak ve simülasyon fonksiyonları bakım personelinin proses hatlarındaki sorunları araştırmasını kolaylaştırır.
- Dar Alan Ölçümleri: Uzatma kablolu çıkarılabilir pens yapısı sayesinde Fluke 773 Miliamper Proses Pens Metre, pano içi ve erişimi sınırlı ölçüm noktalarında kullanılabilir.
Fluke 773 Miliamper Proses Pens Metre Avantajları
Neden Fluke 773 Miliamper Proses Pens Metre Tercih Edilmeli?
Fluke 773 Miliamper Proses Pens Metre, 4-20 mA proses sinyallerinin devre kesilmeden ölçülmesi gereken otomasyon, bakım ve arıza tespit uygulamalarında çok yönlü kullanım sağlayan profesyonel bir proses ölçüm cihazıdır.
Pens üzerinden temassız mA ölçümü, test jaklarıyla doğrudan mA ölçümü, mA kaynağı, mA simülasyonu, DC gerilim kaynağı ve DC voltaj ölçümü fonksiyonlarını tek cihazda bir araya getirerek proses kontrol döngülerindeki farklı test ihtiyaçlarını destekler.
Çıkarılabilir pens yapısı, 99,9 mA'e kadar ölçüm kapasitesi, ikili arka aydınlatmalı ekran, ölçüm spot ışığı ve 24V proses uygulamalarındaki kullanım özellikleri sayesinde Fluke 773 Miliamper Proses Pens Metre, otomasyon ve proses endüstrisinde çalışan profesyoneller için kapsamlı bir ölçüm ve arıza tespit çözümü sunar.
