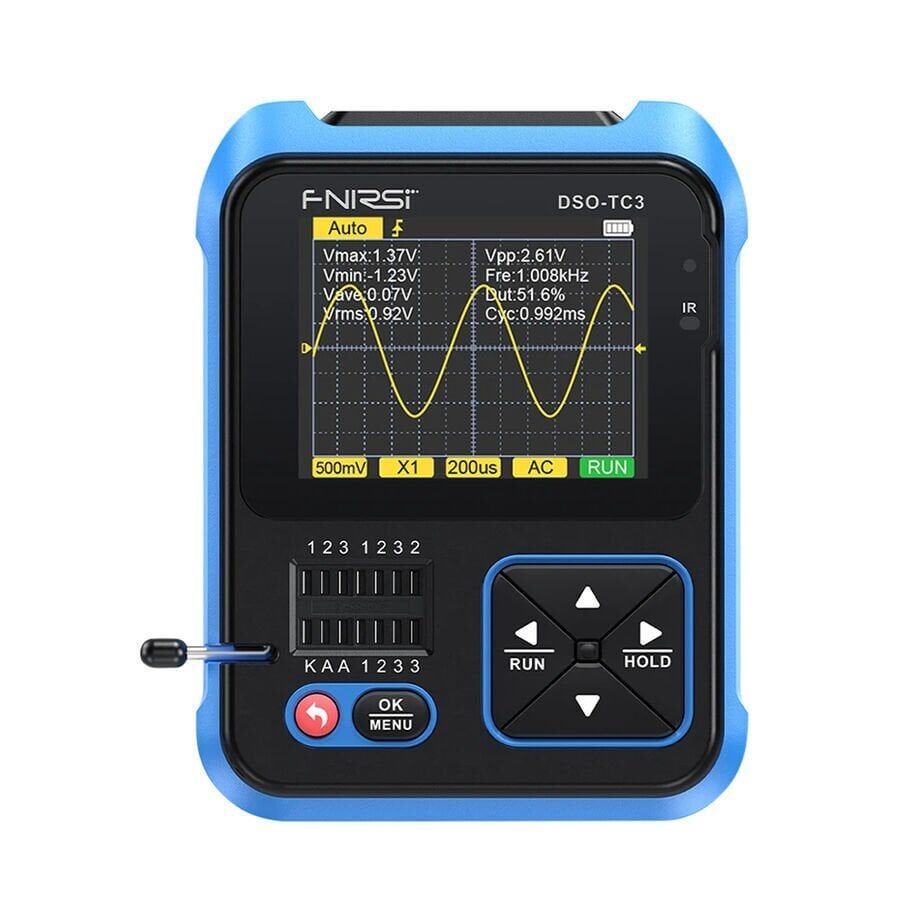

FNIRSI DSO-TC3-H 3’ü 1 Arada Dijital Osiloskop Transistör Test Cihazı ve Sinyal Jeneratörü

FNIRSI DSO-TC3-H; dijital osiloskop, elektronik komponent/transistör test cihazı ve sinyal jeneratörünü tek cihazda birleştiren taşınabilir çok fonksiyonlu ölçüm cihazıdır.

10 MSa/s örnekleme hızı, 500 kHz bant genişliği ve 2.4 inç renkli TFT ekranı sayesinde elektronik bakım, onarım, devre analizi ve komponent testlerinde pratik kullanım sağlar.

Öne Çıkan Özellikler

• 3’ü 1 arada çok fonksiyonlu ölçüm cihazı
• Dijital osiloskop
• Transistör ve komponent test cihazı
• Fonksiyon sinyal jeneratörü
• 10 MSa/s gerçek zamanlı örnekleme hızı
• 500 kHz analog bant genişliği
• 2.4 inç renkli TFT ekran
• AUTO otomatik dalga formu ayarlama
• Dahili şarj edilebilir batarya
• USB Type-C şarj

Osiloskop Özellikleri

• Örnekleme Hızı: 10 MSa/s
• Analog Bant Genişliği: 500 kHz
• Giriş Empedansı: 1 MΩ
• Kuplaj: AC / DC
• 1X Prob Maksimum Giriş: ±40 V
• 10X Prob Maksimum Giriş: ±400 V
• Dikey Hassasiyet: 10 mV – 10 V
• Zaman Tabanı: 1 µs – 10 s
• Tetikleme Modları: Auto / Normal / Single
• Yükselen ve düşen kenar tetikleme
• Tek tuşla AUTO ayarlama

Transistör ve Komponent Test Özellikleri

Cihaz elektronik komponentleri otomatik olarak algılayabilir ve uygun parametreleri ekranda gösterebilir.

• NPN / PNP Transistör
• MOSFET
• JFET
• IGBT
• SCR / TRIAC
• Diyot
• Zener Diyot
• Direnç
• Kondansatör
• Bobin / Endüktans
• Komponent pinlerini otomatik belirleme

Ölçüm Aralıkları

• Direnç: 0.01 Ω – 50 MΩ
• Kapasitans: 25 pF – 100 mF
• Endüktans: 10 µH – 1000 mH
• Zener Diyot: 32 V’a kadar
• Harici DC Gerilim: 0 – 40 V
• Pil Testi: 0.1 – 4.5 V

Fonksiyon Sinyal Jeneratörü

• Sinüs Dalga
• Kare Dalga
• Pulse / Darbe Dalga
• Üçgen Dalga
• Ramp Dalga
• DC Çıkış
• 100 kHz’e kadar frekans

Ek Fonksiyonlar

• Devre süreklilik testi
• NEC kızılötesi kumanda kod çözme
• DS18B20 sıcaklık sensörü testi
• DHT11 sıcaklık ve nem sensörü testi
• Harici voltaj testi
• Pil testi

Genel Özellikler

• Ekran: 2.4” Renkli TFT
• Şarj: USB Type-C / 5 V
• Batarya: Dahili şarj edilebilir lityum batarya
• Kompakt ve taşınabilir tasarım
• Katlanabilir masa standı
• Boyut: 79 × 103 × 31 mm
• Marka: FNIRSI
• Model: DSO-TC3-H

Kutu İçeriği

• 1 Adet FNIRSI DSO-TC3-H
• Osiloskop probu
• Komponent test kabloları
• USB Type-C şarj kablosu
• Kullanım kılavuzu

Kullanım Alanları

Elektronik kart tamiri, arıza tespiti, komponent kontrolü, transistör ve MOSFET testi, devre geliştirme, elektronik teknik servis, eğitim ve hobi uygulamalarında kullanıma uygundur.

Not: Ölçüm limitleri aşılmamalı ve yüksek gerilim ölçümlerinde uygun prob ve güvenlik koşulları kullanılmalıdır.
