Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü

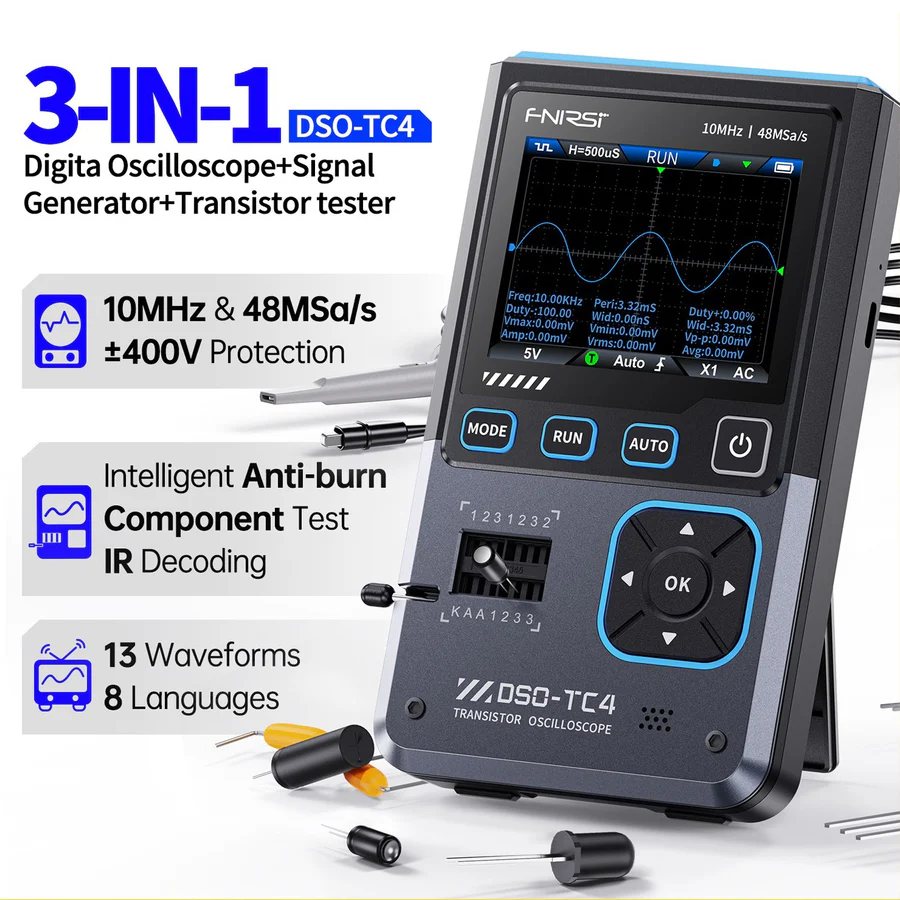

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, dijital osiloskop, elektronik bileşen test cihazı ve fonksiyon sinyal jeneratörünü tek taşınabilir gövdede bir araya getiren 3'ü 1 arada elektronik test cihazıdır.

48 MS/s gerçek zamanlı örnekleme hızı, 10 MHz analog bant genişliği, geniş bileşen test desteği ve 0–50 kHz sinyal jeneratörüyle Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, elektronik devre analizi, arıza tespiti, komponent kontrolü ve sinyal üretimi gerektiren uygulamaları destekler.

2.8 inç renkli TFT ekran, 3.7 V / 1500 mAh lityum batarya, Type-C şarj ve 186 g ağırlığıyla Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, laboratuvar, servis tezgâhı ve saha çalışmalarına yönelik kompakt bir ölçüm çözümüdür.

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, farklı elektronik test fonksiyonlarını tek bir taşınabilir cihaz üzerinden gerçekleştirmeye yönelik geliştirilmiş çok işlevli ölçüm cihazıdır.

Osiloskop bölümü 48 MS/s gerçek zamanlı örnekleme hızı ve 10 MHz analog bant genişliğiyle belirtilmiştir.

Giriş empedansı 1 MΩ'dur.

AC ve DC bağlantı modları desteklenmektedir.

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü için 1:1 prob kullanımında kaynak test voltaj aralığı 80 Vpp (+40 V), 10:1 prob kullanımında ise 800 Vpp (+400 V) olarak verilmiştir.

Düşey hassasiyet 10 mV/div ile 10 V/div arasındadır.

Zaman tabanı 50 ns ile 20 s arasında belirtilmiştir.

Otomatik, Normal ve Tek tetikleme modları desteklenir.

Tetikleme türü yükselen veya düşen kenar olarak seçilebilir.

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, Maksimum, Minimum, Ortalama, RMS, Vpp, Frekans, Döngü ve Görev Döngüsü otomatik ölçüm fonksiyonlarına sahiptir.

HOLD fonksiyonu ekrandaki dalga formunun dondurulmasını destekler.

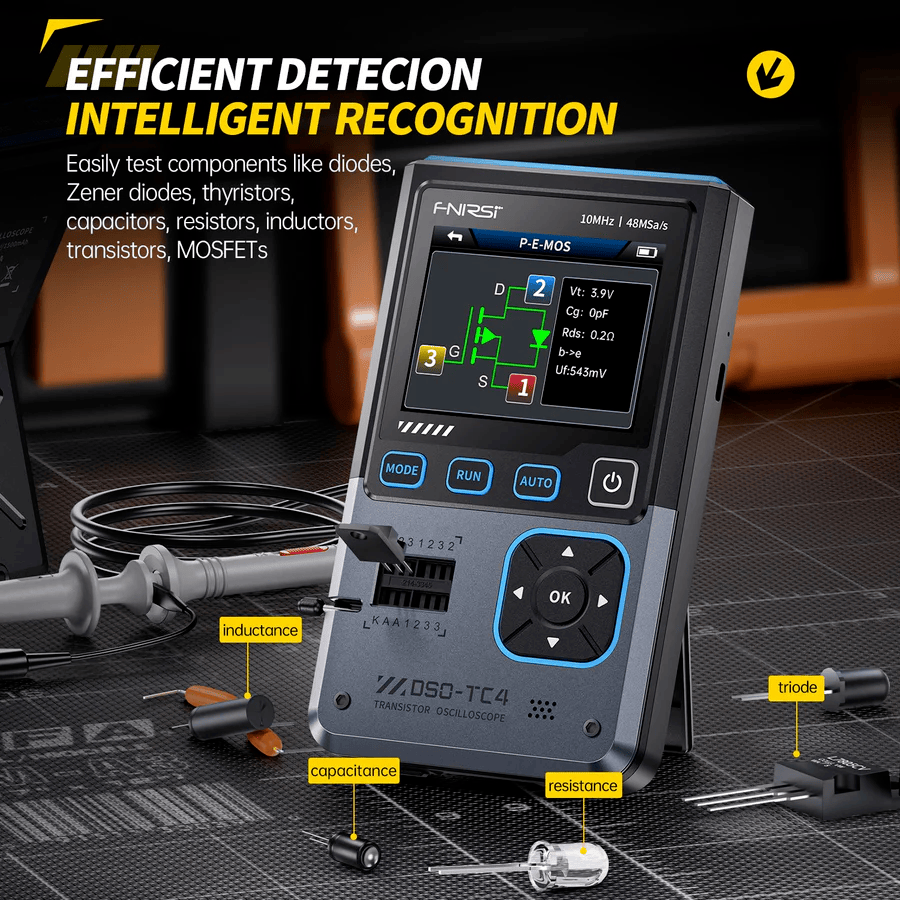

Komponent test bölümünde transistör, diyot, Zener diyot, FET, IGBT, MOSFET, SCR, kapasitör, direnç ve endüktör kontrolleri yapılabilir.

Transistör testinde hFE, Ube, Ic/Ie, Iceo, Ices ve Uf parametreleri kaynakta belirtilmiştir.

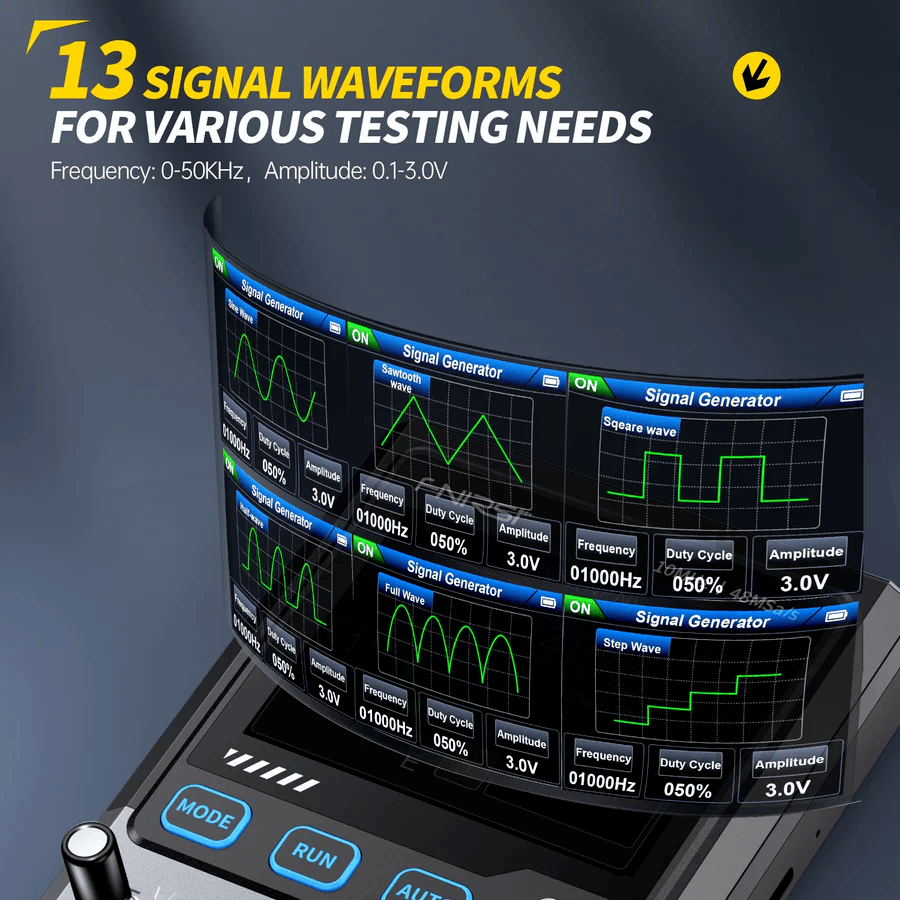

Fonksiyon jeneratörü 13 farklı dalga formu, 0–50 kHz frekans aralığı, 0–100% kare dalga görev döngüsü ve 0.1–3.0 V çıkış amplitüdüyle belirtilmiştir.

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü üzerinde 3.7 V / 1500 mAh lityum batarya bulunmaktadır.

Şarj girişi Type-C ve kaynak şarj değeri 5 V / 1 A'dır.

Ürün boyutları 90 x 142 x 27.5 mm, ağırlığı ise 186 g olarak verilmiştir.

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, osiloskop ekranında farklı sinyal parametrelerinin otomatik olarak görüntülenmesini destekler.

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, transistörlerin farklı elektriksel parametrelerinin kontrolünü destekler.

• hFE
• Ube
• Ic/Ie
• Iceo
• Ices
• Uf

Kaynakta bu parametrelerin ölçüm aralıkları veya doğruluk değerleri ayrı ayrı belirtilmemiştir.

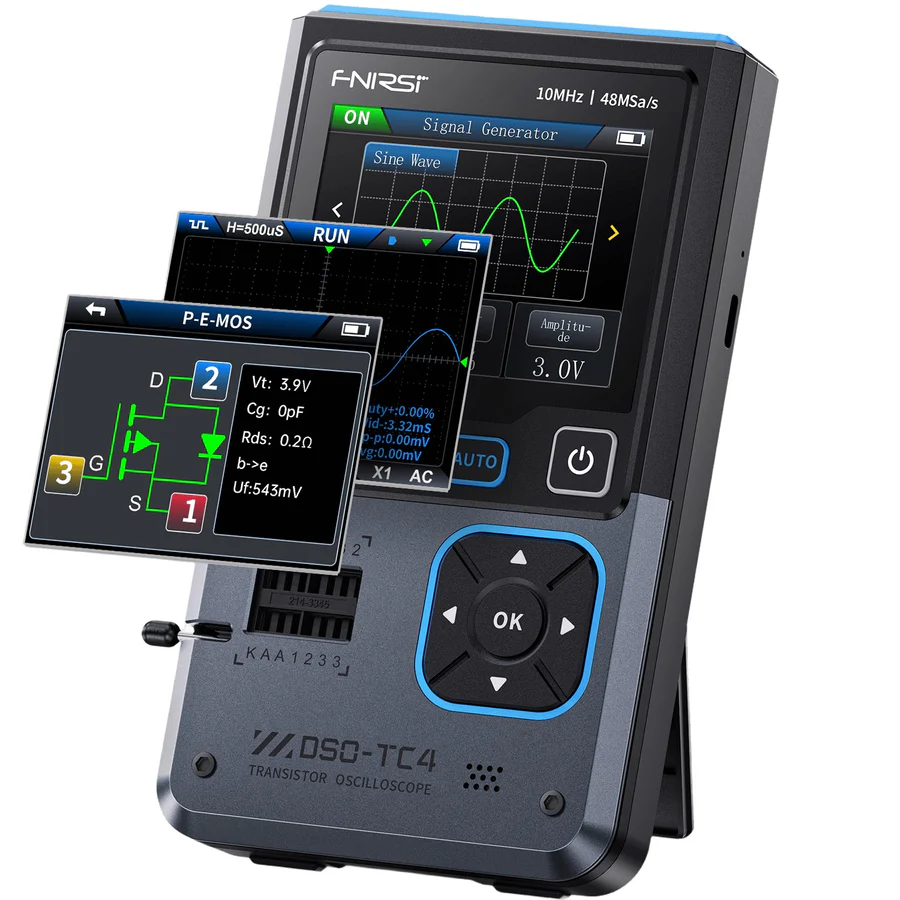

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, FET, IGBT ve MOSFET bileşenlerinin çeşitli parametrelerini görüntülemeye yönelik test fonksiyonlarıyla belirtilmiştir.

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, kaynakta tek ve çift yönlü SCR test desteğiyle belirtilmiştir.

• Elektronik Arıza Tespiti: Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, sinyal kontrolü ve elektronik bileşen testlerinin birlikte gerektiği servis uygulamalarında kullanılabilir.
• Devre Analizi: 48 MS/s örnekleme ve 10 MHz analog bant genişliği sınırları içindeki uygun sinyallerin incelenmesini destekler.
• Elektronik Bileşen Kontrolü: Transistör, diyot, Zener diyot, MOSFET, FET, IGBT, SCR, direnç, kapasitör ve endüktör testlerinde kullanılabilir.
• Sinyal Üretimi: Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, 0–50 kHz aralığında uygun test sinyallerinin oluşturulmasını destekler.
• Ar-Ge Çalışmaları: Elektronik prototiplerin sinyal ve komponent kontrollerinde değerlendirilebilir.
• Teknik Servis: Kompakt yapısı sayesinde masaüstü ve saha servis işlemlerinde taşınabilir bir test çözümü sunar.
• Hobi Elektroniği: Devre geliştirme, komponent tanımlama ve temel sinyal üretim çalışmalarında kullanılabilir.
• Eğitim Laboratuvarları: Osiloskop, komponent test ve sinyal jeneratörü fonksiyonlarının aynı cihazda gerektiği uygun eğitim uygulamalarını destekler.

Kaynak ürün adı “FNIRSI DSO-TC4 10MHz 48 MS/s El Tipi Dijital Osiloskop & Transistör Test Cihazı & Fonksiyon Sinyal Jeneratörü (3'ü 1 Arada)” şeklindedir. SEO hedef kelimesi Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü olarak iletilmiş ve birebir korunmuştur.

Kaynak marka yazımı FNIRSI, hedef kelime yazımı ise Fnirsi şeklindedir. SEO başlıklarında kullanıcı tarafından verilen hedef ifade değiştirilmemiştir.

Osiloskop için 48 MS/s gerçek zamanlı örnekleme hızı ve 10 MHz analog bant genişliği verilmiştir. Bu iki değer birbirinden farklı teknik parametrelerdir.

Kaynakta 1:1 prob için 80 Vpp (+40 V), 10:1 prob için 800 Vpp (+400 V) ifadeleri kullanılmıştır. Parantez içerisindeki “+40 V / +400 V” değerlerinin ±40 V veya ±400 V anlamına gelip gelmediği kaynakta net değildir. Bu nedenle işaret biçimi sessizce değiştirilmemiştir.

Paket içeriğinde P6100 prob bulunmaktadır ancak kaynaktaki teknik satırlar yalnızca 1:1 ve 10:1 prob kullanımına ait voltaj değerlerini vermektedir. P6100 probun ayarları veya teknik özellikleri kaynak dışından eklenmemiştir.

Osiloskop otomatik ölçümlerinde RMS fonksiyonu açıkça belirtilmiştir. Ancak ADC çözünürlüğü, osiloskop dikey doğruluğu, zaman tabanı doğruluğu, hafıza derinliği veya kanal sayısına ilişkin ayrı teknik değerler mevcut kaynakta verilmemiştir.

Transistör testinde hFE, Ube, Ic/Ie, Iceo, Ices ve Uf parametreleri belirtilmiş ancak bu parametrelerin ayrı ölçüm aralıkları ve doğrulukları verilmemiştir.

Fonksiyon jeneratörü 13 farklı dalga formu ile belirtilmiştir ancak dalga formlarının isimleri kaynakta listelenmemiştir. Bu nedenle sinüs, üçgen, testere dişi vb. dalga türleri tahmin edilerek eklenmemiştir.

Batarya bilgisi 3.7 V / 1500 mAh lityum olarak verilmiş; kaynakta ayrıca 4 saat bekleme süresi ifadesi kullanılmıştır. Bu süre 4 saat aktif çalışma süresi olarak yeniden yorumlanmamıştır.

Zener diyot ölçüm aralığı 0.01–32 V, kapasitör aralığı 25 pF–100 mF, direnç aralığı 0.01 Ω–50 MΩ ve endüktör aralığı 10 µH–1000 µH olarak kaynakta belirtilmiştir.

Mevcut kaynakta osiloskop kanal sayısı, ADC bit çözünürlüğü, hafıza derinliği, ölçüm doğruluk toleransları, sinyal jeneratörü frekans doğruluğu, çıkış empedansı, çalışma sıcaklığı, IP koruma sınıfı ve güvenlik CAT kategorisi belirtilmemiştir. Bu nedenle bu bilgiler tahmin edilmemiştir.

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü kutu içeriği kaynakta açıkça belirtilmiştir:

• 1 adet DSO-TC4 ana ünite
• 1 adet P6100 prob
• 1 adet BNC adaptör
• 1 adet Type-C şarj kablosu
• 3 adet test kancası
• 1 adet timsah klipsi
• 1 adet İngilizce kullanım kılavuzu
• 1 adet ambalaj kutusu

Şarj adaptörü, ek prob veya farklı elektronik komponentlerin kutu içeriğine dahil olduğu yönünde kaynak bilgi bulunmadığından ayrıca eklenmemiştir.

Neden Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü Tercih Edilmeli?

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, 48 MS/s örnekleme ve 10 MHz analog bant genişliğine sahip dijital osiloskop fonksiyonunu geniş elektronik bileşen test desteği ve fonksiyon jeneratörüyle tek cihazda birleştirir.

Transistör, diyot, Zener diyot, MOSFET, FET, IGBT, SCR, direnç, kapasitör ve endüktör testleri; servis ve geliştirme çalışmalarında farklı cihazlara duyulan ihtiyacı azaltmaya yardımcı olur.

0–50 kHz sinyal jeneratörü, 2.8 inç TFT ekran, 1500 mAh batarya, Type-C şarj ve yalnızca 186 g ağırlığıyla Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü, elektronik servis, Ar-Ge, eğitim, hobi ve saha uygulamalarında kullanılabilecek taşınabilir 3'ü 1 arada bir test cihazıdır.
