FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü

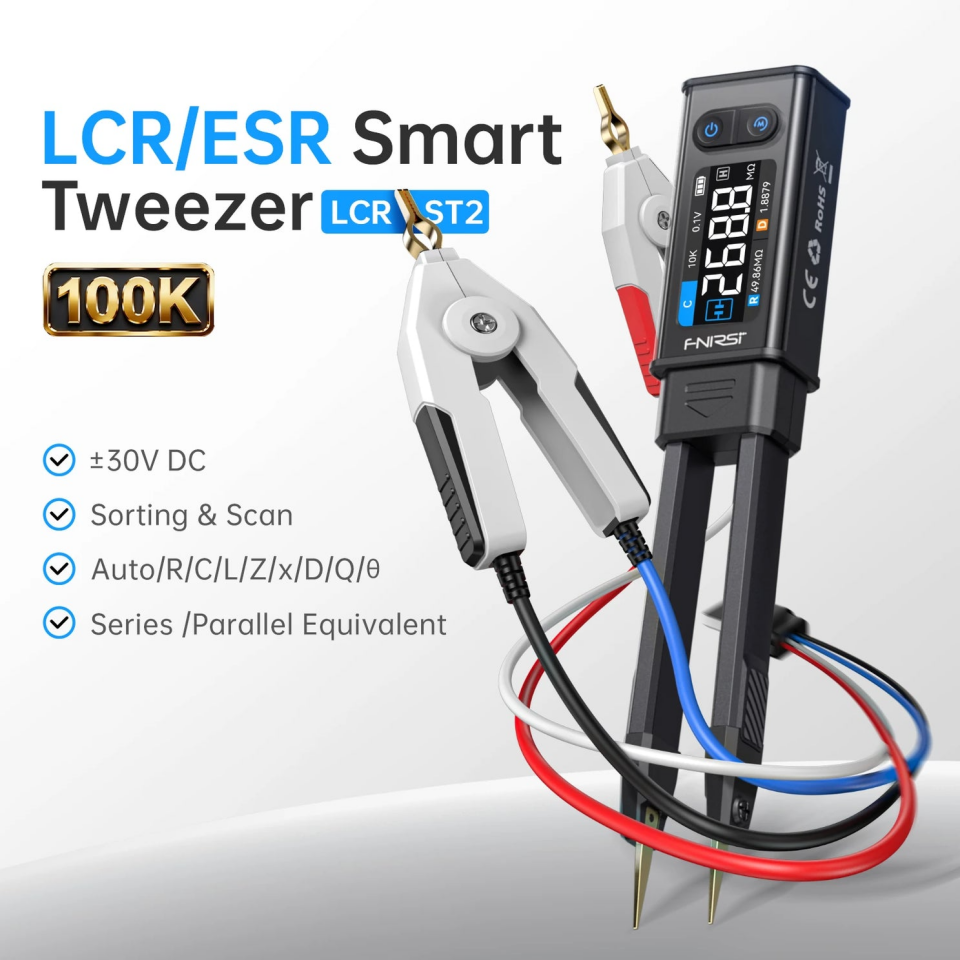

FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, direnç, kapasitans, endüktans ve ESR ölçümlerini yüksek hassasiyetle gerçekleştirmek için geliştirilmiş taşınabilir bir elektronik komponent test cihazıdır. Dijital cımbız tasarımı ve Kelvin klips desteği sayesinde hem küçük SMD bileşenlerde hem de daha büyük elektronik komponentlerde pratik ölçüm imkanı sunar.
100Hz ile 100kHz arasında geniş test frekansı desteğine sahip FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, seri ve paralel eşdeğer ölçüm modları, tam bant tarama, otomatik R/C/L tanıma ve gelişmiş D/Q/Z/X/θ parametreleri ile elektronik analiz süreçlerini kolaylaştırır.

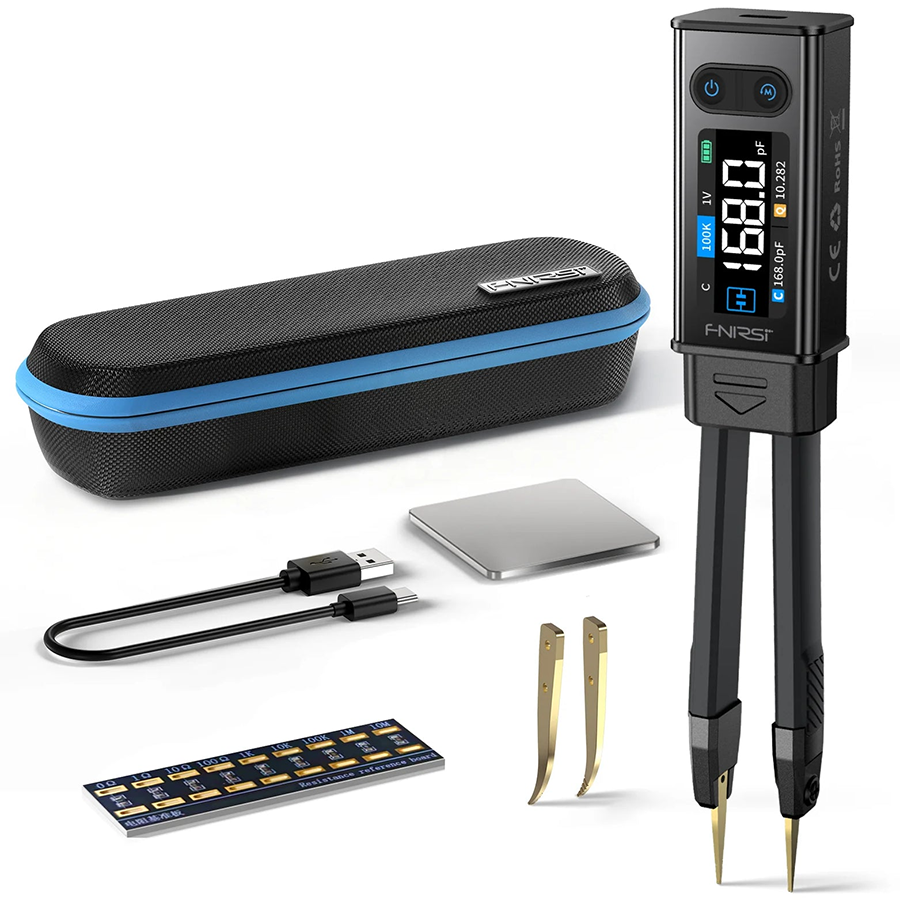

Kompakt yapısı, 1,47 inç renkli ekranı, Type-C bağlantısı ve dahili lityum pili ile FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, elektronik teknik servisler, Ar-Ge laboratuvarları, üretim hatları ve hobi elektroniği uygulamaları için güçlü ve çok yönlü bir LCR-ESR ölçüm çözümüdür.
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü Öne Çıkan Özellikleri

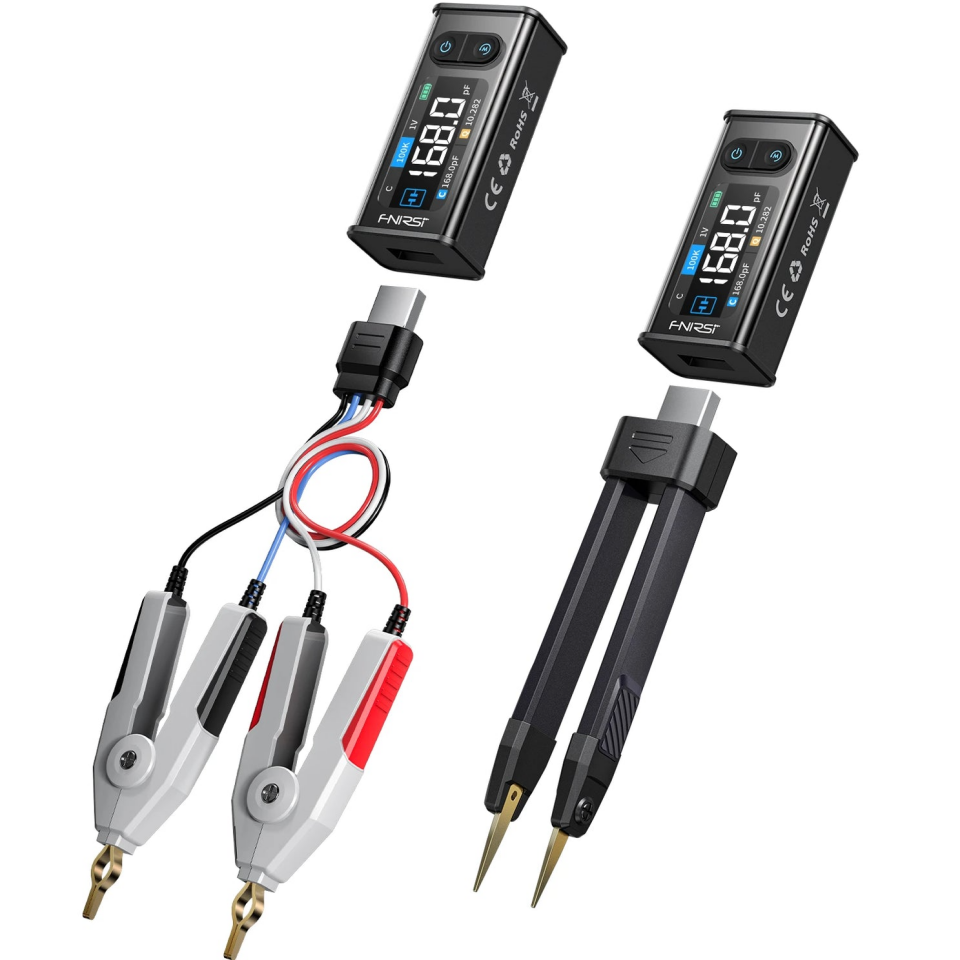

2’si1 Arada Ölçüm Tasarımı
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, dijital cımbız ve Kelvin klips desteğini bir araya getirerek farklı komponent boyutlarında esnek ölçüm imkanı sağlar.
100kHz Test Frekansı
100Hz, 120Hz, 1kHz, 10kHz ve 100kHz test frekansları sayesinde farklı elektronik komponentlerin detaylı şekilde analiz edilmesine yardımcı olur.
Geniş LCR Ölçüm Aralığı
Direnç için 10mΩ–10MΩ, kapasitans için 1pF–22mF ve endüktans için 1µH–10H ölçüm aralıkları ile geniş komponent desteği sunar.
ESR ve Gelişmiş Parametreler
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, ESR ile birlikte D, Q, Z, X ve θ parametrelerini destekleyerek kapsamlı komponent analizi yapılmasına imkan verir.

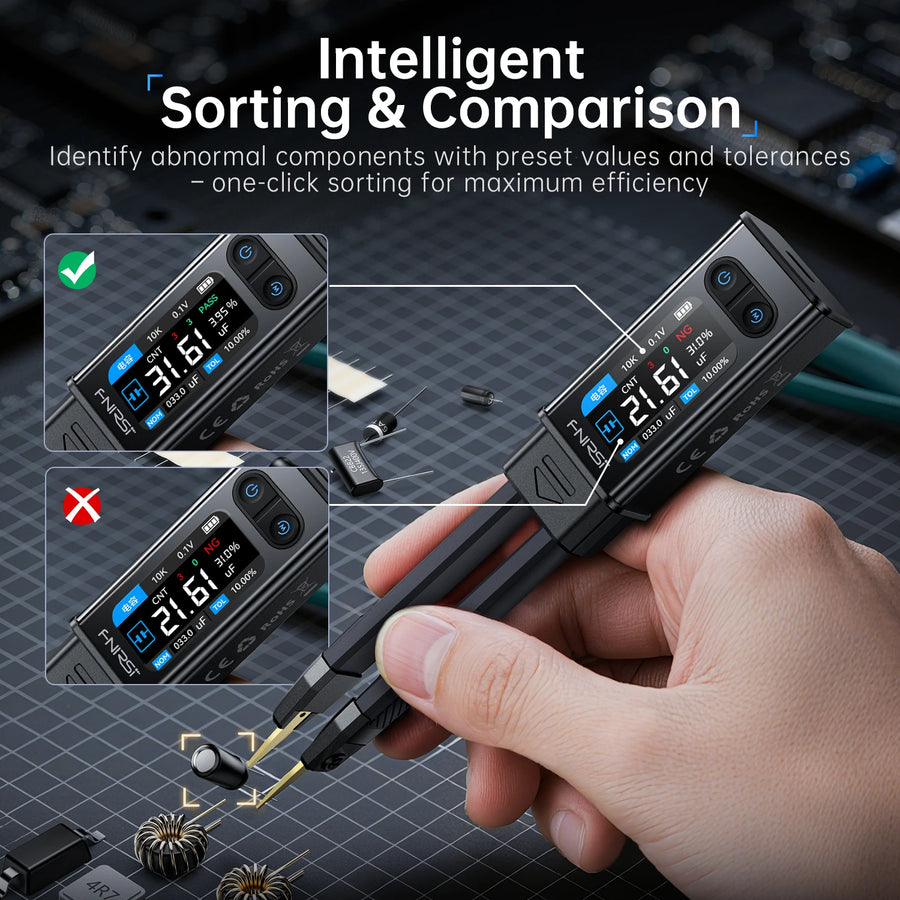

Akıllı Sıralama
OK / NG tolerans değerlendirme fonksiyonu sayesinde komponentlerin belirlenen kriterlere göre hızlı şekilde kontrol edilmesini destekler.
Renkli Döner Ekran
1,47 inç HD renkli ve otomatik döndürme destekli ekran, farklı çalışma açılarında ölçüm sonuçlarının rahat şekilde okunmasını sağlar.
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü ile Hassas Komponent Analizi

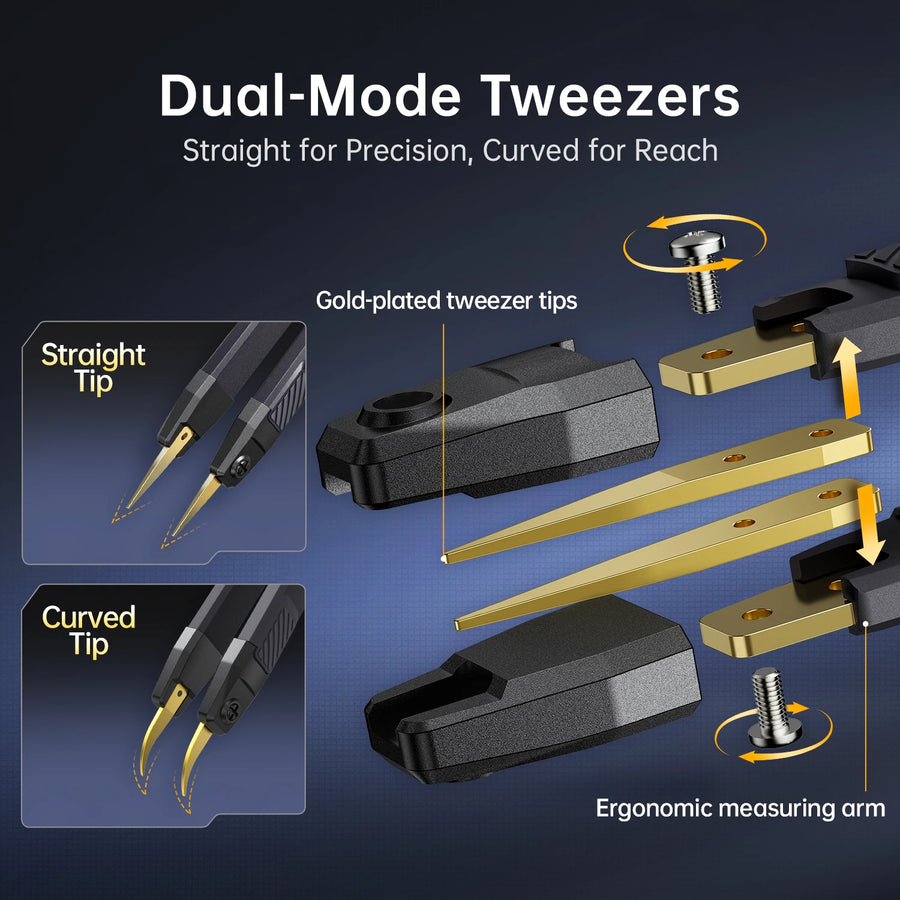

FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, elektronik devrelerde kullanılan direnç, kondansatör ve bobinlerin hızlı şekilde kontrol edilmesi için tasarlanmıştır. Cımbız tipi ölçüm yapısı özellikle küçük SMD komponentlerde tek elle kolay ve hassas ölçüm yapılmasını destekler.

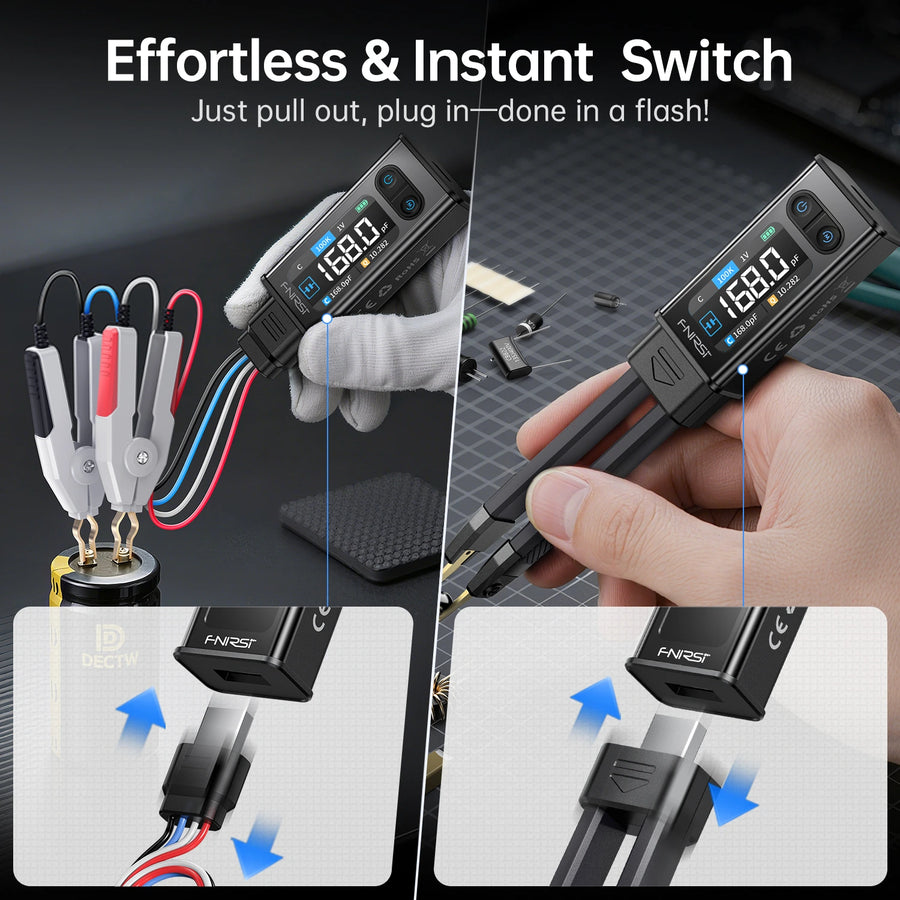

Daha büyük komponentler veya farklı bağlantı noktaları için Kelvin klips desteği sunan FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, laboratuvar ve saha çalışmalarında farklı test ihtiyaçlarına uyum sağlar.

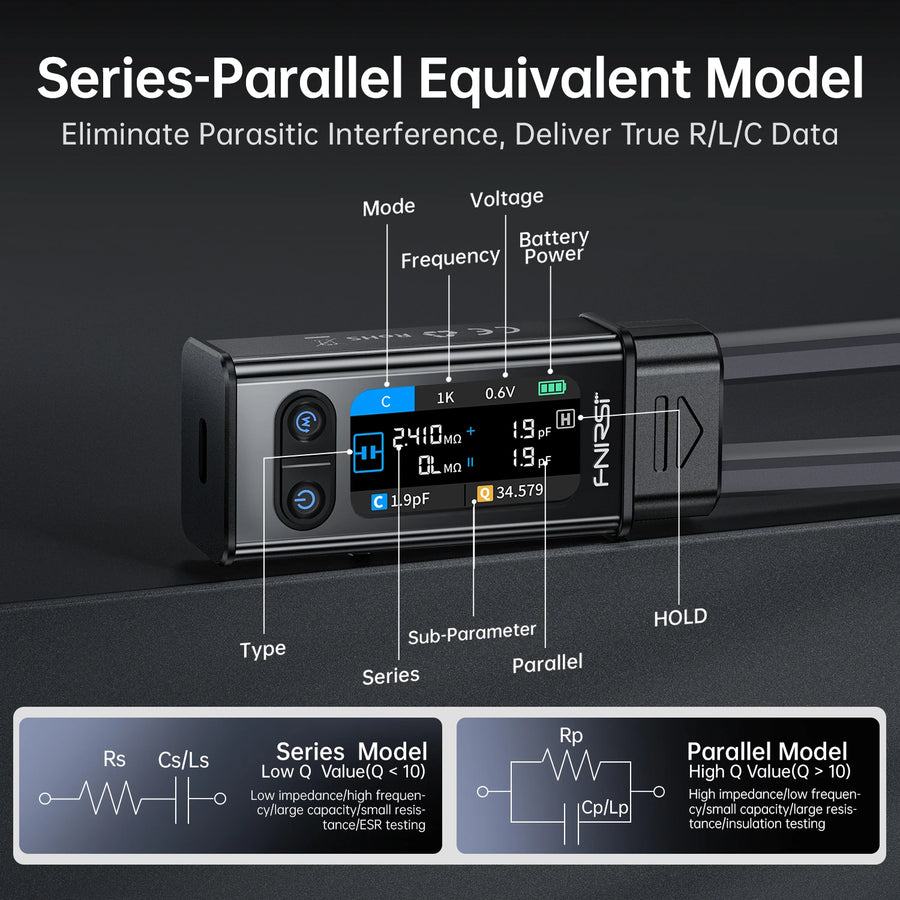

Tam bant tarama, seri/paralel eşdeğer ölçüm ve otomatik komponent tanıma özellikleri sayesinde FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, elektronik arıza tespiti ve komponent karakterizasyonu süreçlerinin daha hızlı ve verimli gerçekleştirilmesine yardımcı olur.
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü Teknik Özellikleri
| Ürün Tipi | LCR / ESR Dijital Cımbız Ölçüm Cihazı |
| Marka / Model | FNIRSI LCR-ST2 |
| Direnç Ölçüm Aralığı | 10mΩ – 10MΩ |
| Kapasitans Ölçüm Aralığı | 1pF – 22mF |
| Endüktans Ölçüm Aralığı | 1µH – 10H |
| Test Frekansları | 100Hz / 120Hz / 1kHz / 10kHz / 100kHz |
| Test Seviyeleri | 0,1V / 0,3V / 0,6V / 1,0V RMS |
| Desteklenen Parametreler | R, C, L, ESR, D, Q, Z, X, θ |
| Ölçüm Modları | Seri / Paralel Eşdeğer Ölçüm |
| Gerilim Ölçümü | ±30V |
| Diyot Testi | ≤0,7V |
| Ekran | 1,47 inç HD Renkli, Otomatik Döndürme |
| Batarya | 300mAh Lityum Pil |
| Çalışma Süresi | Yaklaşık 3 Saat |
| Bağlantı | Type-C Şarj ve Veri Arayüzü |
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü Kullanım Alanları
- Elektronik kart arıza tespit ve onarım çalışmaları
- SMD direnç, kondansatör ve bobin testleri
- THT elektronik komponent ölçümleri
- Kondansatör ESR kontrolleri
- Elektronik Ar-Ge ve laboratuvar uygulamaları
- Üretim hattı ve kalite kontrol süreçleri
- Elektronik komponent sınıflandırma işlemleri
- Hobi elektroniği ve prototipleme çalışmaları
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü Avantajları
Neden FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü Tercih Edilmeli?
FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, elektronik komponent testlerinde ihtiyaç duyulan hassasiyet, taşınabilirlik ve çok yönlü ölçüm fonksiyonlarını kompakt bir cihazda bir araya getirir.
Geniş frekans aralığı, ESR ölçümü, seri/paralel eşdeğer modları ve Kelvin klips desteği sayesinde FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, elektronik kart onarımından profesyonel Ar-Ge çalışmalarına kadar farklı uygulamalarda etkili kullanım sunar.
Renkli ekranı, otomatik komponent tanıma özelliği ve pratik cımbız tasarımı ile FNIRSI® LCR-ST2 100K LCR ESR Ölçüm Cihazı 2’si1 Arada Dijital Cımbız Köprüsü, hızlı, güvenilir ve detaylı elektronik komponent analizi yapmak isteyen kullanıcılar için kapsamlı bir ölçüm çözümüdür.
