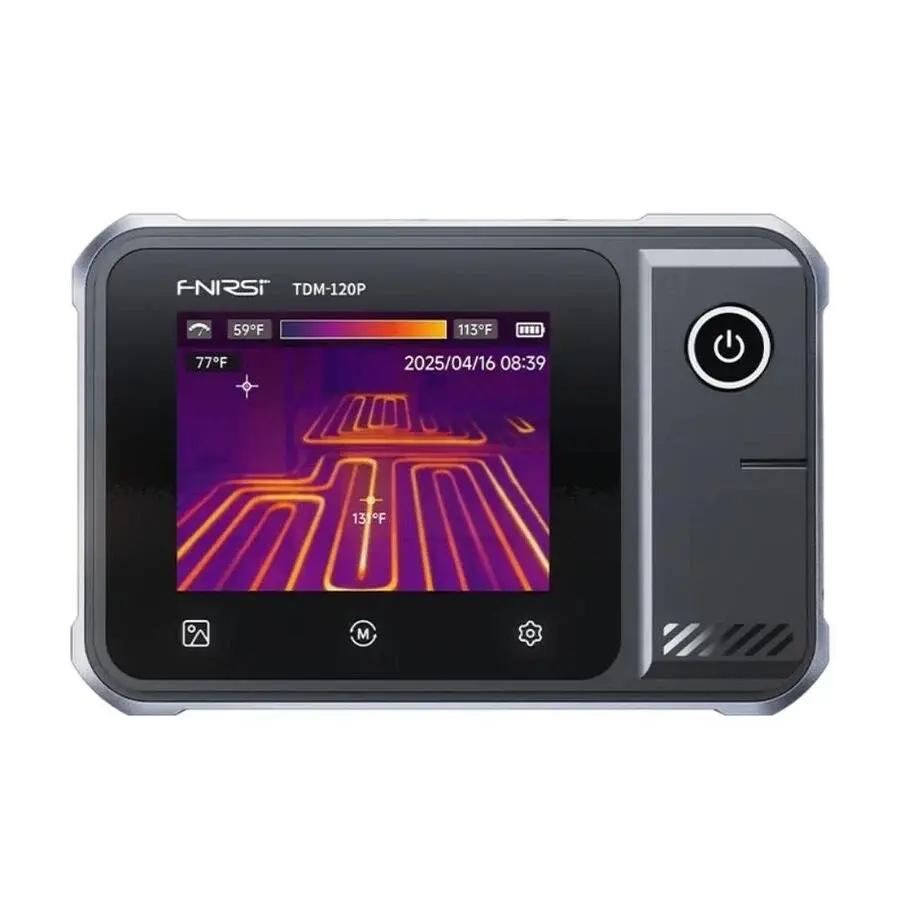

FNIRSI TDM-120P Termal Multimetre – Termal Kamera ve True RMS Multimetre
FNIRSI TDM-120P Termal Multimetre, termal görüntüleme teknolojisi ile profesyonel elektriksel ölçüm fonksiyonlarını tek cihazda bir araya getiren gelişmiş bir termal kameralı multimetredir. 120 × 90 piksel kızılötesi çözünürlüğe sahip termal kamera modülü, sıcaklık farklılıklarının hızlı şekilde görüntülenmesini sağlarken True RMS multimetre fonksiyonları elektrik ve elektronik sistemlerde kapsamlı ölçüm yapılmasına imkan tanır.
FNIRSI TDM-120P, -20°C ile 400°C arasındaki geniş sıcaklık ölçüm aralığı, ±2°C veya ±%2 sıcaklık doğruluğu ve ayarlanabilir emisivite özelliği sayesinde elektrik panoları, HVAC sistemleri, endüstriyel makineler, otomotiv sistemleri ve elektronik devrelerde termal arıza tespitini kolaylaştırır.
19.999 sayımlı True RMS multimetre bölümü; AC/DC voltaj, direnç, kapasitans, diyot ve süreklilik ölçümlerini destekler. Böylece kullanıcılar ayrı bir termal kamera ve dijital multimetre taşımak yerine hem sıcaklık analizi hem de elektriksel ölçüm işlemlerini tek cihaz üzerinden gerçekleştirebilir.
FNIRSI TDM-120P Öne Çıkan Özellikleri
- 2'si 1 Arada Ölçüm Sistemi: Termal kamera ve True RMS dijital multimetre fonksiyonlarını tek bir taşınabilir cihazda bir araya getirir.
- 120 × 90 Termal Çözünürlük: Sıcaklık dağılımlarının ve sıcak-soğuk bölgelerin görsel olarak incelenmesine yardımcı olur.
- -20°C ~ 400°C Sıcaklık Ölçümü: Elektrik, elektronik, HVAC, otomotiv ve endüstriyel bakım uygulamalarında geniş sıcaklık ölçüm aralığı sunar.
- True RMS Multimetre: AC sinyallerin etkin değerinin daha güvenilir şekilde ölçülmesini destekler.
- 19.999 Sayım: Elektriksel ölçümlerde yüksek çözünürlüklü değer gösterimi sağlar.
- Otomatik Sıcak/Soğuk Nokta Takibi: Termal görüntü içerisindeki yüksek ve düşük sıcaklık bölgelerinin hızlı şekilde belirlenmesini kolaylaştırır.
- Yüksek/Düşük Sıcaklık Alarmı: Belirlenen sıcaklık limitlerine göre kullanıcıyı uyararak anormal sıcaklıkların tespit edilmesine yardımcı olur.
- Ayarlanabilir Emisivite: 0.01 ~ 1 aralığında ayarlanabilir emisivite değeri farklı yüzeylerde sıcaklık analizinin optimize edilmesini sağlar.
- 7 Farklı Renk Paleti: Farklı sıcaklık dağılımlarının daha kolay yorumlanması için çeşitli termal görüntüleme seçenekleri sunar.
- 2.8 İnç Dokunmatik LCD: Termal görüntülerin ve multimetre ölçüm değerlerinin kolay takip edilmesini sağlar.
- Görüntü Kaydı: SD kart desteği sayesinde termal görüntülerin kayıt altına alınmasını destekler.
- USB Type-C: Şarj ve veri aktarımı için modern bağlantı desteği sunar.
FNIRSI TDM-120P Termal Görüntüleme Teknik Özellikleri
| Marka | FNIRSI |
| Model | TDM-120P |
| Ürün Tipi | Termal Multimetre |
| Termal Dedektör | Vanadyum Oksit (VOx) |
| Kızılötesi Çözünürlük | 120 × 90 Piksel |
| Sıcaklık Ölçüm Aralığı | -20°C ~ 400°C (-4°F ~ 752°F) |
| Sıcaklık Doğruluğu | ±2°C veya ±%2 |
| Termal Hassasiyet | <60 mK |
| Görüş Açısı (FOV) | 50° |
| Kare Hızı | ≤25 Hz |
| Emisivite | 0.01 ~ 1 Ayarlanabilir |
| Sıcaklık Birimi | °C / °F |
| Sıcaklık Gösterimi | Merkez Nokta, Otomatik Yüksek/Düşük Sıcaklık Takibi |
| Sıcaklık Alarmı | Yüksek / Düşük Sıcaklık Alarmı |
| Ekran | 2.8 İnç Dokunmatik LCD |
| Dil Seçenekleri | Çince / İngilizce |

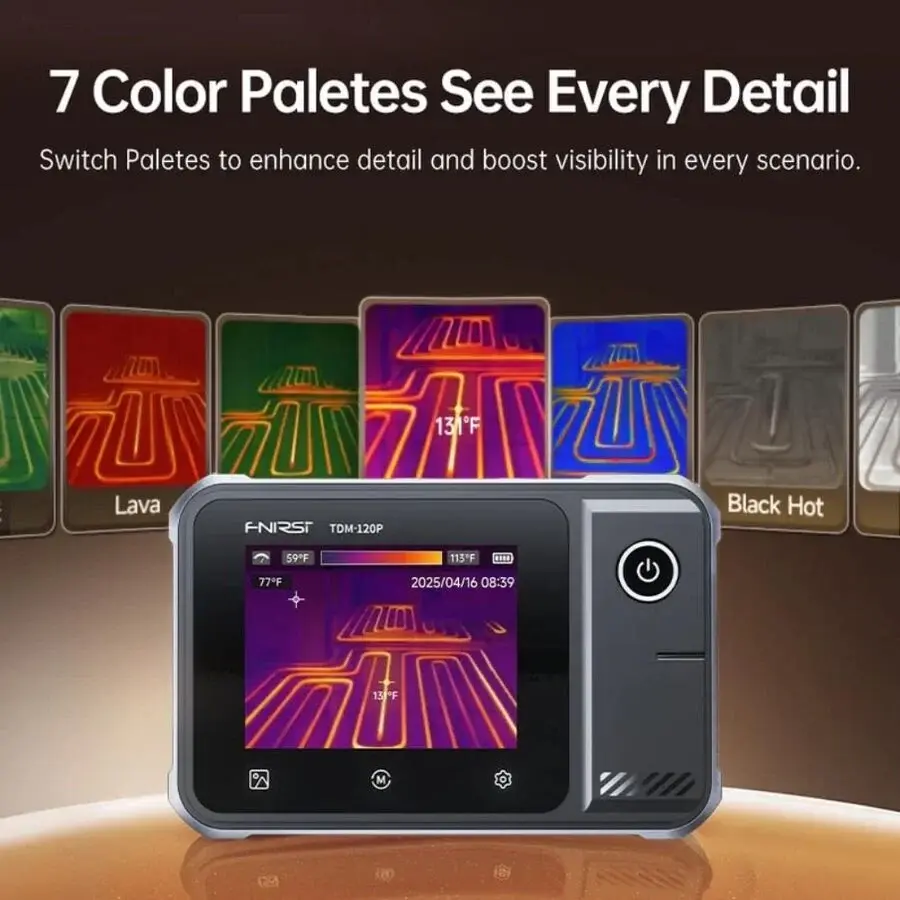

FNIRSI TDM-120P Termal Kamera Renk Paletleri
FNIRSI TDM-120P termal kamera, farklı uygulama ve analiz ihtiyaçları için 7 farklı renk paleti sunar. Kullanıcı, sıcaklık dağılımının daha kolay yorumlanabilmesi için çalışma ortamına uygun görüntüleme paletini seçebilir.
- Arctic
- Hot Iron
- Iron Red
- Rainbow
- Lava
- Black Hot
- White Hot
FNIRSI TDM-120P True RMS Multimetre Özellikleri
| Ölçüm Fonksiyonu | Ölçüm Aralığı | Doğruluk |
|---|---|---|
| DC Voltaj | 1.9999V / 19.999V / 199.99V / 1000V | ±(0.5% + 3) |
| AC Voltaj | 1.9999V / 19.999V / 199.99V / 750.0V | ±(1% + 3) |
| Direnç | 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ | ±(0.5% + 3) |
| Direnç | 1.9999KΩ / 199.99Ω | ±(2.0% + 3) |
| Kapasitans | 9.999nF / 99.99nF / 999.9nF / 9.999μF / 99.99μF / 999.9μF | ±(2.0% + 5) |
| Kapasitans | 9.999mF / 99.99mF | ±(5.0% + 20) |
| Diyot Testi | Desteklenir | - |
| Süreklilik Testi | Desteklenir | - |
120 × 90 Termal Kamera ile Hızlı Arıza Tespiti
FNIRSI TDM-120P Termal Multimetre, 120 × 90 piksel kızılötesi sensörü sayesinde elektriksel ve mekanik sistemlerdeki sıcaklık farklılıklarının görsel olarak incelenmesini sağlar. Aşırı ısınan bağlantılar, elektrik panolarındaki sıcak noktalar, elektronik komponentler ve HVAC sistemlerindeki sıcaklık farklılıkları termal görüntü üzerinden daha hızlı tespit edilebilir.
Otomatik yüksek ve düşük sıcaklık takibi sayesinde termal multimetre, görüntü içerisindeki sıcak ve soğuk bölgelerin belirlenmesini kolaylaştırır. Bu özellik özellikle önleyici bakım ve arıza tespit çalışmalarında önemli bir kullanım avantajı sağlar.
True RMS Multimetre ile Elektriksel Ölçüm
FNIRSI TDM-120P, termal görüntülemenin yanı sıra 19.999 sayımlı True RMS dijital multimetre fonksiyonlarına sahiptir. AC/DC voltaj, direnç, kapasitans, diyot ve süreklilik ölçümlerinin tek cihaz üzerinden gerçekleştirilebilmesi, saha çalışmalarında taşınması gereken test ekipmanı sayısını azaltmaya yardımcı olur.
Veri tutma, maksimum/minimum değer görüntüleme ve otomatik aralık seçimi gibi fonksiyonlar, True RMS multimetre ile gerçekleştirilen bakım ve arıza tespit işlemlerini daha pratik hale getirir.

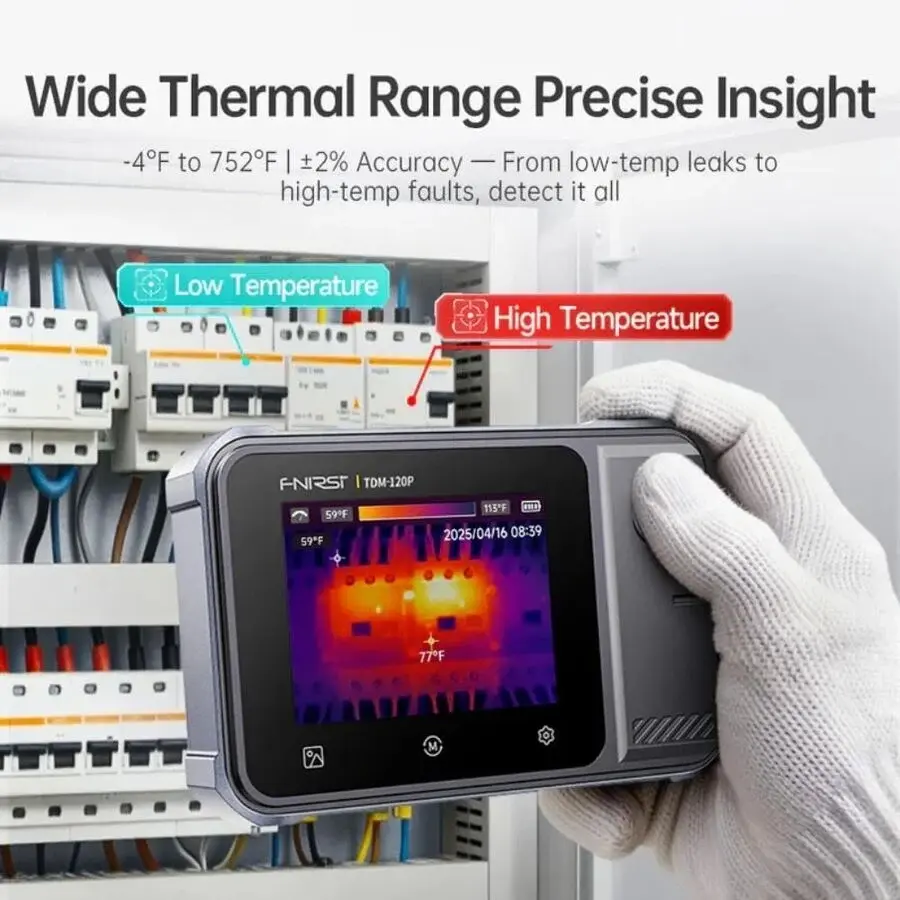

Elektrik Panolarında Termal Kontrol
FNIRSI TDM-120P termal kameralı multimetre, elektrik panolarında aşırı ısınan bağlantıların, terminallerin ve elektriksel bileşenlerin kontrol edilmesine yardımcı olur. Önce termal kamera ile sıcaklık farkı tespit edilebilir, ardından aynı cihazın multimetre fonksiyonları kullanılarak ilgili elektriksel değerler kontrol edilebilir.
Termal görüntüleme ve elektriksel ölçümün aynı cihazda bulunması, bakım personelinin arıza tespit sürecini daha sistematik ve verimli şekilde yürütmesini destekler.
FNIRSI TDM-120P Kullanım Alanları
- Elektrik panosu termal kontrolleri
- Elektrik tesisatlarında arıza tespiti
- Endüstriyel bakım ve kestirimci bakım uygulamaları
- HVAC ve iklimlendirme sistemleri
- Elektronik devre ve PCB kontrolleri
- Otomotiv elektrik ve elektronik sistemleri
- Makine ve motor sıcaklık kontrolleri
- Isıtma ve soğutma sistemlerinin incelenmesi
- Teknik servis ve bakım çalışmaları
- Laboratuvar ve Ar-Ge uygulamaları
- Enerji sistemleri ve güç elektroniği kontrolleri
- Sıcak ve soğuk nokta tespiti
FNIRSI TDM-120P Termal Multimetre Avantajları
- Termal kamera ve True RMS multimetreyi tek cihazda birleştirir.
- 120 × 90 IR çözünürlük ile termal görüntüleme sağlar.
- -20°C ile 400°C arasında sıcaklık ölçümü yapabilir.
- 19.999 sayımlı multimetre ile yüksek çözünürlüklü elektriksel ölçüm sunar.
- AC/DC voltaj, direnç, kapasitans, diyot ve süreklilik testlerini destekler.
- Otomatik sıcak ve soğuk nokta takibi ile arıza tespitini kolaylaştırır.
- 7 farklı termal renk paleti ile farklı analiz ihtiyaçlarına uyum sağlar.
- Ayarlanabilir emisivite ile farklı yüzeylerin sıcaklık ölçümlerini destekler.
- 2.8 inç dokunmatik ekran ile kolay kullanım sunar.
- SD kart desteği sayesinde termal görüntülerin kayıt altına alınmasını sağlar.
- USB bağlantısı ile kayıtların bilgisayara aktarılmasını destekler.
- Type-C şarj desteği ve taşınabilir yapısıyla saha kullanımına uygundur.
Neden FNIRSI TDM-120P Termal Multimetre Tercih Edilmeli?
FNIRSI TDM-120P Termal Multimetre, elektriksel ölçüm ile termal arıza tespitini tek cihaz üzerinden gerçekleştirmek isteyen profesyonel kullanıcılar için geliştirilmiş çok fonksiyonlu bir test çözümüdür. 120 × 90 termal çözünürlüğü, -20°C ~ 400°C sıcaklık ölçüm aralığı, 19.999 sayımlı True RMS multimetresi ve dokunmatik ekranıyla bakım ve arıza tespit çalışmalarında kapsamlı kullanım sunar.
Elektrik panoları, HVAC sistemleri, elektronik devreler, otomotiv uygulamaları ve endüstriyel ekipmanlarda kullanılabilen FNIRSI TDM-120P termal kameralı multimetre, önce sıcaklık anomalilerinin görüntülenmesine, ardından elektriksel ölçümlerle sistemin ayrıntılı olarak kontrol edilmesine imkan tanır. Termal kamera ve dijital multimetre fonksiyonlarını bir araya getiren yapısıyla profesyonel saha, servis, bakım ve Ar-Ge uygulamaları için güçlü bir ölçüm çözümüdür.
