NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, telefon, ağ, koaksiyel ve farklı iletişim kablolarının izlenmesi, tanımlanması ve temel bağlantı kontrollerinin yapılması için geliştirilmiş bir ton jeneratörü ve amplifikatör prob setidir.
Cat3, telefon, koaksiyel ve ses/video sinyal kablolarında açık devre, kısa devre ve yanlış kablolama gibi durumların araştırılmasını destekleyen NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, aynı zamanda analog telefon hatlarında bekleme, çalma, meşgul ve polarite durumlarının kontrolünde kullanılabilir.
0.6~2kHz çalışma frekansı, 1,5 km'ye kadar maksimum test mesafesi, RJ11 ve timsah klips bağlantıları, TONE/OFF/CONT modları ve kulaklık girişine sahip prob ünitesiyle NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, telekomünikasyon ve kablo bakım uygulamalarında kullanılabilecek taşınabilir bir test çözümüdür.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Öne Çıkan Özellikleri
1,5 km'ye Kadar Test
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, kaynak teknik bilgiye göre maksimum 1,5 km test mesafesini destekler.
0.6~2kHz Ton Frekansı
Ton jeneratörü ve amplifikatör probu 0.6~2kHz frekans aralığında çalışır.
TONE / OFF / CONT
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, kablo izleme ve süreklilik kontrolü için TONE, OFF ve CONT çalışma modlarını destekler.
Telefon Hattı Testi
Analog telefon hatlarında bekleme, çalma, meşgul ve polarite durumlarının tespit edilmesini destekler.
RJ11 + Timsah Klips
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, RJ11 ve timsah klips bağlantılarıyla farklı kablo ve tel tiplerinde kullanılabilir.
Kulaklık Girişi
Amplifikatör probunda bulunan kulaklık girişi sesli kablo takip uygulamalarını destekler.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Detaylı Açıklama
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, kablo demetleri içerisinde belirli bir hattın bulunması ve izlenmesi için ton sinyali kullanan iki parçalı bir kablo test sistemidir.

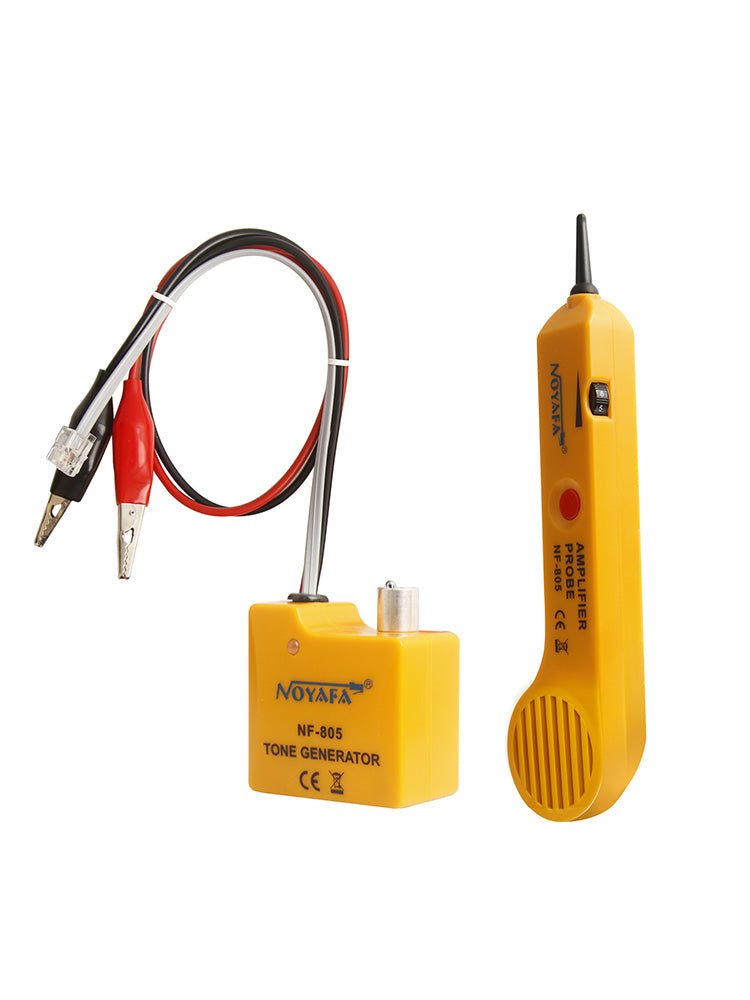

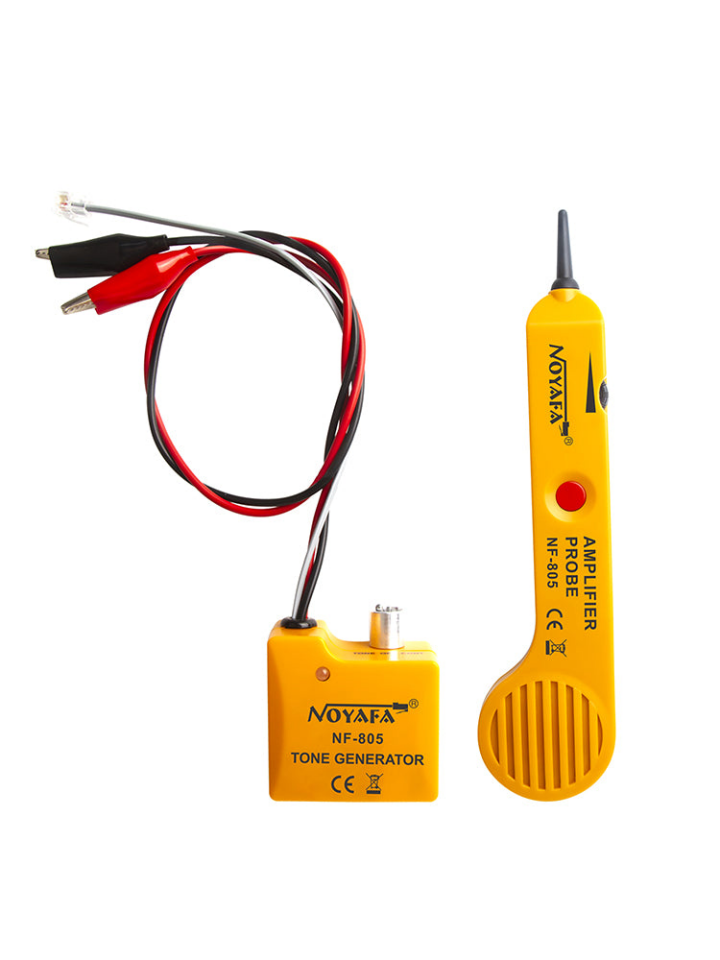

Sistem bir NF-805 ton jeneratörü ve bir NF-805 amplifikatör probundan oluşur.
Ton jeneratörü kabloya sinyal gönderirken amplifikatör probu bu sinyalin takip edilmesini destekler.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, Cat3, telefon, koaksiyel ve ses/video sinyal kablolarının kontrolünde kullanılabilir.
Kaynak ürün açıklamasında cihazın açık devre, kısa devre ve yanlış kablolama durumlarının araştırılmasını desteklediği belirtilmiştir.
Ton jeneratörü üzerinde TONE, OFF ve CONT fonksiyon seçimleri bulunmaktadır.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti CONT modu üzerinden standart süreklilik kontrollerini destekler.
TONE modu ise kablonun ton sinyali üzerinden izlenmesi amacıyla kullanılır.
Ton jeneratörünün frekans aralığı 0.6~2kHz olarak verilmiştir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti için maksimum test mesafesi kaynak teknik bilgilerde 1,5 km olarak belirtilmiştir.
Ton jeneratörünün maksimum çalışma akımı ≤20mA'dir.
Kaynakta ton modu “iki notalı ton” şeklinde belirtilmiştir.

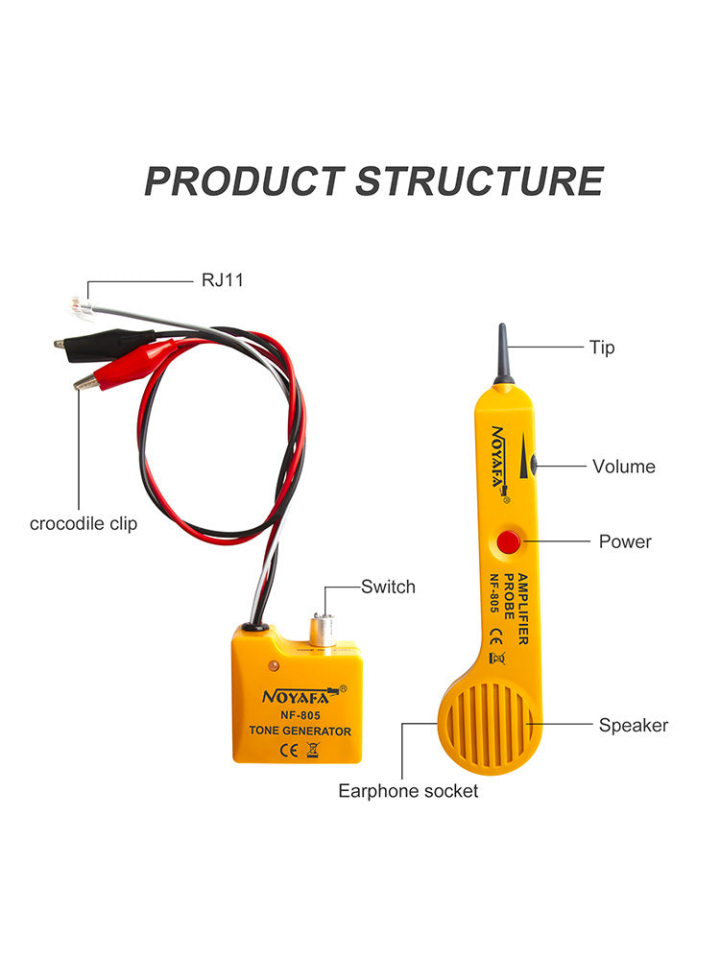

NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti RJ11 6 pin2c bağlantı noktası ve timsah klipsleri üzerinden farklı hatlarla bağlantı kurulmasını destekler.
Uyumlu kablolar arasında enerjisiz AC kablosu, telefon ve bükümlü çift kablolar ile farklı ses ve veri kategorilerindeki kablolar belirtilmiştir.
Süreklilik testinde kaynak teknik bilgilerde 1 LED ve ≦10Ω değeri verilmiştir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti için maksimum sinyal voltajı 8Vp-p, gerilim koruması ise DC 48V olarak belirtilmiştir.
Ton jeneratöründe düşük pil göstergesi 7V seviyesinde LO BAT LED üzerinden belirtilir.
Amplifikatör probunun çalışma frekansı da 0.6~2kHz olarak verilmiştir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti amplifikatör probunda maksimum çalışma akımı ≦70mA'dir.
Prob üzerinde TONE, OFF ve CONT konumlarına sahip mod anahtarı ve 1 adet kulaklık girişi bulunmaktadır.
Analog telefon hatlarında bekleme, çalma ve meşgul durumlarının tespit edilmesi ve polarite kontrolü cihazın desteklenen fonksiyonları arasında belirtilmiştir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, kaynak açıklamaya göre telekom ekipmanlarının ve yönlendiricilerin canlı güç durumunun kontrol edilmesine yönelik de kullanılabilir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Teknik Özellikleri
| Marka | NOYAFA |
| Model | NF-805 |
| Ürün Tipi | Ton Jeneratörü ve Amplifikatör Prob Kiti |
| Çalışma Frekansı | 0.6~2kHz |
| Maksimum Test Mesafesi | 1,5 km |
| Ton Modu | İki notalı ton |
| Fonksiyon Modları | TONE / OFF / CONT |
| Bağlantılar | RJ11 (6 pin2c), timsah klipsleri |
| Telefon Hattı Testi | Bekleme / Çalma / Meşgul / Polarite |
| Telekom Ekipmanı Kontrolü | Kaynakta canlı güç durumu kontrolü olarak belirtilmiştir |
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Ton Jeneratörü Özellikleri
| Ton Frekansı | 0.6~2kHz |
| Maksimum Test Mesafesi | 1,5 km |
| Maksimum Çalışma Akımı | ≤20mA |
| Ton Modu | İki notalı ton |
| Bağlantı Noktası | RJ11 (6 pin2c), timsah klipsleri |
| Fonksiyon Seçimi | TONE / OFF / CONT |
| Süreklilik Testi | 1 LED (≦10Ω) |
| Maksimum Sinyal Voltajı | 8Vp-p |
| Gerilim Koruması | DC 48V |
| Düşük Pil Göstergesi | 7V, LO BAT LED |
| Pil | 2 adet; pil tipi ve voltajı kaynakta belirtilmemiştir |

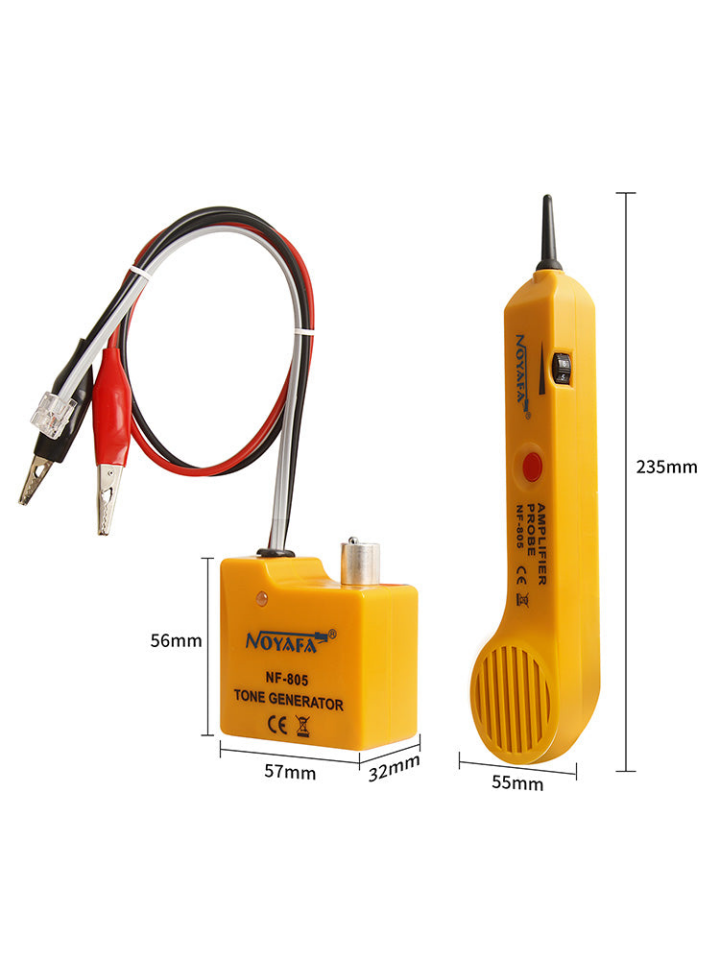

| Boyutlar | 65 x 58 x 34 mm |
| Ağırlık | 97 g |
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Amplifikatör Probu Özellikleri
| Frekans | 0.6~2kHz |
| Maksimum Çalışma Akımı | ≦70mA |
| Başlatma Modu | Geçiş anahtarı |
| Fonksiyon Seçimi | 3 pozisyon |
| Mod Anahtarı | TONE / OFF / CONT |
| Kulaklık Girişi | 1 adet |
| Boyutlar | 230 x 56 x 25 mm |
| Ağırlık | 116 g |
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Uyumlu Kablo Türleri
Ağ / iletişim kabloları
Telefon ve bükümlü çift kablolar
Koaksiyel kablo
Sinyal kabloları
Enerjisiz AC kablosu
Timsah klips üzerinden
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Test Fonksiyonları
TONE modu
CONT modu
Kontrol desteği
Kontrol desteği
Kontrol desteği
Durum ve polarite testi
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Telefon Hattı Test Fonksiyonları
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, analog telefon hatlarında çeşitli hat durumlarının kontrol edilmesini destekler.
- Bekleme durumunun tespiti
- Çalma durumunun tespiti
- Meşgul durumunun tespiti
- Telefon hattı polarite kontrolü
Kaynak ürün açıklamasında ayrıca telekom ekipmanları ve yönlendiricilerin canlı güç durumunun kontrol edilmesine yönelik kullanım da belirtilmiştir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Teknik Veri Notu
Kaynakta ton jeneratörünün pil bilgisi yalnızca “Pil: 2 adet” şeklinde verilmiştir. Pil tipi, gerilimi ve bu pillerin standart paket içeriğine dahil olup olmadığı belirtilmemiştir.
Ton modu kaynakta “İki notalı ton” olarak belirtilmiştir. Bu ifade ek bir teknik yorum yapılmadan korunmuştur.
Kaynakta cihazın “piyasadaki mevcut tüm ton üreteçleriyle” çalıştığı belirtilmektedir. Ancak desteklenen üçüncü taraf ton jeneratörlerinin marka/model listesi veya uyumluluk koşulları ayrıca verilmemiştir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Kutu İçeriği
Kaynak ürün isminden ve teknik bölümünden sistemin aşağıdaki iki ana üniteden oluştuğu anlaşılmaktadır:
- NF-805 Ton Jeneratörü
- NF-805 Amplifikatör Probu
Bunların dışında NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti için ayrıntılı standart paket içeriği mevcut ürün verilerinde belirtilmemiştir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Kullanım Alanları
- Telefon Hatları: NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, analog telefon hatlarının izlenmesi, durum ve polarite kontrollerinde kullanılabilir.
- Ağ Kabloları: Cat3 ve farklı veri kablolarının bulunması ve bağlantı sorunlarının araştırılmasını destekler.
- Koaksiyel Kablolar: NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, koaksiyel hatlarda süreklilik ve kablo takip uygulamalarında kullanılabilir.
- Ses / Video Sistemleri: Ses ve video sinyal kablolarının izlenmesi ve bağlantı kontrollerinde kullanılabilir.
- Telekomünikasyon: Hatların bulunması ve telekom ekipmanlarının kaynakta belirtilen canlı güç durumunun kontrol edilmesini destekler.
- Teknik Servis: NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, açık devre, kısa devre ve yanlış kablolama sorunlarının araştırıldığı bakım uygulamalarında kullanılabilir.
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Avantajları
Neden NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti Tercih Edilmeli?
NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, kablo bulma, süreklilik kontrolü ve telefon hattı testlerini tek bir taşınabilir sistemde bir araya getiren çok fonksiyonlu bir kablo test çözümüdür.
0.6~2kHz çalışma frekansı, 1,5 km maksimum test mesafesi, TONE/OFF/CONT modları, RJ11 ve timsah klips bağlantıları; farklı kablo takip ve servis uygulamalarını destekler.
Analog telefon hattı durum ve polarite testi, 8Vp-p maksimum sinyal voltajı, DC 48V gerilim koruması ve kulaklık girişli amplifikatör probuyla NOYAFA NF-805 Telefon ve Ağ Hattı Testi için Ton Jeneratörü ve Prob Kiti, telekomünikasyon, ağ kurulumu ve teknik bakım çalışmalarında kullanılabilecek kapsamlı bir ton jeneratörü ve prob setidir.
