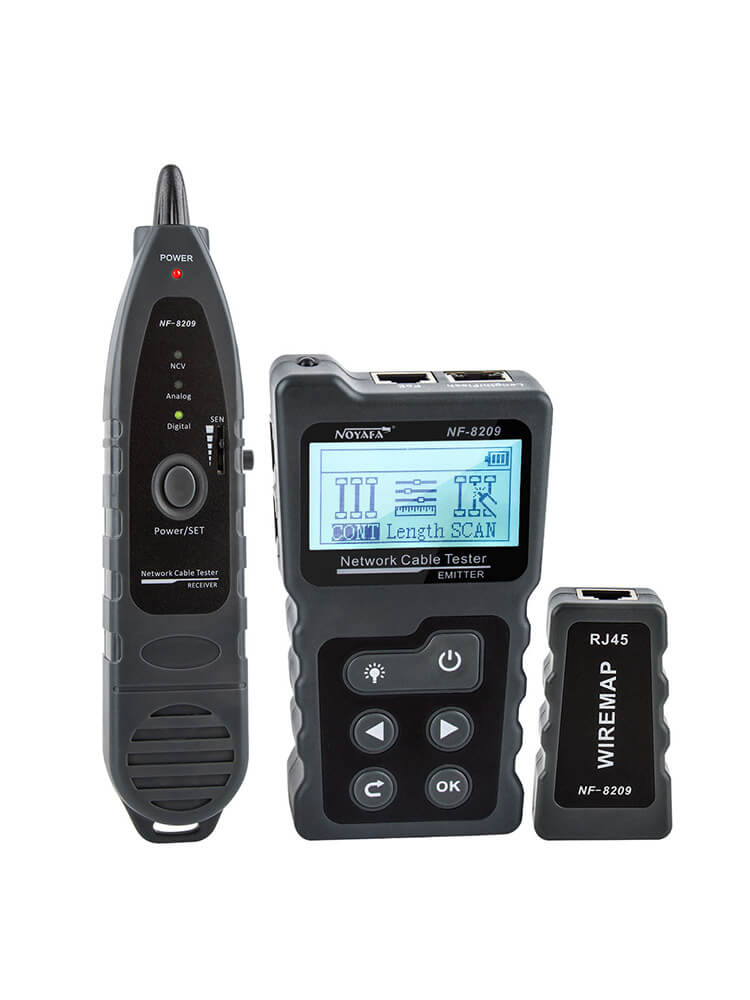

NOYAFA NF-8209 Ağ Kablosu Test Cihazı

NOYAFA NF-8209 Ağ Kablosu Test Cihazı, CAT5e, CAT6 ve CAT6a ağ kablolarının izlenmesi, kablo haritasının kontrol edilmesi, uzunluğun ölçülmesi ve PoE bağlantılarının analiz edilmesi için geliştirilmiş çok fonksiyonlu bir network test cihazıdır.

Dijital, analog ve PoE olmak üzere üç farklı kablo izleme moduna sahip NOYAFA NF-8209 Ağ Kablosu Test Cihazı, STP ve UTP kablolarda açık devre, kısa devre ve çapraz bağlantı gibi yaygın bağlantı sorunlarının kontrol edilmesini destekler.

2,5–500 m kablo uzunluğu ölçümü, PoE testi, Port Flash, temassız AC gerilim algılama, ayarlanabilir alıcı hassasiyeti ve arka aydınlatmalı LCD ekran özellikleriyle NOYAFA NF-8209 Ağ Kablosu Test Cihazı, network kurulumu ve teknik servis uygulamalarında kullanılabilecek kapsamlı bir test çözümüdür.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı, Ethernet kablolarının izlenmesi ve bağlantı sorunlarının kontrol edilmesi için ton üreteci ve alıcı prob kullanan çok fonksiyonlu bir ağ test sistemidir.

Cihaz hedef kablonun ses frekansı ve seviyesi üzerinden bulunmasını destekler.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı dijital, analog ve PoE olmak üzere üç kablo izleme moduna sahiptir.

Bu modlar farklı network ve saha koşullarında kablo güzergahının takip edilmesini destekler.

Cihaz CAT5e, CAT6 ve CAT6a sınıfındaki STP ve UTP kablolarla kullanılabilir.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı, kablo haritası fonksiyonuyla açık devre, kısa devre ve çapraz bağlantı gibi temel kablo sorunlarının kontrol edilmesine yardımcı olur.

Kablo uzunluğu ölçüm fonksiyonu kaynak ürün açıklamasında 2,5 m ile 500 m / 8,2 ft ile 1640 ft aralığında belirtilmiştir.

Kaynak ayrıca uzunluk ölçümünde %98 doğruluk ifadesini kullanmaktadır.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı PoE test fonksiyonuyla Ethernet kablolamasındaki farklı güç parametrelerinin kontrol edilmesini destekler.

Kaynakta PoE voltajı, güç kaynağı polaritesi, güç kaynağı modu ve PSE tipi test edilebilen bilgiler arasında belirtilmiştir.

PSE tipi kaynak açıklamasında “af veya standart” şeklinde verilmiştir.

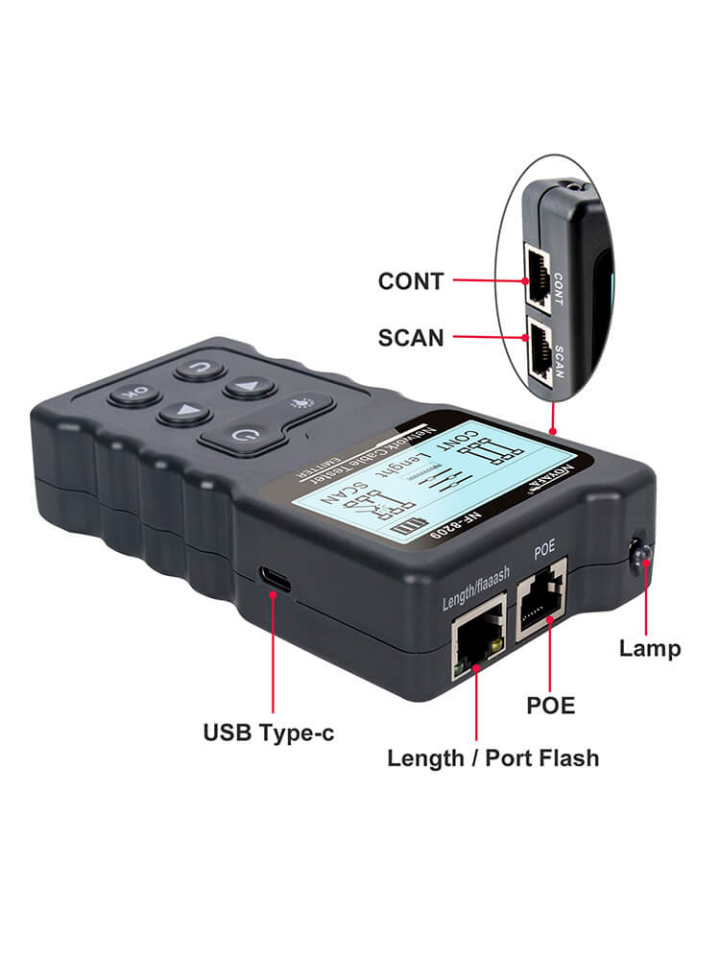

NOYAFA NF-8209 Ağ Kablosu Test Cihazı, Port Flash fonksiyonuyla switch, modem, router ve diğer Ethernet cihazlarındaki hedef portun bulunmasına yardımcı olur.

Bu fonksiyon ilgili portun yanıp sönme oranı üzerinden bağlantının tanımlanmasını destekler.

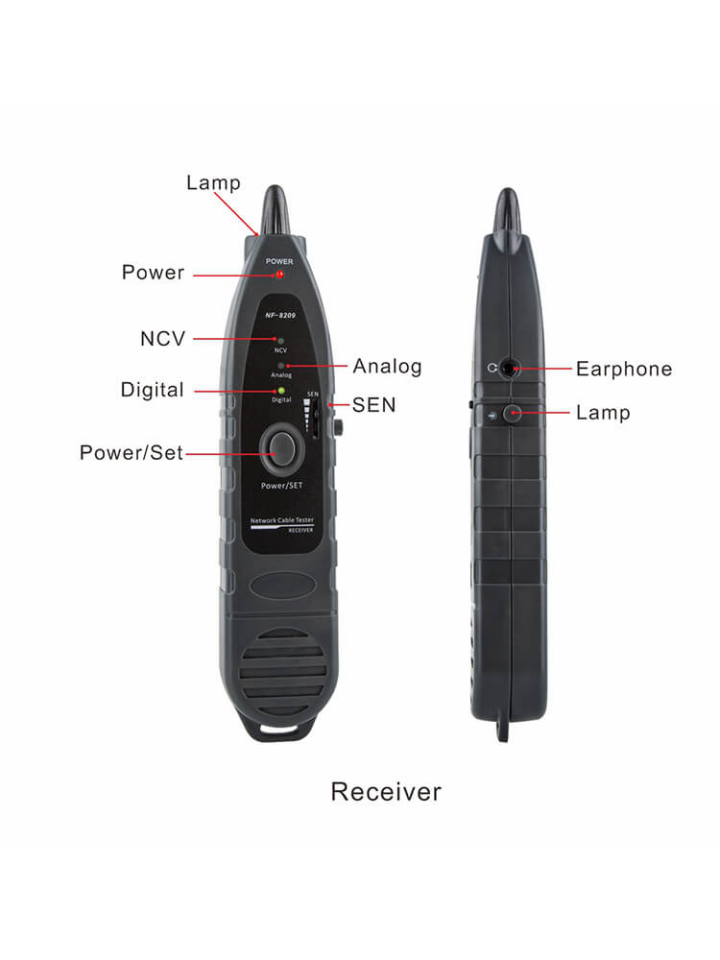

Alıcı ünitesinde temassız AC voltaj algılama fonksiyonu bulunmaktadır.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı alıcısında ayarlanabilir hassasiyet ve aydınlatma fonksiyonu da yer alır.

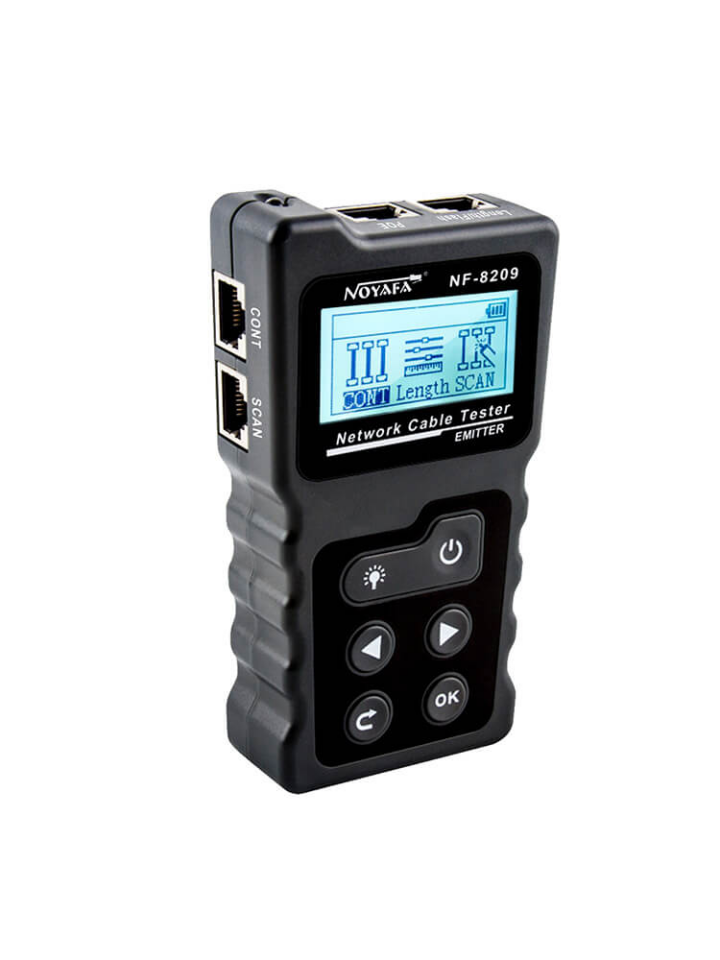

Vericide arka aydınlatmalı LCD ekran bulunur.

Verici ünitenin desteklenen fonksiyonları arasında kablo haritası, uzunluk testi, kablo tarama, PoE testi, Port Flash ve aydınlatma bulunmaktadır.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı vericisi 3 adet AAA pil ile çalışır.

Kaynakta AAA pillerin ürüne dahil olmadığı açıkça belirtilmiştir.

Verici için düşük pil uyarısı 2.7V olarak verilmiştir.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı vericisinde otomatik kapanma 15 dakika, 30 dakika, 60 dakika veya KAPALI olarak ayarlanabilir.

Verici gerilim koruması DC 48V 5mA ve maksimum çalışma akımı <150mA olarak belirtilmiştir.

Alıcı ünitesi 1 adet 9V pil ile çalışır ve bu pil de kaynakta ürüne dahil değildir.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı alıcısı için düşük pil uyarısı 6±0.5V ve maksimum çalışma akımı <100mA olarak verilmiştir.

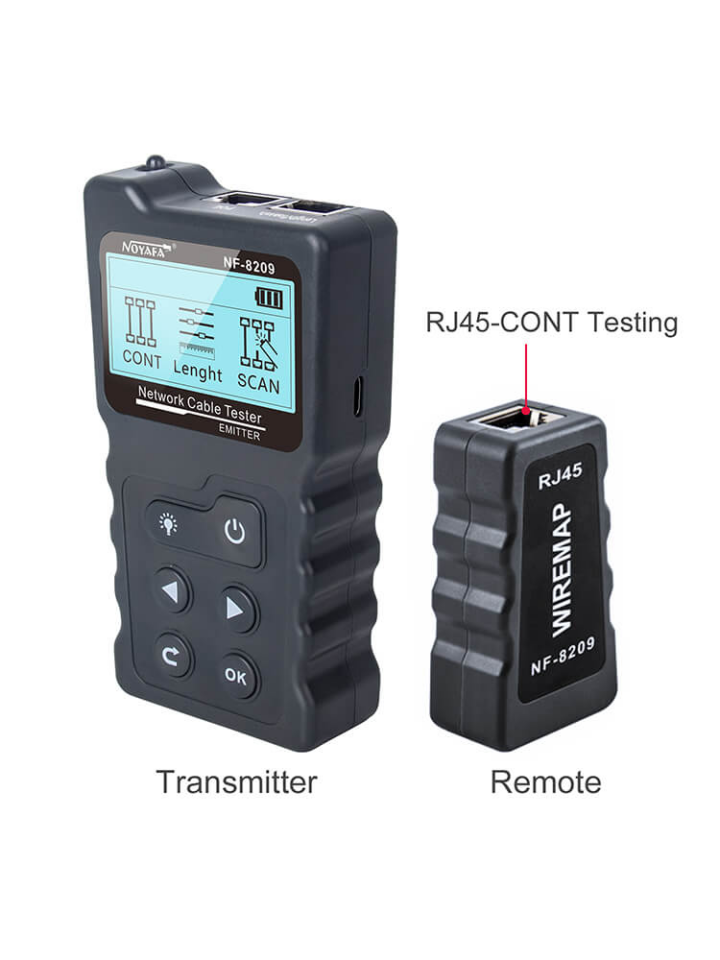

Sistem ayrıca RJ45 bağlantı noktasına sahip uzak test ünitesiyle kablo haritası kontrollerini destekler.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı, CAT5e, CAT6 ve CAT6a ağ kablolarının uzunluğunu ölçmek için kullanılabilir.

Kaynakta ölçüm aralığı 2,5 m – 500 m veya 8,2 ft – 1640 ft olarak belirtilmiştir.

Uzunluk ölçümü için kaynak açıklamasında %98 doğruluk ifadesi yer almaktadır.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı, PoE Ethernet hatlarındaki temel güç bilgilerinin değerlendirilmesini destekler.

• PoE voltaj kontrolü
• Güç kaynağı polaritesi
• Güç kaynağı modu
• PSE tipi

PSE tipi kaynak metinde “af veya standart” şeklinde belirtilmiştir.

NOYAFA NF-8209 Ağ Kablosu Test Cihazı, Ethernet cihazlarında hedef portun yanıp sönme üzerinden bulunmasını destekler.

• Switch portları
• Modem bağlantıları
• Router portları
• Diğer Ethernet cihazları

Bu özellik çok sayıda ağ kablosunun bulunduğu sistemlerde tüm kabloları sökmeden hedef bağlantının belirlenmesine yardımcı olur.

Kaynak ürün açıklamasında kablo uzunluğu ölçümü için “%98 doğruluk garantilidir” ifadesi kullanılmaktadır. Ancak bu doğruluğun hangi test koşullarında veya hangi kablo uzunluklarında geçerli olduğuna ilişkin ek tolerans tablosu verilmemiştir.

PoE test açıklamasında PSE tipi “af veya standart” şeklinde belirtilmiştir. Kaynakta bu ifadenin ayrıntılı teknik karşılığı açıklanmadığından farklı bir standarda dönüştürülmemiştir.

Temassız AC voltaj algılama özelliği açıkça belirtilmiş olsa da algılama için sayısal voltaj aralığı verilmemiştir. Bu nedenle diğer NF-8209 serisi modellerdeki NCV değerleri bu ürüne aktarılmamıştır.

Verici için DC 48V 5mA gerilim koruması bilgisi verilmiştir. Aynı değer uzak ünite için de belirtilmiştir. Bu değer cihazın genel AC/DC ölçüm aralığı olarak yorumlanmamıştır.

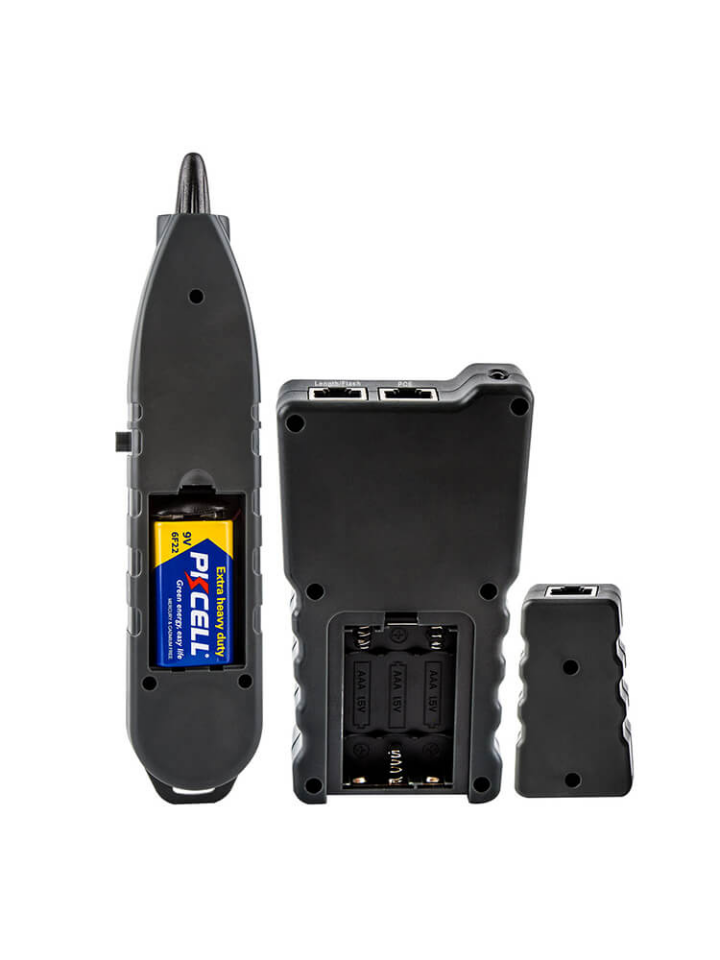

NOYAFA NF-8209 Ağ Kablosu Test Cihazı verici için 3 adet AAA, alıcı için 1 adet 9V pil gerektirir. Kaynakta bu pillerin kutuya dahil olmadığı açıkça belirtilmiştir.

Kaynak teknik bilgilerinden sistemin aşağıdaki ana üniteleri içerdiği anlaşılmaktadır:

• NF-8209 Verici
• NF-8209 Alıcı
• Uzak test ünitesi

3 adet AAA pil ve 1 adet 9V pil ürüne dahil değildir. Bunların dışında ayrıntılı aksesuar listesi mevcut kaynakta belirtilmemiştir.

• Network Kurulumları: NOYAFA NF-8209 Ağ Kablosu Test Cihazı, CAT5e, CAT6 ve CAT6a kabloların kurulum ve bağlantı kontrollerinde kullanılabilir.
• Kablo İzleme: Dijital, analog ve PoE tarama modları hedef ağ kablosunun bulunmasını destekler.
• Kablo Arıza Kontrolü: NOYAFA NF-8209 Ağ Kablosu Test Cihazı, açık devre, kısa devre ve çapraz bağlantı gibi sorunların araştırılmasında kullanılabilir.
• Kablo Uzunluğu Ölçümü: 2,5–500 m aralığındaki CAT5e, CAT6 ve CAT6a kabloların ölçülmesini destekler.
• PoE Sistemleri: PoE voltajı, polarite, güç modu ve PSE türünün kontrol edilmesine yardımcı olur.
• Port Bulma: NOYAFA NF-8209 Ağ Kablosu Test Cihazı, Ethernet cihazlarındaki hedef portun Port Flash fonksiyonuyla bulunmasını destekler.
• Teknik Servis: Kablo haritası, uzunluk testi, kablo tarama ve PoE kontrollerinin gerekli olduğu saha uygulamalarında kullanılabilir.

Neden NOYAFA NF-8209 Ağ Kablosu Test Cihazı Tercih Edilmeli?

NOYAFA NF-8209 Ağ Kablosu Test Cihazı, kablo izleme, kablo haritalama, uzunluk ölçümü, PoE analizi ve ağ portu bulma gibi temel network testlerini tek sistemde bir araya getiren çok fonksiyonlu bir test cihazıdır.

CAT5e, CAT6 ve CAT6a STP/UTP desteği, 2,5–500 m uzunluk ölçümü, dijital/analog/PoE tarama modları ve Port Flash fonksiyonu farklı kurulum ve bakım çalışmalarını destekler.

PoE parametre kontrolü, temassız AC gerilim algılama, ayarlanabilir hassasiyet, arka aydınlatmalı LCD ve ayrı verici/alıcı yapısıyla NOYAFA NF-8209 Ağ Kablosu Test Cihazı, network teknisyenleri ve teknik servis uygulamaları için kapsamlı bir kablo test çözümüdür.
