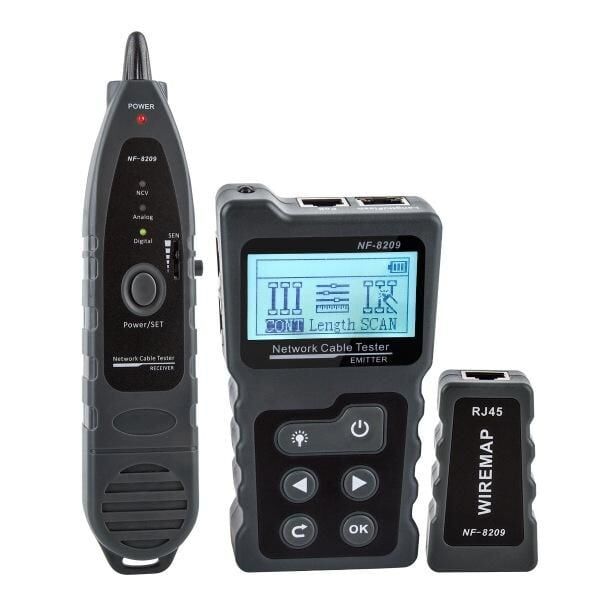

NOYAFA NF 8209 Kablo Test Aleti
NOYAFA NF 8209 Kablo Test Aleti, CAT5 ve CAT6 STP/UTP ağ kablolarında kablo haritası, uzunluk ölçümü, kırılma yeri tespiti, kablo tarama ve PoE kontrolü gibi farklı test fonksiyonlarını bir araya getiren çok fonksiyonlu bir network kablo test cihazıdır.
2–200 m uzunluk test aralığı ve ±1.6 m kaynak doğruluk değeri sunan NOYAFA NF 8209 Kablo Test Aleti, kablo haritası ve tarama uygulamalarında 600 m'ye kadar belirtilen maksimum mesafeyi destekler.
130 kHz tarama frekansı, AC filtresi, DC 5–60 V PoE test aralığı, IEEE 802.3af/at PSE desteği, arkadan aydınlatmalı LCD, alıcı hassasiyet ayarı ve AC voltaj algılama fonksiyonlarıyla NOYAFA NF 8209 Kablo Test Aleti, ağ kablolama ve teknik servis uygulamalarında kullanılabilecek kapsamlı bir test sistemidir.
NOYAFA NF 8209 Kablo Test Aleti Öne Çıkan Özellikleri
CAT5 / CAT6 Desteği
NOYAFA NF 8209 Kablo Test Aleti, CAT5 ve CAT6 kablolarda STP ve UTP bağlantı türlerini destekler.
2–200 m Uzunluk Testi
Kablo uzunluğu test aralığı kaynakta 2–200 m olarak belirtilmiştir.
Kırılma Yeri Tespiti
NOYAFA NF 8209 Kablo Test Aleti, kablo hattındaki kırılma yerinin belirlenmesini destekler.
600 m Tarama Mesafesi
Kablo haritası ve tarama bölümlerinde maksimum aralık kaynakta 600 m olarak verilmiştir.
PoE Testi
NOYAFA NF 8209 Kablo Test Aleti, DC 5–60 V standart ve standart olmayan PoE anahtarlarının kontrolünü destekler.
Arkadan Aydınlatmalı LCD
Verici ünitede 128 x 64 nokta yapısına sahip arkadan aydınlatmalı LCD ekran bulunur.
NOYAFA NF 8209 Kablo Test Aleti Detaylı Açıklama
NOYAFA NF 8209 Kablo Test Aleti, ağ kablolarının haritalanması, uzunluklarının ölçülmesi, kırılma yerlerinin tespit edilmesi ve kablo güzergâhının taranması için geliştirilmiş çok fonksiyonlu bir test cihazıdır.
Kaynak teknik tabloda desteklenen kablo tipleri CAT5 ve CAT6 olarak belirtilmiştir.
Her iki kategoride de STP ve UTP kablo tipleri desteklenmektedir.
NOYAFA NF 8209 Kablo Test Aleti, kablo haritası fonksiyonunda doğrudan anahtarla test özelliğine sahiptir.
Kablo haritası için maksimum test aralığı 600 m olarak belirtilmiştir.
Kablo uzunluğu ölçüm fonksiyonunda 2–200 m test aralığı bulunmaktadır.
NOYAFA NF 8209 Kablo Test Aleti için uzunluk ölçüm doğruluğu kaynakta ±1.6 m olarak verilmiştir.
Kırılma yeri tespit fonksiyonu da kaynak özellikleri arasında yer almaktadır.
Tarama fonksiyonu CAT5 ve CAT6 STP/UTP kablolarda kullanılabilir.
NOYAFA NF 8209 Kablo Test Aleti tarama sinyali için maksimum 8Vp-p sinyal voltajıyla belirtilmiştir.
Tarama frekansı 130 kHz olarak verilmiştir.
Cihazda AC filtresi bulunmaktadır.
Tarama için maksimum aralık da 600 m olarak belirtilmiştir.
NOYAFA NF 8209 Kablo Test Aleti, PoE test fonksiyonuna sahiptir.
PoE test aralığı DC 5–60 V olarak verilmiştir.
Kaynakta standart ve standart olmayan PoE anahtarlarının test edilmesine yönelik destek belirtilmiştir.
NOYAFA NF 8209 Kablo Test Aleti PoE voltaj göstergesine sahiptir.
PSE tipi kaynakta IEEE 802.3af/at olarak verilmiştir.
Verici ünitede arkadan aydınlatmalı 128 x 64 nokta LCD ekran bulunmaktadır.
NOYAFA NF 8209 Kablo Test Aleti verici ünitesi 3 adet AAA pil ile çalışır.
Kaynakta bu AAA pillerin dahil olmadığı açıkça belirtilmiştir.
Verici ünitenin düşük batarya uyarı değeri 2.7 V'dur.
Otomatik kapanma süreleri 15, 30 ve 60 dakika olarak belirtilmiştir.
NOYAFA NF 8209 Kablo Test Aleti verici bölümünde DC48 V / 5mA voltaj koruması bilgisi bulunmaktadır.
Vericinin maksimum çalışma akımı <150mA olarak verilmiştir.
Alıcı ünitede hassasiyet ayarı bulunmaktadır.
NOYAFA NF 8209 Kablo Test Aleti alıcısı AC voltaj algılama özelliğine sahiptir.
Alıcı üzerinde lamba fonksiyonu bulunmaktadır.
Alıcı ünitesi 1 adet 9 V pil ile çalışır ve kaynakta bu pilin dahil olmadığı belirtilmiştir.
Alıcı düşük batarya uyarısı 6 ± 0.5 V olarak verilmiştir.
Alıcının maksimum çalışma akımı <100mA'dir.
Uzak birimde kablo haritası bağlantı noktası RJ45 olarak belirtilmiştir.
NOYAFA NF 8209 Kablo Test Aleti Teknik Özellikleri
| Marka | NOYAFA |
| Model | NF 8209 |
| Ürün Tipi | Kablo Test Aleti / Ağ Kablosu Test Cihazı |
| Desteklenen Kablo Tipleri | CAT5 / CAT6, STP & UTP |
| Kablo Haritası Maksimum Aralık | 600 m |
| Uzunluk Test Aralığı | 2–200 m |
| Uzunluk Doğruluğu | ±1.6 m |
| Kırılma Yeri Tespiti | Var |
| Tarama Frekansı | 130 kHz |
| Maksimum Tarama Sinyal Voltajı | 8Vp-p |
| Tarama Maksimum Aralık | 600 m |
| AC Filtresi | Var |
| PoE Test Aralığı | DC 5–60 V |
| PoE Voltaj Göstergesi | Var |
| PSE Tipi | IEEE 802.3af/at |
| LCD | Arkadan aydınlatmalı 128 x 64 nokta |
NOYAFA NF 8209 Kablo Test Aleti Kablo Haritası Özellikleri
- Kablo tipi: CAT5 / CAT6
- Yapı: STP & UTP
- Doğrudan anahtarla test: Var
- Maksimum aralık: 600 m
NOYAFA NF 8209 Kablo Test Aleti, uzak birimde RJ45 kablo haritası bağlantı noktasını kullanır.
NOYAFA NF 8209 Kablo Test Aleti Uzunluk Ölçümü
NOYAFA NF 8209 Kablo Test Aleti Tarama Özellikleri
| Kablo Tipi | CAT5 / CAT6, STP & UTP |
| Maksimum Sinyal Voltajı | 8Vp-p |
| Tarama Frekansı | 130 kHz |
| AC Filtresi | Var |
| Maksimum Aralık | 600 m |
NOYAFA NF 8209 Kablo Test Aleti PoE Test Özellikleri
NOYAFA NF 8209 Kablo Test Aleti, PoE bağlantılarında gerilim ve PSE tipi kontrolünü destekler.
- PoE test aralığı: DC 5–60 V
- Standart PoE anahtarı: Desteklenir
- Standart olmayan PoE anahtarı: Kaynakta desteklenir olarak belirtilmiştir
- Voltaj göstergesi: Var
- PSE tipi: IEEE 802.3af/at
NOYAFA NF 8209 Kablo Test Aleti Verici Özellikleri
| LCD Gösterge | Arkadan aydınlatmalı 128 x 64 nokta |
| Güç Kaynağı | 3 x AAA pil |
| Pil Dahil mi? | Hayır |
| Düşük Batarya Uyarısı | 2.7 V |
| Otomatik Kapanma | 15 / 30 / 60 dakika |
| Voltaj Koruması | DC48 V 5mA |
| Maksimum Çalışma Akımı | <150mA |

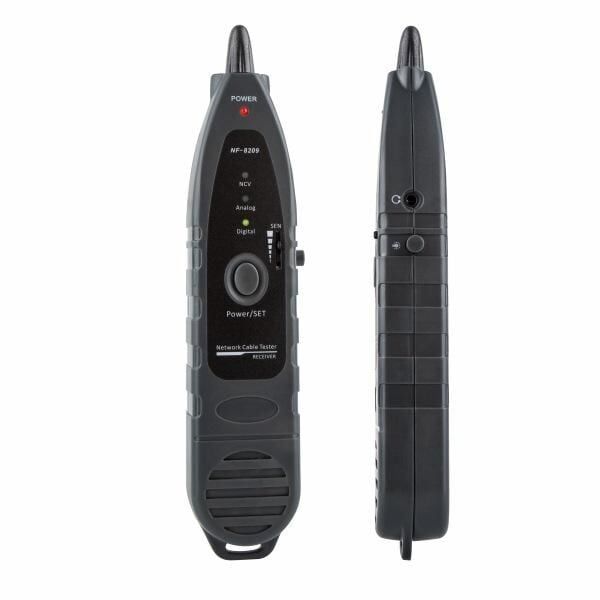

NOYAFA NF 8209 Kablo Test Aleti Alıcı Özellikleri
| Hassasiyet Ayarı | Var |
| AC Voltaj Algılama | Var |
| Lamba | Var |
| Güç Kaynağı | 1 x 9 V pil |
| Pil Dahil mi? | Hayır |
| Düşük Batarya Uyarısı | 6 ± 0.5 V |
| Maksimum Çalışma Akımı | <100mA |
NOYAFA NF 8209 Kablo Test Aleti Uzak Birim Özellikleri
- Kablo haritası bağlantı noktası: RJ45
- Voltaj koruması: DC48 V 5mA
NOYAFA NF 8209 Kablo Test Aleti teknik kaynağında uzak birim için bunun dışında ek bağlantı veya fiziksel özellik belirtilmemiştir.
NOYAFA NF 8209 Kablo Test Aleti Kullanım Alanları
- Ağ Kablolama: NOYAFA NF 8209 Kablo Test Aleti, CAT5 ve CAT6 STP/UTP kabloların kontrol edilmesinde kullanılabilir.
- Kablo Uzunluğu Ölçümü: 2–200 m arasındaki kablo uzunluklarının test edilmesini destekler.
- Kırılma Yeri Tespiti: NOYAFA NF 8209 Kablo Test Aleti, kablo üzerindeki kırılma yerinin araştırılmasını destekler.
- Kablo Tarama: 130 kHz sinyal ve AC filtre özelliğiyle hedef kablonun takip edilmesinde kullanılabilir.
- PoE Sistemleri: DC 5–60 V aralığında PoE bağlantı kontrolünü ve IEEE 802.3af/at PSE tipinin değerlendirilmesini destekler.
- Teknik Servis: Kablo haritası, uzunluk, tarama ve PoE test fonksiyonlarının birlikte gerektiği bakım uygulamalarında kullanılabilir.
NOYAFA NF 8209 Kablo Test Aleti Avantajları
NOYAFA NF 8209 Kablo Test Aleti Teknik Veri Notu
Kaynakta model adı NOYAFA NF 8209 Kablo Test Aleti şeklinde verilmiş ve teknik özellikler verici, alıcı ve uzak birim başlıkları altında sunulmuştur.
Kablo haritası ve tarama bölümlerinde maksimum mesafe 600 m olarak belirtilirken kablo uzunluğu ölçüm fonksiyonunun test aralığı 2–200 m olarak verilmiştir. Bunlar farklı fonksiyonlara ait değerler olduğundan birbiriyle birleştirilmemiştir.
Uzunluk ölçüm doğruluğu kaynakta yalnızca ±1.6 m olarak verilmiştir. Farklı uzunluk bantlarına göre değişen ayrı doğruluk değerleri belirtilmemiştir.
PoE bölümü DC 5–60 V standart / standart olmayan PoE anahtarı şeklinde verilmiştir. PSE tipi IEEE 802.3af/at olarak belirtilmiştir; bunun dışında PoE güç, pin dizilimi veya sınıf bilgisi mevcut kaynakta yer almamaktadır.
Verici bölümündeki DC48 V 5mA değeri kaynakta “Voltaj Koruması” olarak verilmiştir. Bu değer farklı bir maksimum giriş gerilimi veya PoE test aralığı şeklinde yorumlanmamıştır.
Alıcı için AC voltaj algılama özelliği belirtilmiştir ancak algılanabilen AC voltaj aralığı kaynakta verilmemiştir.
Verici 3 x AAA, alıcı ise 1 x 9 V pil ile çalışır. Kaynakta her iki pil grubunun da dahil olmadığı açıkça belirtilmiştir.
Cihazın fiziksel boyutları, ağırlığı, çalışma sıcaklığı, IP koruma sınıfı ve standart paket içeriğinin ayrıntılı listesi mevcut kaynakta belirtilmemiştir.
NOYAFA NF 8209 Kablo Test Aleti Kutu İçeriği
Kaynak teknik verileri verici, alıcı ve uzak birim başlıkları altında sunmaktadır. Ancak bu bölümler standart kutu içeriği listesi şeklinde açıkça belirtilmemiştir.
Bu nedenle NOYAFA NF 8209 Kablo Test Aleti için aksesuar adetleri veya standart paket kapsamı konusunda ek varsayım yapılmamıştır.
Verici için gerekli 3 x AAA pil ve alıcı için gerekli 1 x 9 V pilin pakete dahil olmadığı kaynakta açıkça belirtilmiştir.
Neden NOYAFA NF 8209 Kablo Test Aleti Tercih Edilmeli?
NOYAFA NF 8209 Kablo Test Aleti, CAT5 ve CAT6 STP/UTP ağ kablolarında kablo haritası, uzunluk ölçümü, kırılma yeri tespiti ve kablo tarama fonksiyonlarını bir araya getiren çok işlevli bir test cihazıdır.
2–200 m uzunluk testi, ±1.6 m kaynak doğruluk değeri, 600 m'ye kadar kablo haritası/tarama aralığı, 130 kHz tarama frekansı ve AC filtresi ağ kablolama çalışmalarında farklı test ihtiyaçlarını destekler.
DC 5–60 V PoE testi, IEEE 802.3af/at PSE desteği, arkadan aydınlatmalı LCD, hassasiyet ayarlı alıcı ve AC voltaj algılama fonksiyonuyla NOYAFA NF 8209 Kablo Test Aleti, network kurulumu, bakım ve teknik servis uygulamalarında kullanılabilecek kapsamlı bir kablo test çözümüdür.
