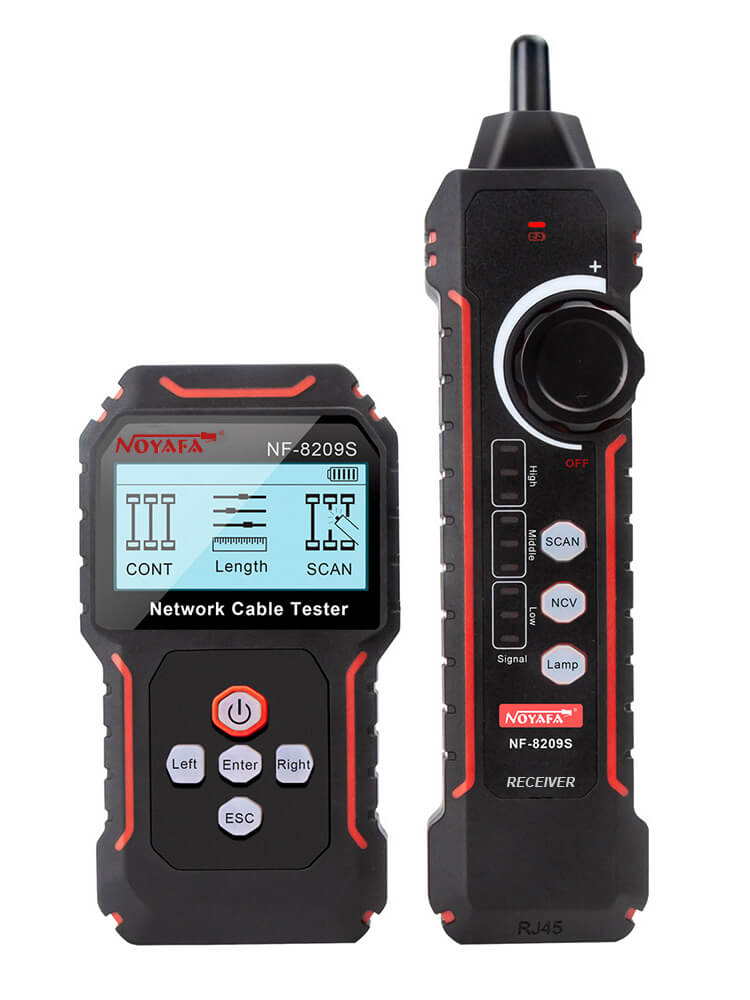

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, CAT5 ve CAT6 ağ kablolarının izlenmesi, bağlantı sırasının kontrol edilmesi, kablo uzunluğunun ölçülmesi ve PoE bağlantılarının analiz edilmesi için geliştirilmiş çok fonksiyonlu bir network test cihazıdır.

Analog ve dijital tarama modlarını bir araya getiren NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, CAT5/CAT6 STP ve UTP kablolarda normal bağlantı, açık devre, kısa devre ve çapraz bağlantı durumlarının kontrolünü destekler.

600 metreye kadar kablo haritalama ve tarama menzili, Port Blink, PoE testi, AC70V–1000V NCV algılama, RJ45 kalite kontrol testi, ayarlanabilir tarama hassasiyeti ve dahili 1400mAh lityum pilleriyle NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, network kurulumu ve teknik servis uygulamalarında kullanılabilecek kapsamlı bir test çözümüdür.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, ağ kablolarının bulunması, izlenmesi, sürekliliğinin kontrol edilmesi ve kablo bağlantı hatalarının araştırılması için kullanılan çok fonksiyonlu bir network test sistemidir.

Cihaz analog ve dijital olmak üzere iki farklı kablo tarama modunu destekler.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, anti-parazit probu, ayarlanabilir hassasiyet, ton üreteci ve LED aydınlatma özellikleriyle hedef kablonun farklı çalışma ortamlarında bulunmasını destekler.

Kaynak teknik özelliklerinde tarama frekansı 455KHz olarak verilmiştir.

Tarama sırasında maksimum sinyal voltajı 5V ± 1.0VP-P olarak belirtilmiştir.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu CAT5 ve CAT6 kablolarla kullanım için belirtilmiştir.

Kablo haritası fonksiyonunda hem STP hem de UTP kablo desteği bulunur.

Normal bağlantı, açık devre, kısa devre ve çapraz bağlantı gibi kablo durumlarının kontrol edilmesi desteklenir.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu kablo haritası fonksiyonu için kaynakta maksimum 600 m / 1.968 ft menzil ile belirtilmiştir.

Kablo izleme fonksiyonu için de maksimum menzil 600 m / 1.968 ft olarak verilmiştir.

Cihaz CAT5 ve CAT6 kabloların uzunluğunu ölçebilir.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu için genel ürün açıklamasında uzunluk ölçüm aralığı 2,5–500 m olarak belirtilmiştir.

Buna karşılık teknik özelliklerde uzunluk test aralığı 2,5–200 m / 8–656 ft şeklinde verilmiştir.

Kaynakta uzunluk doğruluğu mesafeye göre farklı değerlerle belirtilmiştir.

20 metreye kadar ölçümlerde ±4,6 m, 20–100 m aralığında ±2,4 m ve 100 m üzerindeki ölçümlerde ±3,2 m kaynak değerleri verilmiştir.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, Port Blink fonksiyonu üzerinden kablonun bağlı olduğu hub veya switch portunun belirlenmesini destekler.

Port testi 10M, 100M ve 1000M anahtarlarla kullanım için belirtilmiştir.

Kaynakta tam çift yönlü / yarım çift yönlü bağlantı tanıma fonksiyonu da bulunmaktadır.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, otomatik müzakere ve otomatik olmayan müzakere durumlarının tanınmasını destekler.

PoE testi üzerinden güç sağlayan pinlerin ve voltaj değerinin belirlenmesi desteklenir.

PSE türü için standart dışı ve IEEE802.3at/af kaynakta belirtilmiştir.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu PoE tarafında DC 5–60V gerilim test aralığıyla belirtilmiştir.

Güç kaynağı çekirdek jumper modu kaynakta son jumper, orta jumper, 8 çekirdekli güç kaynağı ve bilinmiyor seçenekleriyle verilmiştir.

Cihaz RJ45 bağlantı kalitesinin kontrol edilmesine yönelik kalite kontrol testine de sahiptir.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu kalite kontrol testinde 8P test tipini destekler.

Tepki süresi kaynakta 1 saniyeden uzun değil şeklinde belirtilmiştir.

Minimum tanınma mesafesi 10 cm / 3 in olarak verilmiştir.

Alıcı ünitede temassız gerilim algılama için NCV fonksiyonu bulunur.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu NCV fonksiyonu AC70V–1000V, 50/60Hz aralığında belirtilmiştir.

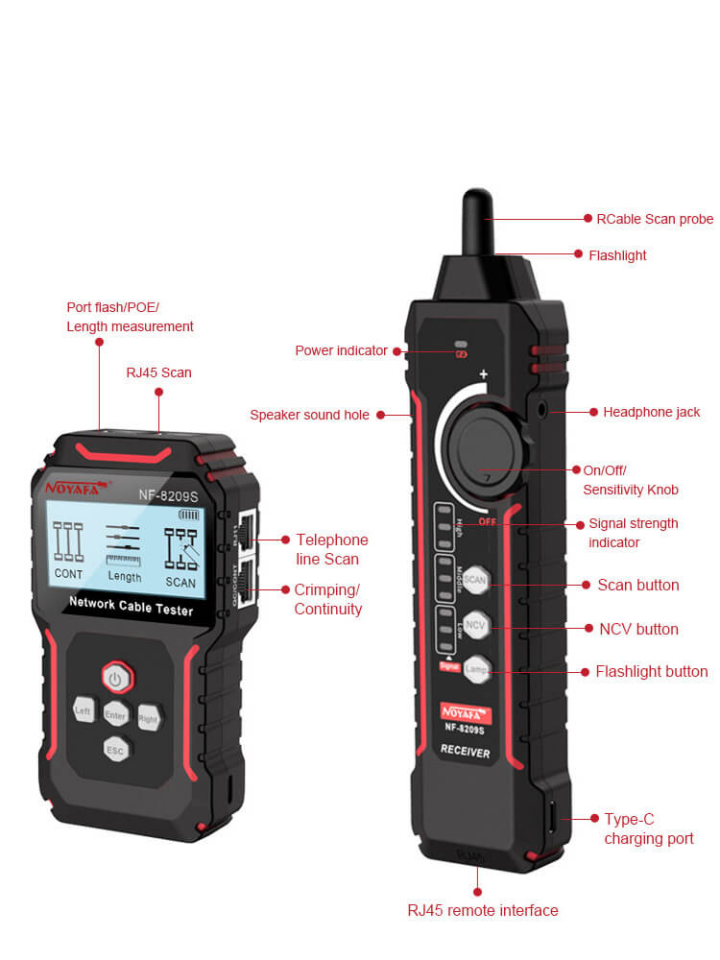

Alıcı ünitede ayarlanabilir tarama gücü, sesli komut, kulaklık girişi, güç göstergesi ve LED aydınlatma özellikleri bulunmaktadır.

Verici ünitede 180 x 64 arka aydınlatmalı LCD ekran bulunmaktadır.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu Çince ve İngilizce dil seçeneklerini destekler.

Verici RJ45 ve RJ11 bağlantı noktalarına, alıcı ise RJ45 bağlantı noktasına sahiptir.

Verici ve alıcı ünitelerinde ayrı ayrı 3.7V 1400mAh polimer lityum pil bulunur.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu USB-C üzerinden şarj edilebilir.

Vericide otomatik kapanma 15, 30 veya 60 dakika olarak ayarlanabilir ya da kapatılabilir.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, analog ve dijital olmak üzere çift modlu kablo izleme sistemine sahiptir.

• Analog tarama modu
• Dijital tarama modu
• 455KHz tarama frekansı
• 5V ± 1.0VP-P maksimum sinyal voltajı
• Ayarlanabilir tarama gücü
• Anti-parazit probu
• 600 m / 1.968 ft maksimum kaynak tarama menzili

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, PoE ağlarında güç kaynağı bilgilerinin kontrol edilmesini destekler.

• Güç sağlayan pinlerin belirlenmesi
• PoE voltajının kontrol edilmesi
• DC 5–60V kaynak gerilim test aralığı
• Standart dışı PSE tanıma
• IEEE802.3at/af PSE tanıma
• Son jumper modu
• Orta jumper modu
• 8 çekirdekli güç kaynağı modu
• Kaynakta “bilinmiyor” olarak belirtilen mod

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, hub veya switch üzerindeki port ışığının yanıp sönmesini kullanarak ilgili ağ portunun bulunmasını destekler.

Kaynakta ayrıca tam/yarım çift yönlü bağlantı ile otomatik/otomatik olmayan müzakere durumlarının tanınması belirtilmiştir.

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, kaynakta “sıkma kristalinin kalite kontrolü” olarak belirtilen bağlantı kontrol fonksiyonuna sahiptir.

Kaynak genel özelliklerinde ağ kablosu uzunluk ölçüm aralığı 2,5–500 m olarak belirtilmiştir. Teknik özellikler bölümünde ise aynı fonksiyon için 2,5–200 m / 8–656 ft değeri verilmiştir. Bu nedenle iki aralık tek bir değer halinde birleştirilmemiştir.

Uzunluk doğruluğu kaynakta ≤20m ±4,6m; 20–100m ±2,4m; >100m ±3,2m olarak verilmiştir. İlk aralıktaki ±4,6 m değeri diğer aralıklara kıyasla dikkat çekici olsa da kaynak bilgisi değiştirilmeden korunmuştur.

Kaynakta bir bölüm başlığı “Yetki Belgesi” şeklinde verilmiş, ancak bu bölümün altında DC 5–60V, jumper modu ve PSE türü gibi PoE ile ilişkili teknik bilgiler yer almıştır. İçerikte bu veriler PoE teknik özellikleri altında aktarılmıştır.

Kaynak ürün başlığında “Sıkma Önleyici, Sıkma” ve açıklamada “Sıkma kristalinin kalite kontrolü” ifadeleri bulunmaktadır. Bunların standart teknik karşılığı açıkça verilmediği için ürünün desteklediği fonksiyon RJ45 kalite kontrol testi olarak temkinli biçimde aktarılmıştır.

Kaynakta NCV için AC70V–1000V 50/60Hz ve cihaz giriş koruması için DC60V ayrı ayrı belirtilmiştir. Bu iki değer farklı işlevlere ait olduğundan birbirinin yerine kullanılmamıştır.

Mevcut ürün bilgilerinden sistemin iki ana üniteden oluştuğu anlaşılmaktadır:

• NF-8209S Verici
• NF-8209S Alıcı

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu için bunların dışında ayrıntılı standart aksesuar listesi mevcut kaynakta belirtilmemiştir.

• Network Kurulumları: NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, CAT5 ve CAT6 ağ kablolarının kurulum, bağlantı ve süreklilik kontrollerinde kullanılabilir.
• Kablo İzleme: Analog ve dijital tarama modlarıyla çok sayıda kablo arasından hedef hattın bulunmasını destekler.
• Kablo Arıza Kontrolü: NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, açık devre, kısa devre ve çapraz bağlantı problemlerinin araştırılmasında kullanılabilir.
• Kablo Uzunluğu Ölçümü: CAT5 ve CAT6 kabloların uzunluğunun kontrol edilmesini destekler.
• PoE Sistemleri: Güç pinleri, voltaj ve PSE türünün belirlenmesine yönelik testlerde kullanılabilir.
• Ağ Portu Bulma: NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, Port Blink ile 10M / 100M / 1000M switch ve hub portlarının bulunmasını destekler.
• RJ45 Bağlantı Kontrolü: 8P kalite kontrol fonksiyonuyla kaynakta belirtilen sıkma bağlantılarının değerlendirilmesini destekler.
• Elektriksel Ön Kontrol: Alıcıdaki NCV fonksiyonu AC70V–1000V aralığındaki gerilim alanlarının temassız algılanmasında kullanılabilir.

Neden NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu Tercih Edilmeli?

NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, kablo izleme, kablo haritalama, uzunluk ölçümü, PoE testi ve ağ portu tespitini tek sistemde bir araya getiren çok fonksiyonlu bir network test cihazıdır.

Analog/dijital tarama, 455KHz sinyal, CAT5/CAT6 STP/UTP desteği, 600 m kaynak tarama menzili, Port Blink ve RJ45 kalite kontrol fonksiyonları farklı network kurulum ve servis ihtiyaçlarını destekler.

AC70V–1000V NCV algılama, 180 x 64 arka aydınlatmalı ekran, kulaklık, LED aydınlatma ve her iki ünitede bulunan 3.7V 1400mAh polimer lityum pillerle NOYAFA NF-8209S Ağ Kablosu Test Cihazı Kablo Bulucu, ağ teknisyenleri ve teknik servisler için kapsamlı bir kablo test çözümüdür.
