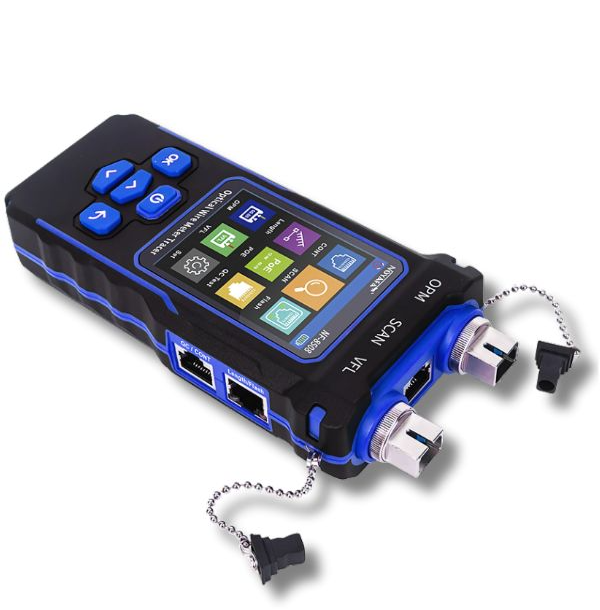

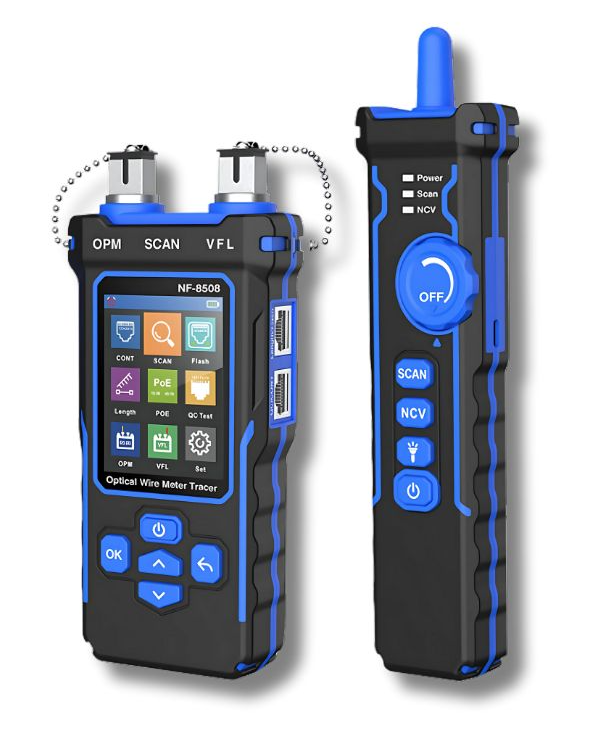

NOYAFA NF-8508 Fiber Optik Kablo Bulucu
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, CAT5/CAT6 ağ kablolarının izlenmesi, kablo haritalamasının yapılması, uzunluğun ölçülmesi ve fiber optik hatlarda optik güç ile görsel arıza kontrollerinin gerçekleştirilmesi için geliştirilmiş çok fonksiyonlu bir test cihazıdır.
Kablo süreklilik testi, 300 metreye kadar kablo izleme, 200 metreye kadar uzunluk ölçümü, Port Flash, PoE testi ve RJ45 sıkma kontrolü özelliklerini bir araya getiren NOYAFA NF-8508 Fiber Optik Kablo Bulucu, network kurulum ve bakım çalışmalarında farklı test işlemlerinin aynı cihaz üzerinden yürütülmesini destekler.
1310nm, 1550nm ve 1625nm tek modlu optik dalga boylarını destekleyen OPM fonksiyonu, görünür kırmızı ışıkla fiber arıza tespiti, NCV algılama, 3.7V 1500mAh polimer lityum pil ve Type-C şarj özellikleriyle NOYAFA NF-8508 Fiber Optik Kablo Bulucu, hem bakır ağ hem de fiber optik altyapılarda kullanılabilecek kapsamlı bir saha test çözümüdür.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Öne Çıkan Özellikleri
CAT5 / CAT6 Kablo Haritalama
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, açık devre, kısa devre, bölünme ve geçiş gibi bağlantı durumlarının LCD ekranda görüntülenmesini destekler.
300 m Kablo İzleme
Kaynak ürün açıklamasına göre hedef kablonun 300 metre / 984 feet mesafeye kadar izlenmesini destekler.
200 m Uzunluk Ölçümü
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, CAT5, CAT5e ve CAT6 kablolarında 200 metreye kadar uzunluk ölçümünü destekler.
OPM Fiber Ölçümü
1310nm, 1550nm ve 1625nm tek modlu dalga boylarında optik güç ölçüm fonksiyonu sunar.
PoE Testi
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, PoE güç pinleri, voltaj, polarite ve PSE durumunun kontrol edilmesini destekler.
NCV ve LED Lamba
Temassız gerilim algılama ve LED lamba fonksiyonları saha kullanımını destekler.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Detaylı Açıklama
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, ağ kablosu testleri ile fiber optik ölçüm fonksiyonlarını aynı cihazda bir araya getiren çok fonksiyonlu bir test çözümüdür.
Kaynak temel özelliklerde desteklenen ağ kablosu tipi CAT5/CAT6 olarak belirtilmiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu CAT5 ve CAT6 kablolarında kablo haritalama ve süreklilik kontrolü yapılmasını destekler.
LCD ekran üzerinden kablo uzunluğu ile açık devre, bölünme, kısa devre ve geçiş gibi hata durumlarının görüntülenebildiği kaynak açıklamasında belirtilmiştir.
Cihazda 455kHz tarama frekansı bulunmaktadır.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, ayarlanabilir sinyal gücü göstergesiyle kablo demetleri, farklı odalar, duvarlar ve tavanlar içerisindeki kabloların izlenmesini destekler.
Kablo izleme mesafesi kaynakta 300 metre / 984 feet olarak verilmiştir.
Ağ kablosu uzunluk ölçümü CAT5, CAT5e ve CAT6 kablolar için 200 metre / 656 feet'e kadar belirtilmiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu için uzunluk doğruluğu kablo mesafesine göre farklı değerlerle verilmiştir.
20 metreye kadar olan uzunluklarda kaynak doğruluk değeri ±1,6 m olarak belirtilmiştir.
20 m ile 100 m arasındaki uzunluklarda ±2,4 m, 100 m üzerindeki uzunluklarda ise ±3,2 m değeri verilmiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, Port Flash fonksiyonuyla ağ kablosunun bağlı olduğu switch, hub, panel veya router portunun bulunmasına yardımcı olur.
Kaynak genel özelliklerinde 10M, 100M ve 1000M ağ portlarıyla Port Flash kullanımından söz edilmektedir.
Port ile LCD ekran üzerinde senkronizasyon frekansının yanıp söndüğü de kaynak açıklamasında belirtilmiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu PoE ağlarının kontrol edilmesine yönelik test fonksiyonuna sahiptir.
PoE testi üzerinden güç sağlayan pinler, voltaj, polarite ve kaynakta PSE olarak belirtilen durumların kontrol edilmesi desteklenir.
PoE teknik özelliklerinde standart ve standart dışı yapı desteği belirtilmiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, kaynakta “Son bağlantı / Orta jumper / 8 çekirdekle güçlendirilmiştir” şeklinde belirtilen PoE bağlantı yapılarını da destekleyen bir cihaz olarak tanımlanmıştır.
Fiber optik tarafında cihaz bir optik güç ölçer fonksiyonuna sahiptir.
OPM dalga boyları 1310nm, 1550nm ve 1625nm olarak belirtilmiş ve bunların tek modlu dalga boyları olduğu kaynakta ifade edilmiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, optik fiberdeki güç ve kayıp değerlerinin ölçülmesine yönelik kullanılabilir.
Kaynak ürün açıklamasında ayrıca görünür kırmızı ışıkla fiber kopma noktalarının bulunmasını destekleyen görsel arıza tespit fonksiyonu bulunmaktadır.
Teknik özelliklerde bu fonksiyonla ilişkili olabilecek bir değer “NVL: 10Mw” şeklinde verilmiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu RJ45 konnektörlerde sıkma kontrolünü de destekler.
Kaynak teknik bilgilerinde “RJ45-8 Çekirdek” ve minimum uzunluk 210 cm ifadeleri yer almaktadır.
Cihazın alıcı ünitesinde temassız voltaj algılama için NCV fonksiyonu bulunur.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu üzerinde aydınlatma lambası ve düşük voltaj uyarısı da bulunmaktadır.
Kaynakta gerilim koruması 60V olarak belirtilmiştir.
Cihaz 3.7V 1500mAh polimer lityum pil ile çalışır ve Type-C konnektörü üzerinden şarj edilir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Teknik Özellikleri
| Marka | NOYAFA |
| Model | NF-8508 |
| Ürün Tipi | Fiber Optik ve Ağ Kablo Bulucu / Test Cihazı |
| Kablo Tipi | CAT5 / CAT6 |
| Kablo İzleme Mesafesi | 300 m / 984 ft |
| Uzunluk Ölçümü | CAT5 / CAT5e / CAT6, 200 m'ye kadar |
| Tarama Frekansı | 455kHz |
| Gerilim Koruması | 60V |
| Port Flash | Var |
| Port Hızları | 10M / 100M / 1000M |
| PoE Testi | Var |
| PoE Tipi | Standart / Standart dışı |
| PoE Kontrolleri | Pin / Voltaj / Polarite / PSE |
| Kaynak PoE Yapıları | Son bağlantı / Orta jumper / 8 çekirdekle güçlendirilmiştir |
| OPM | Var |
| OPM Dalga Boyları | 1310 / 1550 / 1625 nm |
| Fiber Tipi | Tek modlu |
| Görsel Arıza Tespiti | Görünür kırmızı ışık |
| Kaynakta Belirtilen NVL | 10Mw |
| RJ45 Sıkma Testi | RJ45-8 çekirdek |
| Kaynakta Belirtilen Minimum Uzunluk | 210 cm |
| NCV | Var |
| Lamba | Var |
| Düşük Voltaj Uyarısı | Var |
| Güç Kaynağı | 3.7V 1500mAh polimer lityum pil |
| Şarj Arayüzü | Type-C |
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Uzunluk Ölçüm Doğruluğu
| Kablo Uzunluğu | Kaynakta Belirtilen Doğruluk |
| ≤20 m | ±1,6 m |
| 20 m ~ 100 m | ±2,4 m |
| >100 m | ±3,2 m |
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Kablo Haritalama Fonksiyonları
Tespit desteği
Tespit desteği
Kontrol desteği
Kontrol desteği
LCD ekran gösterimi
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Kablo İzleme Özellikleri
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, ayarlanabilir sinyal gücü göstergesi üzerinden hedef kablonun bulunmasını destekler.
- Kablo demetleri arasında izleme
- Farklı odalardaki kabloları takip etme
- Duvar ve tavan güzergahlarındaki kabloları izleme
- 300 m / 984 ft kaynak izleme mesafesi
- 455kHz tarama frekansı
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Port Flash Fonksiyonu
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, bağlı ağ kablosu üzerinden hub, panel, router veya switch üzerindeki ilgili portun bulunmasını destekleyen Port Flash fonksiyonuna sahiptir.
Kaynakta 10M, 100M ve 1000M ağ portları belirtilmiştir.
Port ile LCD ekran üzerinde senkronizasyon frekansının yanıp sönmesi üzerinden ilgili bağlantının belirlenmesine yardımcı olur.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu PoE Test Fonksiyonu
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, PoE ağ bağlantılarının temel güç parametrelerinin kontrol edilmesini destekler.
- Güç sağlayan pinlerin belirlenmesi
- PoE voltaj kontrolü
- Polarite kontrolü
- PSE durum kontrolü
- Standart PoE
- Standart dışı PoE
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Optik Güç Ölçer Özellikleri
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, tek modlu fiber optik hatlarda optik güç ve kayıp ölçümünü destekleyen OPM fonksiyonuna sahiptir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Görsel Arıza Tespit Fonksiyonu
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, görünür kırmızı ışık kullanarak fiber hattındaki kopma noktalarının bulunmasını destekleyen görsel arıza tespit fonksiyonuna sahiptir.
Kaynak teknik özelliklerinde bu bölümle ilişkili olarak “NVL: 10Mw” değeri yer almaktadır. Terimin açılımı kaynakta belirtilmediğinden farklı bir teknik adlandırmaya çevrilmemiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu RJ45 Sıkma Testi
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, RJ45 konnektörlerin doğru şekilde sıkılıp sıkılmadığının kontrolünü destekler.
Kaynakta sıkma fonksiyonu RJ45-8 çekirdek olarak belirtilmiştir.
Bu bölümde ayrıca minimum uzunluk 210 cm olarak verilmiştir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Pil ve Şarj Özellikleri
| Pil Tipi | Polimer lityum |
| Pil Gerilimi | 3.7V |
| Pil Kapasitesi | 1500mAh |
| Şarj Arayüzü | Type-C |
| Düşük Voltaj Uyarısı | Var |
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Teknik Veri Notu
Kaynak teknik özelliklerinde Port Flash fonksiyonu “Liman Flaşı” şeklinde yazılmıştır. Genel özelliklerde aynı işlev açıkça Port Flash olarak tanımlandığından içerikte Port Flash adı kullanılmıştır.
Fiber optik görsel arıza tespit bölümünde “NVL: 10Mw” değeri bulunmaktadır. Bu ifadenin VFL veya başka bir optik fonksiyona karşılık geldiği kaynakta açıkça belirtilmediğinden farklı bir terime dönüştürülmemiştir.
PoE teknik özelliklerinde “Son bağlantı / Orta jumper / 8 çekirdekle güçlendirilmiştir” ifadeleri yer almaktadır. Kaynakta bu ifadelerin standart teknik karşılıkları açıklanmadığından değiştirilmeden aktarılmıştır.
RJ45 sıkma testi bölümünde “RJ45-8 Çekirdek, Min. uzunluk 210 cm'dir” bilgisi bulunmaktadır. 210 cm değerinin sıkma testindeki minimum kablo uzunluğunu ifade ettiği düşünülse de kaynakta ayrıca açıklanmadığından doğrudan bu şekilde teknik tabloya işlenmiştir.
Gerilim koruması kaynakta 60V olarak belirtilmiştir. Bu değer cihazın tüm fonksiyonlarında genel maksimum çalışma gerilimi olarak genişletilmemiştir.

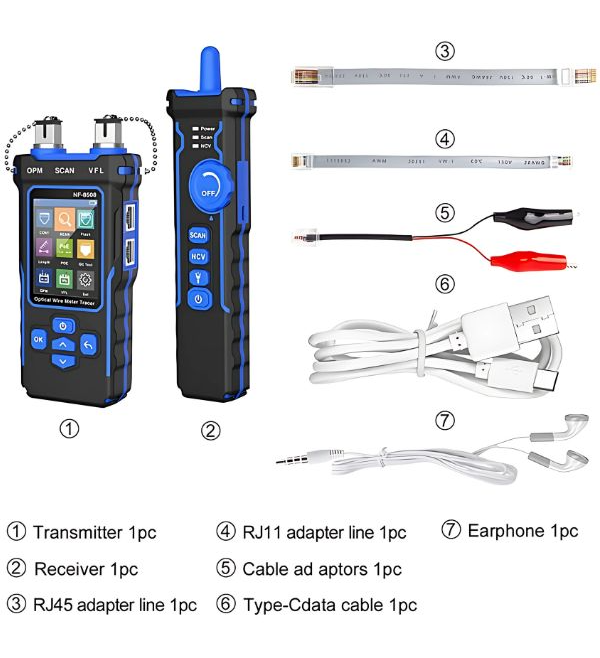

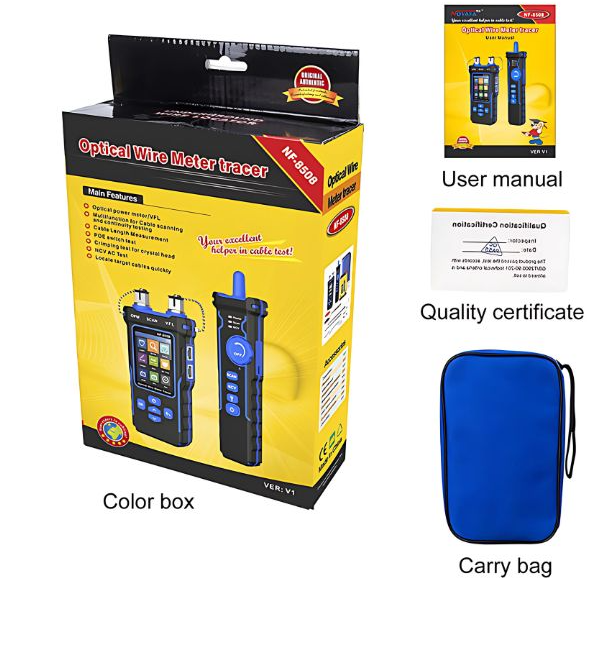

NOYAFA NF-8508 Fiber Optik Kablo Bulucu Kutu İçeriği
NOYAFA NF-8508 Fiber Optik Kablo Bulucu için standart kutu içeriğine ilişkin ayrıntılı aksesuar listesi mevcut ürün verilerinde belirtilmemiştir. Dahili 3.7V 1500mAh polimer lityum pil ve Type-C şarj özelliği cihazın teknik özellikleri arasında yer almaktadır.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Kullanım Alanları
- Network Kurulumları: NOYAFA NF-8508 Fiber Optik Kablo Bulucu, CAT5 ve CAT6 ağ kablolarının izlenmesi, haritalanması ve bağlantı kontrollerinde kullanılabilir.
- Kablo Uzunluğu Ölçümü: CAT5, CAT5e ve CAT6 kablolarında 200 metreye kadar uzunluk ölçümünü destekler.
- Kablo Arıza Tespiti: NOYAFA NF-8508 Fiber Optik Kablo Bulucu, açık devre, kısa devre, bölünme ve geçiş gibi bağlantı sorunlarının araştırılmasında kullanılabilir.
- Fiber Optik Hatlar: 1310nm, 1550nm ve 1625nm dalga boylarında optik güç ve kayıp ölçümünü destekler.
- Fiber Kopma Kontrolü: Görünür kırmızı ışık ile fiber kopma noktalarının araştırılmasında kullanılabilir.
- PoE Sistemleri: NOYAFA NF-8508 Fiber Optik Kablo Bulucu, PoE pinleri, voltaj, polarite ve PSE durumlarının kontrolünü destekler.
- Ağ Portu Bulma: Port Flash fonksiyonuyla hub, switch, panel veya router üzerindeki ilgili portun bulunmasına yardımcı olur.
- Teknik Servis: RJ45 sıkma testi, NCV, kablo izleme, fiber ölçüm ve PoE testlerinin gerekli olduğu saha çalışmalarında kullanılabilir.
NOYAFA NF-8508 Fiber Optik Kablo Bulucu Avantajları
Neden NOYAFA NF-8508 Fiber Optik Kablo Bulucu Tercih Edilmeli?
NOYAFA NF-8508 Fiber Optik Kablo Bulucu, ağ kablosu izleme ve haritalama fonksiyonlarının yanında fiber optik güç ölçümü ve görsel arıza tespit özelliklerini aynı cihaz üzerinde birleştiren çok fonksiyonlu bir test çözümüdür.
300 m kablo izleme, 200 m uzunluk ölçümü, Port Flash, PoE testi, RJ45 sıkma kontrolü ve NCV fonksiyonları network kurulum ve bakım çalışmalarındaki farklı test ihtiyaçlarını destekler.
1310/1550/1625nm OPM desteği, görünür kırmızı ışıkla fiber arıza tespiti, 3.7V 1500mAh polimer lityum pil ve Type-C şarj özellikleriyle NOYAFA NF-8508 Fiber Optik Kablo Bulucu, bakır ağ ve fiber optik altyapılarda kullanılabilecek kapsamlı bir kablo test cihazıdır.
