NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, ağ, telefon, koaksiyel ve metal kabloların test edilmesi, izlenmesi, uzunluklarının ölçülmesi ve kablo arızalarının konumunun belirlenmesi için geliştirilmiş çok fonksiyonlu bir test cihazıdır.

TDR teknolojisini kullanan NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, kablo uzunluğu, açık devre, kısa devre, ters bağlantı, çapraz bağlantı ve bölünmüş çift gibi bağlantı durumlarını grafiksel kablo haritası üzerinden değerlendirmeyi destekler.

1–1500 m uzunluk ölçümü, PoE ve PING testi, Hub Blink, AC girişim reddetme özellikli kablo izleme, 90–1000V voltaj algılama, TF kart veri kaydı ve 2.8 inç renkli ekranıyla NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, profesyonel network kurulum ve bakım uygulamalarında kullanılabilecek kapsamlı bir test çözümüdür.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, farklı ağ ve iletişim kablolarının test edilmesi ve arızalarının araştırılması için geliştirilmiş kapsamlı bir test sistemidir.

Cihaz STP / UTP CAT5E, CAT6, CAT6A ve CAT7 ağ kablolarıyla kullanılabilir.

Ayrıca telefon kablosu, koaksiyel kablo ve timsah klips üzerinden bağlanan metal teller kaynakta desteklenen kablo tipleri arasında belirtilmiştir.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, kablo uzunluğunu ölçebilir ve arızaya olan mesafenin belirlenmesini destekler.

Bu işlemlerde TDR, yani Zaman Etki Alanı Yansıma Ölçümü teknolojisinin kullanıldığı kaynak açıklamasında belirtilmiştir.

Kablo uzunluğu ölçüm aralığı 1–1500 m olarak verilmiştir.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı için kalibrasyon hassasiyeti kaynakta %2 ve ±0,5 m veya ±1.5 ft şeklinde belirtilmiştir.

Kaynakta ayrıca “Kablo »50M Ölçüm Hassasiyeti: %3 (±0,5m veya ±1,5 fit)” şeklinde ikinci bir ölçüm hassasiyeti bilgisi bulunmaktadır.

Kullanıcı bilinen uzunluktaki bir kablo üzerinden uzunluk değerini ayarlayarak kalibrasyon yapabilir.

Kalibrasyon için kablonun en az 20 m olması gerektiği, ancak 50 m'den daha uzun kablonun önerildiği belirtilmiştir.

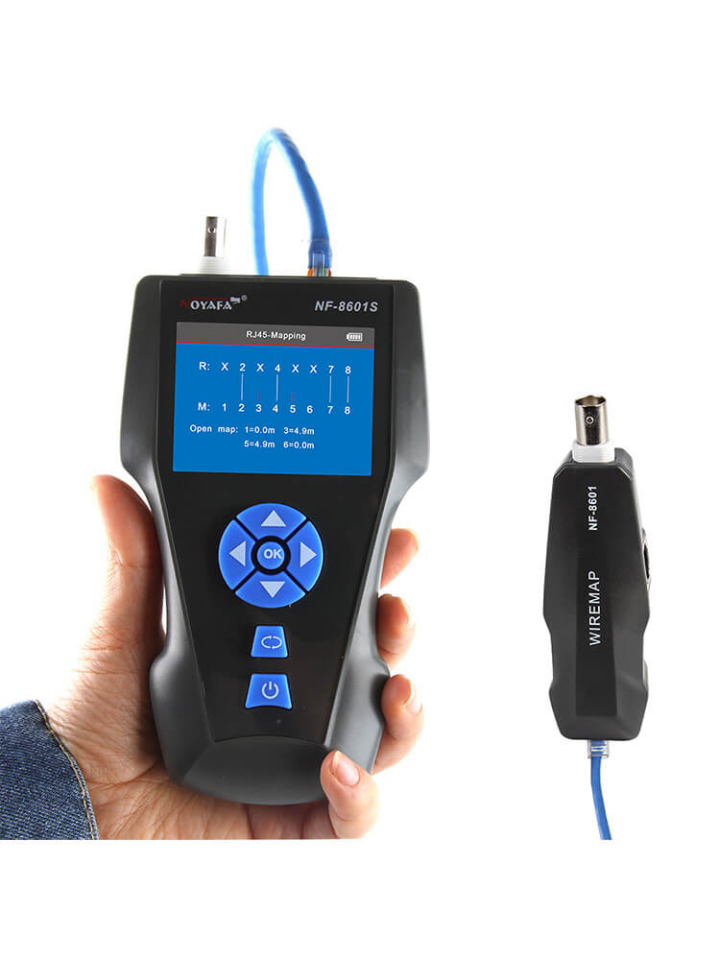

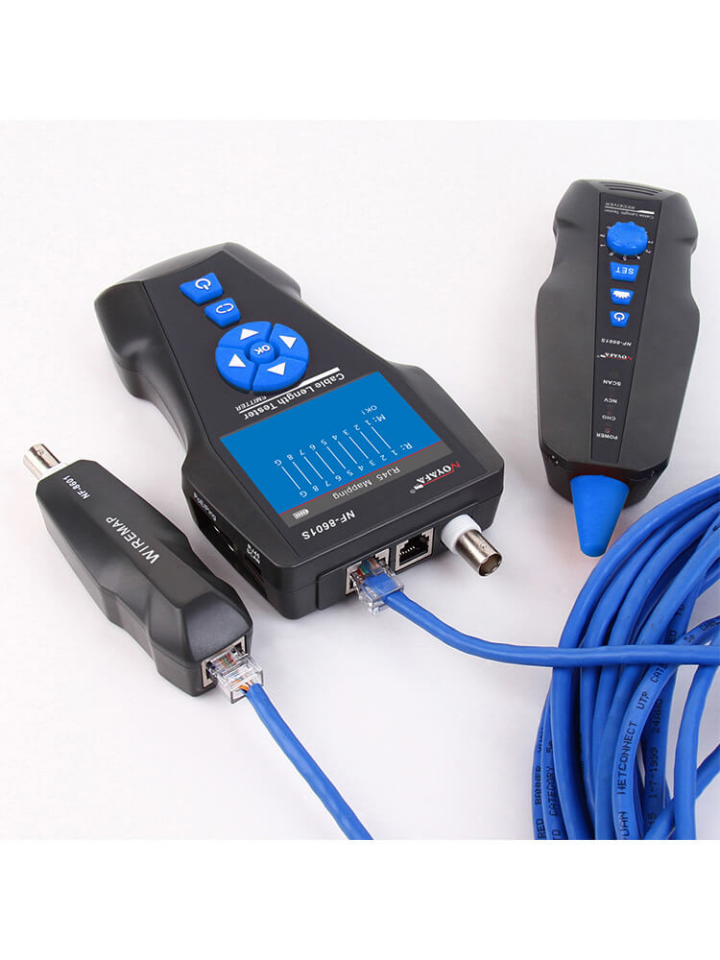

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı kablo haritalama fonksiyonunda açık, kısa, ters, çapraz ve bölünmüş çift gibi bağlantı sorunlarını görüntülemeyi destekler.

Akıllı kablo haritası, kablonun bağlantı durumunun grafiksel bir arayüz üzerinden incelenmesine yardımcı olur.

Cihaz kablonun kırılma veya kısa devre konumunun ton yardımıyla yaklaşık olarak bulunmasını da destekler.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı iki tonlu kablo izleme moduna sahiptir.

Kaynakta bu modlar ortak anahtar ve PoE anahtarı olarak belirtilmiştir.

Tam AC girişim reddetme özelliği, parazit bulunan ortamlarda hedef kablonun izlenmesini destekler.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı Hub Blink fonksiyonuyla sunucu, switch, hub veya router üzerindeki ilgili ağ portunun bulunmasına yardımcı olur.

PoE testi ile PoE varlığının belirlenmesi, hangi pinlerin güç sağladığının kontrol edilmesi ve voltaj bilgisinin tespit edilmesi desteklenir.

PING fonksiyonu ağ performansının ve veri paketi ile ilgili bilgilerin değerlendirilmesine yönelik kullanılabilir.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı PING testinde minimum ve maksimum süre değerlerinin incelenmesini destekler.

Alıcı ünite üzerinde 90–1000V voltaj dedektörü bulunduğu kaynakta belirtilmiştir.

Cihazda 2.8 inç, 320 x 240 çözünürlüklü renkli LCD ekran bulunmaktadır.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı ekranının etkili görünür alanı 60 x 45 mm olarak verilmiştir.

Karanlık ortamlarda kullanım için aydınlatma lambası bulunmaktadır.

TF kart üzerinden 50 set verinin TXT formatında bilgisayara aktarılabildiği kaynak açıklamasında belirtilmiştir.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı ayrıca depolama ve hafıza fonksiyonlarına sahiptir.

Düşük voltaj alarmı ve kullanıcı tarafından zaman ayarı yapılabilen otomatik kapanma fonksiyonu cihazın kullanım özellikleri arasındadır.

Güç kaynağı 3.7V 1800mAh şarj edilebilir lityum bataryadır.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı çalışma ortamı kaynakta -10°C ile +60°C ve %20–%70 nem olarak belirtilmiştir.

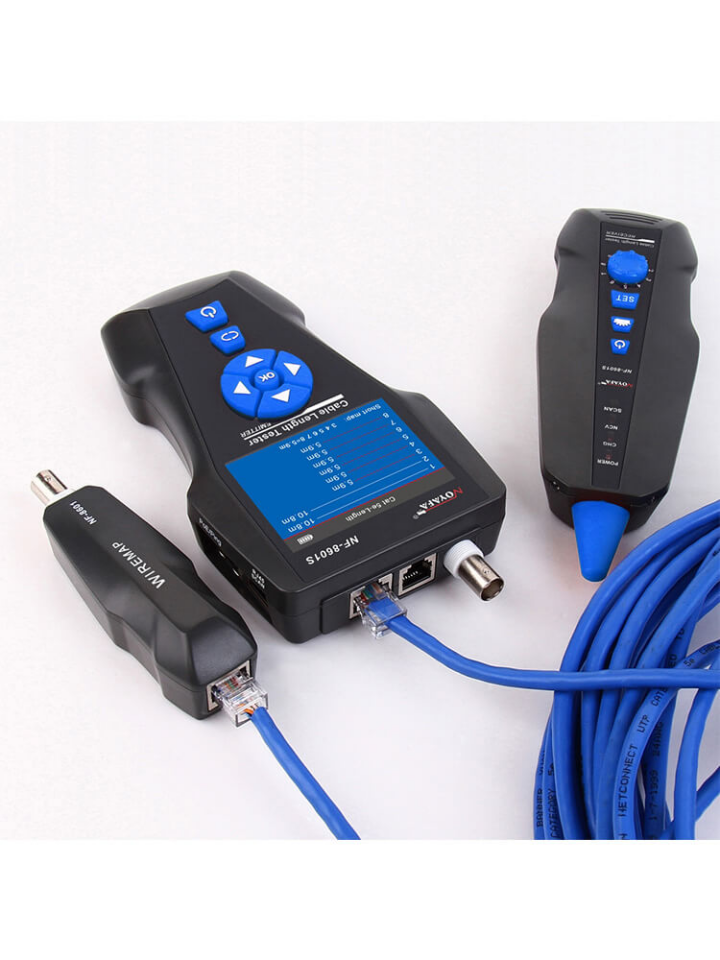

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, TDR teknolojisiyle kablo uzunluğunun ve kablo üzerindeki arıza mesafesinin değerlendirilmesini destekler.

Uzunluk ölçüm aralığı 1–1500 m olarak verilmiştir.

Ölçüm sonuçları metre, ayak veya yard birimlerinde görüntülenebilir.

Kullanıcı bilinen uzunluktaki bir kablo üzerinden kalibrasyon değeri oluşturabilir.

Kaynakta kalibrasyon yapılacak kablonun en az 20 m olması gerektiği ve 50 m'den daha uzun kablonun önerildiği belirtilmiştir.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, çok sayıda kablo arasından hedef kablonun bulunmasını destekleyen ton izleme fonksiyonuna sahiptir.

• İki tonlu izleme modu
• Kaynakta belirtilen ortak anahtar modu
• PoE anahtarı modu
• Tam AC girişim reddetme
• Kırılma veya kısa devre konumunun tonla yaklaşık bulunması
• Hub Blink ile ağ portu bulma

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı alıcı ünitesinde kaynak teknik bilgilerine göre 90–1000V aralığında çalışan bir voltaj dedektörü bulunmaktadır.

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı depolama ve hafıza fonksiyonuna sahiptir.

Kaynak açıklamasında TF kartın dahil olduğu ve verilerin bilgisayara aktarılabildiği belirtilmiştir.

Veri aktarım kapasitesi kaynakta 50 set ve dosya biçimi TXT olarak verilmiştir. TF kartın çevrimiçi güncelleme amacıyla da kullanılabildiği ifade edilmiştir.

Kaynakta uzunluk ölçümü için %2 (±0,5 m veya ±1.5 ft) kalibrasyon hassasiyeti belirtilmiştir. Bunun yanında “Kablo »50M Ölçüm Hassasiyeti: %3 (±0,5m veya ±1,5 fit)” ifadesi de bulunmaktadır.

“»50M” ifadesinin 50 metreden büyük veya küçük kabloları mı ifade ettiği kaynakta açık değildir. Bu nedenle işaret tahmin edilerek düzeltilmemiştir.

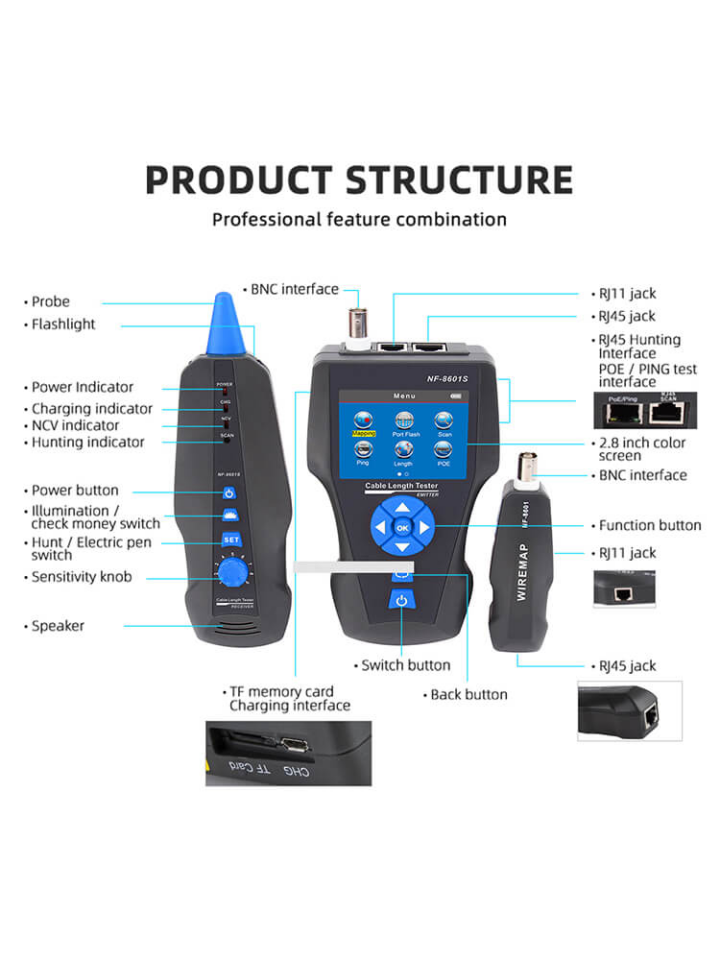

Ana birim arayüzleri kaynakta “RJ45 (M), RJ45 (ler), PoE / Ping, RJ11, BNC” şeklinde verilmiştir. “RJ45 (ler)” ifadesinin anlamı ayrıca açıklanmadığından değiştirilmemiştir.

Voltaj dedektörü için 90–1000V değeri alıcı ünitesine özel olarak belirtilmiştir. Bu değer cihazın diğer test girişlerinin genel çalışma veya dayanım gerilimi olarak yorumlanmamıştır.

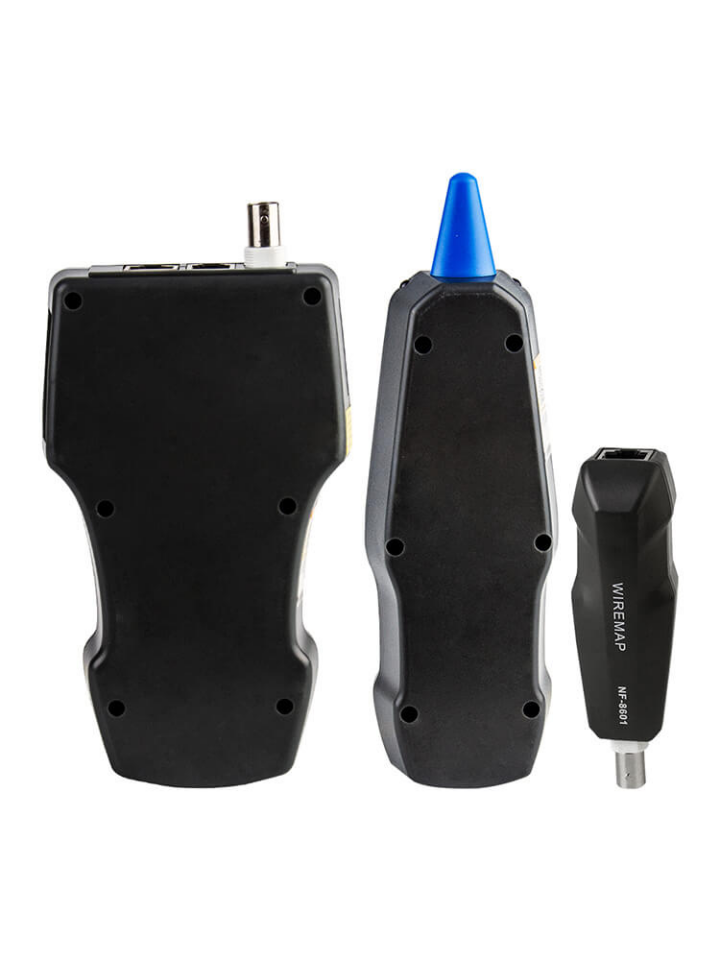

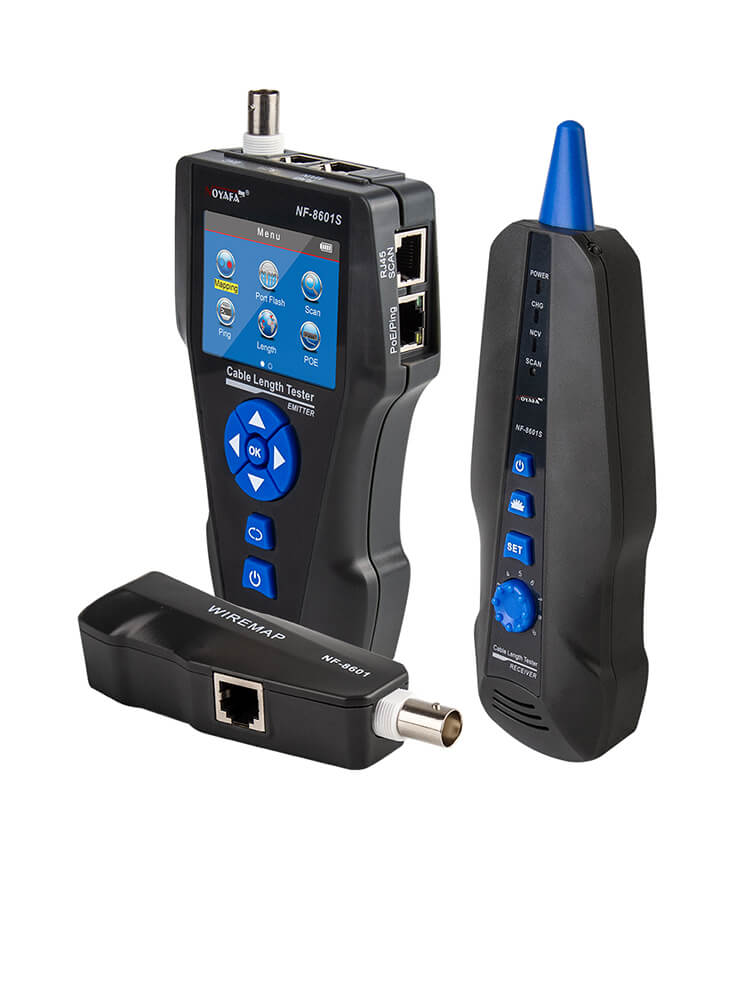

Mevcut ürün verilerinden sistemin aşağıdaki ana bileşenleri içerdiği anlaşılmaktadır:

• NF-8601S ana test cihazı
• Alıcı ünite
• Uzaktan tanımlayıcı
• TF kart

Bunların dışında NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı için ayrıntılı standart aksesuar listesi mevcut ürün verilerinde belirtilmemiştir.

• Network Kurulumları: NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, CAT5E, CAT6, CAT6A ve CAT7 ağ kablolarının test ve kurulum kontrollerinde kullanılabilir.
• Kablo Uzunluğu Ölçümü: 1–1500 m aralığındaki kablo uzunluklarının ve kaynakta belirtilen arıza mesafelerinin değerlendirilmesini destekler.
• Kablo Arıza Tespiti: NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, açık, kısa, ters, çapraz ve bölünmüş çift sorunlarının araştırılmasında kullanılabilir.
• PoE Sistemleri: PoE varlığı, güç pinleri ve voltaj durumunun kontrol edilmesini destekler.
• Ağ Performans Kontrolü: PING fonksiyonuyla network bağlantılarının test edilmesine yönelik kullanılabilir.
• Telefon ve Koaksiyel Hatlar: NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, RJ11 telefon ve BNC koaksiyel kablo test ve izleme uygulamalarını destekler.
• Port Bulma: Hub Blink özelliği sunucu, switch, hub veya router üzerindeki ilgili ağ portunun bulunmasına yardımcı olur.
• Teknik Servis: Uzunluk ölçümü, kablo haritalama, ton izleme, PoE, PING ve voltaj algılama fonksiyonlarının gerekli olduğu servis uygulamalarında kullanılabilir.

Neden NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı Tercih Edilmeli?

NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, kablo uzunluğu ölçümü, kablo haritalama, arıza mesafesi tespiti, kablo izleme, PoE, PING ve ağ portu bulma gibi farklı fonksiyonları aynı sistem üzerinde birleştiren kapsamlı bir network test cihazıdır.

1–1500 m TDR uzunluk ölçümü, CAT5E–CAT7 desteği, grafiksel WireMap, Hub Blink, tam AC girişim reddetme ve PoE/PING testleri ağ altyapılarındaki farklı kurulum ve arıza tespit çalışmalarını destekler.

2.8 inç 320 x 240 renkli ekran, 90–1000V voltaj dedektörü, TF kart veri aktarımı, 1800mAh şarj edilebilir lityum batarya ve uzaktan tanımlayıcı desteğiyle NOYAFA NF-8601S Çok Fonksiyonlu Network Kablo Test Cihazı, network teknisyenleri ve teknik servisler için çok fonksiyonlu bir kablo test çözümüdür.
