Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı

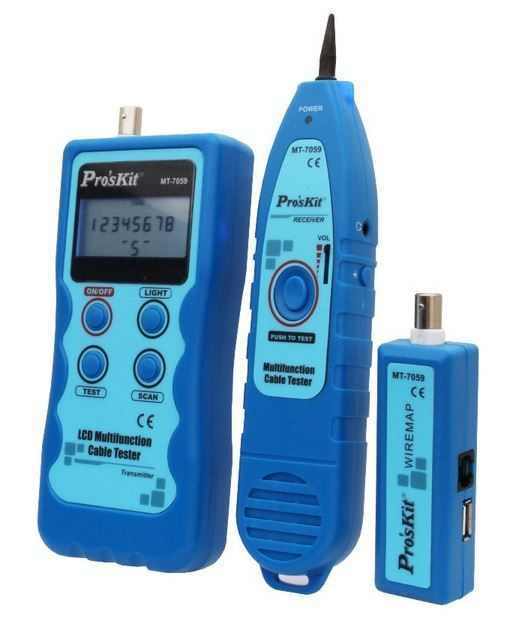

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, kablo testi, kablo bulma, hat izleme ve kablo haritası kontrolü için geliştirilmiş çok fonksiyonlu bir test setidir. Sistem; toner ünitesi, alıcı ve uzaktan kontrol ünitesi olmak üzere farklı bileşenlerden oluşur.

RJ45, RJ11, BNC, USB ve IEEE 1394 bağlantılarını destekleyen Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, UTP, STP, SFTP Cat.5, Cat.5e ve Cat.6 ağ kabloları ile telefon, koaksiyel, USB ve 1394 kablolarının test edilmesini ve izlenmesini destekler.

225KHz ton frekansı, 2 km'ye kadar maksimum iletim mesafesi, 300 m'ye kadar kablo haritası mesafesi, 9 ton seçeneği ve arka aydınlatmalı LCD ekranıyla Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, ağ kurulumu, iletişim sistemleri ve teknik bakım çalışmalarında kullanılabilecek kapsamlı bir kablo test çözümüdür.

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, iletişim hatlarının test edilmesi, kablo hatalarının tespit edilmesi ve farklı kablo türlerinin izlenmesi için kullanılan profesyonel bir kablo test setidir.

Kaynak ürün açıklamasında sistemin bir alıcı, bir verici ve bağımsız kontrol ünitesinden oluştuğu belirtilmiştir.

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, UTP, STP ve SFTP yapısındaki Cat.5, Cat.5e ve Cat.6 ağ kablolarının testini destekler.

Bunun yanında telefon kabloları, koaksiyel kablolar, USB kabloları ve IEEE 1394 kabloları da kaynakta desteklenen kablo türleri arasında belirtilmiştir.

Kablo testlerinde kısa devre, açık devre, çapraz bağlantı ve tamamen bağlantı olmaması gibi farklı kablolama durumlarının belirlenmesi desteklenir.

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, switch/router ve bilgisayar terminallerine doğrudan bağlantı imkanı sayesinde kablo hatalarının kontrol edilmesine yönelik kullanılabilir.

Toner ünitesinin ton frekansı 225KHz olarak belirtilmiştir.

Maksimum iletim mesafesi 2 km, maksimum kablo haritası mesafesi ise 300 m olarak verilmiştir.

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı 9 farklı ton modunu destekler. Farklı alarm sesleri ve ton seçenekleri kablo takibinin çeşitli çevre koşullarında yapılmasını destekler.

Toner ünitesinde arka aydınlatmalı 53 x 25 mm LCD ekran bulunur.

LCD ekran üzerinden Wiremap, Ton, Kısa, Adaptör, UTP, STP ve düşük pil gibi fonksiyon veya durumların görüntülenebildiği belirtilmiştir.

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı kablo haritasını LCD üzerinde #1 ~ #8 şeklinde, korumalı bağlantı göstergesini ise #9 olarak görüntüleyebilir.

Toner ünitesinin maksimum çalışma akımı ≦70mA, maksimum sinyal gerilimi ise 1.5Vp-p olarak belirtilmiştir.

Fonksiyon seçimi 3 buton ve 1 güç düğmesi üzerinden gerçekleştirilir.

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı toner ünitesinde AC 60V / DC 42V gerilim koruma değeri kaynak teknik özelliklerinde belirtilmiştir.

Düşük pil göstergesinin LCD üzerinde 6.5V seviyesinde görüntülendiği belirtilmiştir.

Alıcı ünitesi de 225KHz frekansta çalışır ve maksimum çalışma akımı ≦70mA olarak verilmiştir.

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı alıcı ünitesinde 1 adet kulaklık jack bağlantısı ve 2 adet LED aydınlatma bulunur.

Toner ve alıcı ünitelerinin her biri ayrı bir DC 9.0V NEDA 1604 / 6F22 pil ile çalışır.

Kaynak metinde bu pillerin standart paket içeriğine dahil olup olmadığı ayrıca belirtilmemiştir.

• Bilgisayar Ağları: Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, Cat.5, Cat.5e ve Cat.6 ağ kablolarının test ve takip işlemlerinde kullanılabilir.
• Telefon Hatları: RJ11 bağlantılı telefon kablolarının süreklilik ve hat kontrolünü destekler.
• Koaksiyel Kablolar: Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, BNC bağlantılı koaksiyel kabloların test edilmesini destekler.
• USB ve IEEE 1394: USB ve IEEE 1394 bağlantılı kabloların test ve kablo bulma uygulamalarında kullanılabilir.
• Switch ve Router Bağlantıları: Kablo hatalarının kontrolü için switch/router ve bilgisayar terminallerine doğrudan bağlantı yapılmasını destekler.
• Kurulum ve Bakım: Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, iletişim sistemleri, zayıf akım hatları ve ağ altyapılarının kurulumu ve bakımında kullanılabilir.

Kaynakta toner ünitesi için “Süreklilik testi: LCD (KISA)” ifadesi yer almaktadır. Bu ifade farklı bir teknik terime dönüştürülmeden kaynakta belirtilen biçimde korunmuştur.

Ayrıca fonksiyon ve arıza göstergeleri kaynakta “Wiremap ; Ton , Kısa , Adaptör , UTP , S TP , Düşük pil” şeklinde verilmiştir. Buradaki ifadeler kaynak veriye bağlı kalınarak yorumlanmıştır.

Toner ve alıcı ünitelerinde ayrı ayrı 1 adet DC 9V NEDA 1604 / 6F22 pil kullanıldığı belirtilmiştir. Ancak bu pillerin standart paket içeriğine dahil olduğu kaynakta ayrıca belirtilmemiştir.

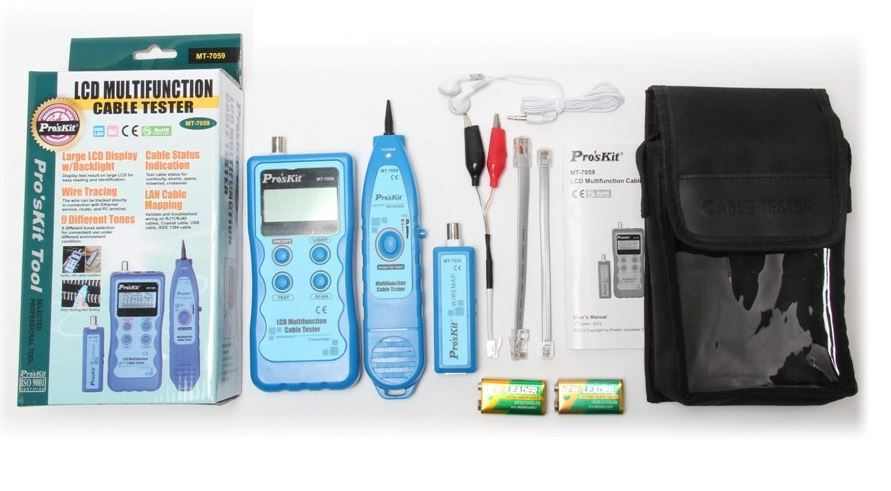

Kaynak ürün açıklamasında Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı sisteminin aşağıdaki ana ünitelerden oluştuğu belirtilmiştir:

• MT-7059 Toner / verici ünitesi
• MT-7059 Alıcı ünitesi
• MT-7059 Uzaktan kontrol ünitesi

Bunların dışında standart kutu içeriğine ilişkin ayrıntılı aksesuar listesi verilmemiştir.

Neden Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı Tercih Edilmeli?

Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, farklı kablo standartlarını tek sistem üzerinden test etmek, kablo hatalarını belirlemek ve kablo güzergahlarını takip etmek isteyen kullanıcılar için çok fonksiyonlu bir test çözümüdür.

225KHz çalışma frekansı, 2 km maksimum iletim mesafesi, 300 m kablo haritası kapasitesi ve 9 ton seçeneği; ağ kurulumu ve iletişim altyapılarındaki farklı saha çalışmalarını destekler.

RJ45, RJ11, BNC, USB ve IEEE 1394 desteği, LCD kablo haritası, kısa/açık/çapraz bağlantı kontrolleri, uzaktan ünite ve alıcı-verici yapısıyla Pro's Kit Proskit MT-7059 LCD Çok Fonksiyonlu Kablo Test Cihazı, ağ teknisyenleri, teknik servisler ve iletişim altyapısı bakım uygulamaları için kapsamlı bir kablo test seti seçeneğidir.
