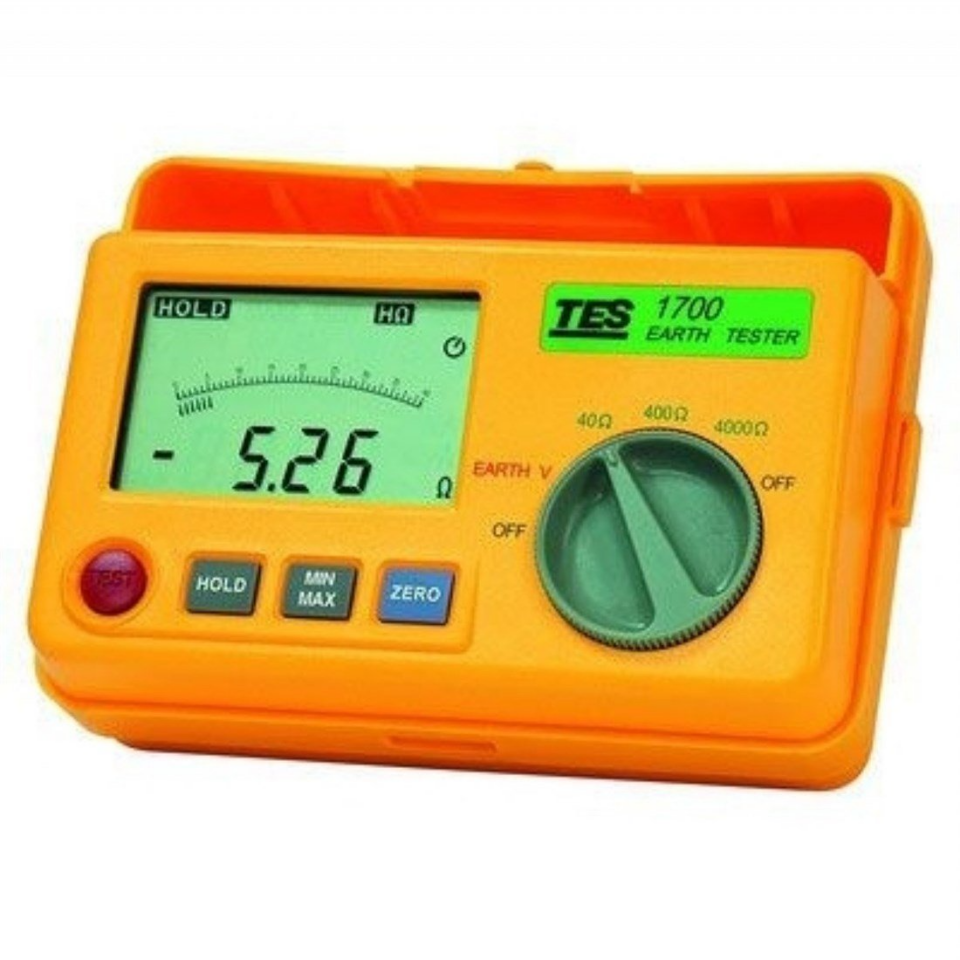

TES 1700 Toprak Direnci Ölçer
TES 1700 Toprak Direnci Ölçer, topraklama sistemlerinin direnç ve gerilim değerlerinin ölçülmesi için geliştirilmiş profesyonel bir test cihazıdır. TES 1700 Toprak Direnci Ölçer, 0 ~ 3999Ω'a kadar toprak direnci ve 0 ~ 399.9V aralığında toprak gerilimi ölçümü gerçekleştirerek elektrik tesisatı güvenlik kontrollerini destekler.
IEC1010-1 CAT III ve IEC 61557 standartlarına uygun TES 1700 Toprak Direnci Ölçer, iki telli ölçüm imkanı, otomatik kapanma, MAX/MIN veri kaydı ve aşırı yük koruması gibi fonksiyonları bir araya getirir. 2mA test akımı sayesinde kaynak verilere göre kaçak akım rölesini tetiklemeden ölçüm yapılmasını destekler.
3 3/4 basamaklı LCD ekran, otomatik uyarı fonksiyonu ve boyun askısı ile saha kullanımını kolaylaştıran TES 1700 Toprak Direnci Ölçer, elektrik tesisatları, endüstriyel bakım, saha çalışmaları ve kalite kontrol uygulamalarında kullanılabilir.
TES 1700 Toprak Direnci Ölçer Öne Çıkan Özellikleri
3999Ω'a Kadar Ölçüm
TES 1700 Toprak Direnci Ölçer, 0 ~ 39.99Ω, 0 ~ 399.9Ω ve 0 ~ 3999Ω direnç kademeleriyle farklı topraklama sistemlerinin kontrolünü destekler.
399.9V Toprak Gerilimi
TES 1700 Toprak Direnci Ölçer, 50/60Hz frekansta 0 ~ 399.9V aralığında toprak gerilimi ölçümü yapabilir.
2mA Test Akımı
TES 1700 Toprak Direnci Ölçer, 2mA test akımıyla kaynak bilgilere göre kaçak akım rölesini tetiklemeden ölçüm yapılmasını destekler.
MAX / MIN Veri Kaydı
TES 1700 Toprak Direnci Ölçer, maksimum ve minimum ölçüm değerlerinin takip edilmesine yardımcı olan MAX/MIN veri kayıt fonksiyonuna sahiptir.
Otomatik Uyarı
TES 1700 Toprak Direnci Ölçer, yardımcı toprak direnci tolerans sınırını aştığında kullanıcıya otomatik uyarı verir.
IEC Güvenlik Standartları
TES 1700 Toprak Direnci Ölçer, IEC1010-1 CAT III ve IEC 61557 güvenlik standartlarına uygun ölçüm yapısını destekler.
TES 1700 Toprak Direnci Ölçer Detaylı Açıklama
TES 1700 Toprak Direnci Ölçer, elektrik tesisatlarında topraklama sistemlerinin kontrol edilmesi ve toprak direnci değerlerinin ölçülmesi için tasarlanmış profesyonel bir ölçüm cihazıdır.
Toprak direnci ölçümünde TES 1700 Toprak Direnci Ölçer, 0 ~ 39.99Ω, 0 ~ 399.9Ω ve 0 ~ 3999Ω olmak üzere üç farklı ölçüm kademesi sunar. Bu yapı farklı direnç seviyelerine sahip topraklama sistemlerinin aynı cihaz üzerinden değerlendirilmesini sağlar.
0 ~ 39.99Ω aralığında TES 1700 Toprak Direnci Ölçer için belirtilen doğruluk ±2% rdg + 0.2Ω seviyesindedir. 0 ~ 399.9Ω aralığında ise doğruluk ±2% rdg + 3 digit olarak verilmiştir.
Toprak gerilimi ölçümünde TES 1700 Toprak Direnci Ölçer, 50/60Hz frekansta 0 ~ 399.9V aralığında ölçüm yapabilir. Bu ölçüm için belirtilen doğruluk değeri ±(1% rdg + 4 digit) seviyesindedir.
TES 1700 Toprak Direnci Ölçer, gerilim ölçümünde 400Vrms ve direnç ölçümünde 250Vrms aşırı yük korumasına sahiptir. Bu koruma değerleri cihazın teknik güvenlik özellikleri arasında yer alır.
2mA test akımına sahip TES 1700 Toprak Direnci Ölçer, kaynak teknik bilgilere göre ölçüm sırasında kaçak akım rölesini tetiklemez. Bu özellik elektrik tesisatı saha kontrollerinde kullanım kolaylığı sağlar.
Yaklaşık 3 dakika içerisinde otomatik kapanma fonksiyonu devreye giren TES 1700 Toprak Direnci Ölçer, kullanılmadığı durumlarda güç tüketiminin azaltılmasına yardımcı olur.
Yardımcı toprak direncinin toleransı aştığı durumlarda TES 1700 Toprak Direnci Ölçer, otomatik uyarı fonksiyonuyla kullanıcıyı bilgilendirir. Ölçüm aralığı dışına çıkıldığında ise LCD ekranda "OL" uyarısı görüntülenir.
İzolasyon direnci 500VDC ile ≥ 5MΩ olarak belirtilen TES 1700 Toprak Direnci Ölçer, ayrıca 1 dakika boyunca 3700V AC dielektrik dayanım değerine sahiptir.
3 3/4 basamaklı ve maksimum 3999 gösterimli LCD ekranıyla TES 1700 Toprak Direnci Ölçer, saha ölçümlerinde değerlerin kolay biçimde takip edilmesini sağlar.
TES 1700 Toprak Direnci Ölçer Teknik Özellikleri
| Model | TES 1700 |
| Ürün Tipi | Toprak Direnci Ölçer |
| Toprak Gerilimi Ölçüm Aralığı | 0 ~ 399.9V (50/60Hz) |
| Toprak Gerilimi Doğruluğu | ±(1% rdg + 4 digit) |
| Toprak Direnci Kademe 1 | 0 ~ 39.99Ω |
| Kademe 1 Doğruluk | ±2% rdg + 0.2Ω |
| Toprak Direnci Kademe 2 | 0 ~ 399.9Ω |
| Kademe 2 Doğruluk | ±2% rdg + 3 digit |
| Toprak Direnci Kademe 3 | 0 ~ 3999Ω |
| Gerilim Aşırı Yük Koruması | 400Vrms |
| Direnç Aşırı Yük Koruması | 250Vrms |
| Test Akımı | 2mA |
| Otomatik Kapanma | Yaklaşık 3 dakika |
| Otomatik Uyarı | Yardımcı toprak direnci toleransı aşıldığında |
| İzolasyon Direnci | 500VDC ile ≥ 5MΩ |
| Dielektrik Dayanım | 3700V AC / 1 dakika |
| Ekran | 3 3/4 basamaklı LCD, maksimum 3999 gösterim |
| Aralık Dışı Uyarısı | "OL" |
| Çalışma Sıcaklığı | 0°C ~ 40°C |
| Çalışma Nemi | %80 RH altında |
| Depolama Sıcaklığı | -10°C ~ 60°C |
| Güç Kaynağı | 8 × 1.5V AA pil |
| Boyutlar | 190 × 140 × 77 mm |
| Ağırlık | 800 g, piller dahil |
| Güvenlik Standartları | IEC1010-1 CAT III / IEC 61557 |

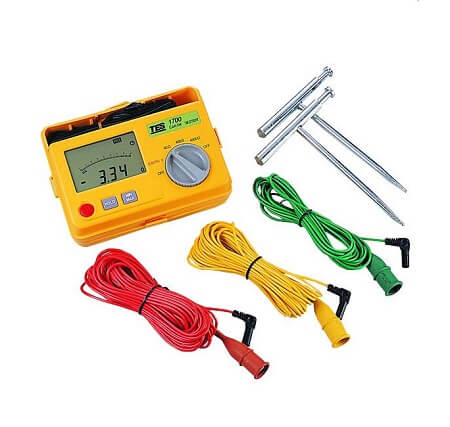

TES 1700 Toprak Direnci Ölçer Kutu İçeriği
- TES 1700 Toprak Direnci Ölçer
- Yardımcı test kabloları – 1 set
- Toprak çubukları – 2 adet
- Boyun askısı
- 8 × AA pil
- Kullanım kılavuzu
TES 1700 Toprak Direnci Ölçer Kullanım Alanları
- Topraklama Direnci Ölçümleri: TES 1700 Toprak Direnci Ölçer, topraklama sistemlerinin direnç değerlerinin kontrol edilmesi gereken uygulamalarda kullanılabilir.
- Elektrik Tesisatı Güvenlik Kontrolleri: TES 1700 Toprak Direnci Ölçer, elektrik tesisatlarında topraklama ve gerilim değerlerinin değerlendirilmesini destekler.
- Kaçak Akım Rölesi Uygulamaları: 2mA test akımı sayesinde TES 1700 Toprak Direnci Ölçer, kaynak bilgilere göre kaçak akım rölesini tetiklemeden ölçüm yapılmasına imkan tanır.
- Endüstriyel Bakım: TES 1700 Toprak Direnci Ölçer, endüstriyel tesislerde topraklama sistemlerinin kontrol edilmesi gereken bakım çalışmalarında kullanılabilir.
- Saha Çalışmaları: Boyun askısı ve taşınabilir gövdesi sayesinde TES 1700 Toprak Direnci Ölçer, farklı saha noktalarında ölçüm yapılmasını kolaylaştırır.
- Kalite Kontrol Laboratuvarları: TES 1700 Toprak Direnci Ölçer, toprak direnci ve gerilim değerlerinin ölçüldüğü kalite kontrol uygulamalarında kullanılabilir.
TES 1700 Toprak Direnci Ölçer Avantajları
Neden TES 1700 Toprak Direnci Ölçer Tercih Edilmeli?
TES 1700 Toprak Direnci Ölçer, topraklama sistemlerinde direnç ve gerilim değerlerini aynı cihaz üzerinden ölçmek isteyen profesyonel kullanıcılar için kapsamlı bir saha test çözümüdür.
3999Ω'a kadar toprak direnci, 399.9V'a kadar toprak gerilimi, 2mA test akımı ve üç farklı direnç kademesini bir araya getiren TES 1700 Toprak Direnci Ölçer, farklı topraklama kontrol uygulamalarına uyum sağlar.
Otomatik kapanma, MAX/MIN veri kaydı, otomatik uyarı, aşırı yük koruması, iki telli ölçüm imkanı ve IEC güvenlik standartları sayesinde TES 1700 Toprak Direnci Ölçer, elektrik tesisatı, endüstriyel bakım, saha ve kalite kontrol çalışmalarında kullanılabilecek profesyonel bir toprak direnci ölçüm cihazıdır.
