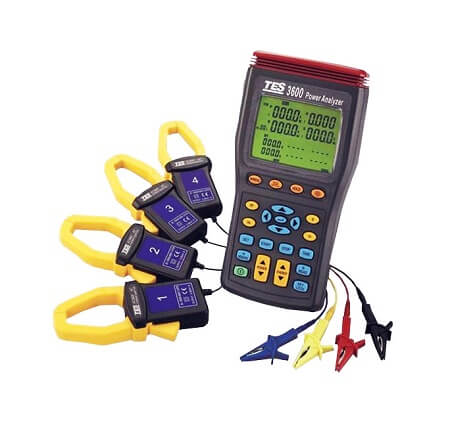

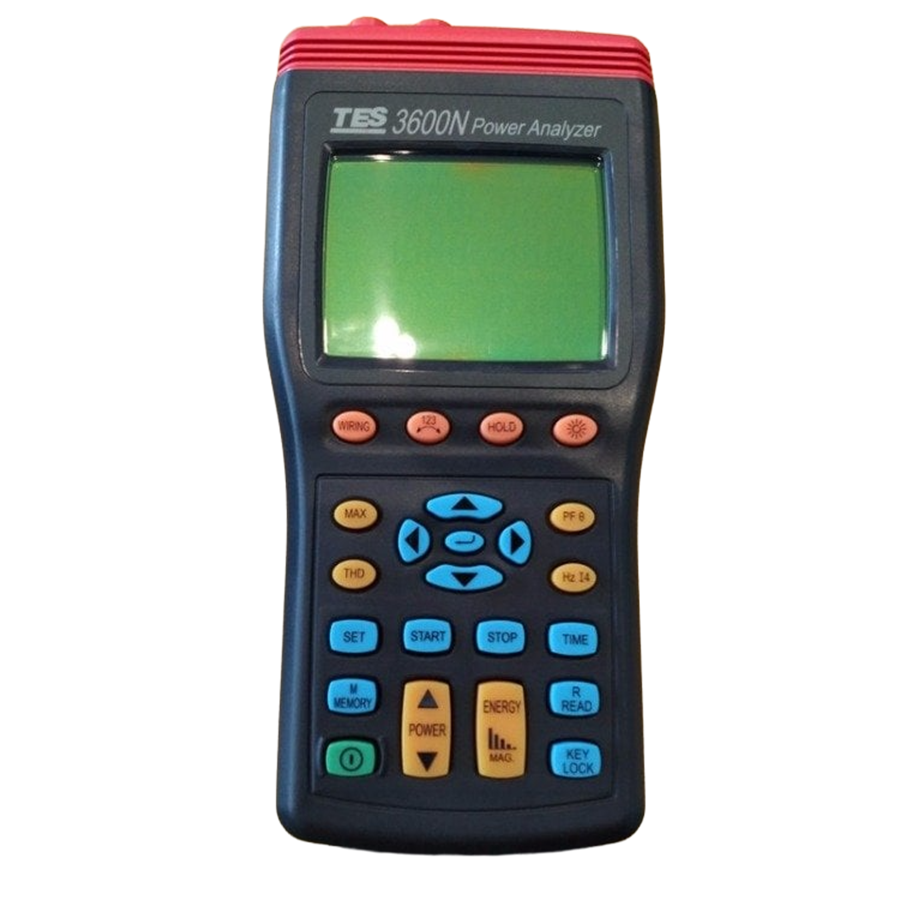

TES-3600N 3 Faz Güç Analizörü
TES-3600N 3 Faz Güç Analizörü, tek fazlı ve üç fazlı elektrik sistemlerinde güç, enerji, gerilim, akım, güç faktörü, faz açısı ve frekans ölçümlerini gerçekleştirmek için geliştirilmiş profesyonel bir ölçüm cihazıdır. TES-3600N 3 Faz Güç Analizörü, 1P2W, 1P3W, 3P3W2M, 3P3W3M ve 3P4W güç sistemlerini destekleyerek farklı elektrik altyapılarında kullanılabilir.
Gerçek RMS algılama teknolojisine sahip TES-3600N 3 Faz Güç Analizörü, aktif güç KW, reaktif güç KVAR, görünür güç KVA, güç faktörü PF, faz açısı θ ve frekans Hz ölçümlerini aynı cihazda bir araya getirir. KWh, KVARh ve KVAh enerji ölçümleri sayesinde tüketim ve enerji analizlerinin gerçekleştirilmesini destekler.
50 set manuel hafıza, 4 GB SD kart üzerinden veri kaydı, programlanabilir tetik noktaları ve USB optik arayüz özelliklerine sahip TES-3600N 3 Faz Güç Analizörü, PC yazılımıyla birlikte dalga biçimi görüntüleme ve 1 ile 63. harmonik arasındaki harmonik analizlerini de destekler.
TES-3600N 3 Faz Güç Analizörü Öne Çıkan Özellikleri
Tek Faz ve Üç Faz Ölçümü
TES-3600N 3 Faz Güç Analizörü, 1P2W, 1P3W, 3P3W2M, 3P3W3M ve 3P4W sistemlerde ölçüm yapılmasını destekler.
True RMS Ölçüm
Gerçek RMS algılama özelliğine sahip TES-3600N 3 Faz Güç Analizörü, AC gerilim ve akım değerlerinin etkin değerlerini ölçmeyi destekler.
999.9 kW Güç Ölçümü
TES-3600N 3 Faz Güç Analizörü, aktif, reaktif ve görünür güç ölçümlerinde 999.9 kW / kVAR / kVA seviyelerine kadar ölçüm kapasitesi sunar.
Enerji Ölçümü
TES-3600N 3 Faz Güç Analizörü, KWh, KVARh ve KVAh değerlerini ölçerek elektrik enerjisinin farklı bileşenlerinin takip edilmesine yardımcı olur.
SD Kart Veri Kaydı
4 GB SD kart hafızası üzerinden veri kaydı yapabilen TES-3600N 3 Faz Güç Analizörü, uzun süreli elektriksel ölçüm çalışmalarına uyum sağlar.
Harmonik ve Dalga Formu Analizi
PC yazılımıyla birlikte TES-3600N 3 Faz Güç Analizörü, 1-63. harmonik analizi ile gerilim ve akım dalga biçimlerinin görüntülenmesini destekler.
TES-3600N 3 Faz Güç Analizörü ile Kapsamlı Güç ve Enerji Analizi
TES-3600N 3 Faz Güç Analizörü, elektrik sistemlerindeki temel güç ve enerji parametrelerinin tek cihaz üzerinden ölçülmesini sağlayan çok fonksiyonlu bir analiz cihazıdır. Tek fazlı ve üç fazlı bağlantı sistemlerini desteklemesi sayesinde farklı elektrik tesisatlarında ölçüm gerçekleştirilebilir.
Gerilim ölçümünde 999.9 V seviyesine kadar çalışan TES-3600N 3 Faz Güç Analizörü, 0.1 V çözünürlük ve 10 V üzerindeki değerlerde ±(0.3% rdg ±10 dgts) doğruluk sunar. 2 MΩ giriş empedansı ve 1000 Vrms aşırı yük koruması cihazın gerilim ölçüm özellikleri arasında yer alır.
AC akım ölçümlerinde 999.9 A seviyesine kadar True RMS ölçüm yapabilen TES-3600N 3 Faz Güç Analizörü, 0.1 A çözünürlük ve 10 A üzerindeki değerlerde ±(0.5% rdg ±15 dgts) doğruluk sunar. Akım probu çıkışı 0.35 mV/A olarak belirtilmiştir.
Güç analizi tarafında TES-3600N 3 Faz Güç Analizörü; aktif güç, görünür güç ve reaktif güç değerlerini 999.9 seviyesine kadar ölçebilir. Güç faktörü -1 ile +1 arasında, faz açısı ise +180° ile -180° arasında takip edilebilir.
Enerji ölçümü özellikleri sayesinde TES-3600N 3 Faz Güç Analizörü, Wh, VAh ve varh parametrelerini ölçerek elektrik sistemindeki enerji tüketiminin analiz edilmesine yardımcı olur. Enerji ölçüm aralığı 9.999K ile 30.59M arasında değişmektedir.
Faz sırası algılama fonksiyonuna sahip TES-3600N 3 Faz Güç Analizörü, üç fazlı sistemlerde faz sıralamasının kontrol edilmesini destekler. Bu özellik elektrik tesisatı kontrollerinde fazların doğru sıralamayla çalışıp çalışmadığının değerlendirilmesine yardımcı olur.
Veri yönetimi açısından TES-3600N 3 Faz Güç Analizörü, 50 set manuel hafıza ve 4 GB SD kart üzerinden veri kaydı özelliklerini bir araya getirir. Programlanabilir tetik noktaları ile kayıt başlangıç ve bitiş süreleri ölçüm ihtiyacına göre ayarlanabilir.
USB optik arayüze sahip TES-3600N 3 Faz Güç Analizörü, PC yazılımı üzerinden harmonik analiz ve dalga biçimi görüntüleme özelliklerini destekler. Faz A, B veya C seçilerek gerilim ve akım dalga formları takip edilebilir.
TES-3600N 3 Faz Güç Analizörü Teknik Özellikleri
| Model / Hedef Ürün | TES-3600N |
| Ürün Tipi | 3 Faz Güç ve Enerji Analizörü |
| Desteklenen Güç Sistemleri | 1P2W, 1P3W, 3P3W2M, 3P3W3M, 3P4W |
| Ölçüm Teknolojisi | True RMS |
| Akım Kelepçe Girişi | 4 adet |
| Ekran | 10 karakterli, aydınlatmalı LCD |
| Manuel Hafıza | 50 set |
| Veri Kaydı | 4 GB SD kart |
| PC Bağlantısı | USB optik arayüz |
| Boyutlar | 235 × 116 × 54 mm |
| Çalışma Sıcaklığı | 0°C ~ 50°C, RH <%80, yoğuşmasız |
| Depolama Sıcaklığı | -10°C ~ 60°C, RH <%70, yoğuşmasız |
TES-3600N 3 Faz Güç Analizörü Gerilim ve Akım Ölçüm Özellikleri
| Özellik | Gerilim | AC Akım TRMS |
| Aralık | 999.9 V | 999.9 A |
| Çözünürlük | 0.1 V | 0.1 A |
| Doğruluk | ±(0.3% rdg ±10 dgts), >10 V | ±(0.5% rdg ±15 dgts), >10 A |
| Aşırı Yük Koruması | 1000 Vrms | 1000 Arms |
| Nominal Frekans | 45 Hz ~ 66 Hz | 45 Hz ~ 66 Hz |
| Diğer | 2 MΩ giriş empedansı | 0.35 mV/A akım probu çıkışı |
TES-3600N 3 Faz Güç Analizörü Güç Ölçüm Değerleri
| Parametre | Aralık | Çözünürlük | Doğruluk |
| Aktif Güç (P) | 999.9 kW | 0.1 kW | ±1.0% rdg ±20 dgts |
| Görünür Güç (S) | 999.9 kVA | 0.1 kVA | ±1.0% rdg ±20 dgts |
| Reaktif Güç (Q) | 999.9 kVAR | 0.1 kVAR | ±1.0% rdg ±20 dgts |
| Güç Faktörü (COSØ) | -1 ~ +1 | 0.001 | ±10 dgts |
| Faz Açısı (Ø) | +180° ~ 0° ~ -180° | 0.1° | ±15 dgts |
TES-3600N 3 Faz Güç Analizörü Enerji, Frekans ve Harmonik Ölçümü
TES-3600N 3 Faz Güç Analizörü, 60 Hz frekans aralığında 0.1 Hz çözünürlük ve ±0.1% rdg ±2 dgts doğrulukla frekans ölçümü gerçekleştirir. Frekans ölçümü için gerilim U1 değerinin 10 V üzerinde olması gerekir.
Enerji ölçümlerinde TES-3600N 3 Faz Güç Analizörü, 9.999K ile 30.59M aralığında Wh, VAh ve varh değerlerini takip eder. Zamanlayıcı doğruluğu 25°C koşullarında ±50 ppm olarak belirtilmiştir.
PC yazılımı kullanıldığında TES-3600N 3 Faz Güç Analizörü, 1 ile 63. harmonikler arasındaki analizleri destekler. Harmonik ölçüm doğruluğu ±3% THD olarak belirtilmiştir.
Dalga formu fonksiyonuyla Faz A, B veya C seçilebilir ve ilgili gerilim ile akım dalga biçimleri PC yazılımı üzerinden görüntülenebilir.

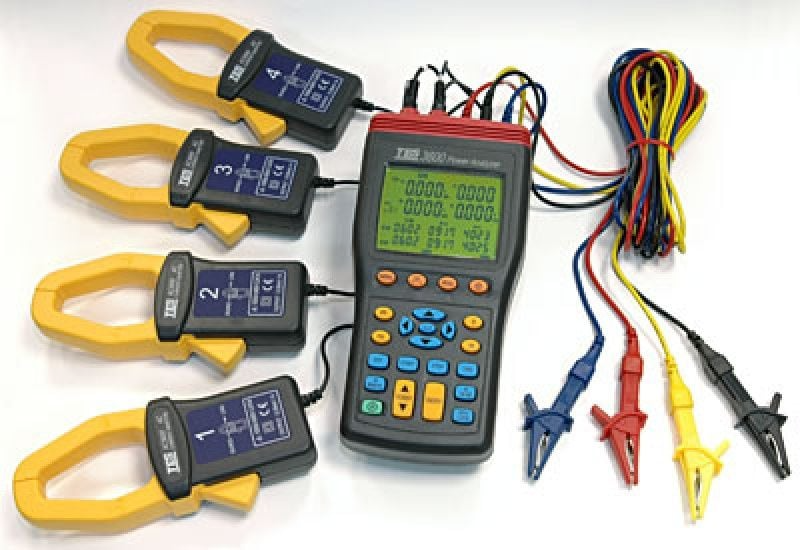

TES-3600N 3 Faz Güç Analizörü Kutu İçeriği
- Kullanım kılavuzu
- Yazılım CD-ROM
- Optik USB arayüzü
- Deluxe taşıma çantası
- 8 adet AA 1.5V pil
- AC adaptör (110V → 12V / 220V → 12V)
- 4 adet 1000A AC akım kelepçe dönüştürücü
- 42 mm çene açıklığı ve 3 m kablolu akım kelepçeleri
- 4 adet timsah test ucu: mavi, sarı, kırmızı ve siyah
- 3 m test kabloları
TES-3600N 3 Faz Güç Analizörü Kullanım Alanları
- Üç Fazlı Elektrik Sistemleri: TES-3600N 3 Faz Güç Analizörü, üç fazlı sistemlerde gerilim, akım, güç, enerji ve faz parametrelerinin ölçülmesinde kullanılabilir.
- Enerji Tüketimi Analizi: KWh, KVARh ve KVAh ölçümleri sayesinde elektrik sistemlerindeki enerji değerlerinin takip edilmesini destekler.
- Güç Faktörü Kontrolü: TES-3600N 3 Faz Güç Analizörü, PF ve faz açısı ölçümleriyle elektrik sistemlerinin güç karakteristiklerinin değerlendirilmesine yardımcı olur.
- Faz Sırası Kontrolü: Üç fazlı sistemlerde faz sıralamasının kontrol edilmesi gereken bakım ve devreye alma çalışmalarında kullanılabilir.
- Harmonik Analizi: TES-3600N 3 Faz Güç Analizörü, PC yazılımıyla 1-63. harmoniklerin analiz edilmesini destekler.
- Uzun Süreli Veri Kaydı: 4 GB SD kart ve programlanabilir kayıt özellikleri sayesinde uzun süreli ölçüm ve analiz çalışmalarına uygundur.
TES-3600N 3 Faz Güç Analizörü Avantajları
Neden TES-3600N 3 Faz Güç Analizörü Tercih Edilmeli?
TES-3600N 3 Faz Güç Analizörü, elektrik sistemlerindeki gerilim, akım, güç, enerji, güç faktörü, faz açısı ve frekans değerlerini kapsamlı biçimde analiz etmek isteyen profesyonel kullanıcılar için çok yönlü bir ölçüm çözümüdür.
True RMS teknolojisi, çoklu güç sistemi desteği, 999.9 V gerilim ve 999.9 A akım ölçüm kapasitesiyle TES-3600N 3 Faz Güç Analizörü, farklı güç ve enerji analiz uygulamalarına uyum sağlar.
4 GB SD kart veri kaydı, 50 set manuel hafıza, faz sırası kontrolü, USB optik arayüz ve PC yazılımı üzerinden harmonik ve dalga biçimi analizleri sayesinde TES-3600N 3 Faz Güç Analizörü, enerji analizi, bakım ve elektriksel sistem kontrolleri için kapsamlı bir profesyonel ölçüm cihazıdır.
