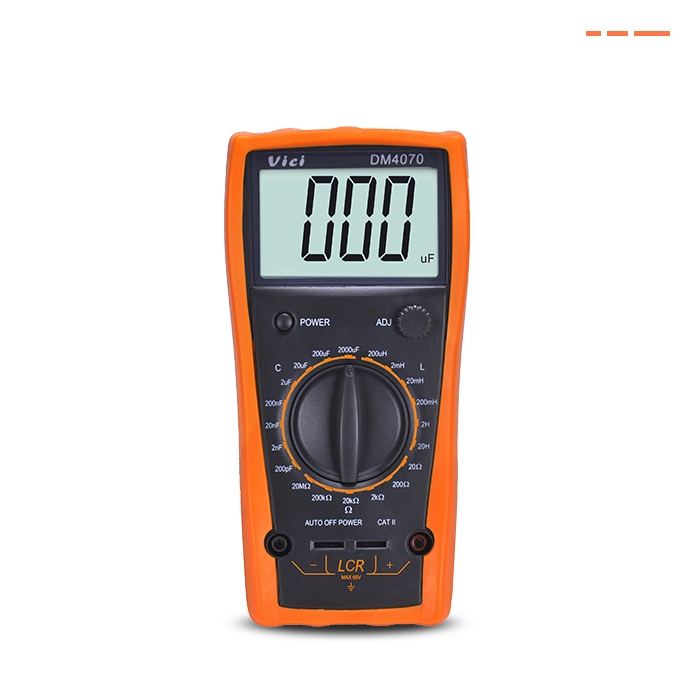

TWİNTEX DM-4070 Dijital LCR Metre

TWİNTEX DM-4070 Dijital LCR Metre, endüktans, kapasitans ve direnç ölçümlerini tek cihazda bir araya getiren 3 1/2 haneli dijital bir LCR ölçüm cihazıdır. Geniş ölçüm aralıkları sayesinde laboratuvar, üretim hattı, bakım, eğitim ve elektronik komponent kontrolü gibi farklı uygulamalarda kullanılabilir.

0.1uH ile 20H arasında endüktans, 0.1pF ile 2000uF arasında kapasitans ve 0.01Ω ile 20MΩ arasında direnç ölçümü yapabilen TWİNTEX DM-4070 Dijital LCR Metre, düşük direnç ölçümlerinden SMD tipi komponentlerin kontrolüne kadar çeşitli elektronik test ihtiyaçlarını destekler.

1999 sayımlı LCD ekranı, sıfır ayar fonksiyonu, düşük pil göstergesi ve kapasitör kendi kendine deşarj özelliğiyle TWİNTEX DM-4070 Dijital LCR Metre, elektronik servis, bakım ve laboratuvar uygulamalarında pratik kullanım sağlayan bir ölçüm çözümüdür.

TWİNTEX DM-4070 Dijital LCR Metre, bobin, kondansatör ve direnç gibi elektronik komponentlerin temel elektriksel değerlerini ölçmek için tasarlanmış çok amaçlı bir LCR metredir.

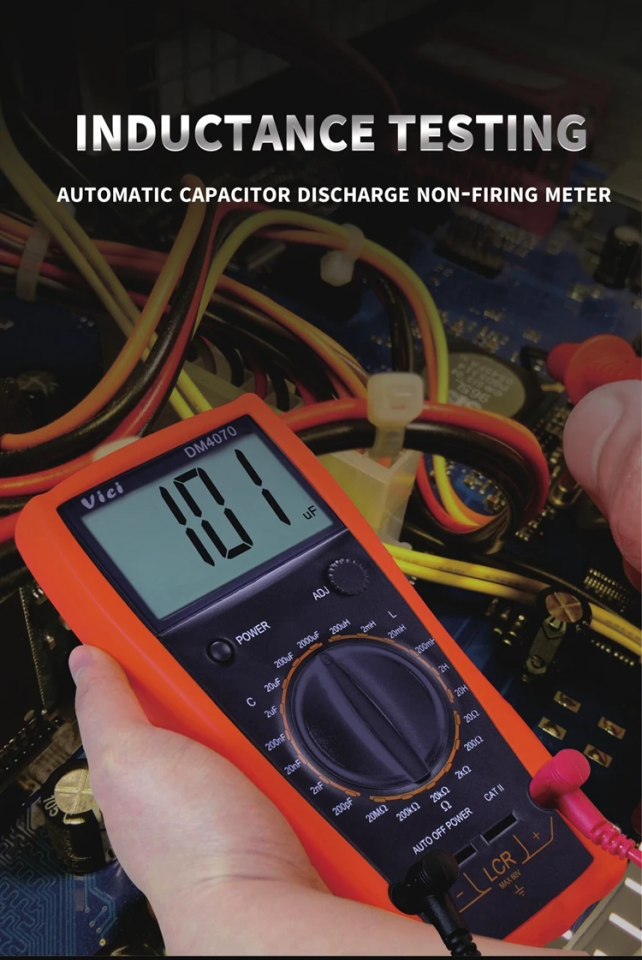

Endüktans ölçüm aralığı 0.1uH ~ 20H olarak belirtilmiştir. Bu geniş aralık farklı endüktans değerlerine sahip bobin ve benzeri komponentlerin kontrol edilmesini destekler.

TWİNTEX DM-4070 Dijital LCR Metre, kapasitans ölçümünde 0.1pF ~ 2000uF aralığını destekler. Böylece düşük ve yüksek kapasitans değerlerine sahip farklı kondansatörlerin ölçümü gerçekleştirilebilir.

Direnç ölçüm aralığı 0.01Ω ~ 20MΩ olarak belirtilmiştir. Özellikle düşük direnç aralığının elektrikli ısıtma bileşenlerinin ölçümüne uyarlanmış olduğu kaynak açıklamada ifade edilmiştir.

TWİNTEX DM-4070 Dijital LCR Metre, SMD tipi elektronik komponentlerin test edilmesine yönelik uygulamalarda da kullanılabilir.

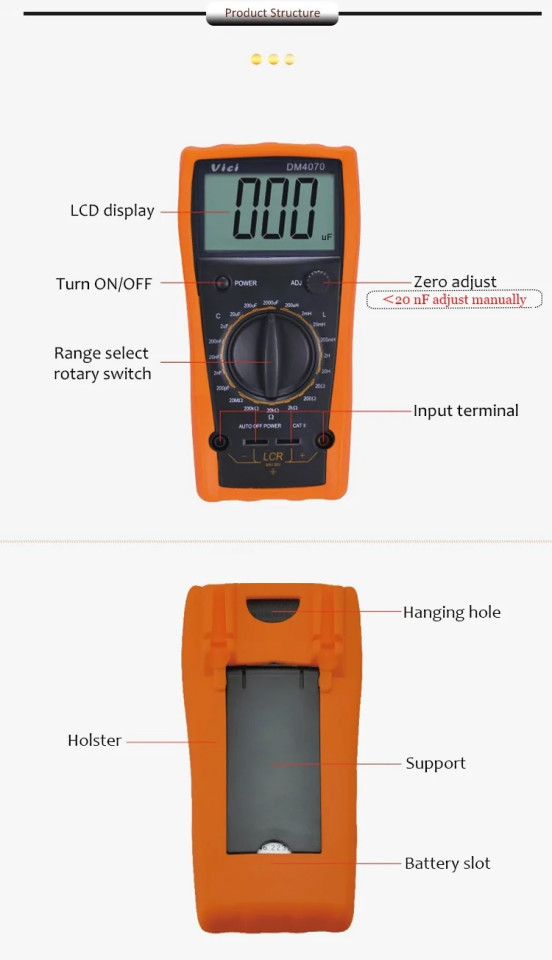

Cihazın ekranı 3 1/2 haneli LCD yapıdadır ve maksimum 1999 gösterim değerine sahiptir. Birim sembollerinin görüntülenmesi ölçüm değerlerinin takibini kolaylaştırır.

Doğru ölçüm sonuçlarının elde edilmesini desteklemek amacıyla TWİNTEX DM-4070 Dijital LCR Metre üzerinde sıfır ayar işlemi yapılabilir. Kaynak ürün bilgisinde ölçüm öncesinde sıfır ayar yapılması gerektiği belirtilmiştir.

Cihazın kapasitör kendi kendine deşarj fonksiyonu, bağlı kondansatörün otomatik olarak boşaltılmasını destekler ve kapasitör üzerindeki gerilimin cihaz üzerinde oluşturabileceği hasar riskini azaltmaya yardımcı olur.

Ancak kapasitör gerilimi 250V'un üzerindeyse TWİNTEX DM-4070 Dijital LCR Metre ile ölçüm öncesinde kapasitörün manuel olarak boşaltılması gerektiği açıkça belirtilmiştir.

Ölçüm değerinin seçili aralığın dışına çıkması durumunda cihaz ekranında “1” göstergesi belirir.

Düşük pil göstergesine sahip TWİNTEX DM-4070 Dijital LCR Metre, güç seviyesinin azalması durumunda kullanıcıya görsel bildirim sağlar.

Örnekleme bilgisi kaynak teknik verilerde 0-5 saniye şeklinde verilmiştir. Bu değer kaynakta sunulduğu biçimiyle korunmuştur.

Cihaz 0 ~ 40 ℃ çalışma sıcaklığında ve %80'in altındaki bağıl nem koşullarında kullanılabilir.

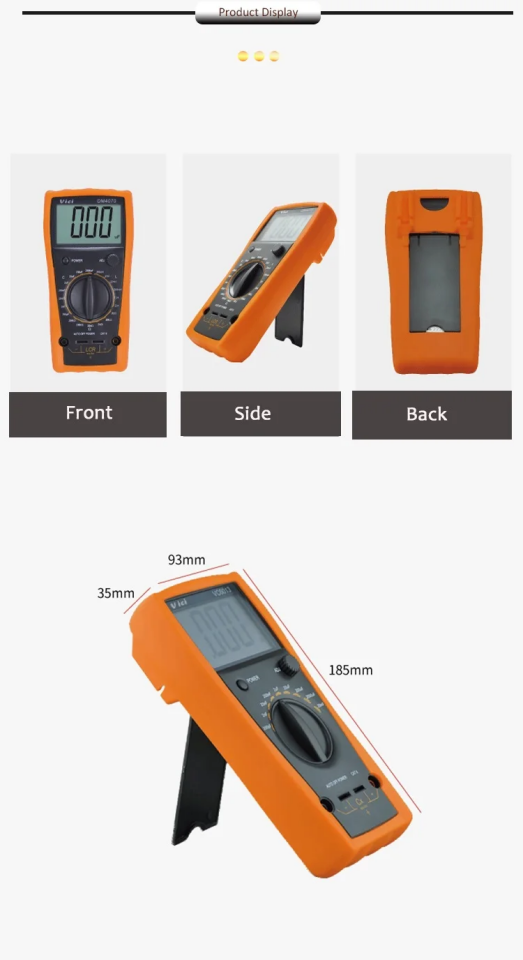

TWİNTEX DM-4070 Dijital LCR Metre 185 x 93 x 35 mm boyutlarında ve yaklaşık 290 g ağırlığındadır. Güç kaynağı olarak 9V pil kullanır.

Alkalin pil kullanıldığında pil ömrü yaklaşık 150 saat olarak belirtilmiştir. 9V pil ürünle birlikte verilmemektedir.

TWİNTEX DM-4070 Dijital LCR Metre için doğruluk değerleri kaynak teknik bilgide 23 ± 5 °C ortam koşullarında ve %75'in altındaki bağıl nemde ± (% okuma + basamak) biçiminde tanımlanmıştır.

Endüktans, kapasitans ve direnç kademelerine ait ayrı sayısal doğruluk değerleri mevcut ürün verilerinde belirtilmemiştir.

TWİNTEX DM-4070 Dijital LCR Metre, kapasitör kendi kendine deşarj fonksiyonuna sahiptir. Bağlanan kapasitör cihaz tarafından otomatik olarak boşaltılarak voltaj kaynaklı hasar riskinin azaltılması desteklenir.

Önemli: Ölçülecek kapasitör üzerindeki voltaj 250V'u aşıyorsa, ölçüm yapılmadan önce kapasitör manuel olarak boşaltılmalıdır.

• TWİNTEX DM-4070 Dijital LCR Metre
• Test uçları
• Kullanım kılavuzu

• Elektronik Laboratuvarları: TWİNTEX DM-4070 Dijital LCR Metre, direnç, kapasitans ve endüktans değerlerinin kontrol edilmesi gereken laboratuvar uygulamalarında kullanılabilir.
• Üretim Hatları: Elektronik komponentlerin temel elektriksel değerlerinin kontrol edilmesi gereken üretim ve kalite kontrol süreçlerini destekler.
• Elektronik Teknik Servis: TWİNTEX DM-4070 Dijital LCR Metre, arızalı veya değeri kontrol edilmek istenen direnç, kondansatör ve bobinlerin incelenmesinde kullanılabilir.
• SMD Komponent Kontrolleri: Kaynak ürün açıklamasına göre SMD tipi elektronik bileşenlerin test edilmesine yönelik uygulamalarda kullanılabilir.
• Elektrikli Isıtma Bileşenleri: Düşük direnç ölçüm aralığı, elektrikli ısıtma komponentlerinin direnç kontrollerini destekler.
• Eğitim ve Atölye Uygulamaları: TWİNTEX DM-4070 Dijital LCR Metre, okullar, elektronik eğitim laboratuvarları ve atölyelerde temel komponent ölçümlerinde kullanılabilir.

Neden TWİNTEX DM-4070 Dijital LCR Metre Tercih Edilmeli?

TWİNTEX DM-4070 Dijital LCR Metre, direnç, kapasitans ve endüktans değerlerini tek ölçüm cihazı üzerinden kontrol etmek isteyen elektronik kullanıcıları için çok fonksiyonlu bir LCR metre çözümüdür.

20H'a kadar endüktans, 2000uF'a kadar kapasitans ve 20MΩ'a kadar direnç ölçüm kapasitesi sayesinde elektronik komponentlerin test edilmesi gereken laboratuvar, bakım, üretim ve eğitim uygulamalarını destekler.

1999 sayımlı LCD ekranı, sıfır ayar özelliği, düşük pil göstergesi ve kapasitör deşarj fonksiyonuyla TWİNTEX DM-4070 Dijital LCR Metre, SMD ve standart elektronik komponent ölçümlerinde işlevsel bir dijital LCR metre seçeneğidir.
