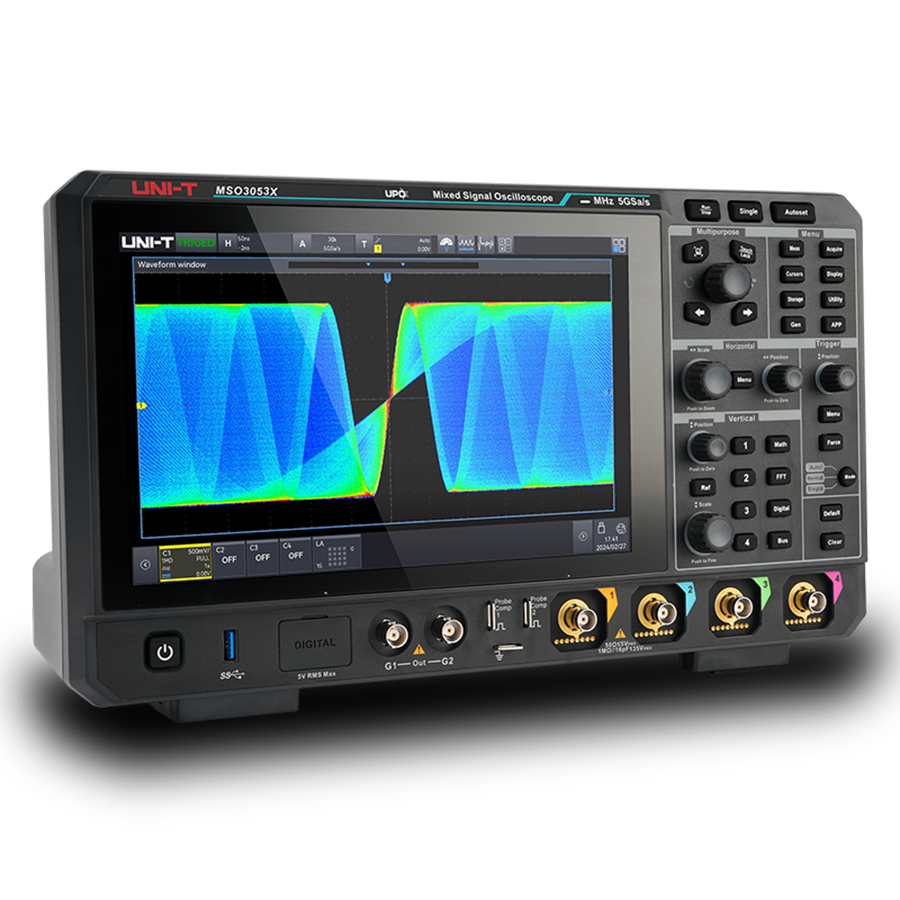

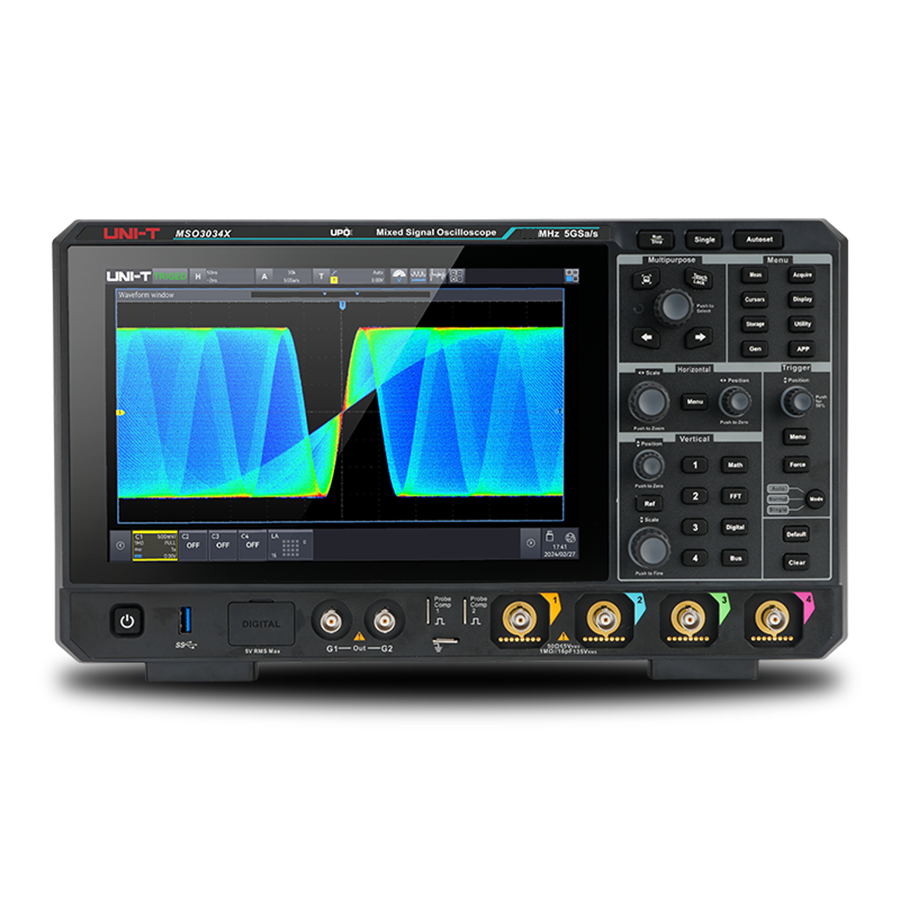

Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz
Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz, dört analog ve on altı dijital kanal desteği, 350 MHz bant genişliği ve 5 GSa/s analog örnekleme hızıyla mühendislik, Ar-Ge ve karma sinyal analiz uygulamaları için geliştirilmiş profesyonel bir test ve ölçüm çözümüdür.
Öne Çıkan Özellikleri
Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz, hızlı ve yüksek frekanslı sinyallerin ayrıntılı şekilde incelenmesine olanak sağlayan 350 MHz bant genişliği sunar.
Dört analog kanal ve UT-M15 lojik prob ile desteklenen on altı dijital kanal sayesinde analog ve dijital sinyaller aynı çalışma ortamında analiz edilebilir.
5 GSa/s analog örnekleme hızı, hızlı değişen sinyallerin ayrıntılı olarak yakalanmasına ve incelenmesine yardımcı olur.
Kanal başına 500 Mpts bellek kapasitesi, uzun ve ayrıntılı dalga biçimlerinin kaydedilmesi ve analiz edilmesi için geniş veri alanı sağlar.
1280×800 çözünürlüklü kapasitif dokunmatik ekran, ölçüm sonuçlarının görüntülenmesini ve cihazın kontrol edilmesini kolaylaştırır.
Osiloskop, lojik analiz, fonksiyon üreteci, spektrum analizörü, DVM, frekans sayacı, protokol analizörü, Bode Plot ve güç analizini tek platformda bir araya getirir.
Detaylı Açıklama
```Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz, analog ve dijital sinyallerin birlikte analiz edilmesini gerektiren mühendislik ve test uygulamaları için tasarlanmış karma sinyal osiloskobudur. Dört analog kanalın yanında on altı dijital kanal desteği sunması, karmaşık elektronik sistemlerde farklı sinyal türlerinin aynı cihaz üzerinden takip edilmesini sağlar.
350 MHz bant genişliği, 5 GSa/s analog örnekleme hızı ve kanal başına 500 Mpts bellek kapasitesi sayesinde detaylı dalga biçimi analizleri gerçekleştirilebilir. Dalga yakalama hızı normal kullanımda 800.000 wfms/s, sequence modunda ise 2.000.000 wfms/s seviyesine ulaşır.
10,1 inç 1280×800 kapasitif dokunmatik ekran, ölçüm değerlerinin ve sinyal dalga biçimlerinin geniş bir alanda görüntülenmesine yardımcı olur. Gelişmiş tetikleme seçenekleri, protokol analizleri, FFT, histogram ve eğilim grafikleri gibi fonksiyonlar cihazın analiz kapsamını genişletir.
```Teknik Özellikleri
| Model | UNI-T MSO3034X |
| Bant Genişliği | 350 MHz |
| Analog Kanal Sayısı | 4 kanal |
| Dijital Kanal Sayısı | 16 kanal (UT-M15 lojik prob ile) |
| Analog Örnekleme Hızı | 5 GSa/s |
| Dijital Örnekleme Hızı | 1,25 GSa/s |
| Bellek Derinliği | 500 Mpts kanal başına |
| Dalga Yakalama Hızı | 800.000 wfms/s normal, 2.000.000 wfms/s sequence modu |
| Ekran | 10,1" 1280×800 kapasitif dokunmatik ekran |
| Dikey Çözünürlük | 8-bit + 12-bit ERES modu |
| Zaman Tabanı | 1 ns/div – 1 ks/div |
| Yükselme Süresi | ≤ 1 ns |
| Giriş Empedansı | 1 MΩ ∥ 16 pF |
| Dikey Hassasiyet | 500 µV/div – 10 V/div |
| Tetikleme Türleri | Kenar, pulse width, runt, over-amplitude, Nth-edge, pattern, zone trigger, delay, timeout, setup & hold vb. |
| Protokol Desteği | RS-232/485/UART, I2C, SPI standart; CAN, LIN, FlexRay, AUDIO, MIL-STD-1553B, ARINC 429 opsiyonel |
| Dahili Ölçümler | 4 haneli DVM, 7 haneli frekans sayacı |
| FFT / Spektrum Analizi | 4 Mpts FFT, histogram, eğilim grafikleri |
| Dahili Fonksiyon Üreteci | Opsiyonel, 50 MHz çift kanal AWG |
| Cihaz Tipi | 9-in-1 |
| Bağlantılar | USB Host/Device, LAN, EXT Trig, AUX Out, Gen Out, HDMI, SCPI uyumlu, Web sunucu desteği |
| Boyutlar | 378 × 218 × 120 mm |
| Ağırlık | Yaklaşık 3,9 kg |
Analog ve Dijital Sinyal Analizi
Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz, dört analog kanal üzerinden klasik osiloskop ölçümlerini gerçekleştirirken UT-M15 lojik prob desteğiyle on altı dijital kanalın analiz edilmesine olanak tanır.
Bu yapı, analog ve dijital sinyallerin aynı test sürecinde değerlendirilmesini kolaylaştırır. 5 GSa/s analog örnekleme ve 1,25 GSa/s dijital örnekleme hızları, farklı sinyal türlerinin ayrıntılı biçimde incelenmesine yardımcı olur.
Gelişmiş Tetikleme ve Protokol Desteği
Osiloskop; kenar, pulse width, runt, over-amplitude, Nth-edge, pattern, zone trigger, delay, timeout ve setup & hold gibi farklı tetikleme seçenekleri sunar. Bu seçenekler, belirli sinyal koşullarının yakalanarak incelenmesine yardımcı olur.
RS-232/485/UART, I2C ve SPI protokolleri standart olarak desteklenirken CAN, LIN, FlexRay, AUDIO, MIL-STD-1553B ve ARINC 429 protokolleri opsiyonel olarak sunulur. Böylece Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz, dijital iletişim ve gömülü sistem testlerinde kullanılabilir.
FFT ve Ölçüm Fonksiyonları
4 Mpts FFT, histogram ve eğilim grafikleri cihazın sinyal analiz kapasitesini destekler. Dahili 4 haneli DVM ve 7 haneli frekans sayacı ise farklı ölçüm ihtiyaçlarının aynı platform üzerinde karşılanmasına yardımcı olur.
Opsiyonel 50 MHz çift kanallı AWG desteği sayesinde sinyal üretme fonksiyonu da sisteme eklenebilir. Bu özellik, Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz kullanımını daha esnek bir test platformuna dönüştürür.
Dokunmatik Ekran ve Bağlantı Özellikleri
10,1 inç 1280×800 kapasitif dokunmatik ekran, dalga biçimleri ve ölçüm sonuçlarının rahat şekilde görüntülenmesini sağlar. Dokunmatik kullanım yapısı, cihaz üzerindeki kontrol işlemlerinin daha pratik gerçekleştirilmesine yardımcı olur.

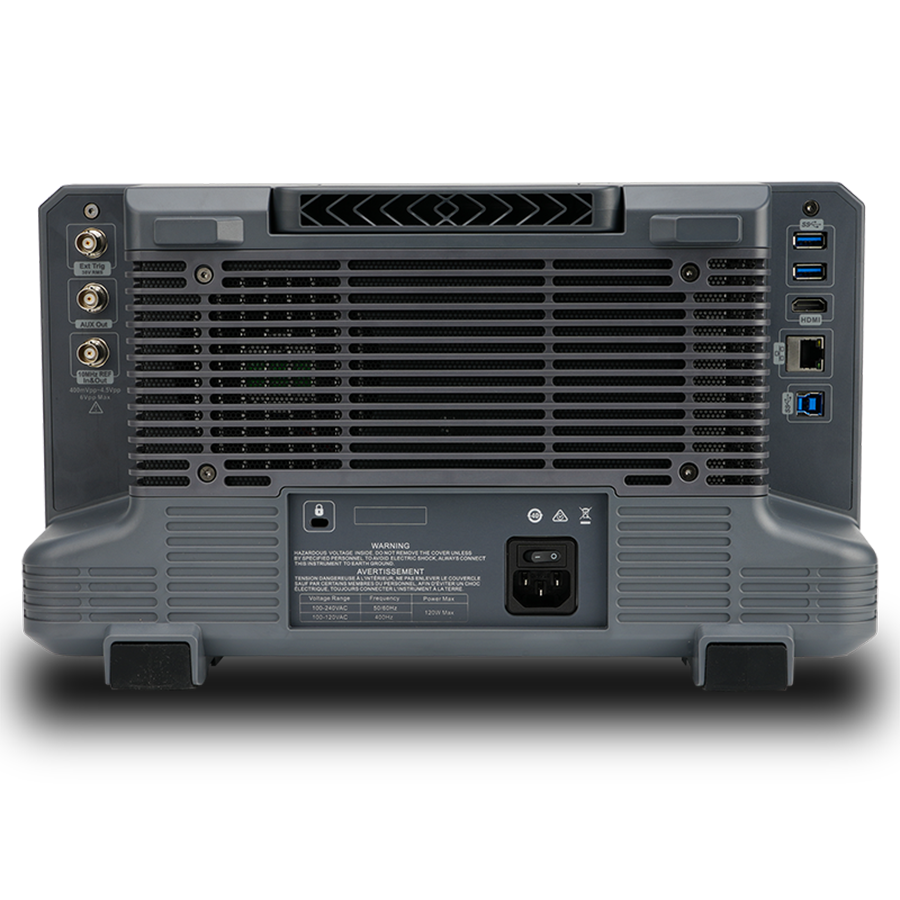

USB Host/Device, LAN, EXT Trig, AUX Out, Gen Out ve HDMI bağlantıları ile birlikte SCPI uyumluluğu ve Web sunucu desteği, cihazın farklı test sistemlerine ve otomasyon altyapılarına entegre edilmesine olanak sağlar.
Kullanım Alanları
- Elektronik devre tasarımı ve geliştirme
- Mühendislik ve Ar-Ge çalışmaları
- Karma sinyal analizleri
- Gömülü sistem testleri
- Dijital iletişim protokolü analizleri
- Elektrik ve elektronik test uygulamaları
- Endüstriyel bakım ve arıza tespit çalışmaları
- Güç elektroniği uygulamaları
- Üniversite ve eğitim laboratuvarları
- Otomasyon ve test sistemleri
Avantajları
- 350 MHz bant genişliği
- 4 analog ve 16 dijital kanal desteği
- 5 GSa/s analog örnekleme hızı
- 1,25 GSa/s dijital örnekleme hızı
- Kanal başına 500 Mpts bellek kapasitesi
- 800.000 wfms/s normal ve 2.000.000 wfms/s sequence dalga yakalama hızı
- 10,1 inç 1280×800 kapasitif dokunmatik ekran
- 8-bit + 12-bit ERES dikey çözünürlük desteği
- Gelişmiş tetikleme ve protokol analiz seçenekleri
- 4 Mpts FFT, histogram ve eğilim grafikleri
- USB, LAN, HDMI ve Web sunucu bağlantı seçenekleri
- Opsiyonel 50 MHz çift kanallı AWG desteği
Neden Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz?
Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz, dört analog ve on altı dijital kanal desteğini yüksek örnekleme hızı ve geniş bellek kapasitesiyle bir araya getirir. Bu yapı, analog ve dijital sinyallerin birlikte incelenmesi gereken karmaşık elektronik testlerinde kapsamlı bir çalışma alanı sunar.
Gelişmiş tetikleme seçenekleri, protokol analizleri, FFT fonksiyonu, DVM, frekans sayacı, bağlantı seçenekleri ve opsiyonel AWG desteği sayesinde farklı ölçüm ve analiz ihtiyaçlarına yönelik esnek bir test platformu oluşturur.
Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz ile Gelişmiş Ölçüm
Yüksek bant genişliği, dört analog ve on altı dijital kanal desteği, gelişmiş analiz fonksiyonları ve dokunmatik ekranıyla Uni-t MSO3034X Dijital Osiloskop 4 Kanal 350 MHz, mühendislik ve karma sinyal test uygulamalarında kapsamlı ölçüm imkânı sunar.
