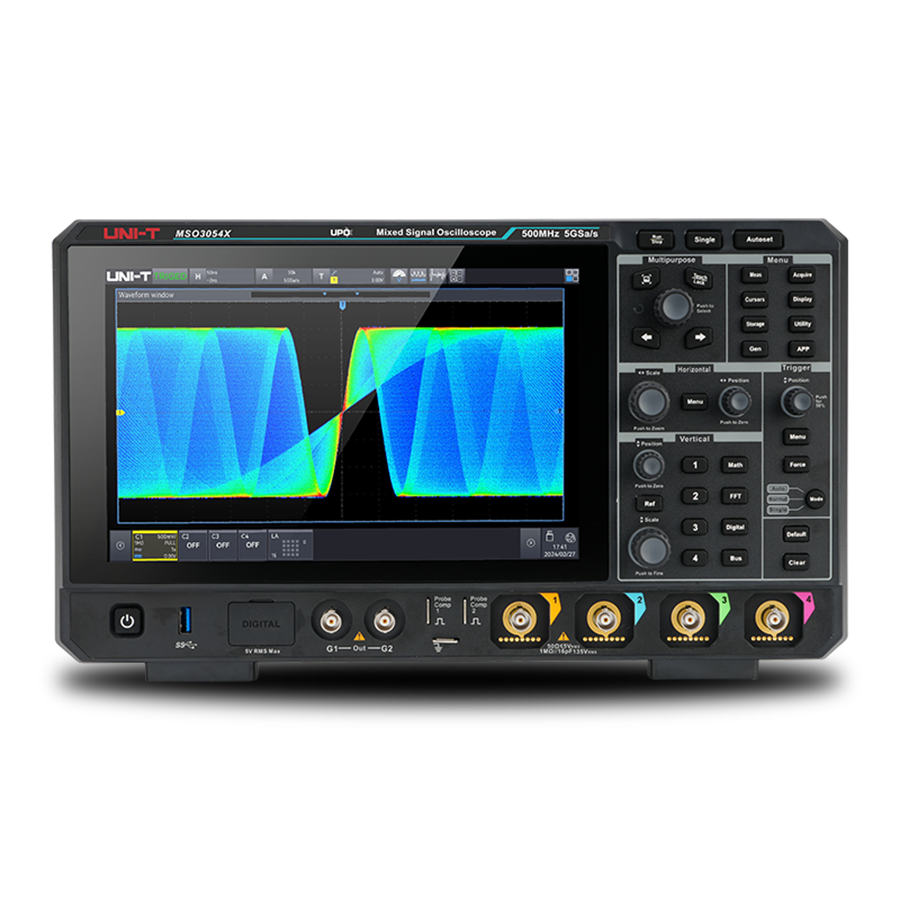

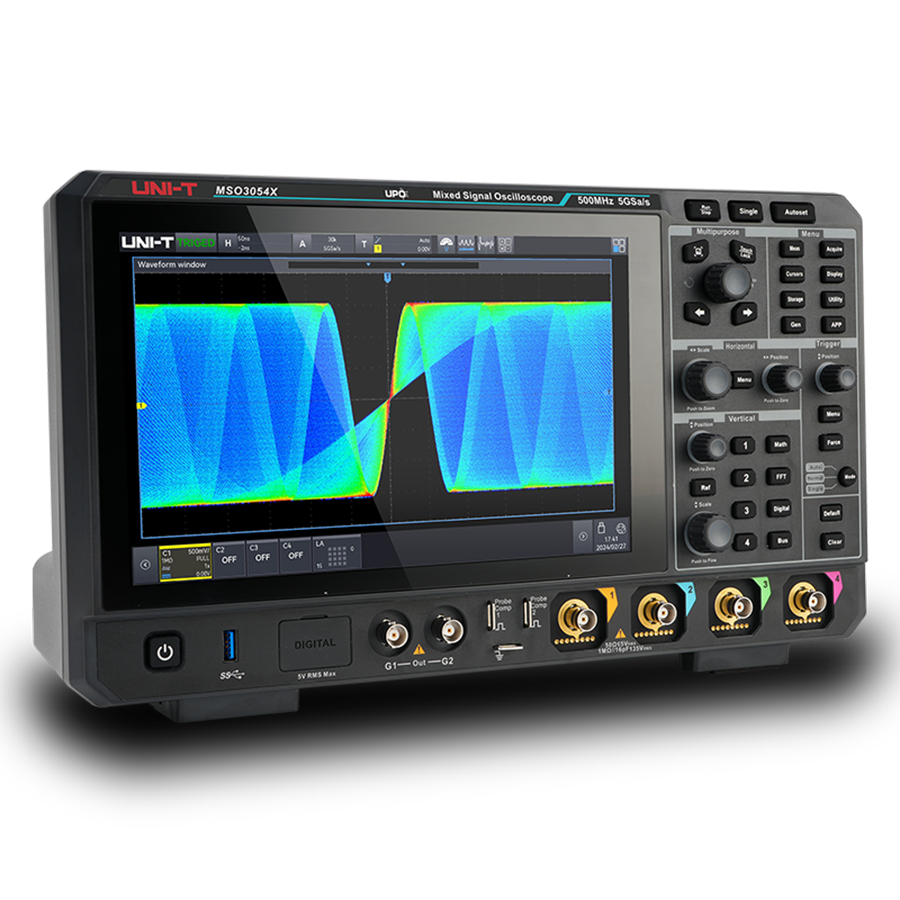

Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz
Uni-t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz, 500 MHz bant genişliği, 4 analog kanal ve UT-M15 prob ile 16 dijital kanal desteği sunan profesyonel bir karma sinyal osiloskobudur. 5 GSa/s analog örnekleme hızı, 500 Mpts kanal başına bellek derinliği ve 10,1 inç kapasitif dokunmatik ekranı ile karmaşık elektronik devrelerin ayrıntılı analizine yönelik kapsamlı bir ölçüm platformu sunar.
Öne Çıkan Özellikleri
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz yüksek frekanslı sinyallerin ayrıntılı şekilde ölçülmesini ve analiz edilmesini destekler.
4 analog kanal ile birlikte UT-M15 prob kullanıldığında 16 dijital kanal desteği sunarak karma sinyal analizlerini destekler.
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz analog kanallarda 5 GSa/s örnekleme hızıyla hızlı sinyallerin yakalanmasına yardımcı olur.
Kanal başına 500 Mpts bellek derinliği, uzun süreli ve ayrıntılı dalgaformlarının kaydedilmesine ve incelenmesine olanak tanır.
1280 × 800 çözünürlüklü kapasitif dokunmatik ekran, ölçüm ve analiz işlemlerinin kolay şekilde yönetilmesini sağlar.
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz standart olarak UART/RS232, I2C ve SPI protokol analizini destekler.
Osiloskop, lojik analizör, spektrum analizör, DVM, frekans sayacı, protokol analizörü, güç analizörü, Bode Plot ve fonksiyon üreteci özelliklerini tek yapıda birleştirir.
Normal modda 800.000 wfms/s, sequence modunda 2.000.000 wfms/s dalga yakalama hızı sunar.
Detaylı Açıklama
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz yüksek performanslı analog ve dijital sinyal analizini tek bir ölçüm platformunda bir araya getirir. 500 MHz bant genişliği, 4 analog kanal ve UT-M15 prob ile 16 dijital kanal desteği sayesinde karmaşık elektronik devrelerin farklı sinyal türleri aynı çalışma ortamında incelenebilir.
5 GSa/s analog örnekleme hızı ve kanal başına 500 Mpts bellek derinliği, hızlı sinyallerin yakalanmasını ve uzun dalgaformlarının ayrıntılı şekilde analiz edilmesini destekler. Normal modda 800.000 wfms/s, sequence modunda ise 2.000.000 wfms/s dalga yakalama hızı sunulmaktadır.
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz 10,1 inç 1280 × 800 çözünürlüklü kapasitif dokunmatik ekranıyla ölçüm sonuçlarının ve analiz fonksiyonlarının kullanıcı dostu şekilde yönetilmesine yardımcı olur.
Teknik Özellikleri
| Model | MSO3054X |
| Ürün Tipi | Dijital / Karma Sinyal Osiloskop |
| Bant Genişliği | 500 MHz |
| Analog Kanal Sayısı | 4 Kanal |
| Dijital Kanal Sayısı | 16 Kanal, UT-M15 Prob ile |
| Analog Örnekleme Hızı | 5 GSa/s |
| Dijital Örnekleme Hızı | 1,25 GSa/s |
| Bellek Derinliği | 500 Mpts Kanal Başına |
| Dalga Yakalama Hızı | 800.000 wfms/s Normal / 2.000.000 wfms/s Sequence |
| Ekran | 10,1 İnç Kapasitif Dokunmatik, 1280 × 800 |
| Dikey Çözünürlük | 8-bit + 12-bit ERES Modu |
| Zaman Tabanı Aralığı | 1 ns/div – 1 ks/div |
| Yükselme Süresi | ≤700 ps |
| Giriş Empedansı | 1 MΩ ∥ 16 pF |
| Dikey Hassasiyet | 500 µV/div – 10 V/div |
| Tetikleme Türleri | Kenar, Pulse Width, Runt, Over-Amplitude, Pattern, Timeout, Zone Trigger, Delay, Setup & Hold ve Diğerleri |
| Standart Protokol Analizi | UART/RS232, I2C, SPI |
| Opsiyonel Protokol Analizi | CAN, CAN FD, LIN, FlexRay, AUDIO, MIL-STD-1553B, ARINC 429, Manchester |
| Dahili Ölçümler | 4 Haneli DVM, DC / AC RMS, 7 Haneli Frekans Sayacı |
| Spektrum Analizi | 4 Mpts EFFT, Histogram, Trend Analizi |
| Fonksiyon Üreteci | Opsiyonel, 50 MHz Çift Kanal Arbitrary Wave Generator |
| Cihaz Tipi | 9-in-1 |

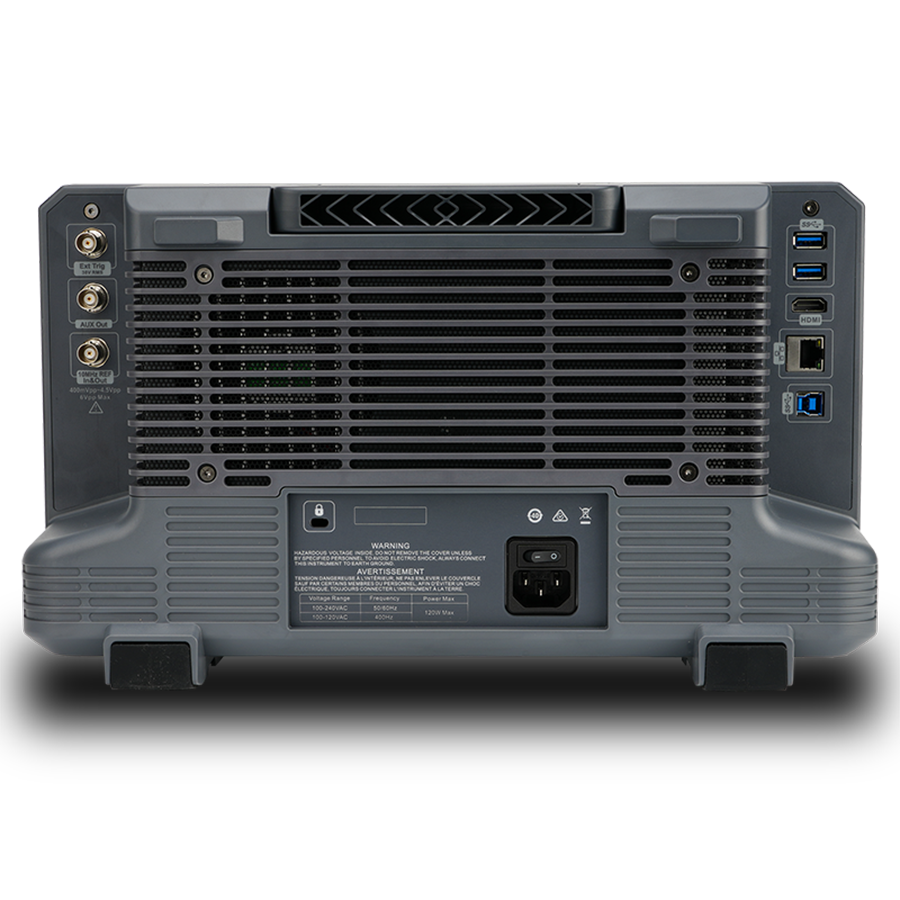

| Bağlantılar | USB 3.0, USB Device, LAN, EXT Trig, HDMI, AUX Out, SCPI, Web Server |
| Boyutlar | 378 × 218 × 120 mm |
| Ağırlık | Yaklaşık 3,9 kg |
Karma Sinyal Analizi
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz analog ve dijital sinyallerin aynı platform üzerinde değerlendirilmesini sağlar. Dört analog kanalın yanında UT-M15 prob ile 16 dijital kanal desteği sunulması, karmaşık devrelerde farklı sinyal gruplarının birlikte incelenmesine yardımcı olur.
Analog tarafta 5 GSa/s, dijital tarafta ise 1,25 GSa/s örnekleme hızı sunulmaktadır. Kanal başına 500 Mpts bellek derinliği, uzun süreli sinyal kayıtlarının ayrıntılı şekilde incelenmesini destekler.
Protokol Analizi ve Tetikleme
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz standart olarak UART/RS232, I2C ve SPI protokol analizini destekler. Opsiyonel protokol analiz seçenekleri arasında CAN, CAN FD, LIN, FlexRay, AUDIO, MIL-STD-1553B, ARINC 429 ve Manchester bulunmaktadır.
Kenar, pulse width, runt, over-amplitude, pattern, timeout, zone trigger, delay ve setup & hold gibi farklı tetikleme türleri, farklı sinyal koşullarında daha kontrollü ölçüm yapılmasına yardımcı olur.
9-in-1 Ölçüm Fonksiyonları
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz tek cihaz içerisinde dokuz farklı ölçüm ve analiz fonksiyonunu bir araya getirir.
- Osiloskop
- Lojik analizör
- Spektrum analizör
- Fonksiyon üreteci
- DVM
- Frekans sayacı
- Protokol analizörü
- Güç analizörü
- Bode Plot
Fonksiyon üreteci özelliği opsiyonel olarak sunulmakta olup 50 MHz çift kanal arbitrary wave generator desteğine sahiptir.
Kullanım Alanları
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz çoklu sinyal analizi ve gelişmiş protokol çözümleme gerektiren profesyonel elektronik uygulamalarında kullanılabilir.
- Elektronik Ar-Ge laboratuvarları
- Gömülü sistem testleri
- Haberleşme ve seri protokol analizleri
- Elektronik devre tasarım ve doğrulama çalışmaları
- Güç elektroniği analizleri
- Endüstriyel otomasyon testleri
- Üretim ve kalite kontrol uygulamaları
- Üniversite ve araştırma laboratuvarları
- Bakım ve arıza tespit çalışmaları
Avantajları
- Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz ile 500 MHz bant genişliği
- 4 analog ve UT-M15 prob ile 16 dijital kanal
- 5 GSa/s analog örnekleme hızı
- 500 Mpts kanal başına bellek derinliği
- 2.000.000 wfms/s sequence modu dalga yakalama hızı
- 10,1 inç 1280 × 800 kapasitif dokunmatik ekran
- 8-bit + 12-bit ERES dikey çözünürlük modu
- Standart UART/RS232, I2C ve SPI protokol analizi
- Opsiyonel gelişmiş protokol analiz seçenekleri
- 4 haneli DVM ve 7 haneli frekans sayacı
- 4 Mpts EFFT, histogram ve trend analizi
- USB 3.0, LAN, HDMI, SCPI ve Web Server bağlantıları
- Opsiyonel 50 MHz çift kanal fonksiyon üreteci
Neden Uni-t MSO3054X?
Uni‑t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz yüksek bant genişliği, çoklu analog ve dijital kanal desteği, geniş bellek kapasitesi ve gelişmiş protokol analiz fonksiyonlarını tek cihazda bir araya getirir.
10,1 inç dokunmatik ekran, 5 GSa/s analog örnekleme hızı ve 500 Mpts kanal başına bellek derinliği, karmaşık elektronik devrelerin ayrıntılı şekilde incelenmesine yardımcı olur.
9-in-1 ölçüm yapısı, standart ve opsiyonel protokol analizleri, gelişmiş tetikleme seçenekleri ve Web Server bağlantısı ile Uni-t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz, profesyonel test ve ölçüm uygulamalarında kapsamlı bir çalışma platformu sunar.
Uni-T MSO3054X Dijital Osiloskop 4 Kanal 500 MHz
Uni-t MSO3054X Dijital Osiloskop 4 Kanal 500 MHz 4 analog ve 16 dijital kanal desteği, 5 GSa/s örnekleme hızı, 500 Mpts bellek, 10,1 inç dokunmatik ekran ve gelişmiş protokol analiz özellikleriyle profesyonel elektronik ölçüm ve test uygulamaları için geliştirilmiştir.
