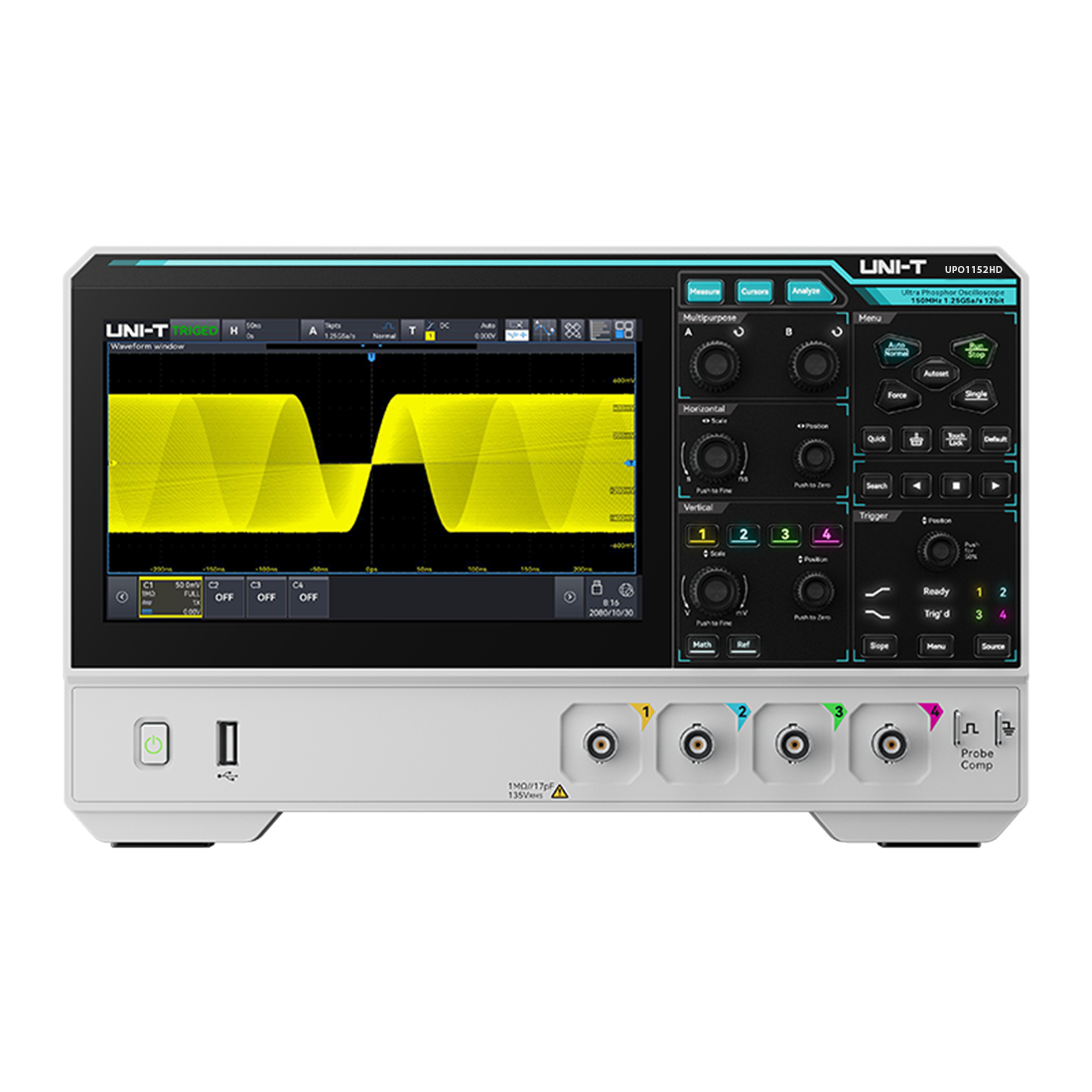

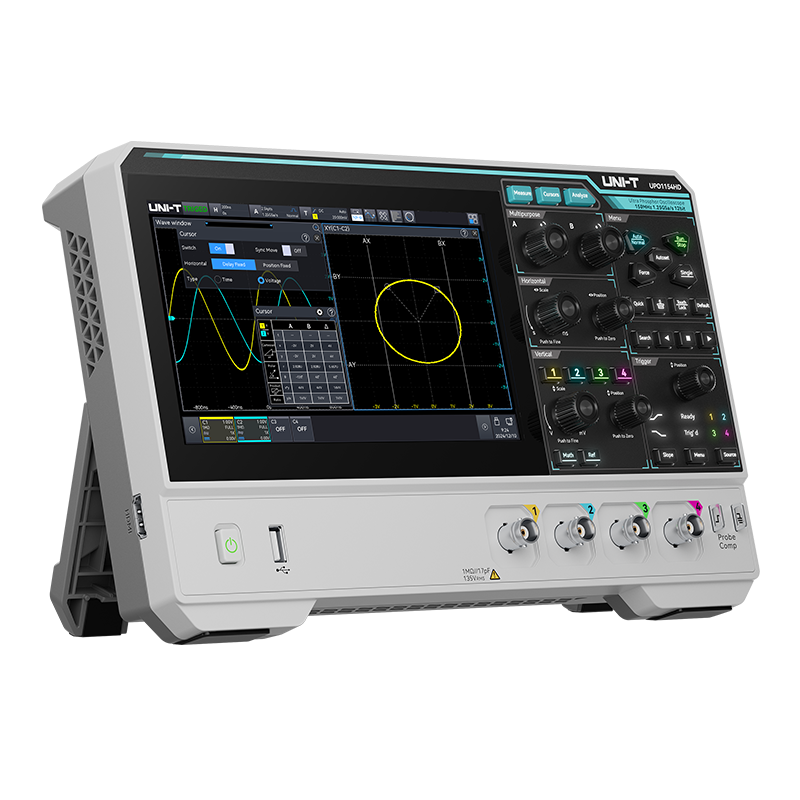

UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop
UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop, elektronik sinyallerin ayrıntılı incelenmesi ve dalga biçimlerinin analiz edilmesi için tasarlanmış dijital bir osiloskoptur. 150 MHz bant genişliği, 2 analog kanalı ve 12 bit ADC çözünürlüğü ile sinyal ölçümlerinde ayrıntılı gözlem imkanı sunar.
4096 seviyeli sayısallaştırma sunan UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop, dalga biçimlerindeki küçük genlik değişimlerinin gözlemlenmesine yardımcı olur. Maksimum 1,25 GSa/s gerçek zamanlı örnekleme hızı ve 100 Mpts bellek derinliği, sinyalin genel yapısı ile ayrıntılarının birlikte incelenmesini destekler.
Ultra Phosphor 3.0 teknolojisi, otomatik ölçüm özellikleri, protokol analizi ve gelişmiş FFT spektrum analiziyle UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop, elektronik devre testi ve hata ayıklama çalışmalarında çok yönlü kullanım sunar.
UNI-T UPO1152HD Osiloskop Öne Çıkan Özellikleri
Elektronik sinyallerin incelenmesi için 150 MHz bant genişliği sunar.
4096 seviyeli sayısallaştırma ile küçük genlik değişimlerinin gözlemlenmesini destekler.
Maksimum 100 Mpts bellek derinliğiyle sinyalin ayrıntılı incelenmesine yardımcı olur.
UART, I2C, SPI, CAN ve LIN protokolleri için tetikleme ve kod çözme desteği sunar.
UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop Detaylı Açıklama
UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop, elektronik sinyallerin dalga biçimlerini görüntülemek ve ayrıntılı olarak incelemek için geliştirilmiş dijital bir ölçüm cihazıdır. 150 MHz bant genişliği ve 2 analog kanalı, farklı sinyallerin incelenmesine olanak sağlar.
12 bit ADC çözünürlüğü ile 4096 seviyeli sayısallaştırma sunan UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop, dalga biçimindeki küçük genlik değişimlerinin gözlemlenmesini kolaylaştırır. Maksimum 1,25 GSa/s gerçek zamanlı örnekleme hızı ve maksimum 100 Mpts bellek derinliği, sinyalin hem genel yapısının hem de ayrıntılarının incelenmesini destekler.
Ultra Phosphor 3.0 teknolojisi sayesinde UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop, normal modda saniyede 100.000, sekans modunda ise saniyede 500.000 dalga biçimine kadar yakalama hızı sunar. Bu özellikler, sinyal davranışlarının gözlemlenmesine ve ölçüm süreçlerinin desteklenmesine yardımcı olur.

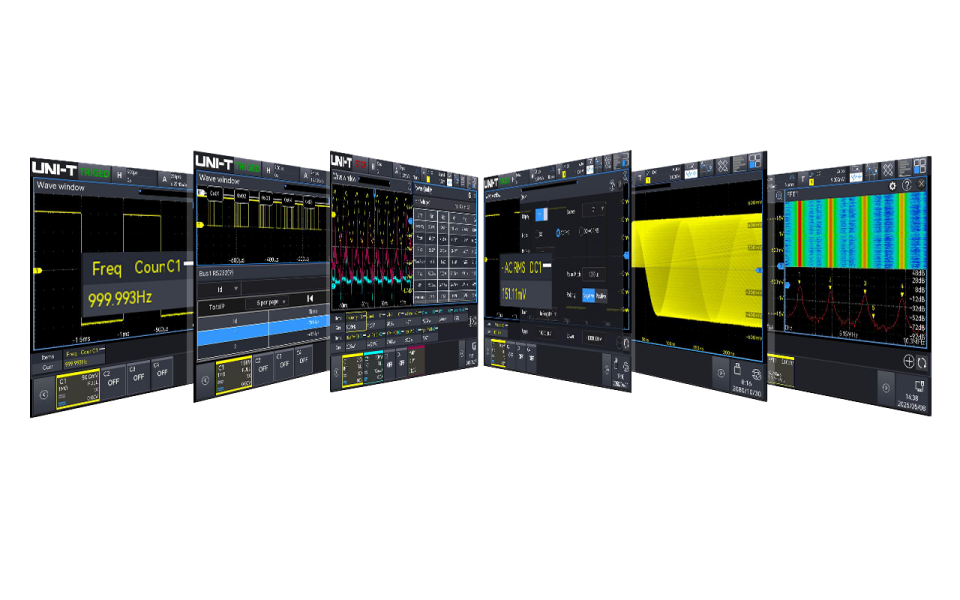

Otomatik ölçüm fonksiyonu 56 parametreyi, istatistikleri ve trend grafiklerini destekler. UART, I2C, SPI, CAN ve LIN protokolleri için tetikleme ve kod çözme desteği, UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop ile dijital haberleşme sinyallerinin incelenmesine yardımcı olur.

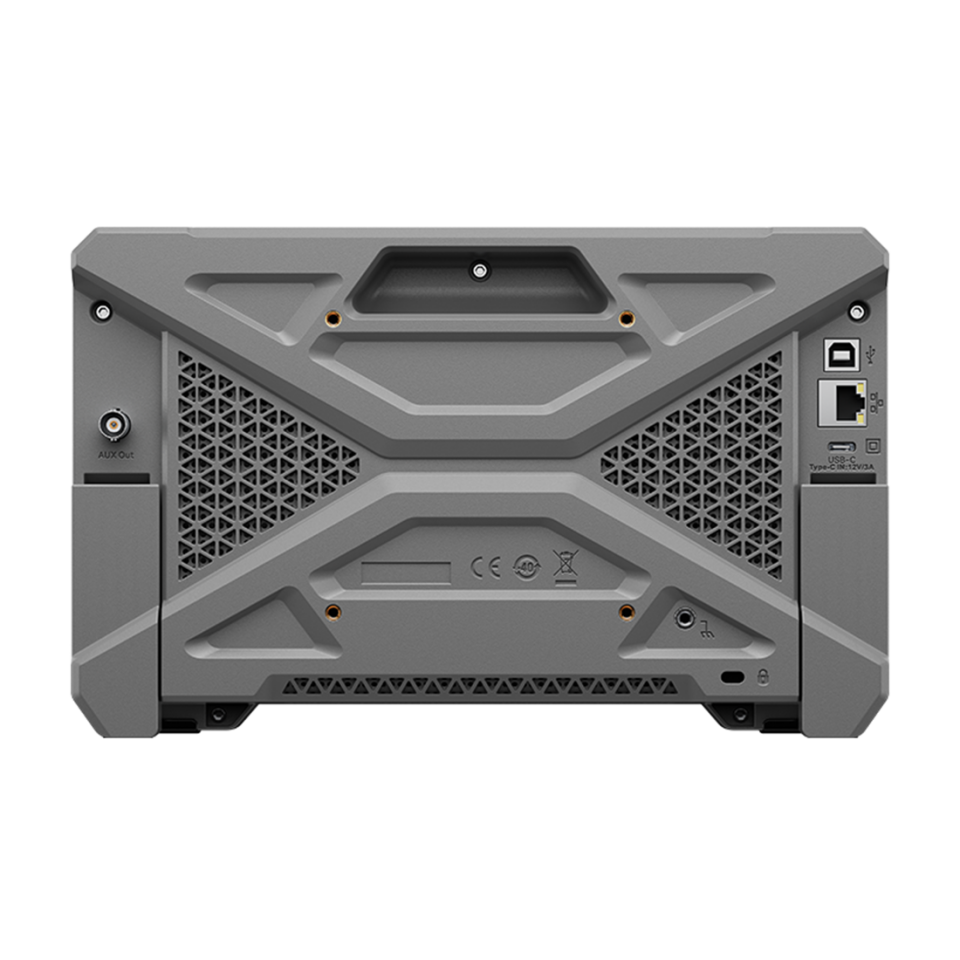

Spektrum analizi için 1 Mpts'ye kadar gelişmiş FFT desteği sunan cihaz, frekans bileşenlerinin analizini destekler. USB Type-C üzerinden güç girişi ve 282 × 175 × 49 mm boyutlarındaki ince gövdesi, çalışma alanında esnek kullanım olanağı sağlar.
UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop, uygun bir taşınabilir güç kaynağıyla beslenebilmesi sayesinde priz bulunmayan ortamlarda da ölçüm yapmayı kolaylaştırabilir. Otomatik ölçüm ve protokol analizi özellikleri, elektronik devre testi ve hata ayıklama çalışmalarını destekler.
UNI-T UPO1152HD Osiloskop Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Ürün Modeli | UNI-T UPO1152HD |
| Osiloskop Türü | Dijital osiloskop |
| Bant Genişliği | 150 MHz |
| Analog Kanal Sayısı | 2 |
| ADC Çözünürlüğü | 12 bit |
| Sayısallaştırma Seviyesi | 4096 seviye |
| Gerçek Zamanlı Örnekleme Hızı | Maksimum 1,25 GSa/s |
| Bellek Derinliği | Maksimum 100 Mpts |
| Dalga Biçimi Yakalama Hızı | Normal modda 100.000 dalga biçimi/s, sekans modunda 500.000 dalga biçimi/s |
| Teknoloji | Ultra Phosphor 3.0 |
| Otomatik Ölçüm | 56 parametre, istatistik ve trend grafikleri |
| Protokol Analizi | UART, I2C, SPI, CAN ve LIN tetikleme ve kod çözme |
| FFT Spektrum Analizi | 1 Mpts'ye kadar gelişmiş FFT |
| Güç Girişi | USB Type-C |
| Boyutlar | 282 × 175 × 49 mm |
UNI-T UPO1152HD Osiloskop Fonksiyonları
Yüksek Çözünürlüklü Sinyal Analizi
12 bit ADC ve 4096 seviyeli sayısallaştırma, dalga biçimlerindeki küçük genlik değişimlerinin incelenmesini destekler.
Derin Bellek ve Örnekleme
Maksimum 1,25 GSa/s gerçek zamanlı örnekleme hızı ve 100 Mpts bellek derinliği ile sinyal ayrıntılarının incelenmesine yardımcı olur.
Otomatik Ölçüm
56 parametreye yönelik otomatik ölçüm, istatistik ve trend grafikleriyle ölçüm sonuçlarının değerlendirilmesini destekler.
Protokol Tetikleme ve Kod Çözme
UART, I2C, SPI, CAN ve LIN protokolleri için sunulan destek, dijital haberleşme sinyallerinin incelenmesine yardımcı olur.
FFT Spektrum Analizi
1 Mpts'ye kadar gelişmiş FFT desteği, sinyallerin frekans bileşenlerinin analiz edilmesini sağlar.
USB Type-C Güç Girişi
USB Type-C üzerinden güç girişi ve uygun taşınabilir güç kaynağıyla kullanım olanağı sunar.
UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop Kullanım Alanları
- Elektronik sinyallerin dalga biçimi analizi
- Elektronik devre testi
- Devre hata ayıklama çalışmaları
- Analog sinyallerin incelenmesi
- Dijital haberleşme protokollerinin analizi
- UART, I2C ve SPI sinyallerinin incelenmesi
- CAN ve LIN protokollerinin tetiklenmesi ve kod çözümü
- FFT ile frekans bileşenlerinin analizi
- Otomatik ölçüm ve ölçüm sonuçlarının değerlendirilmesi
UNI-T UPO1152HD Osiloskop Öne Çıkan Avantajları
4096 seviyeli sayısallaştırma ile küçük sinyal genliği değişimlerinin gözlemlenmesini destekler.
Normal modda 100.000, sekans modunda 500.000 dalga biçimi/s yakalama hızına ulaşır.
Maksimum 100 Mpts bellek derinliğiyle sinyalin genel yapısını ve ayrıntılarını incelemeye yardımcı olur.
Otomatik ölçüm, protokol analizi ve FFT desteğiyle farklı sinyal inceleme ihtiyaçlarını karşılamaya yardımcı olur.
282 × 175 × 49 mm boyutlarıyla çalışma alanında daha az yer kaplayan ince bir gövdeye sahiptir.
Neden UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop?
UNI-T UPO1152HD 150 MHz 2 Kanallı Yüksek Çözünürlüklü Osiloskop; 150 MHz bant genişliği, 2 analog kanal, 12 bit ADC, maksimum 1,25 GSa/s örnekleme hızı ve 100 Mpts bellek derinliğiyle ayrıntılı sinyal incelemesini destekler. Ultra Phosphor 3.0 teknolojisi, 56 parametreli otomatik ölçüm, UART/I2C/SPI/CAN/LIN protokol analizi ve 1 Mpts'ye kadar FFT özellikleriyle elektronik devre testi ve hata ayıklama çalışmalarında kapsamlı bir ölçüm çözümü sunar.
