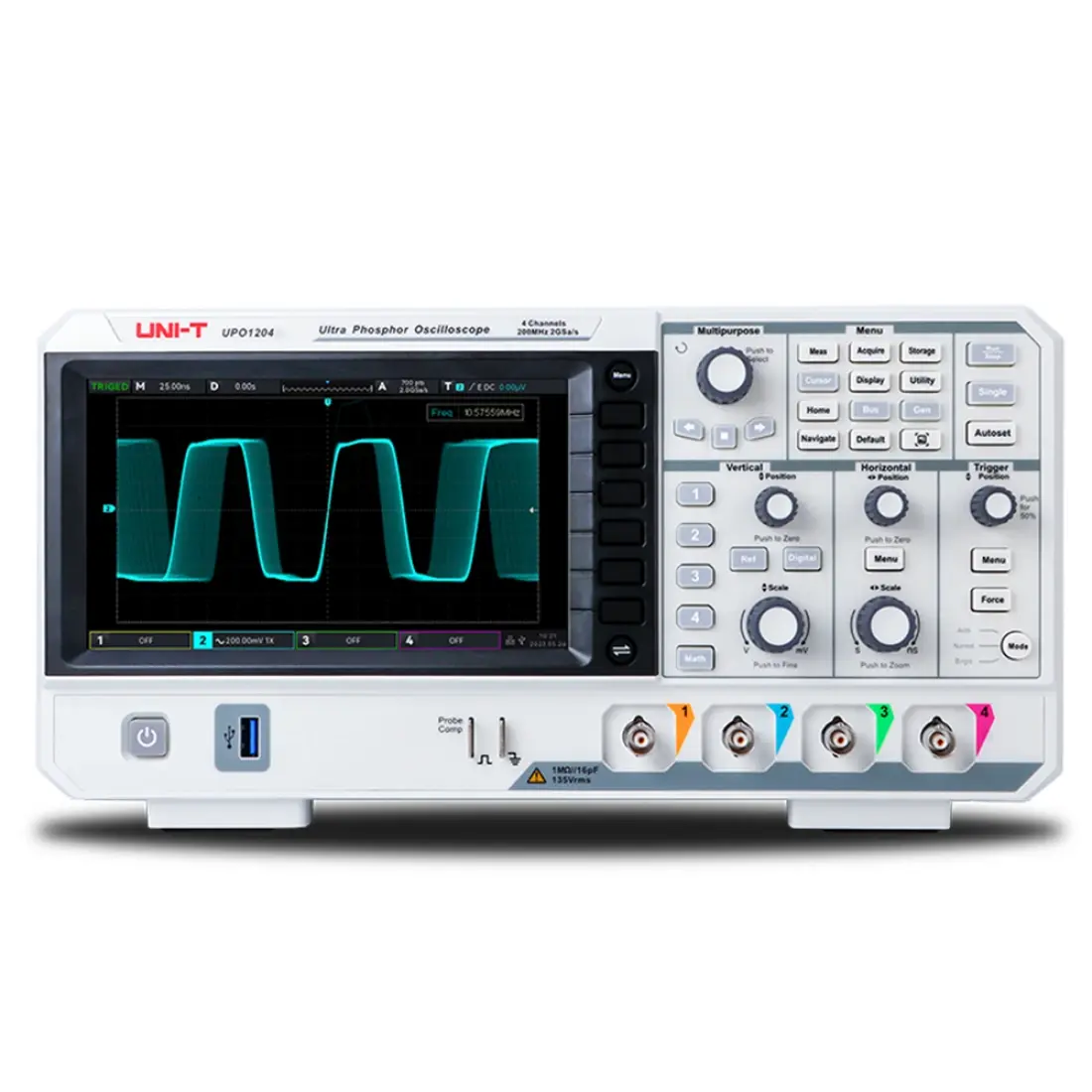

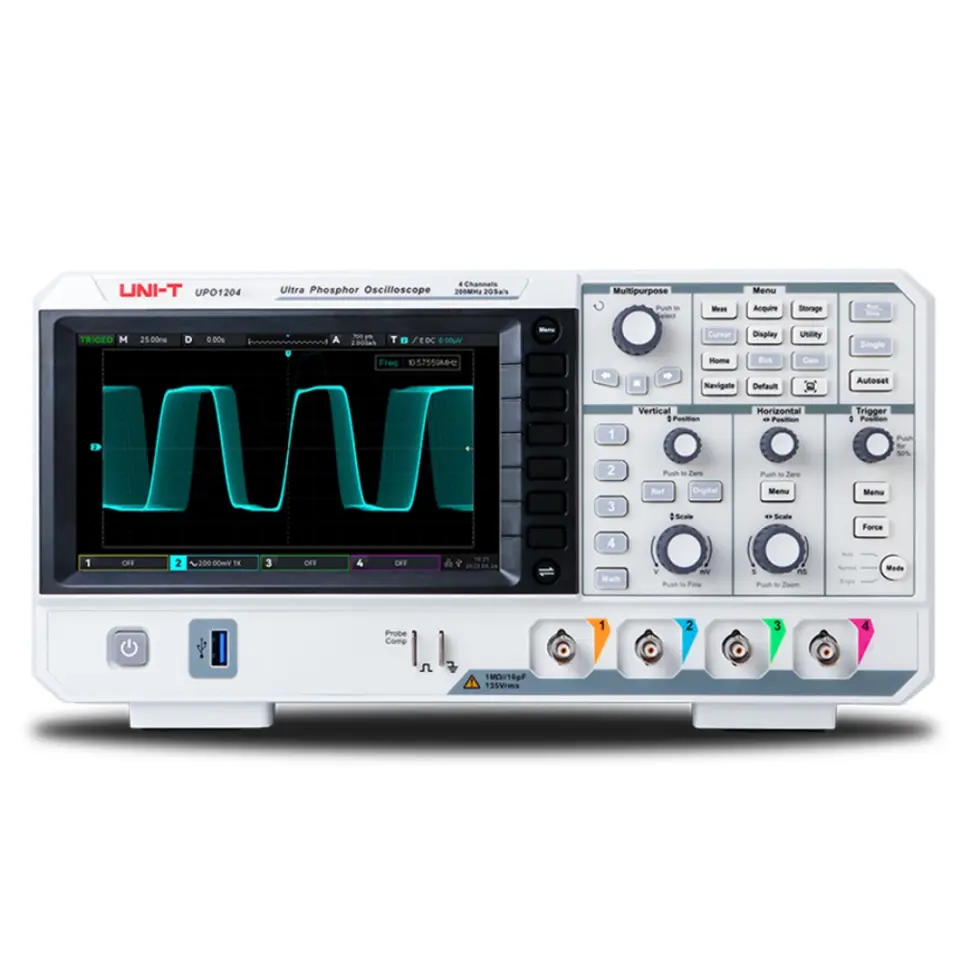

UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, elektronik devre analizi, Ar-Ge çalışmaları, endüstriyel test, bakım ve hata ayıklama uygulamaları için geliştirilmiş profesyonel bir dijital depolamalı osiloskoptur. 200 MHz bant genişliği, 4 analog kanal, 2 GSa/s gerçek zamanlı örnekleme hızı ve 56 Mpts hafıza derinliği ile çoklu sinyallerin ayrıntılı şekilde incelenmesini destekler.
SEO Bilgileri
SEO Başlık: UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts
Meta Açıklama: UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts; 4 kanal, 200MHz bant genişliği, 56Mpts hafıza ve gelişmiş analiz özellikleri sunar.
Hedef Kelime: UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts
SEO Anahtar Kelimeler: UNI-T UPO1204, UPO1204 osiloskop, 200MHz osiloskop, 4 kanal dijital osiloskop, 2GSa/s osiloskop, 56Mpts osiloskop, dijital depolamalı osiloskop, UNI-T dijital osiloskop
URL / Slug: uni-t-upo1204-200mhz-4-kanal-dijital-osiloskop-2gsa-s-56mpts
Öne Çıkan Özellikleri
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, yüksek frekanslı sinyallerin ayrıntılı şekilde incelenmesini destekleyen 200 MHz bant genişliğine sahiptir.
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, dört farklı analog sinyalin aynı anda görüntülenmesine ve karşılaştırılmasına imkan verir.
Gerçek zamanlı 2 GSa/s örnekleme hızı, hızlı değişen sinyallerin yakalanmasını destekler.
Uzun süreli sinyal kayıtlarının ayrıntılı şekilde incelenmesini destekler.
Anlık ve nadir meydana gelen sinyal olaylarının yakalanmasına yardımcı olur.
Dalga formlarının daha net, akıcı ve detaylı şekilde görüntülenmesini destekler.
800×480 çözünürlüklü geniş ekran, sinyal ve ölçüm sonuçlarının rahat takip edilmesini sağlar.
Çok sayıda ölçüm parametresi ile sinyal analiz süreçlerini destekler.
Sinyallerin frekans alanında analiz edilmesini sağlayan FFT fonksiyonu sunar.
AC/DC ölçümler için dahili dijital voltmetre fonksiyonu sağlar.
Detaylı Açıklama
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, UPO1000 serisinin gelişmiş ölçüm özelliklerine sahip 4 kanallı dijital depolamalı osiloskop modellerinden biridir. Dört analog kanal sayesinde farklı sinyaller aynı anda izlenebilir ve aralarındaki zamanlama ile davranış farklılıkları karşılaştırılabilir.
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, 200 MHz bant genişliği ve 2 GSa/s gerçek zamanlı örnekleme hızı ile hızlı değişen sinyallerin ayrıntılı olarak yakalanmasını destekler. 56 Mpts hafıza derinliği ise daha uzun sinyal kayıtlarının incelenmesine yardımcı olur.
500.000 wfms/s dalga yakalama hızı, Ultra Phosphor görüntüleme teknolojisi ve 256 seviye gri tonlama özellikleri ile UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, karmaşık sinyal yapılarını görsel olarak takip etmeyi kolaylaştırır.
1M nokta FFT, 36 otomatik ölçüm parametresi, protokol çözümleme, matematiksel analiz ve dahili True RMS DVM fonksiyonları sayesinde cihaz, profesyonel elektronik test ve ölçüm süreçlerini destekler.
Teknik Özellikleri
| Ürün Tipi | Dijital Depolamalı Osiloskop |
| Marka / Model | Uni-T UPO1204 |
| Seri | UPO1000 Serisi |
| Bant Genişliği | 200 MHz |
| Kanal Sayısı | 4 Analog Kanal |
| Örnekleme Hızı | 2 GSa/s |
| Hafıza Derinliği | 56 Mpts |
| Dalga Yakalama Hızı | 500.000 wfms/s |
| Yükselme Süresi | ≤1.8 ns |
| Dikey Çözünürlük | 8 Bit |
| Dikey Hassasiyet | 500 µV/div – 20 V/div |
| Giriş Empedansı | 1 MΩ ±2% / 16 pF ±2 pF |
| Ekran | 7 İnç TFT LCD (800×480) |
| Gri Tonlama | 256 Seviye |
| Otomatik Ölçüm | 36 Ölçüm Parametresi |
| FFT Analizi | 1M Nokta FFT |
| DVM | Dahili Dijital Voltmetre – True RMS AC/DC |
| Dalga Kayıt ve Oynatma | 120.000 Frame |
| Protokol Desteği | RS232, I2C, SPI |
4 Kanallı Osiloskop ile Çoklu Sinyal Analizi
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, dört farklı analog sinyalin aynı anda görüntülenmesini sağlayarak karmaşık elektronik sistemlerin analizini kolaylaştırır. Elektronik kartlar, güç sistemleri, kontrol devreleri ve gömülü sistemlerde çoklu sinyal takibi yapılmasını destekler.
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts ile farklı kanallardaki sinyallerin zamanlama ve davranış farklılıkları karşılaştırılabilir. 200 MHz bant genişliği ve 2 GSa/s gerçek zamanlı örnekleme hızı hızlı değişen sinyallerin ayrıntılı şekilde incelenmesine yardımcı olur.
Ultra Phosphor Teknolojisi ile Hızlı Sinyal Görüntüleme
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, Ultra Phosphor görüntüleme teknolojisi ve 500.000 wfms/s dalga yakalama hızı sayesinde sinyal davranışlarının daha net şekilde gözlemlenmesini destekler.
Yüksek yakalama performansı, kısa süreli ve nadir meydana gelen sinyal bozulmalarının tespit edilmesine yardımcı olur. 256 seviye gri tonlama ise dalga formlarındaki yoğunluk farklılıklarının daha ayrıntılı şekilde görüntülenmesini sağlar.
56 Mpts Hafıza ve Gelişmiş FFT Analizi
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, 56 Mpts hafıza derinliği sayesinde uzun sinyal kayıtlarında ayrıntının korunmasına yardımcı olur. Kaydedilen dalga formlarının belirli bölümleri daha sonra ayrıntılı şekilde incelenebilir.
1M nokta FFT spektrum analiz desteği sayesinde zaman alanındaki sinyaller frekans alanında da değerlendirilebilir. Matematiksel analiz ve cursor ölçüm fonksiyonları, elektronik tasarım ve hata ayıklama çalışmalarında daha kapsamlı inceleme yapılmasını destekler.
Protokol Çözümleme ve Gelişmiş Analiz Fonksiyonları
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, elektronik sistemlerde kullanılan farklı haberleşme protokollerinin analiz edilmesini destekler. RS232, I2C ve SPI protokol desteği, gömülü sistem geliştirme ve hata ayıklama çalışmalarında kullanılabilir.
- 36 otomatik ölçüm parametresi
- 1M nokta FFT spektrum analizi
- RS232 protokol çözümleme
- I2C protokol çözümleme
- SPI protokol çözümleme
- Cursor ölçüm ve analiz fonksiyonları
- Matematiksel analiz özellikleri
- 120.000 frame dalga kayıt ve oynatma
- Dahili True RMS dijital voltmetre
- SCPI komut desteği

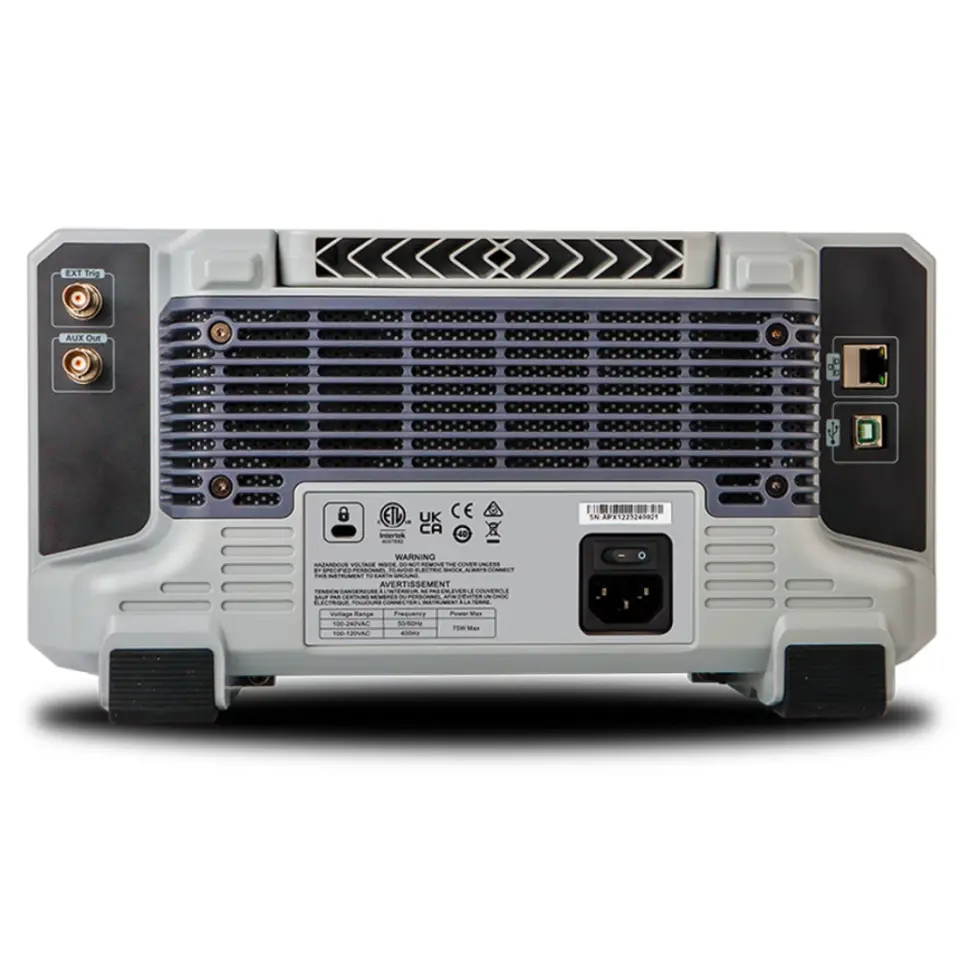

Bağlantı ve Entegrasyon Özellikleri
- USB Host / Device: Veri aktarımı ve harici cihaz bağlantıları için kullanım imkanı sağlar.
- LAN Bağlantısı: Osiloskobun ağ ortamına entegre edilmesini destekler.
- EXT Trigger: Harici tetikleme gerektiren profesyonel ölçüm uygulamalarında kullanılabilir.
- AUX Çıkışı: Harici sistemlerle bağlantı ve entegrasyon imkanı sunar.
- Web Tabanlı Uzaktan Kontrol: Uyumlu ağ ortamlarında cihazın uzaktan kontrol edilmesini destekler.
- SCPI Komut Desteği: Otomatik test ve ölçüm sistemlerine entegrasyonu kolaylaştırır.
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, USB, LAN, web tabanlı kontrol ve SCPI desteği sayesinde profesyonel ölçüm ve otomasyon sistemleriyle birlikte kullanılmasını destekler.
Kullanım Alanları
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, çoklu sinyal analizi ve gelişmiş ölçüm fonksiyonları gerektiren profesyonel uygulamalarda kullanılabilir.
- Elektronik devre tasarım ve analiz çalışmaları
- Ar-Ge ve laboratuvar uygulamaları
- Endüstriyel test ve kalite kontrol süreçleri
- Elektronik bakım ve onarım işlemleri
- Gömülü sistem geliştirme ve hata ayıklama
- Haberleşme protokol analizleri
- Üretim hattı test uygulamaları
- Elektronik kart geliştirme ve doğrulama
- Eğitim ve akademik laboratuvar uygulamaları
Avantajları
- 4 analog kanal sayesinde çoklu sinyal analizi sağlar.
- 200 MHz bant genişliği ile geniş uygulama alanı sunar.
- 2 GSa/s örnekleme hızı ile hızlı sinyallerin incelenmesini destekler.
- 56 Mpts hafıza derinliği ile detaylı sinyal kaydı sağlar.
- 500.000 wfms/s dalga yakalama hızı ile anlık olayların analizini kolaylaştırır.
- Ultra Phosphor teknolojisi ile net ve akıcı dalga formu görüntüleme sunar.
- FFT ve protokol çözümleme özellikleri ile gelişmiş analiz imkanı sağlar.
- 120.000 frame dalga kayıt ve oynatma desteği sunar.
- USB, LAN ve web tabanlı kontrol seçenekleri ile bağlantı esnekliği sağlar.
- SCPI desteği sayesinde otomasyon ve profesyonel test sistemlerine entegre edilebilir.
Neden UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts?
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, 4 analog kanal, 200 MHz bant genişliği, 2 GSa/s örnekleme hızı ve 56 Mpts hafıza kapasitesini gelişmiş analiz fonksiyonlarıyla bir araya getirir. Çoklu sinyallerin aynı anda incelenmesi gereken elektronik tasarım, Ar-Ge, üretim, bakım ve kalite kontrol uygulamalarını destekler.
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, Ultra Phosphor görüntüleme teknolojisi, 500.000 wfms/s dalga yakalama hızı, 1M nokta FFT spektrum analizi ve protokol çözümleme özellikleriyle farklı sinyal analiz ihtiyaçlarına cevap verir.
4 kanallı yapı, geniş hafıza derinliği, gelişmiş ölçüm fonksiyonları, True RMS DVM, USB ve LAN bağlantıları ile UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, profesyonel elektronik mühendisleri, teknisyenler, Ar-Ge ekipleri ve laboratuvar kullanıcıları için kapsamlı bir dijital ölçüm çözümüdür.
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts
UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts, 200 MHz bant genişliği, 4 analog kanal, 2 GSa/s örnekleme hızı, 56 Mpts hafıza, 500.000 wfms/s dalga yakalama ve gelişmiş analiz fonksiyonlarıyla profesyonel elektronik ölçüm uygulamalarını destekler.
