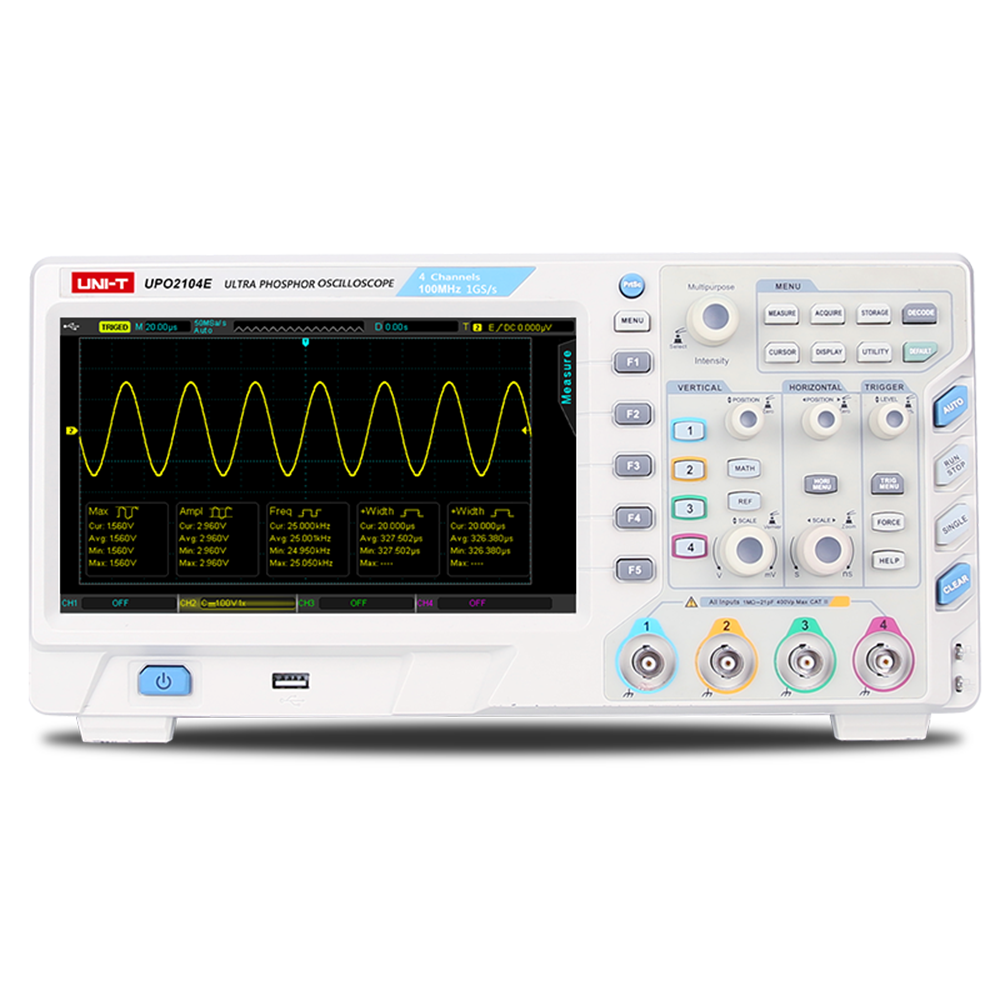

UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop
UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop, UPO2000E serisinin yüksek performanslı dört kanallı modelidir. 100 MHz bant genişliği, 1 GSa/s gerçek zamanlı örnekleme hızı, 56 Mpts bellek derinliği ve 80.000 wfms/s dalga formu yakalama hızıyla elektronik devre, laboratuvar, eğitim ve hata ayıklama uygulamalarında ayrıntılı sinyal analizi sunar.
Öne Çıkan Özellikleri
UNI-T UPO2104E, 100 MHz bant genişliği ile elektronik devrelerdeki farklı frekanslardaki sinyallerin incelenmesini destekler.
UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop, dört analog kanalı sayesinde birden fazla sinyalin eş zamanlı olarak izlenmesine olanak tanır.
1 GSa/s gerçek zamanlı örnekleme hızı, hızlı sinyal geçişlerinin ayrıntılı biçimde yakalanmasına yardımcı olur.
56 Mpts standart bellek derinliği, uzun süreli sinyallerin daha kapsamlı şekilde kaydedilip analiz edilmesini sağlar.
Yüksek dalga formu güncelleme hızı, düşük olasılıklı ve kısa süreli sinyal olaylarının daha kolay gözlemlenmesine yardımcı olur.
256 seviyeli gri ton görüntüleme ile dalga formu yoğunluğu ve sinyal değişimleri daha anlaşılır şekilde izlenebilir.
Düşük jitter'lı dijital tetikleme sistemi, ölçüm sırasında sinyalin daha kararlı şekilde yakalanmasına destek olur.
34 farklı otomatik ölçüm parametresi, temel ve gelişmiş sinyal analizlerinin hızlı şekilde gerçekleştirilmesini kolaylaştırır.
SEO Bilgileri
SEO Başlık: UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop
Meta Açıklama: UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop; 1 GSa/s örnekleme, 56 Mpts bellek, 80.000 wfms/s yakalama ve 34 otomatik ölçüm sunar.
Hedef Kelime: UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop
SEO Anahtar Kelimeler: UNI-T UPO2104E, 100MHz osiloskop, 4 kanal osiloskop, dijital depolamalı osiloskop, UNI-T osiloskop, 1 GSa/s osiloskop, 56 Mpts osiloskop, dijital fosfor osiloskop
URL / Slug: uni-t-upo2104e-100mhz-4-kanal-dijital-depolamali-osiloskop
Detaylı Açıklama
UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop, elektronik devre tasarımı, sinyal doğrulama, gömülü sistem geliştirme ve laboratuvar uygulamalarında kullanılmak üzere geliştirilmiş dört kanallı bir ölçüm cihazıdır. 100 MHz bant genişliği sayesinde farklı elektronik devrelerdeki sinyallerin ayrıntılı olarak gözlemlenmesine olanak sağlar.
1 GSa/s gerçek zamanlı örnekleme hızı, hızlı sinyal değişimlerinin yakalanmasına yardımcı olurken 56 Mpts bellek derinliği uzun süreli dalga formlarının kaydedilmesini ve analiz edilmesini destekler. 80.000 wfms/s dalga formu yakalama hızı ise özellikle nadir meydana gelen sinyal olaylarının görüntülenmesine katkı sağlar.

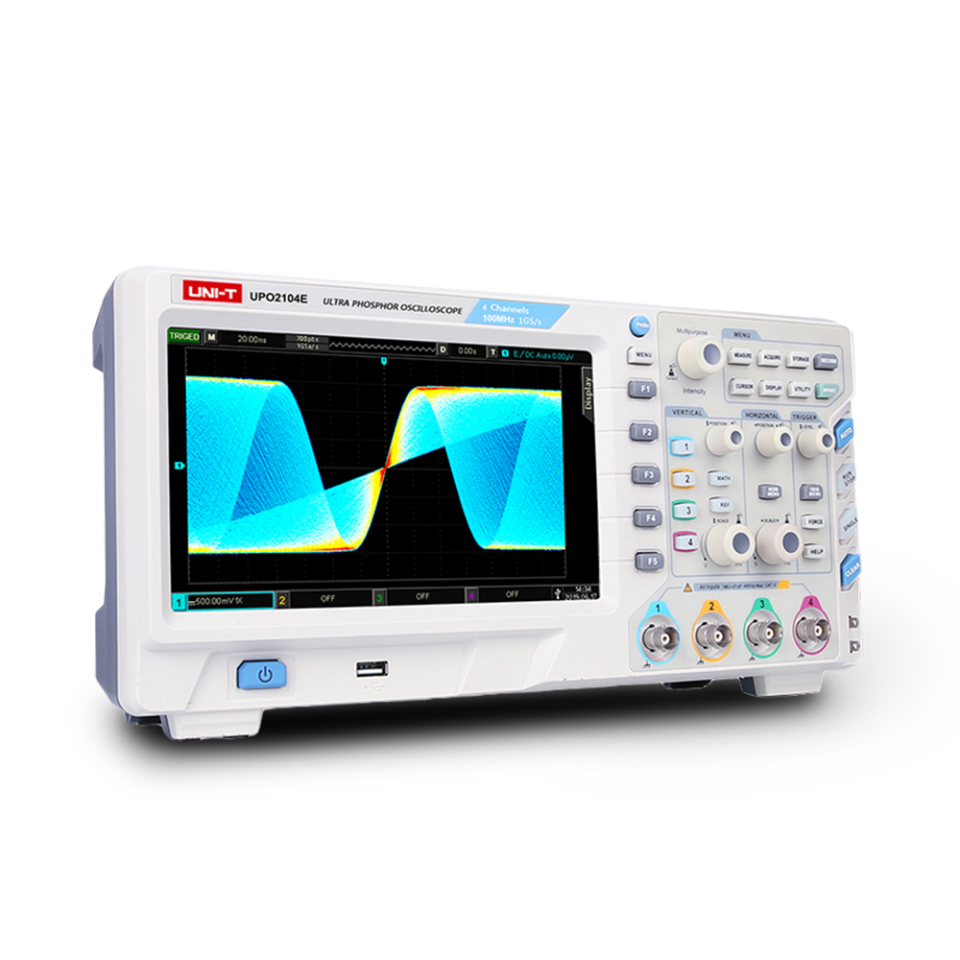

UNI-T'nin sinyal işleme motoru ve dijital fosfor benzetimli yoğunluk görüntüleme teknolojisi, dalga formlarının yoğunluk farklılıklarının daha kolay ayırt edilmesini sağlar. 256 seviyeli gri ton görüntüleme, sinyal davranışlarının görsel olarak değerlendirilmesine yardımcı olur.
Düşük jitter'lı dijital tetikleme sistemi ve bağımsız ayarlanabilir zaman tabanı, farklı ölçüm senaryolarında sinyallerin daha kontrollü şekilde incelenmesine olanak tanır.
Teknik Özellikleri
| Model | UNI-T UPO2104E |
| Ürün Tipi | Dijital Depolamalı Osiloskop |
| Bant Genişliği | 100 MHz |
| Kanal Sayısı | 4 Analog Kanal |
| Örnekleme Hızı | 1 GSa/s Gerçek Zamanlı Örnekleme |
| Bellek Derinliği | 56 Mpts Standart |
| Dalga Formu Yakalama Hızı | 80.000 wfms/s |
| Dikey Ölçek | 1 mV/div Minimum Duyarlılık |
| Ekran Teknolojisi | Dijital Floresan Ekran, 256 Seviyeli Gri Ton |
| Tetikleme Sistemi | Düşük Jitter'lı Dijital Tetikleme |
| Zaman Tabanı | Bağımsız Olarak Ayarlanabilir |
| Otomatik Ölçüm | 34 Farklı Otomatik Ölçüm Parametresi |
| Gelişmiş Fonksiyonlar | Yakınlaştırma, Matematik, İstatistik, Gelişmiş Hesaplama |
| Görselleştirme Teknolojisi | UNI-T UPO Sinyal İşleme Motoru |
| Görüntüleme Tipi | Dijital Fosfor Benzetimli Yoğunluk Görüntüleme |
| Dijital Kanallar | Yok |
| Dalga Formu Üreteci | Yok |

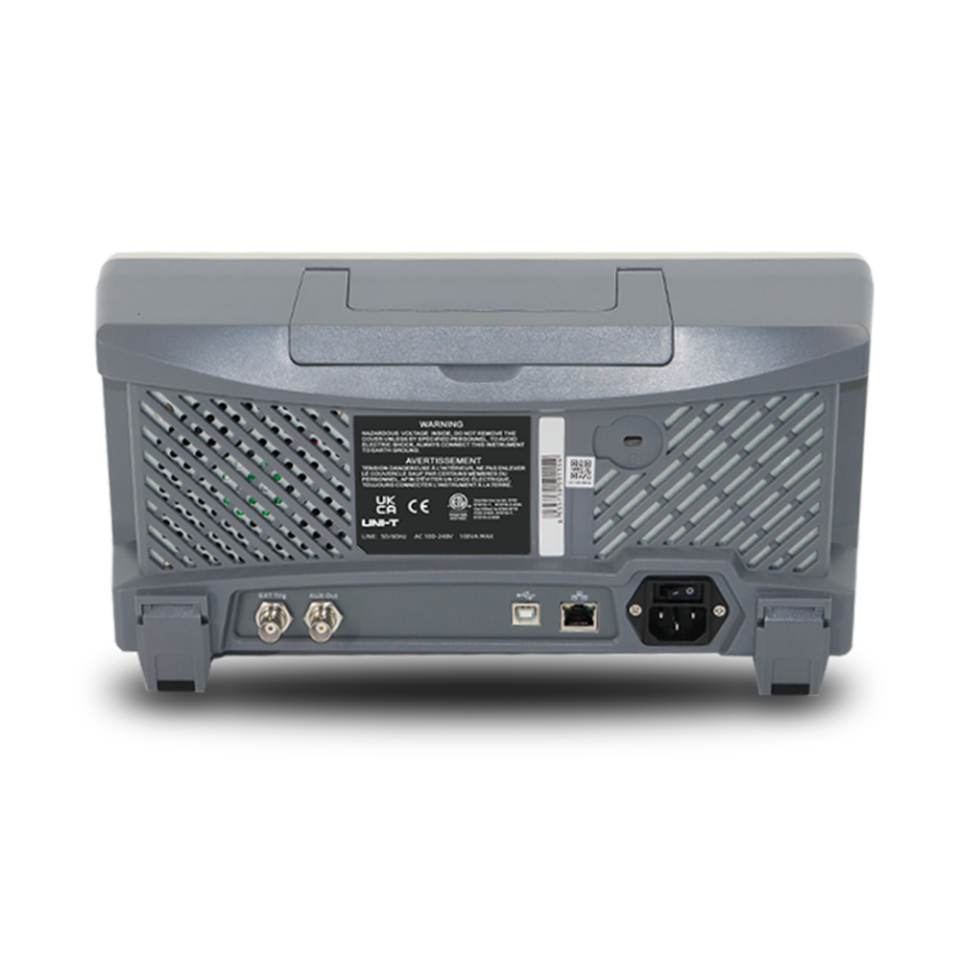

| USB | USB Host / Device |
| LAN | Opsiyonel Modellerde |
Sinyal Görselleştirme ve Ölçüm Fonksiyonları
UNI-T UPO2104E, dalga formlarının daha anlaşılır şekilde incelenmesi için dijital fosfor benzetimli yoğunluk görüntüleme teknolojisinden yararlanır. 256 seviyeli gri ton desteği, dalga formunun yoğunluk değişimlerinin görsel olarak ayırt edilmesini kolaylaştırır.
- 34 farklı otomatik ölçüm parametresi
- Yakınlaştırma fonksiyonu
- Matematiksel hesaplama fonksiyonları
- İstatistik fonksiyonları
- Gelişmiş hesaplama seçenekleri
- Bağımsız ayarlanabilir zaman tabanı
- Düşük jitter'lı dijital tetikleme
4 Kanal ile Eş Zamanlı Sinyal Analizi
UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop, dört analog kanal üzerinden birden fazla sinyalin aynı anda izlenmesine olanak tanır. Bu yapı; elektronik devre tasarımı, sensör sinyallerinin izlenmesi ve hata ayıklama gibi uygulamalarda farklı sinyaller arasındaki ilişkilerin incelenmesini kolaylaştırır.
1 GSa/s gerçek zamanlı örnekleme ve 56 Mpts bellek derinliği, ölçülen sinyallerin ayrıntılı şekilde kaydedilmesine ve daha sonra analiz edilmesine yardımcı olur.
Kullanım Alanları
- Elektronik devre tasarımı ve doğrulama
- Gömülü sistem geliştirme ve hata ayıklama
- Sensör sinyallerinin izlenmesi
- Akademik eğitim ve laboratuvar uygulamaları
- Analog, dijital ve karışık sinyal analizleri
- Arıza tespiti ve sinyal bozulması analizi
- Gürültü analizi
Avantajları
- 100 MHz bant genişliği ile geniş uygulama desteği
- 4 analog kanal ile aynı anda çoklu sinyal analizi
- 1 GSa/s örnekleme hızı ile hızlı sinyal geçişlerini yakalama
- 56 Mpts bellek derinliği ile uzun süreli sinyal kaydı
- 80.000 wfms/s dalga formu yakalama hızı
- Dijital floresan ekran ile dalga formu yoğunluğunu görselleştirme
- Düşük jitter'lı tetikleme sistemi
- 34 otomatik ölçüm parametresi
- USB Host/Device bağlantı desteği
- Opsiyonel modellerde LAN bağlantı desteği
Neden UNI-T UPO2104E?
UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop, 100 MHz bant genişliği, dört analog kanal, 1 GSa/s örnekleme hızı ve 56 Mpts bellek kapasitesini bir araya getirerek farklı ölçüm ihtiyaçlarına yönelik kapsamlı bir osiloskop çözümü sunar.
Dijital fosfor benzetimli yoğunluk görüntüleme, düşük jitter'lı tetikleme, 80.000 wfms/s dalga formu yakalama ve 34 otomatik ölçüm parametresi; mühendislik, teknisyenlik, eğitim ve laboratuvar uygulamalarında sinyal analiz süreçlerinin daha verimli yürütülmesine yardımcı olur.
UNI-T UPO2104E 100MHz 4 Kanal Dijital Depolamalı Osiloskop
100 MHz bant genişliği, 4 analog kanal, 1 GSa/s örnekleme, 56 Mpts bellek ve 80.000 wfms/s dalga formu yakalama kapasitesiyle profesyonel sinyal ölçüm ve analiz ihtiyaçları için geliştirilmiştir.
