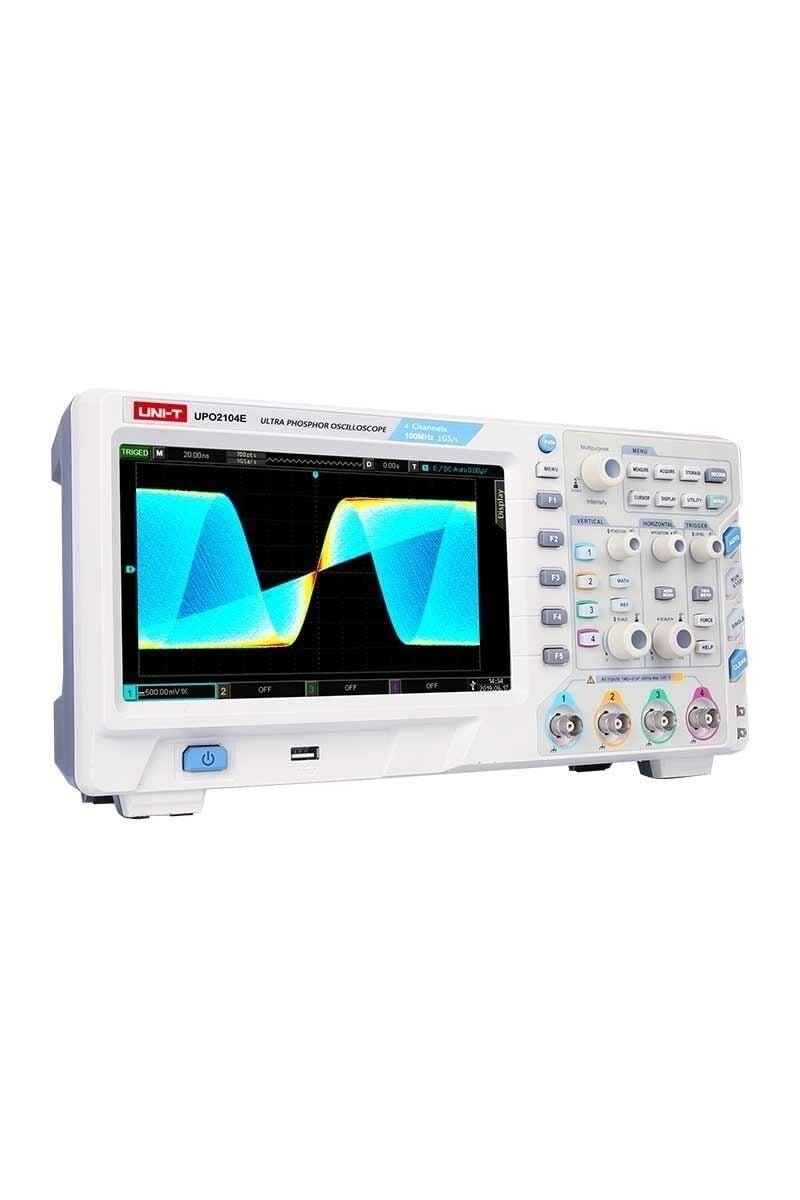

UNI-T UPO2104E Ultra Fosforlu Osiloskop
UNI-T UPO2104E Ultra Fosforlu Osiloskop, elektrik ve elektronik devrelerde gerilim değişimlerinin zamana bağlı olarak görüntülenmesini sağlayan, yüksek performanslı ve çok fonksiyonlu bir ölçüm cihazıdır. 100 MHz bant genişliği, 4 kanal, 1GS/s örnekleme oranı ve 56Mpts bellek derinliği ile kapsamlı ölçüm ve analiz işlemleri gerçekleştirmek üzere tasarlanmıştır.
UNI-T UPO2104E Ultra Fosforlu Osiloskop, 83.000 wfms/sn dalga formu yakalama oranı, 8 inç 800×480 çözünürlüklü TFT renkli LCD ekranı ve 5 farklı ölçümü aynı anda görüntüleyebilme özelliği ile ölçüm verilerinin detaylı şekilde takip edilmesini sağlar.
UNI-T UPO2104E Ultra Fosforlu Osiloskop, çoklu tetikleme seçenekleri, FFT, mantıksal ve gelişmiş dalga formu işlemleri, USB, LAN ve AUX arayüzleri ile elektronik test, bakım, onarım ve geliştirme çalışmalarına yönelik kapsamlı bir çözüm sunar.
UNI-T UPO2104E Ultra Fosforlu Osiloskop Öne Çıkan Özellikleri
UNI-T UPO2104E Ultra Fosforlu Osiloskop, 100 MHz bant genişliği ile geniş kapsamlı sinyal ölçümlerini destekler.
4 kanallı yapısı sayesinde farklı sinyallerin aynı anda izlenmesine ve karşılaştırılmasına olanak sağlar.
1GS/s örnekleme oranı ile dalga formlarının ayrıntılı şekilde yakalanmasını destekler.
Yüksek dalga formu yakalama oranı ile sinyal değişimlerinin takip edilmesine yardımcı olur.
Tek kanalda 56Mpts bellek derinliği ile kapsamlı dalga formu kayıt ve analiz işlemlerini destekler.
800×480 çözünürlüklü 8 inç TFT renkli LCD ekran, ölçüm değerlerinin net şekilde görüntülenmesini sağlar.
UNI-T UPO2104E Ultra Fosforlu Osiloskop Detaylı Açıklama
UNI-T UPO2104E Ultra Fosforlu Osiloskop, elektrik devrelerinde meydana gelen gerilim değişimlerinin ve sinyallerin zamana bağlı olarak incelenmesini sağlayan profesyonel bir ölçüm cihazıdır. Osiloskop yapısı sayesinde devrede gerçekleşen değişimler dalga formu olarak görüntülenebilir ve farklı parametreler üzerinden analiz edilebilir.
UNI-T UPO2104E Ultra Fosforlu Osiloskop, 100 MHz bant genişliği, 4 kanal ve 1GS/s örnekleme oranı ile farklı elektronik ölçüm uygulamalarına uyum sağlar. 56Mpts tek kanal bellek derinliği ve 83.000 wfms/sn dalga formu yakalama oranı, dalga formlarının yüksek hızda yakalanmasını ve incelenmesini destekler.
UNI-T UPO2104E Ultra Fosforlu Osiloskop, 5ns/böl ile 50s/böl arasında ayarlanabilen zaman tabanı ölçeğine ve 1mV/böl ile 20V/böl arasında dikey ölçek aralığına sahiptir. 256 seviyeli yoğunluk derecelendirme ekranı ile dalga formlarının farklı yoğunluk seviyelerinde görüntülenmesine olanak tanır.
UNI-T UPO2104E Ultra Fosforlu Osiloskop üzerinde kenar, darbe genişliği, runt, pencere, N-kenar, gecikme, zaman aşımı, süre, kurulum/bekletme, eğim, video ve kod gibi çoklu tetikleme türleri bulunur. Bu farklı tetikleme seçenekleri, çeşitli sinyal koşullarının incelenmesine yardımcı olur.
Dalga formu işlemleri arasında A+B, A-B, A×B, A/B, FFT, mantıksal işlem ve gelişmiş işlemler yer alan UNI-T UPO2104E Ultra Fosforlu Osiloskop, ölçüm sırasında sinyallerin farklı yöntemlerle değerlendirilmesini destekler.
UNI-T UPO2104E Ultra Fosforlu Osiloskop, aynı anda 5 ölçümün görüntülenmesine ve ölçüm istatistiklerinde ortalama, maksimum, minimum, standart sapma ve ölçüm sayısı gibi değerlerin takip edilmesine olanak sağlar. Donanım frekans sayacı ise 6 bit yapıya sahiptir ve kanallar seçilebilir.
USB Host, USB Device, LAN ve AUX arayüzlerine sahip olan UNI-T UPO2104E Ultra Fosforlu Osiloskop, veri aktarımı ve farklı test uygulamaları için çeşitli bağlantı seçenekleri sunar. Cihaz; veri depolama cihazı testleri, seri veri analizi, titreşim analizi, otomotiv motorlarında sorun giderme, ses ekipmanlarının frekans tepkilerinin değerlendirilmesi, elektronik bakım ve onarım çalışmaları ile elektronik ve elektrikli araç tasarımlarında kullanılabilir.
Yüksek çözünürlüklü 8 inç ekranı, çoklu tetikleme fonksiyonları, kapsamlı dalga formu işlemleri ve çoklu ölçüm özellikleriyle UNI-T UPO2104E Ultra Fosforlu Osiloskop, profesyonel ölçüm ve test çalışmalarında kullanılmak üzere tasarlanmıştır.
UNI-T UPO2104E Ultra Fosforlu Osiloskop Teknik Özellikleri
| Bant Genişliği | 100 MHz |
| Kanallar | 4 |
| Örnekleme Oranı | 1GS/s |
| Bellek Derinliği | 56Mpts (tek kanal) |
| Dalga Formu Yakalama Oranı | 83.000 wfms/sn |
| Zaman Tabanı Ölçeği | 5ns/böl ~ 50s/böl |
| Giriş Empedansı | (1MΩ ±%2) II (20pF ±3pF) |
| Dikey Ölçek | 1mV/böl ~ 20V/böl (1MΩ) |
| Dalga Formu Kaydı | 65.000 Çerçeve |
| Tetik Türleri | Kenar, darbe genişliği, runt, pencere, N-kenar, gecikme, zaman aşımı, süre, kurulum/bekletme, eğim, video, kod |
| Dalga Formu İşlemleri | A+B, A-B, A×B, A/B, FFT, mantıksal işlem, gelişmiş |
| Ölçüm Sayısı | Aynı anda 5 ölçüm |
| Ölçüm İstatistikleri | Ortalama, Maks, Min, Standart Sapma, Ölçüm Sayısı |
| Frekans Sayacı | Donanım 6 bit sayacı, kanallar seçilebilir |
| Standart Arayüzler | USB-Host, USB-Device, LAN, AUX (Trig Out, Pass / Fail) |
| Güç | 100V ~ 240VAC, 50Hz/60Hz |
| Ekran | WVGA 800×480 çözünürlüklü 8 inç TFT renkli LCD |
| Renk | Beyaz ve Gri |
| Net Ağırlık | 3,5 kg |
| Ebat | 336×164×108 mm |
UNI-T UPO2104E Ultra Fosforlu Osiloskop Fonksiyonları
Kenar, N-kenar, pencere, darbe genişliği, video, eğim, süre, gecikme, zaman aşımı, kod, runt, kurulum ve bekletme gibi farklı tetikleme seçenekleri sunar.
A+B, A-B, A×B, A/B, FFT, mantıksal ve gelişmiş dalga formu işlemlerini destekler.
Frekans, RMS, genlik, tepe-tepe, görev oranı, darbe, yükselme ve düşme süresi gibi çeşitli parametrelerin ölçülmesini destekler.
Minimum, maksimum, ortalama, ölçüm sayısı ve standart sapma değerlerini görüntülemeye olanak sağlar.
UNI-T UPO2104E Ultra Fosforlu Osiloskop, aynı anda 5 farklı ölçümün ekranda takip edilmesini destekler.
6 bit donanım frekans sayacı ile seçilebilir kanallar üzerinden frekans ölçümünü destekler.
UNI-T UPO2104E Ultra Fosforlu Osiloskop Kullanım Alanları
- Elektronik devre testleri
- Veri depolama cihazı testleri
- Seri veri analizi
- Titreşim analizi
- Otomotiv motorlarında sorun giderme
- Ses ekipmanlarının frekans tepkilerinin değerlendirilmesi
- Elektronik teknisyenlerinin bakım ve onarım çalışmaları
- Elektronik ekipman tasarımı
- Elektrikli araç tasarım çalışmaları
- Elektronik komponent ve devre geliştirme çalışmaları
UNI-T UPO2104E Ultra Fosforlu Osiloskop Avantajları
100 MHz bant genişliği ile farklı elektronik sinyallerin ölçülmesini ve analiz edilmesini destekler.
4 kanal üzerinden farklı sinyallerin aynı anda izlenmesine olanak sağlar.
83.000 wfms/sn dalga formu yakalama oranı ile hızlı değişen sinyallerin incelenmesini destekler.
8 inç 800×480 çözünürlüklü TFT renkli LCD ekran ile ölçüm değerlerinin net şekilde takip edilmesini sağlar.
USB Host, USB Device, LAN ve AUX arayüzleri ile farklı bağlantı ve test ihtiyaçlarını destekler.
FFT, mantıksal işlem, gelişmiş dalga formu işlemleri ve kapsamlı otomatik ölçüm seçenekleri sunar.
Neden UNI-T UPO2104E Ultra Fosforlu Osiloskop?
UNI-T UPO2104E Ultra Fosforlu Osiloskop, elektronik devre ve sistemlerde sinyal değişimlerinin detaylı şekilde görüntülenmesini ve analiz edilmesini sağlayan 4 kanallı bir ölçüm cihazıdır.
UNI-T UPO2104E Ultra Fosforlu Osiloskop; 100 MHz bant genişliği, 1GS/s örnekleme oranı, 56Mpts bellek derinliği, 83.000 wfms/sn dalga formu yakalama oranı ve 65.000 çerçeve dalga formu kayıt kapasitesi ile kapsamlı ölçüm olanakları sunar.
UNI-T UPO2104E Ultra Fosforlu Osiloskop, 8 inç TFT renkli LCD ekranı, çoklu tetikleme seçenekleri, otomatik ölçüm fonksiyonları, FFT, frekans sayacı ve USB/LAN/AUX arayüzleri ile elektronik test, bakım, onarım ve geliştirme çalışmalarında kullanılabilir.
