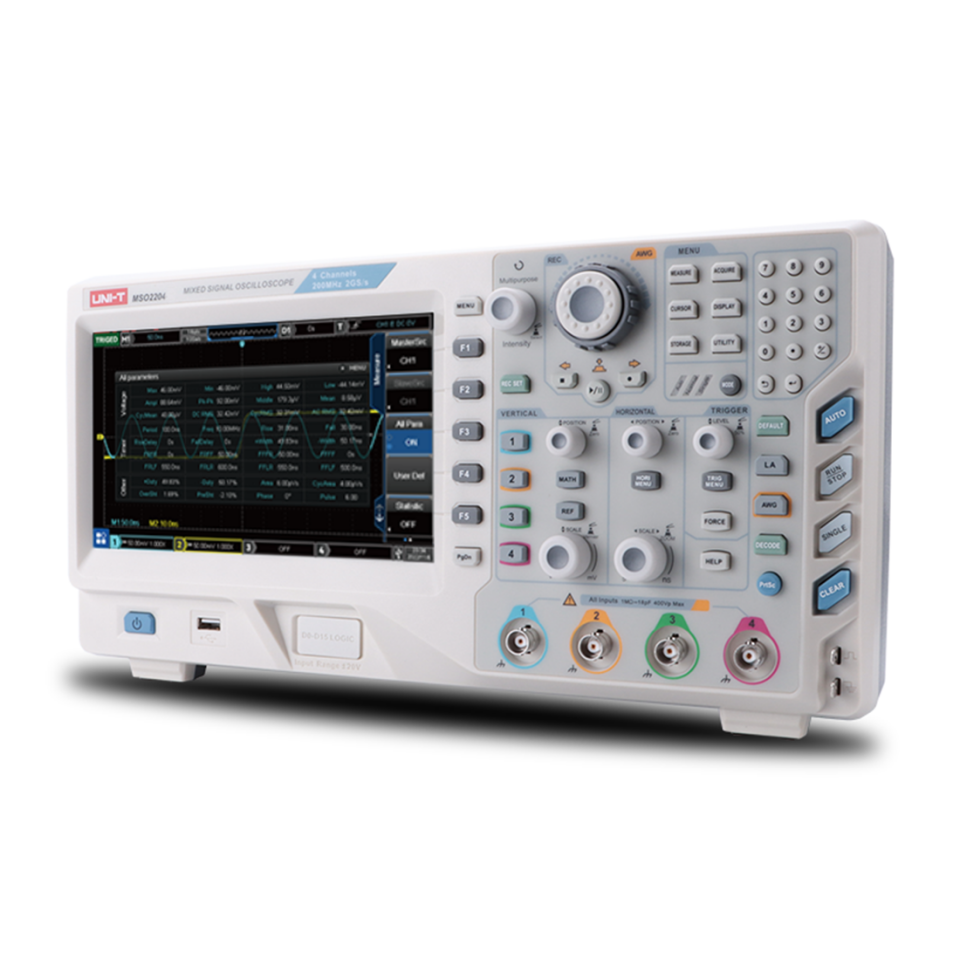

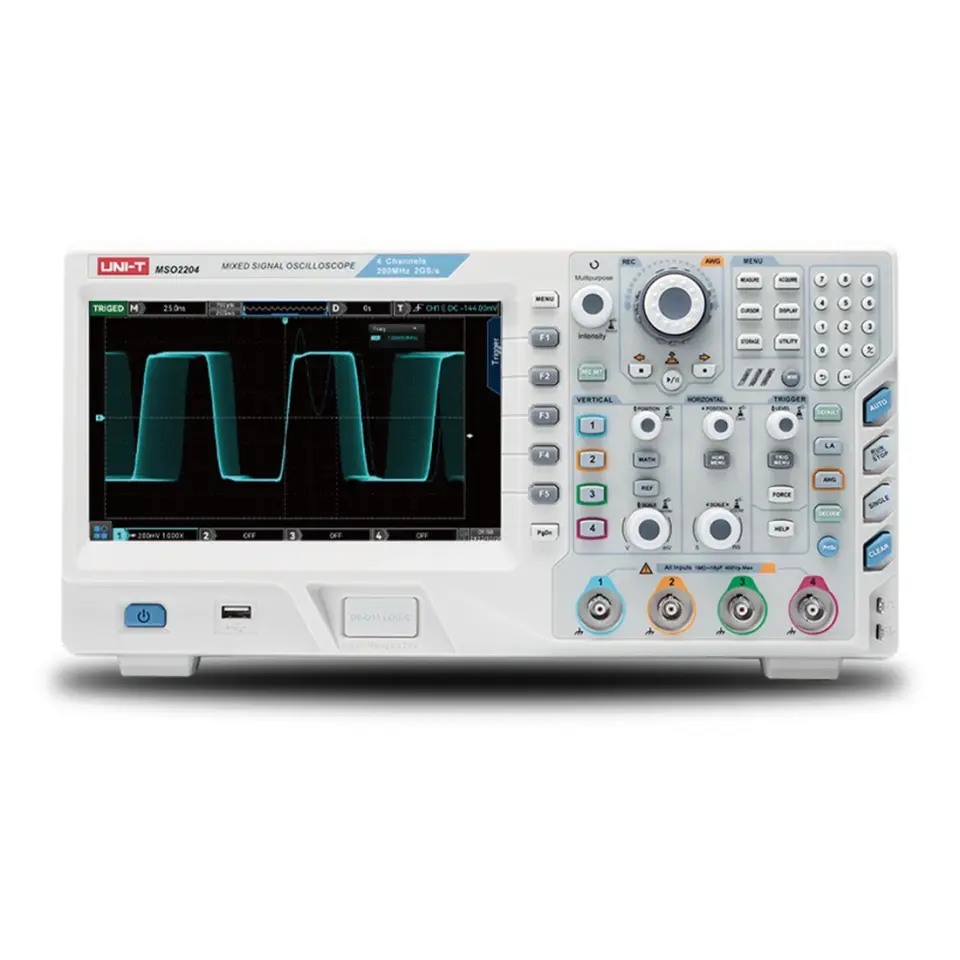

UNI-T UPO2204 200 MHz 4 Kanallı Dijital Fosfor Osiloskop
UNI-T UPO2204 200 MHz 4 Kanallı Dijital Fosfor Osiloskop, elektronik devrelerin tasarım, test ve hata ayıklama süreçleri için geliştirilmiş profesyonel bir ölçüm cihazıdır. 200 MHz bant genişliği, dört analog kanal ve maksimum 2 GSa/s gerçek zamanlı örnekleme hızıyla elektronik sinyallerin ayrıntılı olarak incelenmesini destekler.
Maksimum 56 Mpts bellek derinliği ve Ultra Phosphor 2.0 teknolojisi, sinyal dalga biçimlerinin yakalanmasını ve değerlendirilmesini kolaylaştırır. Normal modda saniyede 200.000, Fast Acquire modunda ise saniyede 1.000.000 dalga biçimine kadar yakalama hızı sunarak seyrek oluşan sinyal bozulmalarının gözlemlenmesine yardımcı olur.
Dokunmatik ekran, 36 farklı otomatik ölçüm parametresi, gelişmiş FFT analizi, XY modu ve web üzerinden uzaktan kontrol desteğiyle UNI-T UPO2204; Ar-Ge, elektronik eğitim, bakım ve devre hata ayıklama çalışmalarında çok yönlü kullanım sunar.
UNI-T UPO2204 Osiloskopun Öne Çıkan Özellikleri
200 MHz Bant Genişliği
Elektronik devrelerdeki farklı frekanslardaki sinyallerin incelenmesini destekler.
4 Analog Kanal
Birden fazla sinyalin aynı anda görüntülenmesini ve karşılaştırılmasını sağlar.
2 GSa/s Örnekleme
Maksimum 2 GSa/s gerçek zamanlı örnekleme hızıyla sinyal ayrıntılarının yakalanmasına yardımcı olur.
56 Mpts Bellek Derinliği
Maksimum 56 Mpts bellek kapasitesiyle dalga biçimlerinin ayrıntılı olarak incelenmesini destekler.
Hızlı Sinyal Yakalama
Ultra Phosphor 2.0 teknolojisiyle Fast Acquire modunda saniyede 1.000.000 dalga biçimine kadar yakalama hızı sunar.
8 İnç Dokunmatik Ekran
Dokunmatik kullanım desteğiyle sinyal görüntüleme, yakınlaştırma ve ayar işlemlerini kolaylaştırır.
36 Otomatik Ölçüm Parametresi
Sinyallerin farklı ölçüm parametreleri üzerinden hızlı biçimde değerlendirilmesini sağlar.
Uzaktan Web Kontrolü
Bilgisayar veya telefon üzerinden web tabanlı uzaktan erişim ve kontrol desteği sunar.
UNI-T UPO2204 200 MHz 4 Kanallı Dijital Fosfor Osiloskop Detaylı Açıklama
200 MHz Bant Genişliği ve Dört Analog Kanal
UNI-T UPO2204, 200 MHz bant genişliği ve dört analog kanalıyla elektronik devrelerdeki sinyallerin aynı anda incelenmesini destekler. Çok kanallı yapı, farklı devre noktalarından alınan sinyallerin karşılaştırılmasını kolaylaştırır. Bu özellik; devre tasarımı, test, hata ayıklama ve bakım süreçlerinde kullanılabilir.
2 GSa/s Gerçek Zamanlı Örnekleme Hızı
Maksimum 2 GSa/s gerçek zamanlı örnekleme hızı, sinyal dalga biçimlerinin ayrıntılı şekilde yakalanmasına yardımcı olur. Maksimum 56 Mpts bellek derinliği ise ölçüm sırasında elde edilen dalga biçimi verilerinin incelenmesini destekler.
Ultra Phosphor 2.0 ile Hızlı Sinyal Yakalama
Ultra Phosphor 2.0 teknolojisi, normal modda saniyede 200.000 dalga biçimine kadar yakalama hızı sunar. Fast Acquire modunda bu değer saniyede 1.000.000 dalga biçimine kadar çıkar. Yüksek yakalama hızı, seyrek oluşan sinyal bozulmalarının ve kısa süreli değişimlerin gözlemlenmesine yardımcı olur.

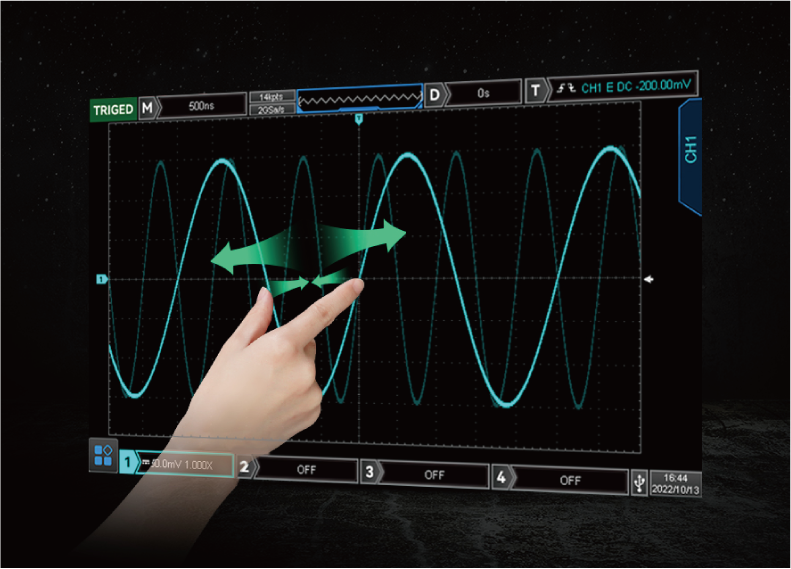

8 İnç Dokunmatik Ekran
8 inç dokunmatik ekran, dalga biçimlerinin görüntülenmesini ve ölçüm ayarlarının kontrol edilmesini kolaylaştırır. Kaydırma, yakınlaştırma ve sürükleme hareketleriyle sinyal görünümü üzerinde işlem yapılabilir. Fiziksel tuşlar ve döner düğmeler de ayarlara hızlı erişim sağlar.

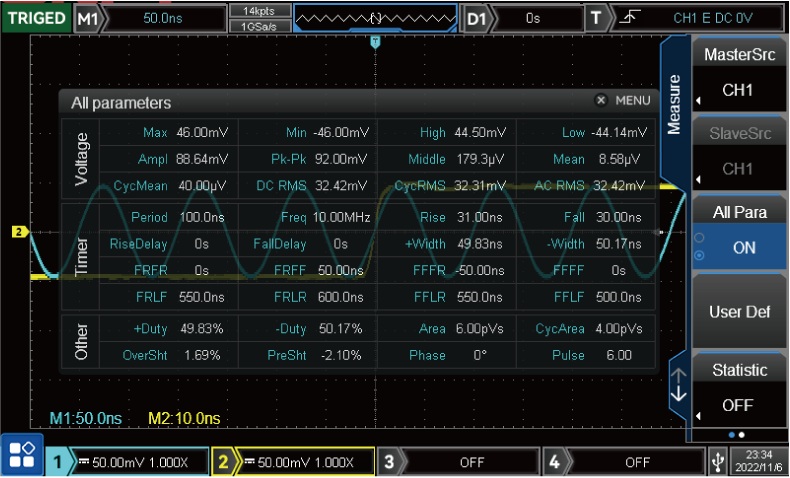

36 Farklı Otomatik Ölçüm Parametresi
UNI-T UPO2204 dijital fosfor osiloskop, 36 farklı otomatik ölçüm parametresiyle sinyallerin değerlendirilmesini kolaylaştırır. Otomatik ölçüm desteği, birden fazla sinyalin incelendiği testlerde ölçüm süreçlerini pratik hale getirir.
Multi-Scopes 2.0 Çok Kanallı Görüntüleme
Multi-Scopes 2.0 özelliği, çok kanallı bağımsız tetikleme ve bölünmüş ekran kullanımını destekler. Bu yapı, farklı sinyallerin ayrı ayrı veya karşılaştırmalı biçimde görüntülenmesine yardımcı olur. Birden fazla devre noktasının eş zamanlı olarak incelenmesi gereken testlerde kullanım kolaylığı sağlar.
XY Modu ile Faz Farkı İncelemesi
XY modu, iki sinyal arasındaki ilişkiyi görsel olarak incelemek ve faz farkını değerlendirmek için kullanılabilir. Bu özellik, sinyaller arasındaki ilişkinin analiz edilmesi gereken elektronik test ve ölçüm uygulamalarını destekler.
4 Mpts Gelişmiş FFT Spektrum Analizi
UNI-T UPO2204, 4 Mpts gelişmiş FFT spektrum analizi desteği sunar. FFT analizi, sinyalin frekans bileşenlerinin incelenmesine yardımcı olur ve zaman alanında görüntülenen sinyallerin frekans alanında değerlendirilmesini destekler.

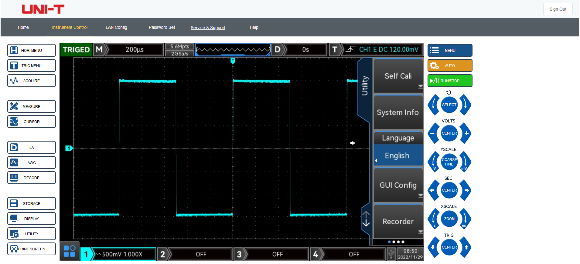

Web Üzerinden Uzaktan Kontrol
Web kontrolü desteği sayesinde osiloskopa bilgisayar veya telefon üzerinden uzaktan erişilebilir. Bu özellik, cihazın bulunduğu konuma doğrudan gitmeden ölçüm ekranının görüntülenmesi ve desteklenen kontrol işlemlerinin gerçekleştirilmesi için kolaylık sağlar.
UNI-T UPO2204 Teknik Özellikleri
| Temel Ölçüm Özellikleri | |
|---|---|
| Model | UNI-T UPO2204 |
| Osiloskop tipi | Dijital fosfor osiloskop |
| Bant genişliği | 200 MHz |
| Analog kanal sayısı | 4 |
| Gerçek zamanlı örnekleme hızı | Maksimum 2 GSa/s |
| Bellek derinliği | Maksimum 56 Mpts |
| Sinyal Yakalama ve Analiz | |
| Sinyal yakalama teknolojisi | Ultra Phosphor 2.0 |
| Normal mod yakalama hızı | 200.000 dalga biçimi/saniye |
| Fast Acquire yakalama hızı | 1.000.000 dalga biçimi/saniye |
| Otomatik ölçüm parametreleri | 36 |
| Gelişmiş FFT analizi | 4 Mpts |
| XY modu | İki sinyal arasındaki faz farkını inceleme |
| Multi-Scopes 2.0 | Çok kanallı bağımsız tetikleme ve bölünmüş ekran |
| Ekran ve Kontrol | |
| Ekran boyutu | 8 inç |
| Ekran türü | Dokunmatik ekran |
| Dokunmatik kontroller | Kaydırma, yakınlaştırma ve sürükleme |
| Fiziksel kontroller | Fiziksel tuşlar ve döner düğmeler |
| Uzaktan kontrol | Bilgisayar veya telefon üzerinden web kontrolü |
UNI-T UPO2204 Gelişmiş Analiz Fonksiyonları
Ultra Phosphor 2.0
Yüksek dalga biçimi yakalama hızıyla kısa süreli ve seyrek sinyal bozulmalarının gözlemlenmesine yardımcı olur.
Otomatik Ölçüm
36 farklı ölçüm parametresi üzerinden sinyallerin değerlendirilmesini destekler.
FFT Spektrum Analizi
4 Mpts FFT desteğiyle sinyallerin frekans bileşenlerinin incelenmesine yardımcı olur.
XY Modu
İki sinyal arasındaki görsel ilişki ve faz farkının değerlendirilmesini destekler.
Multi-Scopes 2.0
Bağımsız tetikleme ve bölünmüş ekran desteğiyle çok kanallı sinyallerin incelenmesini kolaylaştırır.
Web Kontrolü
Bilgisayar veya telefon üzerinden uzaktan erişim ve kontrol olanağı sunar.
UNI-T UPO2204 Dijital Fosfor Osiloskop Kullanım Alanları
UNI-T UPO2204 200 MHz 4 Kanallı Dijital Fosfor Osiloskop, elektronik sinyallerin gözlemlenmesi, ölçülmesi ve karşılaştırılması gereken çeşitli teknik uygulamalarda kullanılabilir.
- Elektronik devre tasarımı ve geliştirme
- Devre testleri ve hata ayıklama çalışmaları
- Ar-Ge laboratuvarları
- Elektronik eğitim ve uygulama çalışmaları
- Birden fazla sinyalin eş zamanlı karşılaştırılması
- Frekans bileşenlerinin FFT ile incelenmesi
- Elektronik ekipmanların bakım ve kontrol süreçleri
- Uzaktan erişim gerektiren ölçüm uygulamaları
UNI-T UPO2204 Osiloskopun Öne Çıkan Avantajları
Dört Kanallı Ölçüm
Dört analog kanal, birden fazla sinyalin aynı anda görüntülenmesini ve karşılaştırılmasını sağlar.
Yüksek Örnekleme Hızı
Maksimum 2 GSa/s gerçek zamanlı örnekleme hızıyla sinyal ayrıntılarının yakalanmasını destekler.
Hızlı Dalga Biçimi Yakalama
Fast Acquire modunda saniyede 1.000.000 dalga biçimine kadar yakalama hızı sunar.
Gelişmiş Sinyal Analizi
36 otomatik ölçüm parametresi, FFT analizi ve XY modu ile farklı inceleme ihtiyaçlarını destekler.
Dokunmatik Kullanım
8 inç dokunmatik ekran ile fiziksel tuşlar ve döner düğmeler, ölçüm kontrollerine erişimi kolaylaştırır.
Uzaktan Erişim
Web kontrolü üzerinden bilgisayar veya telefonla uzaktan erişim imkânı sunar.
Neden UNI-T UPO2204 200 MHz 4 Kanallı Dijital Fosfor Osiloskop?
UNI-T UPO2204 200 MHz 4 Kanallı Dijital Fosfor Osiloskop; dört analog kanal, maksimum 2 GSa/s gerçek zamanlı örnekleme hızı, 56 Mpts bellek derinliği ve Ultra Phosphor 2.0 sinyal yakalama teknolojisiyle elektronik ölçüm süreçlerine yönelik kapsamlı özellikler sunar. 8 inç dokunmatik ekranı, 36 otomatik ölçüm parametresi, 4 Mpts FFT analizi, Multi-Scopes 2.0 ve web kontrolü desteğiyle devre tasarımı, test, hata ayıklama, Ar-Ge ve eğitim uygulamalarında sinyallerin ayrıntılı biçimde incelenmesine yardımcı olur.
