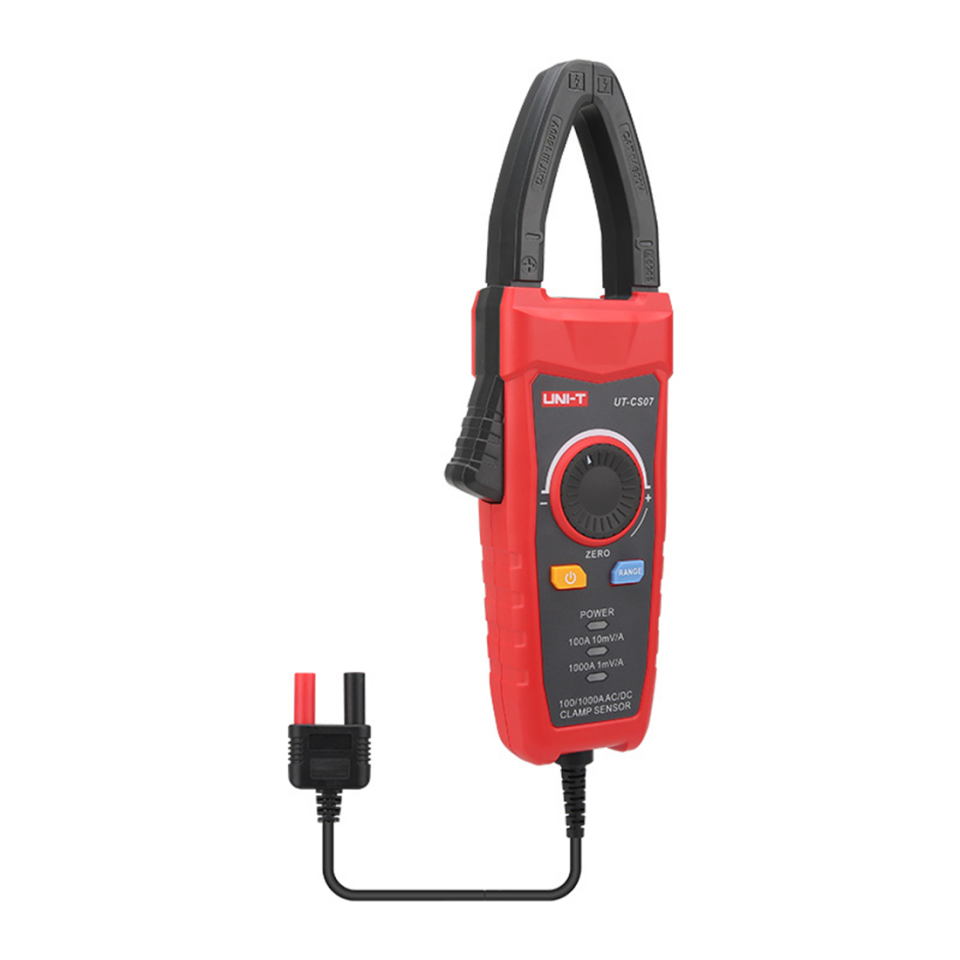

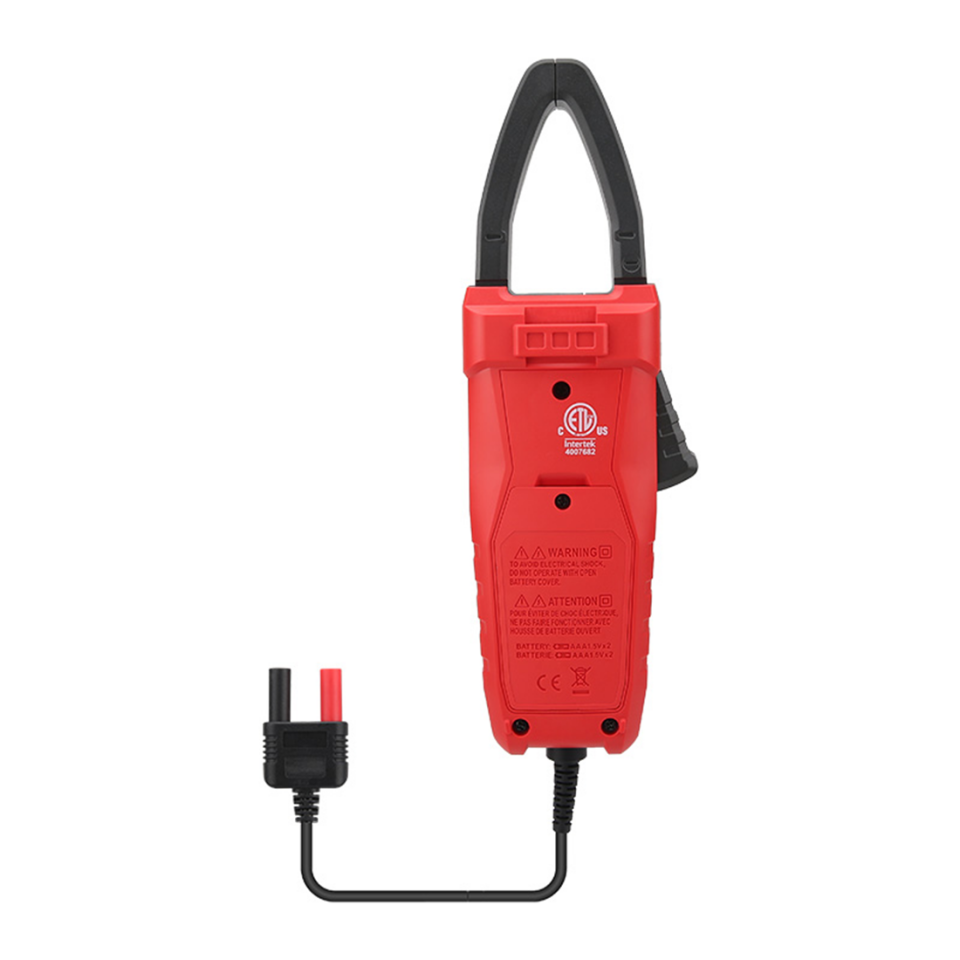

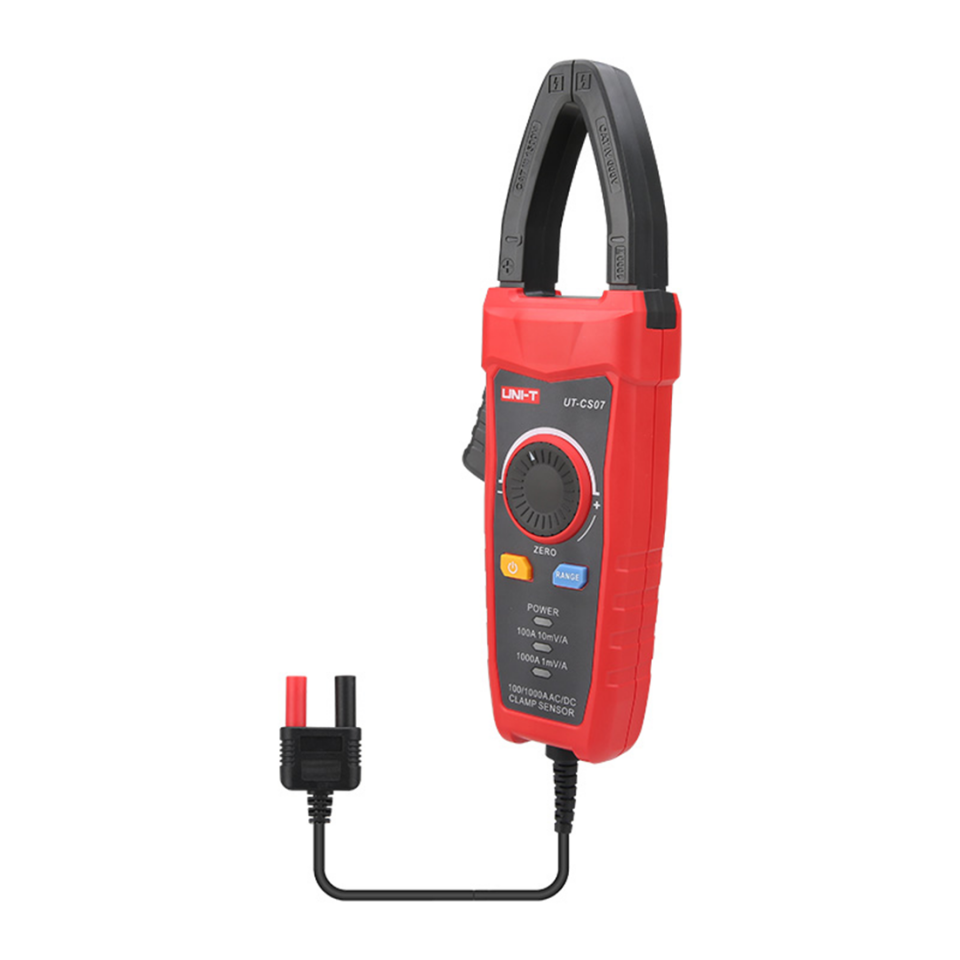

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, DC/AC mV girişine sahip uyumlu dijital multimetrelerin akım ölçüm kapasitesini genişletmek üzere tasarlanmış AC/DC pens akım sensörüdür.

1000 A'e kadar AC/DC akım ölçümü, 100 A ve 1000 A için iki farklı çıkış oranı ve 35 mm çene açıklığıyla UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, güç dağıtım panoları, motor sürücüleri, solar sistemler ve endüstriyel bakım uygulamalarında yüksek akım ölçümlerini destekler.

CAT III 1500 V / CAT IV 600 V güvenlik sınıfı, Zero fonksiyonu, düşük pil göstergesi ve yaklaşık 1.1 m çıkış kablosuyla UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, uygun dijital multimetrelerle birlikte kullanılabilen profesyonel bir akım ölçüm aksesuarıdır.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, yüksek akım ölçümlerinin doğrudan pens sensörü üzerinden yapılarak uygun bir dijital multimetrede mV çıkışı üzerinden görüntülenmesini destekleyen test aksesuarıdır.

Cihaz DC akım, AC akım ve AC akım frekans testi özellikleriyle belirtilmiştir.

Maksimum akım ölçüm kapasitesi 1000 A AC/DC'dir.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü iki farklı ölçüm aralığı ve çıkış oranına sahiptir.

0–100 A aralığında 10 mV/A çıkış oranı kullanılır.

0–1000 A aralığında ise çıkış oranı 1 mV/A olarak belirtilmiştir.

Sensör çenesi 35 mm'ye kadar tek iletken ölçümünü destekler.

Kaynakta ayrıca 65 × 8 mm ölçüsüne kadar bara ölçümü belirtildiği görülmektedir.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, CAT III 1500 V ve CAT IV 600 V güvenlik sınıflarıyla belirtilmiştir.

AC akım frekans aralığı 50 Hz ile 400 Hz arasındadır.

Çıkış kablosunun uzunluğu yaklaşık 1.1 m olarak verilmiştir.

Cihaz 2 adet AA pil ile çalışır ve toplam besleme gerilimi 3 V olarak belirtilmiştir.

Çalışma akımı kaynakta <50 mA olarak verilmiştir.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü üzerinde düşük pil göstergesi bulunmaktadır.

Zero fonksiyonu DC akım ölçümü öncesinde sıfırlama yapılmasını destekler.

Kaynakta cihaz gövdesinin 1 m yükseklikten düşme testini karşıladığı belirtilmiştir.

Çalışma koşulları 0–30 °C aralığında <%75 RH, 30–40 °C aralığında ise <%50 RH olarak verilmiştir.

Depolama sıcaklığı -10–50 °C ve bağıl nem sınırı <%80 RH olarak belirtilmiştir.

Kirlilik derecesi kaynakta Sınıf 2 olarak verilmiştir.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, kablo ve bara üzerinde temassız pensleme yöntemiyle akım algılamayı destekleyen çene yapısına sahiptir.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, DC akım ölçümleri için Zero sıfırlama fonksiyonuna sahiptir.

Bu fonksiyon ölçüm öncesinde sensör çıkışındaki ofsetin sıfırlanmasına yönelik kullanılabilir. Kaynakta Zero işleminin sayısal doğruluk iyileştirme değeri verilmemiştir.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, DC/AC mV girişine sahip uygun dijital multimetrelerle kullanılmak üzere belirtilmiştir.

Kaynakta uyumlu cihazlara örnek olarak aşağıdaki UNI-T modelleri verilmiştir:

Bu liste kaynakta örnek olarak verilmiştir. Uyum yalnızca bu modellerle sınırlı olarak yorumlanmamıştır; temel kaynak şartı DC/AC mV girişine sahip uygun dijital multimetredir.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü için True RMS bilgisi kaynakta “bağlı olduğu multimetreye göre” şeklinde verilmiştir.

Bu nedenle True RMS özelliği sensörün bağımsız ve kesin bir ölçüm fonksiyonu olarak değerlendirilmemiştir. AC ölçüm sisteminin True RMS kabiliyeti kullanılan multimetrenin özelliklerine bağlıdır.

• Güç Dağıtım Panoları: UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, yüksek akımlı AC/DC hatların uygun multimetre üzerinden kontrol edilmesini destekler.
• Bara Akım Ölçümleri: 65 × 8 mm'ye kadar bara ölçüm kapasitesi kaynakta belirtilmiştir.
• Elektrik Motorları: Motor ve sürücü sistemlerinde akım davranışının kontrol edilmesine yönelik kullanılabilir.
• Solar Sistemler: UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, güneş enerjisi sistemleri, inverterler ve uygun DC hatlardaki akım kontrollerinde kullanılabilir.
• Kombiner Kutuları: Solar saha uygulamalarında yüksek akım seviyelerinin kontrol edilmesini destekler.
• Endüstriyel Bakım: Elektrik tesislerinde bakım ve arıza tespit süreçlerinde uygun dijital multimetreyle birlikte kullanılabilir.
• Enerji Analizi: AC/DC akımın izlenmesi gereken uygun test ve analiz uygulamalarına yönelik kullanılabilir.

Kaynak ürün adı ve SEO hedef kelimesi UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü şeklindedir ve birebir korunmuştur.

Cihaz bağımsız bir ekranlı pens ampermetre olarak değil, DC/AC mV girişine sahip uygun dijital multimetrelerle kullanılmak üzere tasarlanmış akım sensörü olarak kaynakta tanımlanmıştır.

0–100 A aralığı için 10 mV/A, 0–1000 A aralığı için ise 1 mV/A çıkış oranı verilmiştir. Bu değerler ölçüm çözünürlüğü veya doğruluk olarak yeniden yorumlanmamıştır.

Kaynakta maksimum ölçüm kapasitesi 1000 A AC/DC olarak belirtilmiş ancak DC ve AC ölçüm doğruluğu yüzdesi ayrıca verilmemiştir. Bu nedenle sayısal doğruluk değeri eklenmemiştir.

True RMS özelliği kaynakta “bağlı olduğu multimetreye göre” şeklinde belirtilmiştir. Bu nedenle sensörün bağımsız True RMS özelliğine sahip olduğu iddia edilmemiştir.

Kaynakta güvenlik sınıfı CAT III 1500 V / CAT IV 600 V olarak verilmiştir ve bu değerler aynen korunmuştur.

“35 mm ince kelepçe” ifadesi kaynakta tek iletken açıklığı olarak 35 mm biçiminde belirtilmiştir. Ayrıca 65 × 8 mm bara ölçümü desteklendiği yazılmıştır.

Zero fonksiyonunun DC akım ölçümünde ofset hatalarını azaltmaya yardımcı olduğu belirtilmiştir ancak sayısal hata azaltma oranı kaynakta bulunmamaktadır.

1 m düşme testi kaynakta gövde dayanıklılığı bilgisi olarak verilmiştir. Bu veri IP koruma sınıfı veya su/toz dayanımı şeklinde yeniden yorumlanmamıştır.

Kaynakta 2 × AA pil güç kaynağı olarak belirtilmiştir ancak pillerin kutu içeriğine dahil olduğu açıkça yazılmamıştır.

Mevcut kaynakta ölçüm doğruluğu, akım çözünürlüğü, sensör bant genişliği dışında ayrıntılı frekans cevabı, çıkış konnektör tipi, ürün boyutları, ağırlık, IP koruma sınıfı ve ayrıntılı kutu içeriği belirtilmemiştir. Bu nedenle bu bilgiler tahmin edilmemiştir.

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü için standart kutu içeriğinin ayrıntılı listesi mevcut kaynakta belirtilmemiştir.

Cihazın 2 adet AA pil ile çalıştığı belirtilmiş olsa da pillerin standart pakete dahil olduğuna ilişkin açık bilgi bulunmamaktadır.

Taşıma çantası, pil, adaptör veya farklı bağlantı aksesuarlarının standart kutu içeriğine dahil olduğu yönünde ek varsayım yapılmamıştır.

Neden UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü Tercih Edilmeli?

UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, uygun bir dijital multimetrenin akım ölçüm kapasitesini 1000 A'e kadar genişletmeye yönelik AC/DC pens sensörüdür.

0–100 A için 10 mV/A ve 0–1000 A için 1 mV/A çıkış oranları, 35 mm iletken açıklığı, 65 × 8 mm bara kapasitesi ve 50–400 Hz AC akım frekans aralığı; farklı elektrik ve endüstriyel ölçüm senaryolarını destekler.

CAT III 1500 V / CAT IV 600 V kaynak güvenlik sınıfları, DC Zero fonksiyonu, düşük pil göstergesi ve yaklaşık 1.1 m çıkış kablosuyla UNI-T UT-CS07 1000A AC/DC Pens Akım Sensörü, güç dağıtımı, motor sürücüleri, solar enerji ve endüstriyel bakım uygulamalarında kullanılabilecek profesyonel bir akım ölçüm aksesuarıdır.
