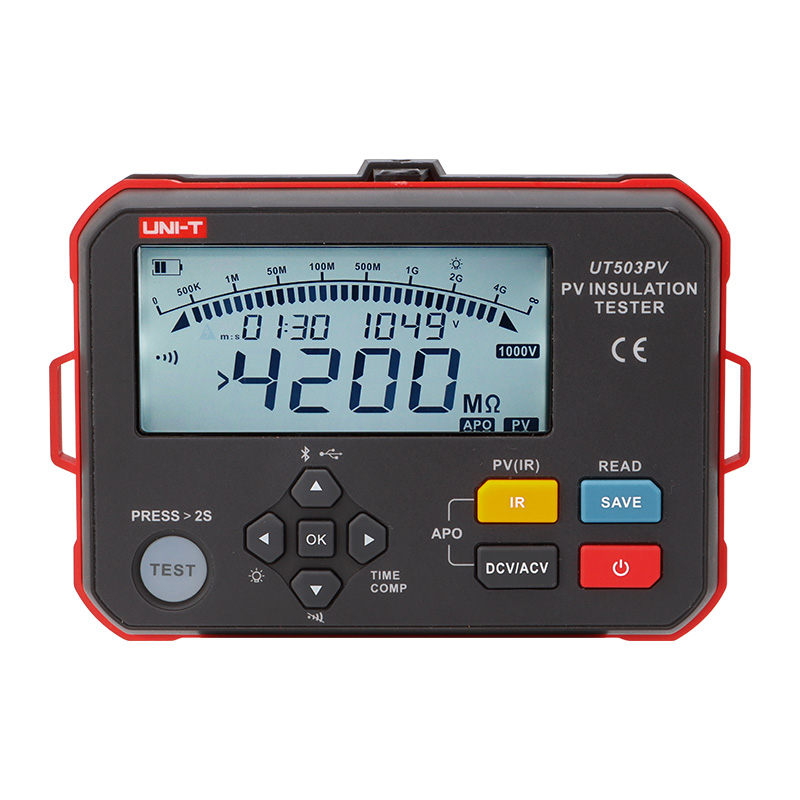

Uni-t UT503PV PV İzolasyon Test Cihazı
Uni-t UT503PV PV İzolasyon Test Cihazı, fotovoltaik sistemlerde yalıtım direncini ölçmek ve elektriksel kontroller gerçekleştirmek için geliştirilmiş profesyonel bir test cihazıdır.
Uni-t UT503PV PV İzolasyon Test Cihazı; fotovoltaik canlı yalıtım direnci, normal yalıtım direnci ve AC/DC voltaj ölçümü gibi farklı test ihtiyaçlarını tek bir cihazda bir araya getirir.
DC 1000V yüksek çıkış voltajı, 4000MΩ yalıtım direnci ölçümü, otomatik deşarj, kademeli voltaj, zaman ölçümü ve veri iletişimi özellikleriyle saha ve teknik servis uygulamalarında kullanılabilir.
Uni-t UT503PV PV İzolasyon Test Cihazı Öne Çıkan Özellikleri
DC 1000V Yüksek Çıkış
Yüksek çıkış voltajı sayesinde fotovoltaik sistemlerde yalıtım testleri için geniş bir çalışma aralığı sunar.
4000MΩ Yalıtım Direnci
PV ve normal IR ölçümlerinde 4000MΩ seviyesine kadar yalıtım direnci ölçümü gerçekleştirebilir.
AC / DC Voltaj Ölçümü
5～1000V DC ve 5～600V AC aralıklarında voltaj ölçümü yapılmasına olanak sağlar.
PV IR Ölçümü
Fotovoltaik uygulamalar için PV IR ölçüm fonksiyonu ve canlı test özellikleri sunar.
USB & Bluetooth
Ölçüm verileri USB kablo ve Bluetooth uygulaması üzerinden aktarılabilir.
Taşınabilir Yapı
Lityum pil ile çalışan kompakt tasarımı sayesinde saha ve bakım çalışmalarında pratik kullanım sağlar.
Uni-t UT503PV PV İzolasyon Test Cihazı Detaylı Açıklama
Uni-t UT503PV PV İzolasyon Test Cihazı, fotovoltaik sistemlerde yalıtım durumunun kontrol edilmesi için tasarlanmıştır. Cihaz; fotovoltaik canlı yalıtım direncinin ölçülmesi, normal yalıtım direnci ölçümü ve AC/DC voltajın otomatik tanınması gibi fonksiyonları destekler.
```Uni-t UT503PV PV İzolasyon Test Cihazı ile DC 1000V seviyesine kadar yüksek çıkış voltajı kullanılarak yalıtım testleri gerçekleştirilebilir. PV ve IR ölçümlerinde 4000MΩ seviyesine kadar yalıtım direnci ölçümü yapılabilir.
Cihaz üzerinde karşılaştırma fonksiyonu, zaman ölçümü, kademeli voltaj, otomatik deşarj ve yüksek voltaj alarmı gibi farklı test ve kontrol fonksiyonları bulunur. Bu özellikler Uni-t UT503PV PV İzolasyon Test Cihazı kullanımını farklı ölçüm senaryolarına uygun hale getirir.
Veri depolama kapasitesinin 1000 sete kadar olması, gerçekleştirilen ölçümlerin cihaz üzerinde saklanmasına olanak tanır. USB kablo ve Bluetooth uygulaması üzerinden veri iletişimi yapılabilmesi de ölçüm sonuçlarının aktarılmasını destekler.
Uni-t UT503PV PV İzolasyon Test Cihazı, IP54 koruma sınıfı, CAT II 1000V ve CAT III 600V ölçüm kategorileriyle birlikte fotovoltaik sistemlerde, elektriksel bakım çalışmalarında ve teknik test uygulamalarında kullanılabilir.
```Uni-t UT503PV PV İzolasyon Test Cihazı Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Yüksek Çıkış Voltajı | DC 1000V |
| Yalıtım Direnci | 4000MΩ |
| DC Voltaj | 5～1000V DC (±%1+4) |
| AC Voltaj | 5～600V AC (±%1+4) |
| IR Ölçümü | <1.5mA |
| PV IR Ölçümü | <1.2mA |
| Veri Depolama | 1000 set |
| Veri İletişimi | USB kablo + Bluetooth uygulaması |
| IP Koruma | IP54 (kapak kapalıyken) |
| CAT Değeri | CAT II 1000V, CAT III 600V |
| Pil | UT-M19 lityum pil, 12.1V 2600mAh |
| Ağırlık | Yaklaşık 0.5 kg |
| Boyut | 161(L) × 117.3(D) × 63(H) mm |
| Sertifikalar | CE, UKCA, cETLus |
Çıkış Voltajı ve Yalıtım Direnci
125V
- <1.51MΩ: Referans için
- 1.51MΩ～100.0MΩ: ±%1.5+5
- 100.1MΩ～1000MΩ: ±%5+6
250V
- <1.51MΩ: Referans için
- 1.51MΩ～200.0MΩ: ±%1.5+5
- 200.1MΩ～2000MΩ: ±%5+6
500V
- <1.51MΩ: Referans için
- 1.51MΩ～1000MΩ: ±%1.5+5
- 1001MΩ～4000MΩ: ±%5+6
1000V
- <1.51MΩ: Referans için
- 1.51MΩ～1000MΩ: ±%1.5+5
- 1001MΩ～4000MΩ: ±%5+6
Ölçüm ve Kontrol Fonksiyonları
- Sürekli IR Ölçümü: Varsayılan ayar olarak desteklenir.
- Karşılaştırma Fonksiyonu: IR ölçümlerinde karşılaştırma yapılabilir.
- Zaman Ölçümü: Test süresinin takip edilmesine olanak sağlar.
- Kademeli Voltaj: Test sürecinde kademeli voltaj fonksiyonu kullanılabilir.
- Otomatik Deşarj: Ölçüm sonrasında otomatik deşarj özelliği bulunur.
- Yüksek Voltaj Alarmı: Yüksek voltaj durumlarında kullanıcıyı uyarır.
- DUT Canlı Testi: IR ölçümünde DUT voltajı 25V üstünde olmamalıdır.
- PV IR Ölçümü: DUT voltajı DC 1000V altında olmalıdır.
- Arka Işık: Otomatik ve manuel kullanım seçeneklerine sahiptir; 30 saniyede otomatik kapanır.
- Veri Depolama: 1000 sete kadar ölçüm verisi saklanabilir.
- Veri İletişimi: USB kablo ve Bluetooth uygulaması üzerinden veri aktarımı yapılabilir.
Uni-t UT503PV PV İzolasyon Test Cihazı Kullanım Alanları
- Fotovoltaik panel ve PV sistemlerinin yalıtım testleri
- Fotovoltaik canlı yalıtım direnci ölçümleri
- Normal yalıtım direnci kontrolleri
- AC ve DC voltaj ölçümleri
- Elektrik bakım ve teknik servis uygulamaları
- Fotovoltaik sistem kurulum ve kontrol çalışmaları
- Elektriksel test ve ölçüm uygulamaları
- Laboratuvar ve profesyonel ölçüm çalışmaları
Uni-t UT503PV PV İzolasyon Test Cihazı Avantajları
Geniş Ölçüm Kapasitesi
Uni-t UT503PV PV İzolasyon Test Cihazı, DC 1000V çıkış ve 4000MΩ yalıtım direnci ölçüm kapasitesiyle geniş kapsamlı testleri destekler.
PV Odaklı Ölçüm
Fotovoltaik sistemlerde canlı yalıtım direnci ve PV IR ölçümleri için özel fonksiyonlar sunar.
Veri Yönetimi
1000 set veri depolama ve USB/Bluetooth veri iletişimi sayesinde ölçüm sonuçlarının yönetilmesini kolaylaştırır.
Çoklu Test Fonksiyonu
Karşılaştırma, zaman ölçümü, kademeli voltaj ve otomatik deşarj gibi fonksiyonları tek cihazda birleştirir.
Taşınabilir Kullanım
Yaklaşık 0.5 kg ağırlığı ve lityum pil yapısı sayesinde saha çalışmalarında taşınabilir kullanım için uygundur.
Koruma ve Sertifikalar
IP54 koruma, CAT II 1000V ve CAT III 600V kategorileri ile CE, UKCA ve cETLus sertifikalarına sahiptir.
Uni-t UT503PV PV İzolasyon Test Cihazı Aksesuarları
- 1 adet kılavuz
- 2 adet test probu: 1 siyah test hattı ve 1 uzaktan kumandalı test probu hattı
- 1 adet lamba fişi
- 1 çift kırmızı/siyah timsah klips
- 1 çift muz fişten MC4 fiş test hattı
- 1 adet Type-C kablo
- 1 adet askı
- 1 adet özel lityum pil şarj cihazı
- 1 adet UT-M19 özel lityum pil paketi, 12.1V 2600mAh
- UT-W13 şarj standı: isteğe bağlı ve haricen satılır
- Standart paket: çanta + karton
Neden Uni-t UT503PV PV İzolasyon Test Cihazı?
Uni-t UT503PV PV İzolasyon Test Cihazı, fotovoltaik sistemlerde yalıtım direnci ve voltaj kontrollerini gerçekleştirmek isteyen profesyoneller için geniş ölçüm fonksiyonlarını tek cihazda sunar.
DC 1000V'a kadar test, 4000MΩ'a kadar yalıtım direnci ölçümü, PV IR ölçümü, otomatik deşarj, yüksek voltaj alarmı, veri depolama ve Bluetooth iletişimi gibi özellikleriyle farklı test ihtiyaçlarını destekler.
Taşınabilir yapısı, lityum pili ve kapsamlı ölçüm fonksiyonlarıyla Uni-t UT503PV PV İzolasyon Test Cihazı, fotovoltaik sistemlerin test, kontrol ve bakım süreçlerinde kullanılabilecek profesyonel bir ölçüm çözümüdür.
