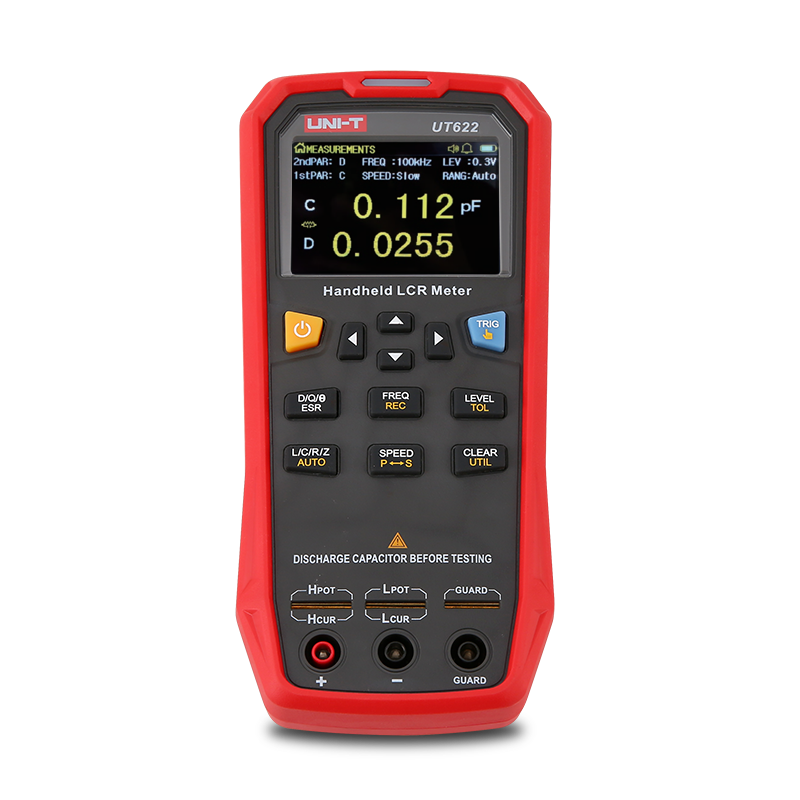

UNI-T UT622C Elde Taşınabilir LCR Metre
UNI-T UT622C Elde Taşınabilir LCR Metre, endüktans, kapasitans, direnç ve empedans ölçümlerinin yanı sıra D, Q, θ ve ESR gibi ikincil parametrelerin değerlendirilmesine olanak sağlayan çok fonksiyonlu bir LCR ölçüm cihazıdır.
UNI-T UT622C Elde Taşınabilir LCR Metre, 100Hz, 120Hz, 1kHz, 10kHz ve 100kHz test frekansları ile farklı elektronik komponentlerin test ve ölçüm işlemlerinde kullanılabilir.
UNI-T UT622C Elde Taşınabilir LCR Metre, 2.8 inç TFT LCD ekranı, 20 kez/sn maksimum test hızı, şarj edilebilir lityum polimer pili ve el tipi tasarımı ile laboratuvar, üretim hattı ve bakım noktalarında kullanıma uygundur.
UNI-T UT622C Elde Taşınabilir LCR Metre Öne Çıkan Özellikleri
UNI-T UT622C Elde Taşınabilir LCR Metre, 100Hz ile 100kHz arasında farklı test frekansları sunarak elektronik komponent ölçümlerini destekler.
L, C, R ve Z birincil parametrelerinin yanında D, Q, θ ve ESR ikincil parametreleri ölçülebilir.
Maksimum 20 kez/sn test hızı sayesinde ölçüm işlemlerinin hızlı şekilde gerçekleştirilmesine yardımcı olur.
UNI-T UT622C Elde Taşınabilir LCR Metre, otomatik LCR fonksiyonu ile ölçüm sürecinin pratik şekilde yürütülmesini destekler.
2.8 inç 320 × 240 TFT LCD ekran, ölçüm değerlerinin rahat şekilde takip edilmesine yardımcı olur.
3.7V 1800mAh lityum polimer pil ile taşınabilir kullanım ve uzun süreli çalışma imkanı sunar.
UNI-T UT622C Elde Taşınabilir LCR Metre Detaylı Açıklama
UNI-T UT622C Elde Taşınabilir LCR Metre, elektronik devrelerde ve komponentlerde kapasitans, endüktans, direnç ve empedans değerlerinin ölçülmesine yardımcı olur. Cihazda birincil ölçüm parametreleri L, C, R ve Z olarak sunulurken D, Q, θ ve ESR ikincil parametreleri de değerlendirilebilir.
UNI-T UT622C Elde Taşınabilir LCR Metre, 100Hz, 120Hz, 1kHz, 10kHz ve 100kHz test frekanslarına sahiptir. 0.1Vrms, 0.3Vrms ve 1Vrms test sinyali seviyeleri ile çalışır ve sabit çıkış empedansı 100Ω olarak belirtilmiştir. Tolerans aralığı %1 ile %20 arasındadır.
UNI-T UT622C Elde Taşınabilir LCR Metre, seri ve paralel devre modlarında test gerçekleştirebilir. Açık ve kısa devre düzeltme fonksiyonları, veri tutma ve kayıt modu, mini USB iletişim arayüzü ve LED tolerans alarmı ölçüm çalışmalarını destekleyen diğer özellikler arasında yer alır.
UNI-T UT622C Elde Taşınabilir LCR Metre Teknik Özellikleri
| Test Frekansı | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| Test Sinyali Seviyesi | 0.1Vrms, 0.3Vrms, 1Vrms |
| Çıkış Empedansı | 100Ω |
| Birincil Ölçüm Parametreleri | L / C / R / Z |
| İkincil Ölçüm Parametreleri | D / Q / θ / ESR |
| Otomatik LCR | Var |
| Test Terminalleri | Üç terminalli test jakları, beş terminalli test soketleri |
| Test Oranı | Hızlı 20 kez/sn, Orta 5 kez/sn, Yavaş 2 kez/sn |
| Değiştirme Modu | Otomatik / Beklet |
| Tolerans Aralığı | %1 - %20 |
| Devre Test Modu | Seri / Paralel Mod |
| Düzeltme | Açık / Kısa Devre |
| Test Bağlantı Noktası Sigortası | 0.1A / 250V |
| İletişim Arayüzü | Mini USB |
| Tolerans LED Alarmı | Geçiş Yeşil / Başarısız Kırmızı |
| Maksimum Okuma | 99999 |
| Minimum Çözünürlük | 0.0001 |
| Maksimum Kesinlik | 0.10% |
| L Ölçüm Aralığı | 0.00μH ~ 99.999H |
| C Ölçüm Aralığı | 0.00pF ~ 99.999mF |
| Z / R Ölçüm Aralığı | 0.0000Ω ~ 9.9999MΩ |
| ESR Ölçüm Aralığı | 0.0000Ω ~ 999.99Ω |
| D Ölçüm Aralığı | 0.0000 ~ 9.9999 |
| Q Ölçüm Aralığı | 0.0000 ~ 99999 |
| θ Ölçüm Aralığı | -179.9° ~ 179.9° |
| Batarya | 3.7V 1800mAh lityum polimer pil |
| Giriş | 220V (%1 ±10), 50Hz (%1 ±5) |
| Mini USB Çıkışı | 5V, 1A |
| Ekran | 2.8 inç TFT LCD, 320 × 240 |
| Ağırlık | 420 gr |
| Ebat | 93 × 192 × 44 mm |
UNI-T UT622C Elde Taşınabilir LCR Metre Ölçüm Fonksiyonları
- LCR Ölçümü: Endüktans, kapasitans ve direnç ölçümlerinin gerçekleştirilmesine yardımcı olur.
- Empedans Ölçümü: Z parametresinin ölçülmesini destekler.
- ESR Ölçümü: 0.0000Ω ~ 999.99Ω aralığında ESR ölçümü yapılabilir.
- Seri ve Paralel Mod: Devrelerin seri veya paralel modlarda test edilmesine olanak sağlar.
- Tolerans Testi: %1 ile %20 arasında ayarlanabilir tolerans aralığı sunar.
- Veri Tutma ve Kayıt: Gerçekleştirilen ölçümlerin saklanmasına ve ihtiyaç halinde karşılaştırılmasına yardımcı olur.
- LED Tolerans Alarmı: Geçiş durumunda yeşil, başarısız durumda kırmızı LED göstergesi kullanılır.
UNI-T UT622C Elde Taşınabilir LCR Metre Kullanım Alanları
- Elektronik komponent testleri
- Üretim hatlarında kalite kontrol
- Elektronik laboratuvar çalışmaları
- Bakım ve onarım noktaları
- Kapasitans, endüktans ve direnç ölçümleri
- İndüktör ve manyetik çekirdek testleri
- Piezoelektrik cihazların değerlendirilmesi
- Transformatör ve kondansatör testleri
- Çip bileşenleri, kablolar ve pillerin kontrolü
- Röle, anahtar, direnç ve ağ bileşenlerinin ölçümü
- Devre kartı ve elektronik devre kontrolleri
UNI-T UT622C Elde Taşınabilir LCR Metre Avantajları
100kHz'e kadar test frekansı sayesinde farklı elektronik komponentlerin test edilmesine yardımcı olur.
L, C, R, Z, D, Q, θ ve ESR parametrelerinin değerlendirilmesini destekler.
20 kez/sn maksimum test hızı ile seri ölçüm çalışmalarının hızlı şekilde yürütülmesine yardımcı olur.
420 gram ağırlığı ve 93 × 192 × 44 mm ebatları ile elde taşınabilir kullanım sunar.
2.8 inç 320 × 240 TFT LCD ekran ile ölçüm sonuçlarının takip edilmesini kolaylaştırır.
Mini USB iletişim arayüzü ve 5V 1A USB çıkışı ile bağlantı seçeneklerini destekler.
Neden UNI-T UT622C Elde Taşınabilir LCR Metre?
UNI-T UT622C Elde Taşınabilir LCR Metre, elektronik komponentlerin endüktans, kapasitans, direnç ve empedans değerlerini ölçmek için geliştirilen çok fonksiyonlu bir LCR ölçüm cihazıdır.
UNI-T UT622C Elde Taşınabilir LCR Metre; 100kHz'e kadar test frekansı, 0.10% maksimum kesinlik, 20 kez/sn maksimum test hızı ve çoklu ölçüm parametreleriyle farklı elektronik test ve ölçüm çalışmalarını destekler.
UNI-T UT622C Elde Taşınabilir LCR Metre, şarj edilebilir 3.7V 1800mAh lityum polimer pili, TFT LCD ekranı, mini USB arayüzü ve taşınabilir yapısıyla üretim hatları, laboratuvarlar ve bakım noktalarında kullanılabilir.
Kısa devre kartı UTR-001, USB kablo, 5V 1A adaptör, dört terminalli Kelvin test uçları UTR-L100k-H ve İngilizce kullanım kılavuzu.
