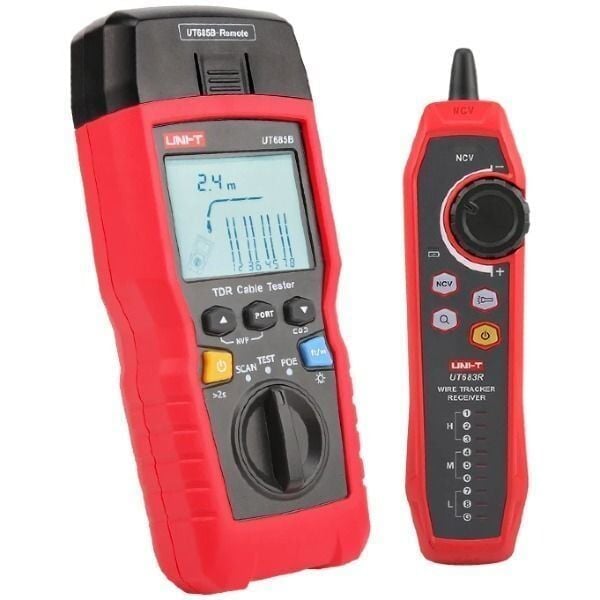

UNI-T UT685B-KIT TDR Kablo Test Cihazı
UNI-T UT685B-KIT TDR Kablo Test Cihazı, bükümlü çift kablo, koaksiyel kablo ve POE ağ kablosu gibi çeşitli kablo türlerinin test edilmesi için tasarlanmıştır.
Kablo bulma, kablo uzunluğu ve hat dizisi tespiti ile POE standartlarının belirlenmesini destekleyen UNI-T UT685B-KIT TDR Kablo Test Cihazı, RJ11, RJ45 ve koaksiyel test bağlantı noktalarını tek cihazda bir araya getirir.
TDR teknolojisi, 500 m kablo uzunluğu test menzili, 0,33 m çözünürlük ve 2,8 inç arkadan aydınlatmalı LCD ekran özellikleriyle UNI-T UT685B-KIT TDR Kablo Test Cihazı, düşük voltajlı kablo test uygulamalarında kullanılabilir.
UNI-T UT685B-KIT TDR Kablo Test Cihazı Öne Çıkan Özellikleri
UNI-T UT685B-KIT TDR Kablo Test Cihazı, kör alan testi olmadan kablo uzunluğu ve kablo konumu tespitine yönelik TDR teknolojisini kullanır.
500 m'ye kadar kablo uzunluğu testi yapılabilir ve çözünürlük 0,33 m olarak belirtilmiştir.
UNI-T UT685B-KIT TDR Kablo Test Cihazı, RJ11, RJ45 ve koaksiyel kablo tiplerini test edebilir.
POE güç algılama ve 802.3AF ile 802.3AT POE standartlarının belirlenmesini destekler.
Arkadan aydınlatmalı 2,8 inç LCD ekran ve grafik arayüz üzerinden test sonuçları takip edilebilir.
UNI-T UT685B-KIT TDR Kablo Test Cihazı, 70V DC giriş koruması ile belirtilen düşük voltajlı kablo test uygulamalarını destekler.
UNI-T UT685B-KIT TDR Kablo Test Cihazı Detaylı Açıklama
UNI-T UT685B-KIT TDR Kablo Test Cihazı, bükümlü çift kablolar, koaksiyel kablolar ve POE ağ kabloları dahil olmak üzere çeşitli kablo türlerinin test edilmesine yönelik tasarlanmıştır. Kablo bulma, kablo uzunluğu ve hat dizisi tespiti gibi işlemleri destekler.
TDR teknolojisine sahip olan UNI-T UT685B-KIT TDR Kablo Test Cihazı, 500 m kablo uzunluğu test menzili ve 0,33 m çözünürlük sunar. Kablo uzunluğu testi için doğruluk değeri ±%4 veya 0,6 m olarak belirtilmiştir.
RJ11, RJ45 ve koaksiyel test bağlantı noktalarını entegre eden UNI-T UT685B-KIT TDR Kablo Test Cihazı, harici adaptör ihtiyacını azaltarak farklı düşük voltajlı kablo testlerinin gerçekleştirilmesine olanak sağlar.
UNI-T UT685B-KIT TDR Kablo Test Cihazı Teknik Özellikleri
| Model | UT685B-KIT |
| Ekran | 2,8 inç arkadan aydınlatmalı LCD |
| Arayüz | Grafik arayüzü |
| Kablo Uzunluğu Test Menzili | 500 m |
| Kablo Uzunluğu Çözünürlüğü | 0,33 m |
| Kablo Uzunluğu Doğruluğu | ±%4 veya 0,6 m |
| Kablo Tipleri | RJ11, RJ45, koaksiyel, bükümlü çift kablo, POE ağ kablosu |
| Koaksiyel Kablo | 50Ω, 75Ω, 93Ω |
| POE Standartları | 802.3AF, 802.3AT |
| Giriş Koruması | 70VDC |
| Otomatik Kapanma | Yaklaşık 10 dakika |
| Güç | AAA alkalin piller ×4 |
| Ürün Ölçüsü | 180mm × 84mm × 37.8mm |
| Sertifikalar | CE, UKCA, RoHS |
TDR Kablo Uzunluğu, Kablo Konumu ve POE Test Fonksiyonları
- UNI-T UT685B-KIT TDR Kablo Test Cihazı, TDR teknolojisi ile kablo uzunluğu ve kablo konumu tespitini destekler.
- Kablo uzunluğu testi 500 m menzile ve 0,33 m çözünürlüğe sahiptir.
- Kablo uzunluğu test doğruluğu ±%4 veya 0,6 m olarak belirtilmiştir.
- RJ11, RJ45 ve koaksiyel kablo test bağlantılarını destekler.
- POE güç algılama ve POE standardı tespiti gerçekleştirilebilir.
- 802.3AF ve 802.3AT POE standartları desteklenir.
- Ethernet bağlantı noktası testi ve bağlantı noktası yanıp sönme fonksiyonları bulunur.
- Dijital av ve kablo konumu özellikleri ile kablo bulma işlemlerini destekler.
UNI-T UT685B-KIT TDR Kablo Test Cihazı Kullanım Alanları
- Bükümlü çift kablo testleri
- Ethernet ve RJ45 kablo testleri
- RJ11 kablo testleri
- Koaksiyel kablo testleri
- POE ağ kablosu testleri
- Kablo uzunluğu ve konum tespiti
- Ethernet bağlantı noktası testleri
- Düşük voltajlı kablo test uygulamaları
UNI-T UT685B-KIT TDR Kablo Test Cihazı Avantajları
UNI-T UT685B-KIT TDR Kablo Test Cihazı, RJ11, RJ45, bükümlü çift ve koaksiyel kablo türlerini test edebilir.
Kablo uzunluğu testinde 500 m menzil ve 0,33 m çözünürlük sunar.
802.3AF ve 802.3AT POE standartlarının belirlenmesini ve POE güç algılamasını destekler.
TDR teknolojisi sayesinde kablo uzunluğu ve konumu tespit edilebilir.
2,8 inç arkadan aydınlatmalı LCD ve grafik arayüz ile test sonuçlarının takip edilmesini sağlar.
UNI-T UT685B-KIT TDR Kablo Test Cihazı, 70VDC giriş koruması ile belirtilen kablo test uygulamalarında kullanılabilir.
Neden UNI-T UT685B-KIT TDR Kablo Test Cihazı?
UNI-T UT685B-KIT TDR Kablo Test Cihazı, bükümlü çift, RJ11, RJ45, koaksiyel ve POE ağ kablolarının test edilmesine yönelik çok yönlü bir kablo test çözümüdür.
500 m kablo uzunluğu test menzili, 0,33 m çözünürlük, TDR teknolojisi ve POE standart tespiti ile kablo uzunluğu, konumu ve bağlantı özelliklerinin kontrol edilmesine olanak sağlar.
2,8 inç LCD ekranı, 70VDC giriş koruması, Ethernet bağlantı noktası testi ve farklı kablo bağlantı seçenekleriyle UNI-T UT685B-KIT TDR Kablo Test Cihazı, düşük voltajlı kablo test uygulamalarında kullanılabilir.
RJ45 uyarlama kablosu, RJ11 uyarlama kablosu, timsah klipsine uyarlanmış RJ11 uyarlama kablosu, F-konektörden F-konektöre fiş ve kullanım kılavuzu birlikte verilir.
