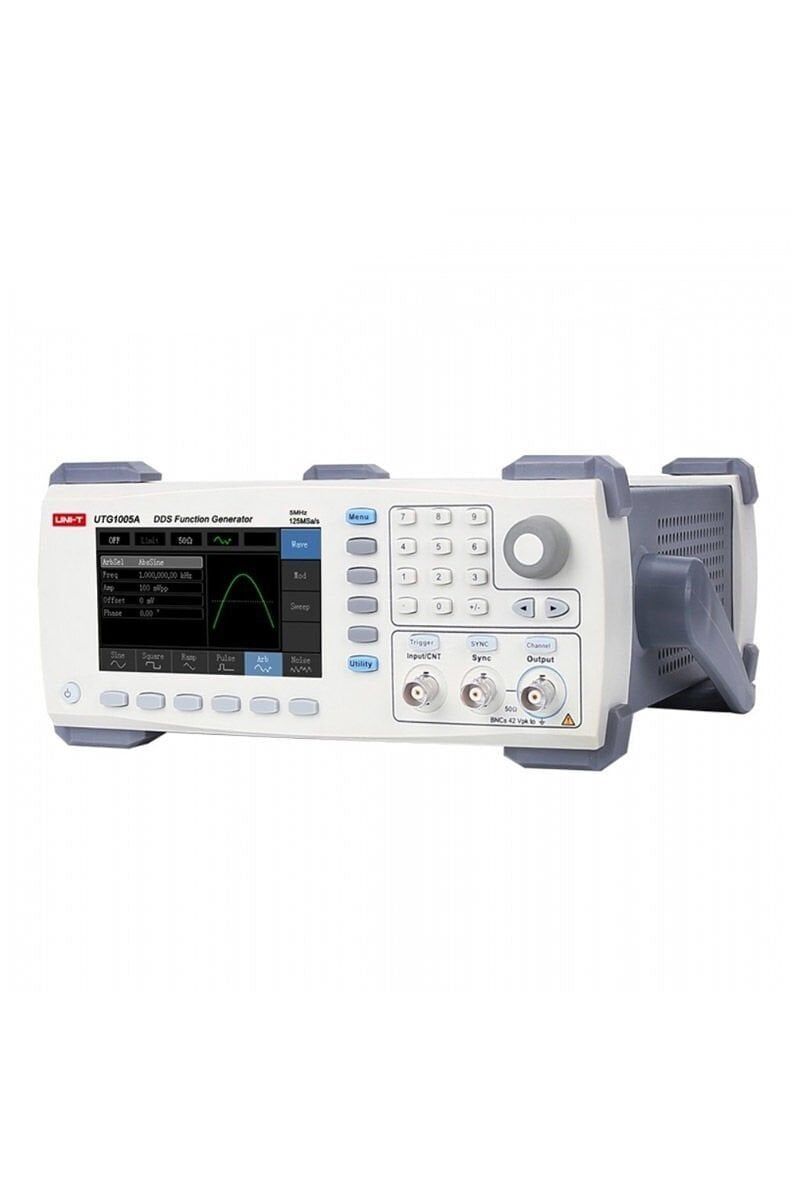

UNI-T UTG1005A Fonksiyon Jeneratörü
UNI-T UTG1005A Fonksiyon Jeneratörü, farklı dalga formlarının oluşturulmasına ve elektronik devrelerin test edilmesine yönelik tek kanallı bir fonksiyon jeneratörüdür.
UNI-T UTG1005A Fonksiyon Jeneratörü 125MS/sn örnekleme oranı, 5MHz maksimum çıkış frekansı ve 1μHz çözünürlük değerleriyle hassas sinyal üretimi için kullanılabilir.
4,3 inç TFT LCD ekranı, USB cihaz arayüzü ve çok sayıda standart dalga formu desteği ile UNI-T UTG1005A Fonksiyon Jeneratörü laboratuvar, elektronik test ve eğitim uygulamalarında kullanıma uygundur.
UNI-T UTG1005A Fonksiyon Jeneratörü Öne Çıkan Özellikleri
5MHz Çıkış Frekansı
UNI-T UTG1005A Fonksiyon Jeneratörü sinüs, kare, rampa ve diğer desteklenen dalga formlarında 5MHz'e kadar çıkış frekansı sunar.
1μHz Çözünürlük
1μHz çözünürlük değeri, çıkış frekansının hassas şekilde ayarlanmasına olanak tanır.
Tek Kanallı Yapı
UNI-T UTG1005A Fonksiyon Jeneratörü tek kanallı tasarımı ile çeşitli sinyal üretim ve test uygulamalarında kullanılabilir.
Çoklu Dalga Formu
Sinüs, kare, rampa, üçgen, darbe, gürültü, DC ve keyfi dalga formları desteklenir.
4,3 İnç TFT LCD
480 x 272 çözünürlüklü 4,3 inç TFT LCD ekran üzerinden cihaz bilgileri görüntülenebilir.
Modülasyon Desteği
AM, FM, PM, PWM, SORUN, FSK ve PSK modülasyon türleri kaynakta belirtilen desteklenen seçenekler arasındadır.
UNI-T UTG1005A Fonksiyon Jeneratörü Detaylı İnceleme
UNI-T UTG1005A Fonksiyon Jeneratörü, dijital sentez teknolojisini kullanan ve farklı dalga biçimlerinin oluşturulmasına olanak sağlayan çok işlevli bir test cihazıdır. Sinüs, kare, rampa, üçgen, darbe, gürültü, DC ve keyfi dalga formları ile çeşitli elektronik test senaryolarında sinyal üretimi gerçekleştirilebilir.
UNI-T UTG1005A Fonksiyon Jeneratörü 125MS/sn örnekleme oranı ve 5MHz maksimum çıkış frekansı sunar. Sinüs ve kare dalga için 1μHz~5MHz, rampa için 1μHz~400kHz, darbe için 1μHz~5MHz ve keyfi dalga formu için 1μHz~1MHz aralıkları kaynakta belirtilmiştir. Keyfi dalga formunda 14 bit dikey çözünürlük ve maksimum 16 takım keyfi dalga formu hafıza derinliği bulunmaktadır.
Logaritmik ve lineer tarama modları bulunan UNI-T UTG1005A Fonksiyon Jeneratörü, analog ve dijital tasarımı bir arada sunar. Sezgisel arayüzü, USB cihaz arayüzü ve 4,3 inç TFT LCD ekranı sayesinde test ve öğrenme uygulamalarında pratik kullanım imkânı sağlar.
UNI-T UTG1005A Teknik Özellikleri
| Kanal | 1 |
| Örnekleme Oranı | 125MS/sn |
| Çıkış Frekansı | 5MHz |
| Sinüs | 1μHz~5MHz |
| Meydan | 1μHz~5MHz |
| Rampa | 1μHz~400kHz |
| Nabız | 1μHz~5MHz |
| Keyfi Dalga Formu | 1μHz~1MHz |
| Çözünürlük | 1μHz |
| Doğruluk | 90 gün içinde ±50ppm / 1 yıl içinde ±100ppm / 18℃~28℃ |
| Keyfi Dalga Formu Dikey Çözünürlüğü | 14 bit |
| Maksimum Keyfi Dalga Formu Hafızası | 16 takım |
| Standart Dalga Formları | Sinüs, kare, rampa, üçgen, darbe, gürültü, DC, keyfi |
| Çıkış Genlik Aralığı | 1mVpp~10Vpp (50Ω); 2mVpp~20Vpp (Yüksek Z) |
| Modülasyon Türleri | AM, FM, PM, PWM, SORUN, FSK, PSK |
| Arayüz | USB cihazı |
| Güç | 100~240V AC, 50Hz/60Hz |
| Ekran | 4,3 inç TFT LCD, WVGA (480 x 272) |
| Renk | Beyaz ve Gri |
| Net Ağırlık | 3,2 kg |
| Ebat | 165 x 110 x 320 mm |
UNI-T UTG1005A Fonksiyon Jeneratörü Dalga Formları ve Modülasyon
UNI-T UTG1005A Fonksiyon Jeneratörü ile farklı standart dalga formları oluşturulabilir ve kaynakta belirtilen çeşitli modülasyon türleri kullanılabilir.
- Standart dalga formları: Sinüs, kare, rampa, üçgen, darbe, gürültü, DC ve keyfi
- Sinüs frekans aralığı: 1μHz~5MHz
- Kare frekans aralığı: 1μHz~5MHz
- Rampa frekans aralığı: 1μHz~400kHz
- Darbe frekans aralığı: 1μHz~5MHz
- Keyfi dalga formu frekans aralığı: 1μHz~1MHz
- Modülasyon: AM, FM, PM, PWM, SORUN, FSK ve PSK
- Tarama: Logaritmik ve lineer tarama modları
UNI-T UTG1005A Fonksiyon Jeneratörü Kullanım Alanları
- Elektronik laboratuvarları
- Elektronik devrelerin test edilmesi
- TV, radyo ve yayın sistemlerinde devre ve ekipman testleri
- Elektroakustik ve elektronik cihazların test edilmesi
- Kablosuz sistemlerde test uygulamaları
- Hücresel sistemlerde devre ve ekipman testleri
- Yarı iletken bileşenlerin test edilmesi ve onarılması
- Elektronik eğitim ve öğrenme uygulamaları
- Ar-Ge ve prototipleme çalışmaları
UNI-T UTG1005A Fonksiyon Jeneratörü Avantajları
Hassas Frekans Ayarı
1μHz çözünürlük değeri ile sinyal frekanslarının hassas şekilde ayarlanmasına yardımcı olur.
Geniş Dalga Formu Seçeneği
Standart ve keyfi dalga formlarının oluşturulmasını destekler.
Dijital Sentez Teknolojisi
Dijital sentez teknolojisi ile dalga biçimi çıktılarının oluşturulması desteklenir.
Geniş Genlik Aralığı
50Ω bağlantıda 1mVpp~10Vpp, yüksek Z bağlantıda 2mVpp~20Vpp çıkış genlik aralığı sunar.
Kullanışlı Ekran
4,3 inç TFT LCD ekran, 480 x 272 WVGA çözünürlüğü ile cihaz kullanımını kolaylaştırır.
USB Bağlantısı
USB cihaz arayüzü sayesinde bilgisayar bağlantılı uygulamalarda kullanılabilir.
Neden UNI-T UTG1005A Fonksiyon Jeneratörü?
UNI-T UTG1005A Fonksiyon Jeneratörü, tek kanallı yapısı, 5MHz çıkış frekansı, 1μHz çözünürlüğü ve geniş dalga formu seçenekleri ile farklı elektronik test uygulamalarında kullanılabilen çok işlevli bir sinyal üretim cihazıdır.
Sinüs, kare, rampa, üçgen, darbe, gürültü, DC ve keyfi dalga formlarının yanı sıra AM, FM, PM, PWM, SORUN, FSK ve PSK modülasyon türlerini desteklemesi, farklı test senaryolarında kullanım esnekliği sağlar.
4,3 inç TFT LCD ekranı, USB cihaz arayüzü, logaritmik ve lineer tarama modları ve 14 bit keyfi dalga formu dikey çözünürlüğü ile UNI-T UTG1005A Fonksiyon Jeneratörü laboratuvar, elektronik test, bakım ve eğitim çalışmalarında kullanılabilir.
Standart Aksesuarlar
USB arabirim kablosu, güç kablosu, BNC-BNC kablosu, PC yazılım CD'si
