UNİ-T UTG1022X Sinyal Jeneratörü
UNİ-T UTG1022X Sinyal Jeneratörü, elektronik test ve ölçüm uygulamalarında hassas ve kararlı dalga formları üretmek için tasarlanmış, iki bağımsız kanala sahip çok işlevli bir sinyal jeneratörüdür. DDS teknolojisi, 200 MSa/s örnekleme hızı ve 16 bit dikey çözünürlük ile eğitimden profesyonel mühendislik çalışmalarına kadar farklı uygulamalarda kullanılabilir.
Öne Çıkan Özellikleri
UNİ-T UTG1022X Sinyal Jeneratörü, iki bağımsız kanal üzerinden farklı sinyal ve dalga formlarının üretilmesini destekler.
Doğrudan dijital sentez teknolojisi, düşük jitter ve kararlı sinyal üretimi için kullanılır.
Sinüs dalgasında 20 MHz'e kadar frekans üretimi sunarken kare ve darbe dalgalarında 10 MHz'e kadar destek sağlar.
AM, FM, PM, ASK, FSK, PSK ve PWM gibi analog ve dijital modülasyon türlerini destekler.
Detaylı Açıklama
UNİ-T UTG1022X Sinyal Jeneratörü, elektronik devrelerin test edilmesi ve farklı sinyal koşullarının oluşturulması amacıyla geliştirilmiştir. DDS teknolojisi sayesinde hassas ve kararlı dalga formları üretirken iki bağımsız kanal ile test senaryolarında esnek kullanım sağlar.
UNİ-T UTG1022X Sinyal Jeneratörü; sinüs, kare, darbe, rampa, gürültü ve DC dalga formlarının yanı sıra 200 adet önceden tanımlı keyfi dalga formunu destekler. Frekans tarama özelliği lineer ve logaritmik modlarda kullanılabilirken darbe üretiminde N çevrim, sonsuz ve kapılı mod seçenekleri sunar.
UNİ-T UTG1022X Sinyal Jeneratörü, AM, FM, PM, ASK, FSK, PSK ve PWM modülasyon türleriyle farklı elektronik test ihtiyaçlarına uyarlanabilir. 1 μHz frekans çözünürlüğü, 200 MSa/s örnekleme hızı ve 16 bit dikey çözünürlük, sinyal üretiminde ayrıntılı kontrol imkânı sağlar.
Teknik Özellikleri
| Kanal Sayısı | 2 bağımsız kanal |
| Maksimum Frekans | Sinüs 20 MHz, kare ve darbe 10 MHz, rampa 400 kHz |
| Örnekleme Hızı | 200 MSa/s |
| Dikey Çözünürlük | 16 bit |
| Frekans Çözünürlüğü | 1 μHz |
| Dalga Formları | Sinüs, kare, darbe, rampa, gürültü, DC ve 200 adet önceden tanımlı keyfi dalga formu |
| Modülasyon Türleri | AM, FM, PM, ASK, FSK, PSK, PWM |
| Frekans Tarama | Lineer ve logaritmik modlar |
| Darbe Modları | N çevrim, sonsuz ve kapılı modlar |
| Çıkış Empedansı | 50 Ω |
| Çıkış Genliği | 50 Ω yükte 1 mVpp–10 Vpp, yüksek empedanslı yükte 2 mVpp–20 Vpp |
| DC Ofset | ±5 V (50 Ω), ±10 V (yüksek empedans) |
| Frekans Sayacı | 100 mHz–200 MHz, 7 basamaklı çözünürlük |
| Ekran | 4,3 inç TFT LCD, 480 × 272 piksel |
| Arayüzler | USB Host ve USB Device |
| Boyutlar | 215 × 103 × 316 mm |
| Ağırlık | Yaklaşık 2,2 kg |
Kullanım Alanları
- Elektronik devre ve sistem testleri
- Elektronik mühendisliği uygulamaları
- Ürün geliştirme ve araştırma
- Laboratuvar testleri
- Elektronik bakım ve servis çalışmaları
- Eğitim ve uygulamalı laboratuvar çalışmaları
UNİ-T UTG1022X Sinyal Jeneratörü Avantajları
- 2 bağımsız kanal
- DDS teknolojisi ile kararlı sinyal üretimi
- Sinüs dalgasında 20 MHz maksimum frekans
- 200 MSa/s örnekleme hızı
- 16 bit dikey çözünürlük
- 1 μHz frekans çözünürlüğü
- 200 adet önceden tanımlı keyfi dalga formu
- AM, FM, PM, ASK, FSK, PSK ve PWM modülasyonları
- Lineer ve logaritmik frekans tarama
- USB Host ve USB Device bağlantıları
- 4,3 inç TFT LCD ekran
Neden UNİ-T UTG1022X Sinyal Jeneratörü?
UNİ-T UTG1022X Sinyal Jeneratörü, farklı dalga formlarının hassas şekilde oluşturulması gereken elektronik test uygulamalarında çok yönlü bir çözüm sunar. İki bağımsız kanal, geniş modülasyon seçenekleri ve yüksek frekans çözünürlüğü, farklı test senaryolarına uyarlanabilmesini sağlar.
UNİ-T UTG1022X Sinyal Jeneratörü; eğitim, araştırma, ürün geliştirme ve bakım çalışmalarında kullanılabilecek kapsamlı sinyal üretim fonksiyonlarını bir araya getirir. Renkli TFT ekran ve sezgisel menü yapısı, cihazın kullanımını kolaylaştırmaya yardımcı olur.

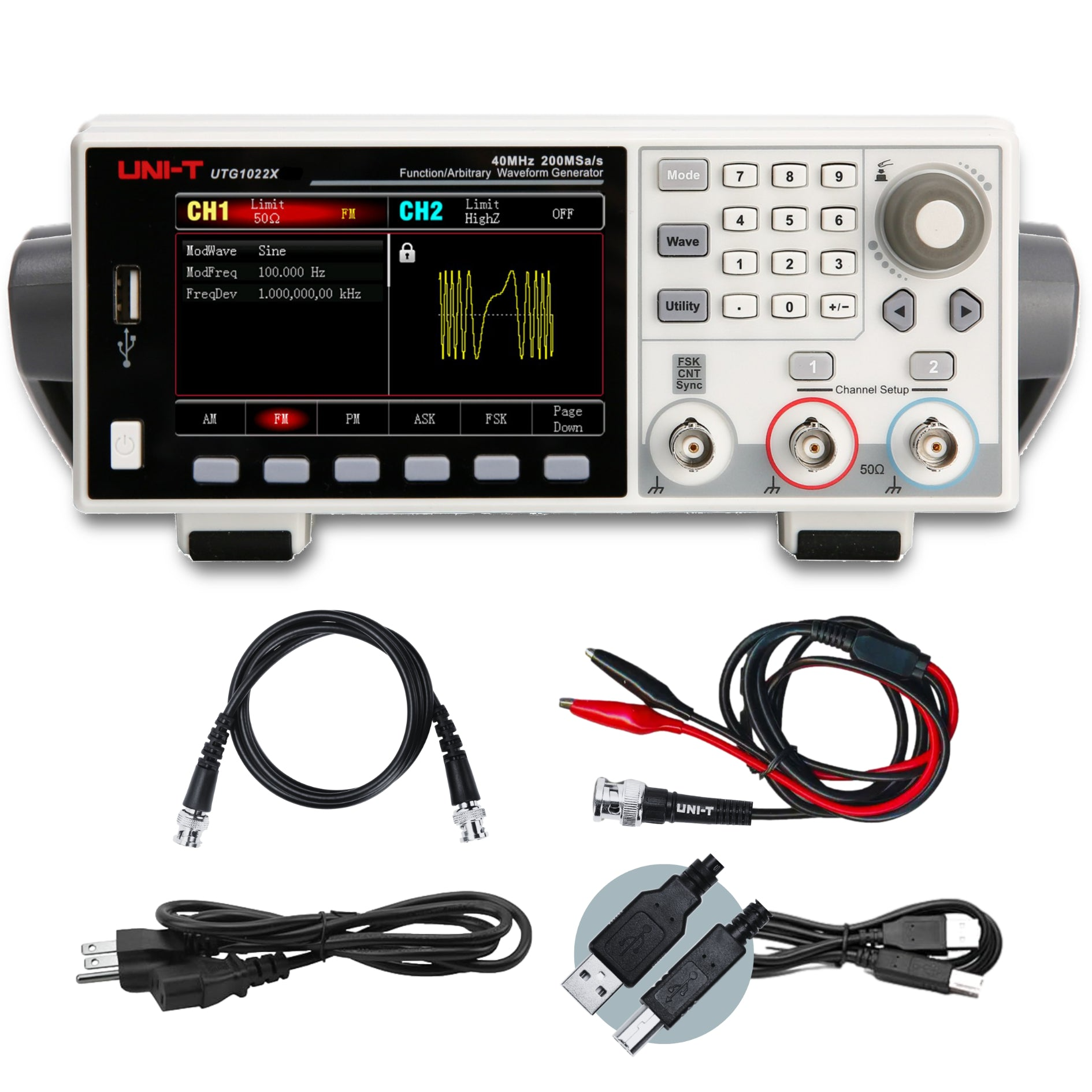

Standart Aksesuarlar
- BNC-BNC kablosu
- BNC kablosu - timsah klipsi
- Şebeke kablosu
- USB kablosu
UNİ-T UTG1022X Sinyal Jeneratörü ile Hassas Sinyal Üretimi
Çift kanal, DDS teknolojisi, geniş dalga formu seçenekleri ve çoklu modülasyon desteğiyle UNİ-T UTG1022X Sinyal Jeneratörü, elektronik test ve ölçüm uygulamalarınız için kapsamlı bir sinyal üretim çözümüdür.
