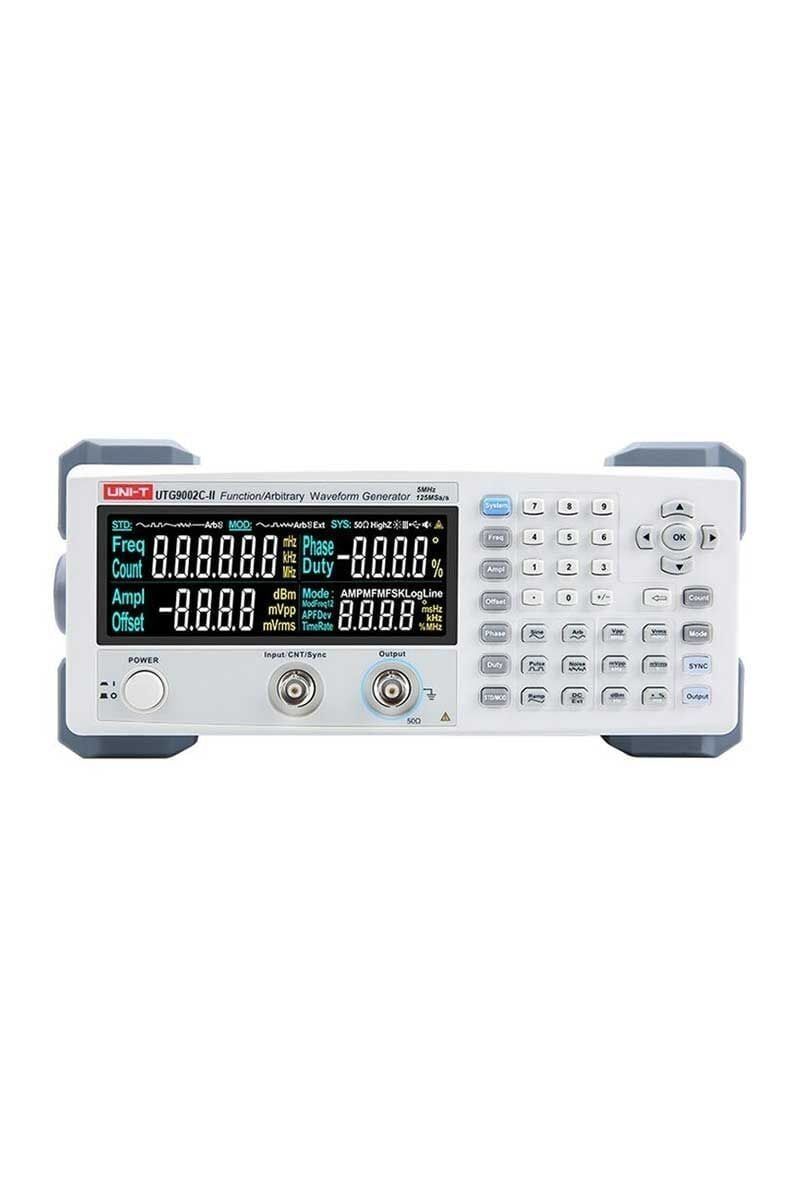

UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü, farklı dalga formlarının oluşturulmasına yönelik tek kanallı, çok işlevli ve yüksek performanslı bir sinyal jeneratörüdür.
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü 2MHz bant genişliği, 125MS/sn örnekleme oranı, 14 bit dikey çözünürlük ve 1μHz frekans çözünürlüğü ile hassas sinyal üretimi için tasarlanmıştır.
Sinüs, kare, rampa, darbe, gürültü, DC ve keyfi dalga formlarını destekleyen UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü, elektronik tasarım, test, bakım ve eğitim uygulamalarında kullanılabilir.
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü Öne Çıkan Özellikleri
2MHz Bant Genişliği
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü, sinüs ve kare dalga için 1μHz ~ 2MHz frekans aralığı sunar.
1μHz Frekans Çözünürlüğü
1μHz çözünürlük değeri, sinyal frekansının hassas şekilde ayarlanmasına olanak sağlar.
14 Bit Dikey Çözünürlük
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü keyfi dalga formlarında 14 bit dikey çözünürlük sunar.
Çoklu Dalga Formu
Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga şekilleri ile farklı test ihtiyaçlarına cevap verir.
125MS/sn Örnekleme
125MS/sn örnekleme oranı ile sinyal üretim uygulamalarında kullanılabilecek bir yapı sunar.
EBTN LCD Ekran
EBTN LCD ekran üzerinden cihazın çalışma değerleri görüntülenebilir ve kullanıcı dostu arayüz ile kontrol sağlanabilir.
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü Detaylı İnceleme
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü, fonksiyon ve keyfi dalga formu üretimi için geliştirilmiş çok işlevli bir cihazdır. Kaynakta belirtildiği üzere doğru, saf, kararlı ve düşük bozulmalı dalga formu çıkışı sağlamaya yönelik tasarlanmıştır.
Tek kanallı cihazda sinüs ve kare dalga frekansı 1μHz ~ 2MHz, rampa frekansı 1μHz ~ 200kHz, darbe frekansı 1μHz ~ 2MHz ve keyfi dalga formu frekansı 1μHz ~ 1MHz aralığındadır. Frekans çözünürlüğü 1μHz seviyesine kadar ulaşır.
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü 50Ω ve yüksek Z iç direnç seçenekleriyle kullanılabilir. Genlik aralığı 50Ω için 1mVpp ~ 10Vpp, yüksek Z için 2mVpp ~ 20Vpp değerindedir. DC ofset aralığı ise 50Ω için -5Vpp ~ 5Vpp ve yüksek Z için -10Vpp ~ 10Vpp olarak belirtilmiştir.
UNI-T UTG9002C-II Teknik Özellikleri
| Kanal | 1 |
| Bant Genişliği | 2MHz |
| Örnekleme Oranı | 125MS/sn |
| Dikey Çözünürlük | 14 bit |
| Sinüs Frekansı | 1μHz ~ 2MHz |
| Kare Frekansı | 1μHz ~ 2MHz |
| Rampa Frekansı | 1μHz ~ 200kHz |
| Darbe Frekansı | 1μHz ~ 2MHz |
| Keyfi Dalga Frekansı | 1μHz ~ 1MHz |
| Frekans Çözünürlüğü | 1μHz |
| Doğruluk | 90 gün içinde ±50ppm; 1 yıl içinde ±100ppm |
| İç Direnç | 50Ω / Yüksek Z |
| Genlik Aralığı | 1mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (yüksek Z) |
| DC Ofset Aralığı | -5Vpp ~ 5Vpp (50Ω) (AC+DC); -10Vpp ~ 10Vpp (yüksek Z) (AC+DC) |
| Genlik Çözünürlüğü | 1mV |
| Güç | 100~240VAC, 50Hz/60Hz |
| Ekran | EBTN LCD |
| Ürün Rengi | Beyaz ve Gri |
| Net Ağırlık | 2,8 kg |
| Ürün Boyutu | 265 x 110 x 320 mm |
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü Dalga Formları ve Çıkış Özellikleri
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü farklı elektronik test ihtiyaçları için çeşitli dalga şekilleri ve çıkış seçenekleri sunar.
- Sinüs: 1μHz ~ 2MHz
- Kare: 1μHz ~ 2MHz
- Rampa: 1μHz ~ 200kHz
- Darbe: 1μHz ~ 2MHz
- Keyfi: 1μHz ~ 1MHz
- Dalga şekilleri: Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi
- Tarama modları: Logaritmik ve doğrusal
- Genlik çözünürlüğü: 1mV
- İç direnç: 50Ω / Yüksek Z
UNI-T UTG9002C-II Kullanım Alanları
- Elektronik devre tasarımı ve test çalışmaları
- Elektroakustik cihazların tasarlanması ve test edilmesi
- Hücresel sistemlerde devre ve ekipman testleri
- Kablosuz sistemlerde test uygulamaları
- Yayın, televizyon ve radyo sistemlerinde devre testleri
- Elektronik cihazlarda sorun giderme ve onarım
- Yarı iletken bileşenlerin test edilmesi ve onarılması
- Elektronik laboratuvarları
- Test ve eğitim uygulamaları
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü Avantajları
Hassas Frekans Ayarı
1μHz frekans çözünürlüğü ile hassas sinyal frekansı ayarlamaya yardımcı olur.
Geniş Dalga Formu Desteği
Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga formları oluşturulabilir.
14 Bit Çözünürlük
14 bit dikey çözünürlük ile keyfi dalga formu uygulamalarında hassasiyet sağlar.
Esnek Genlik
50Ω ve yüksek Z bağlantılarına göre farklı genlik aralıklarında çıkış alınabilir.
Tarama Modları
Logaritmik ve doğrusal tarama modları farklı test uygulamalarında kullanım esnekliği sunar.
Kompakt Tasarım
2,8 kg net ağırlığı ve 265 x 110 x 320 mm boyutları ile çalışma alanında pratik kullanım sağlar.
Neden UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü?
UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü, 2MHz bant genişliği, 125MS/sn örnekleme oranı ve 1μHz frekans çözünürlüğü ile hassas sinyal üretimi için tasarlanmış çok işlevli bir cihazdır.
Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga formlarının desteklenmesi sayesinde elektronik tasarım ve test çalışmalarında farklı sinyal ihtiyaçlarına cevap verebilir.
EBTN LCD ekranı, 14 bit dikey çözünürlüğü, geniş genlik aralığı ve logaritmik ile doğrusal tarama modlarıyla UNI-T UTG9002C-II Fonksiyon Sinyal Jeneratörü laboratuvar, bakım, onarım ve eğitim uygulamalarında kullanılabilir.
Standart Aksesuarlar
USB arabirim kablosu, güç kablosu, timsah klipsli BNC kablosu, PC yazılım CD'si
