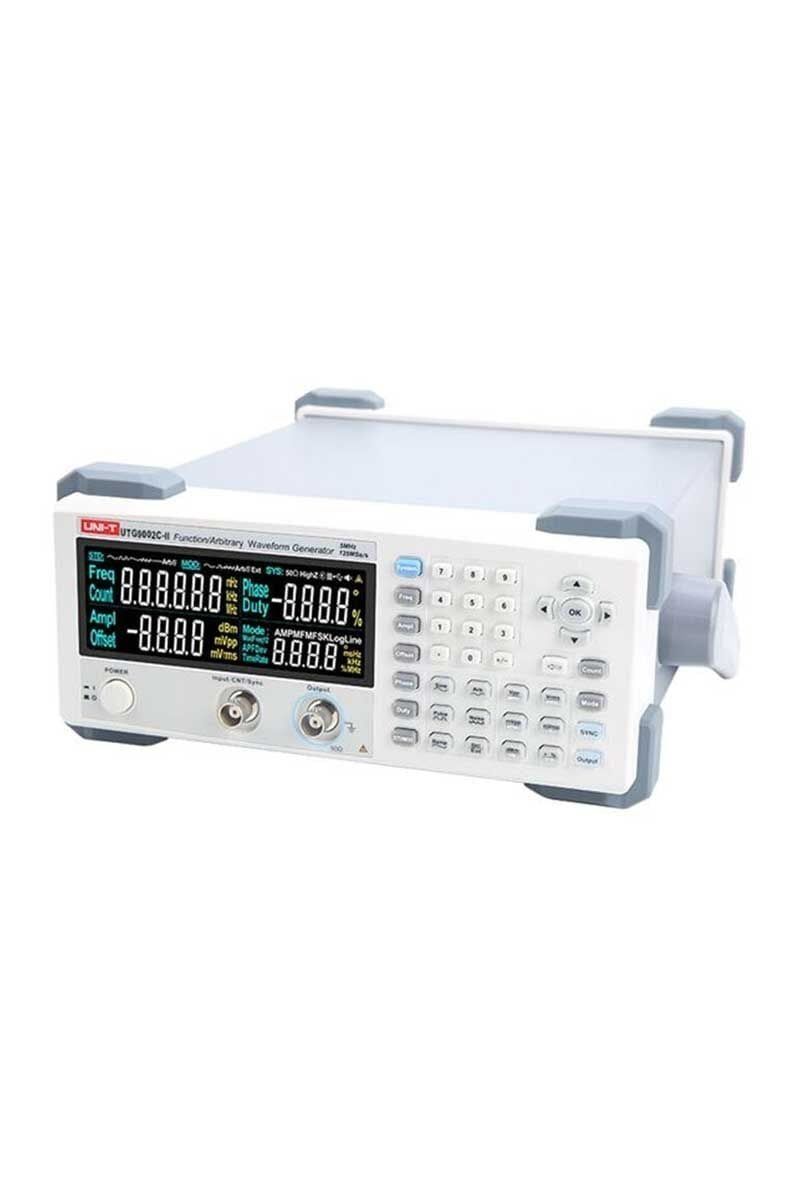

UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü, doğru, kararlı, saf ve düşük bozulmalı dalga formu çıkışı sunan çok fonksiyonlu bir fonksiyon ve keyfi dalga formu jeneratörüdür.
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü, 5MHz bant genişliği, 125MS/sn örnekleme oranı ve 1μHz frekans çözünürlüğü ile hassas sinyal üretimi ve elektronik test uygulamalarında kullanılabilir.
Geniş frekans aralığı, 14 bit dikey çözünürlük, farklı dalga şekilleri ve 4W güç çıkışı ile UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü laboratuvar, elektronik tasarım, test ve bakım çalışmalarına yönelik tasarlanmıştır.
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü Öne Çıkan Özellikleri
5MHz Bant Genişliği
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü, sinüs ve kare dalga için 5MHz'e kadar çıkış frekansı sunar.
1μHz Çözünürlük
1μHz frekans çözünürlüğü, çıkış sinyalinin hassas şekilde ayarlanmasına olanak tanır.
14 Bit Dikey Çözünürlük
14 bit dikey çözünürlük ile keyfi dalga formu üretiminde hassas sinyal oluşturma imkânı sunar.
Geniş Dalga Formu Desteği
Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga şekilleri desteklenir.
6 Bit Frekans Sayıcı
100mHz ~ 100MHz aralığında yüksek doğruluklu, geniş bant 6 bit frekans sayıcı özelliği bulunur.
EBTN LCD Ekran
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü EBTN LCD ekran ile cihaz değerlerinin görüntülenmesini sağlar.
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü Detaylı İnceleme
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü, fonksiyon ve keyfi dalga formu üretimi için geliştirilmiş ekonomik, yüksek performanslı ve çok işlevli bir cihazdır. Doğru, kararlı, saf ve düşük bozulmalı dalga formu çıkışı sunarken 1μHz seviyesine kadar frekans çözünürlüğü sağlar.
Tek kanallı cihazın örnekleme oranı 125MS/sn, bant genişliği 5MHz ve dikey çözünürlüğü 14 bittir. Sinüs ve kare dalga için 1μHz ~ 2MHz, rampa için 1μHz ~ 200kHz, darbe için 1μHz ~ 2MHz ve keyfi dalga formu için 1μHz ~ 1MHz frekans aralığı kaynakta belirtilmiştir.
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü ayrıca logaritmik ve doğrusal tarama modlarına sahiptir. 1mVpp ~ 10Vpp (50Ω) ve 2mVpp ~ 20Vpp (yüksek Z) genlik aralığı ile farklı yük koşullarına yönelik sinyal üretimi yapılabilir. DC ofset aralığı ise 50Ω bağlantıda -5Vpp ~ 5Vpp, yüksek Z bağlantıda -10Vpp ~ 10Vpp olarak belirtilmiştir.
UNI-T UTG9005C-II Teknik Özellikleri
| Kanal | 1 |
| Bant Genişliği | 5MHz |
| Örnekleme Oranı | 125MS/sn |
| Dikey Çözünürlük | 14 bit |
| Çıkış Frekansı | Sinüs / kare, 5MHz |
| Frekans Sayıcı Aralığı | 100mHz ~ 100MHz |
| Güç Çıkışı | 4W |
| Dalga Şekilleri | Sinüs, kare, darbe, rampa, gürültü, DC, keyfi |
| Keyfi Dalga Formu Hafızası | 20 takım |
| Tarama Modları | Logaritmik, doğrusal |
| Sinüs Frekansı | 1μHz ~ 2MHz |
| Kare Frekansı | 1μHz ~ 2MHz |
| Rampa Frekansı | 1μHz ~ 200kHz |
| Darbe Frekansı | 1μHz ~ 2MHz |
| Keyfi Dalga Frekansı | 1μHz ~ 1MHz |
| Frekans Çözünürlüğü | 1μHz |
| Doğruluk | 90 gün içinde ±50ppm / 1 yıl içinde ±100ppm |
| İç Direnç | 50Ω / Yüksek Z |
| Genlik Aralığı | 1mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (yüksek Z) |
| DC Ofset Aralığı | -5Vpp ~ 5Vpp (50Ω); -10Vpp ~ 10Vpp (yüksek Z) |
| Genlik Çözünürlüğü | 1mV |
| Güç | 100 ~ 240VAC, 50Hz / 60Hz |
| Ekran | EBTN LCD |
| Ürün Rengi | Beyaz ve gri |
| Net Ağırlık | 2,8 kg |
| Ürün Boyutu | 265 mm x 110 mm x 320 mm |
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü Dalga Formu ve Tarama Özellikleri
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü farklı sinyal ihtiyaçlarına yönelik çeşitli dalga şekilleri ve tarama seçenekleri sunar.
- Sinüs: 1μHz ~ 2MHz
- Kare: 1μHz ~ 2MHz
- Rampa: 1μHz ~ 200kHz
- Darbe: 1μHz ~ 2MHz
- Keyfi: 1μHz ~ 1MHz
- Standart dalga şekilleri: Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi
- Tarama modları: Logaritmik ve doğrusal
- Keyfi dalga formu: 14 bit dikey çözünürlük ve 20 takım hafıza
UNI-T UTG9005C-II Kullanım Alanları
- Elektronik devre tasarımı ve geliştirme
- Elektronik cihazların test edilmesi
- Elektroakustik cihazların tasarım ve test çalışmaları
- Hücresel sistemlerde devre ve ekipman testleri
- Kablosuz sistemlerde test uygulamaları
- Yayın, televizyon ve radyo sistemlerinde devre ve ekipman testleri
- Elektronik cihazlarda sorun giderme ve onarım
- Elektronik laboratuvarları
- Test ve eğitim uygulamaları
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü Avantajları
Hassas Frekans Çözünürlüğü
1μHz çözünürlük değeri ile hassas frekans ayarları gerçekleştirilebilir.
Geniş Frekans Sayıcı
100mHz ~ 100MHz aralığındaki 6 bit frekans sayıcı, geniş bant ölçüm ihtiyacına yönelik tasarlanmıştır.
Keyfi Dalga Formu
14 bit dikey çözünürlük ve 20 takım keyfi dalga formu hafızası sunar.
Esnek Çıkış
50Ω ve yüksek Z bağlantı seçeneklerine göre farklı genlik aralıklarında çıkış alınabilir.
Tarama Modları
Logaritmik ve doğrusal tarama seçenekleri farklı test senaryolarında kullanım esnekliği sağlar.
Kompakt Tasarım
2,8 kg net ağırlığı ve 265 x 110 x 320 mm ürün boyutu ile çalışma alanında pratik kullanım sunar.
Neden UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü?
UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü, 5MHz bant genişliği, 125MS/sn örnekleme oranı, 1μHz çözünürlüğü ve 14 bit dikey çözünürlüğü ile elektronik test ve sinyal üretim uygulamalarında kullanılabilecek çok işlevli bir cihazdır.
Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga şekillerinin desteklenmesi; logaritmik ve doğrusal tarama modları ile birlikte farklı test senaryolarına uyum sağlar.
EBTN LCD ekranı, 100mHz ~ 100MHz frekans sayıcı aralığı, 4W güç çıkışı ve farklı yük koşullarına yönelik genlik seçenekleriyle UNI-T UTG9005C-II Fonksiyon Sinyal Jeneratörü elektronik tasarım, test, bakım ve eğitim çalışmalarında kullanılabilir.
Standart Aksesuarlar
USB arabirim kablosu, güç kablosu, timsah klipsli BNC kablosu, PC yazılım CD'si
