UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A
UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri Bağlantı 0-60V 5A
UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A ihtiyacına yönelik tasarlanan UTP3305C, üç kanallı doğrusal ve programlanabilir bir laboratuvar güç kaynağıdır.
UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A modeli; yüksek ayar çözünürlüğü, düşük dalgalanma ve gürültü seviyesi, USB ve RS-232 iletişim arayüzleri ile hassas güç kaynağı uygulamalarında kullanım imkânı sunar.
Üç kanalın bağımsız, seri veya paralel çalışabilmesi sayesinde UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A laboratuvar, elektronik geliştirme, test ve servis uygulamalarında farklı ihtiyaçlara uyarlanabilir.
UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri Bağlantı 0-60V 5A Öne Çıkan Özellikleri
Programlanabilir Çalışma
Programlama modu ve yazılım kalibrasyonu desteği sayesinde güç kaynağının parametreleri kontrollü şekilde ayarlanabilir.
0-30V / 5A Çıkış
İki ana kanalda 0-30V DC gerilim ve 0-5A akım ayar aralığı sunar.
Seri ve Paralel Çalışma
Kanal çalışma modlarının bağımsız, seri ve paralel olarak seçilebilmesi farklı güç gereksinimlerine uyum sağlar.
Yüksek Ayar Çözünürlüğü
Gerilim için 10mV, akım için 1mA çözünürlük ile hassas ayar yapılabilir.
Düşük Dalgalanma ve Gürültü
Voltaj dalgalanma ve gürültü değeri ≤2mVrms, akım dalgalanma ve gürültü değeri ise ≤3mArms seviyesindedir.
USB ve RS-232
Bilgisayar bağlantısı için USB Cihazı ve RS-232 arayüzleri bulunur. Yazılım kalibrasyonu ve programlama desteği sunar.
UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri Bağlantı 0-60V 5A Detaylı İnceleme

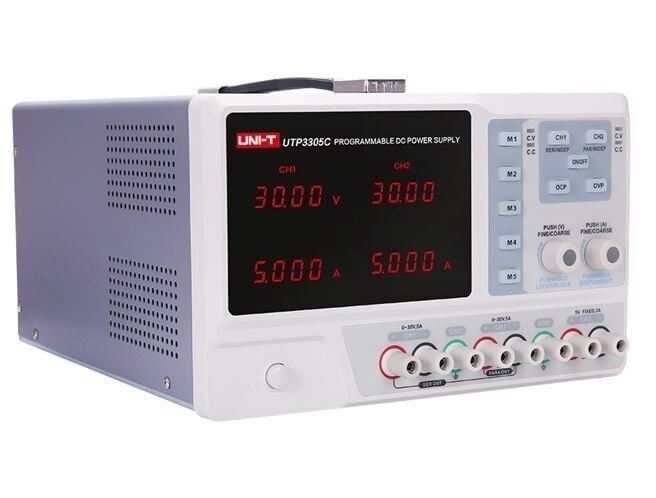

UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A olarak öne çıkan UTP3305C, üç kanallı doğrusal programlanabilir yapıya sahiptir. İki kanalın gerilim ve akım değerleri dört adet 4 basamaklı LED ekran üzerinden görüntülenebilir. LED ekranlar ve kullanışlı ayar elemanları, çıkış kanallarının gerilim ve akım değerlerinin ince ve kaba şekilde ayarlanmasına olanak tanır.
Güç kaynağının iki ana çıkış kanalı 0-30V DC ve 0-5A aralığında ayarlanabilir. Kanalların seri veya paralel çalıştırılabilmesi, uygulamaya göre farklı çıkış yapılandırmalarının kullanılmasını sağlar. Seri bağlantı kullanımında hedeflenen 0-60V 5A yapılandırması, kaynakta belirtilen seri kanal çalışma özelliği kapsamında değerlendirilir.
UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A ayrıca aşırı yük ve aşırı ısınmaya karşı dahili koruma özelliklerine sahiptir. Sağlam metal gövde yapısı, düşük dalgalanma ve gürültü seviyesi, yüksek çözünürlüklü ayar imkânı ve bilgisayar iletişim arayüzleri ürünü laboratuvar tipi güç kaynağı uygulamalarına uygun hale getirir.
UNI-T UTP3305-C Teknik Özellikleri
| Güç Kaynağı Türü | Doğrusal, çok kanallı, programlanabilir |
| Ekran Türü | LED |
| Kanal Sayısı | 3 |
| Çıkış Gerilimi | 0 ... 30V DC |
| Çıkış Akımı | 0 ... 5A |
| Çıkış Voltajı 2 | 0 ... 30V DC |
| Çıkış Akımı 2 | 0 ... 5A |
| Çıkış Voltajı 3 | 5V DC |
| Çıkış Akımı 3 | 3A |
| Çıkış Gerilimi Çözünürlüğü | 10mV |
| Çıkış Akımı Çözünürlüğü | 1mA |
| Voltaj Dalgalanma ve Gürültü | ≤2mVrms |
| Akım Dalgalanma ve Gürültü | ≤3mArms |
| Voltaj Sıcaklık Katsayısı | ≤150ppm |
| Akım Sıcaklık Katsayısı | ≤150ppm |
| Gerilim Yükselme Gecikmesi | ≤100ms (%10 nominal yük) |
| Paralel / Seri Yük Düzenleme | ≤%0,1 + 0,1V |
| CH3 Gerilimi | 5V |
| CH3 Akımı | 3A |
| CH3 Voltaj Doğruluğu | ±50mV |
| Yük Regülasyonu | ±50mV |
| Arayüzler | USB Cihazı, RS-232 |
| Güç | AC 100V / 120V / 220V / 230V ±%10, 50Hz / 60Hz |
| Görüntüleme | 4 pencere, LED |
| Ürün Net Ağırlığı | 9,1 kg |
| Ürün Boyutu | 260 mm x 176 mm x 317 mm |
UNI-T UTP3305-C Seri ve Paralel Kanal Çalışma Özelliği
UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A kullanımında üç farklı kanal çalışma modu sunar:
- Bağımsız çalışma: Kanallar birbirinden bağımsız şekilde kullanılabilir.
- Seri çalışma: İki ana kanalın seri bağlantısıyla kaynakta belirtilen seri çalışma yapısı kullanılabilir.
- 0-60V 5A seri bağlantı: İki adet 0-30V kanalın seri çalışma özelliği, toplam 0-60V seviyesine kadar seri bağlantı uygulamasına olanak sağlar.
- Paralel çalışma: Kanalların paralel çalıştırılması farklı çıkış ihtiyaçlarına uyum sağlar.
- Çıkış bağlantısının kesilmesi: Çıkışların bağlantısı kesilerek kontrollü çalışma gerçekleştirilebilir.
UNI-T UTP3305-C Kullanım Alanları
- Elektronik laboratuvarları
- Elektronik devre geliştirme ve test çalışmaları
- Ar-Ge ve prototipleme uygulamaları
- Elektronik cihazların güç besleme testleri
- Servis ve bakım uygulamaları
- Üretim ve kalite kontrol testleri
- Programlanabilir güç kaynağı gerektiren uygulamalar
- Seri ve paralel kanal kullanımının gerekli olduğu test sistemleri
UNI-T UTP3305-C Programlanabilir DC Güç Kaynağı Avantajları
Hassas Ayar
10mV gerilim ve 1mA akım çözünürlüğü ile ince ayar yapılabilir.
Çok Kanallı Yapı
Üç kanal sayesinde aynı cihaz üzerinde farklı çıkış gereksinimleri karşılanabilir.
Seri Bağlantı
İki ana kanalın seri çalışma özelliği ile 0-60V 5A seri bağlantı uygulamaları gerçekleştirilebilir.
Düşük Gürültü
Düşük dalgalanma ve gürültü değerleri hassas elektronik uygulamalarda kontrollü güç beslemesine katkı sağlar.
Bilgisayar Bağlantısı
USB Cihazı ve RS-232 arayüzleri üzerinden bilgisayar iletişimi desteklenir.
Koruma Özellikleri
Aşırı yüklenme ve aşırı ısınmaya karşı dahili koruma sistemi bulunur.
Neden UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A?
UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A modeli, üç kanallı doğrusal yapısı, programlanabilir çalışma özellikleri ve hassas gerilim-akım ayarlarıyla laboratuvar tipi güç besleme uygulamalarına yönelik kapsamlı bir çözüm sunar.
0-30V DC ve 0-5A ana kanal aralıkları, bağımsız, seri ve paralel çalışma modları, 10mV / 1mA ayar çözünürlüğü ve düşük dalgalanma değerleri cihazın farklı test senaryolarında kullanılmasına olanak sağlar.
USB ve RS-232 iletişim arayüzleri, yazılım kalibrasyonu, metal gövde ve aşırı yük ile aşırı ısınmaya karşı dahili koruma özellikleriyle UNI-T UTP3305-C Programlanabilir 0-30V 5A DC Güç Kaynağı Seri bağlantı 0-60V 5A profesyonel elektronik çalışma ortamları için tasarlanmıştır.
Standart Aksesuarlar
USB ve RS-232 arayüz kabloları, çıkış kabloları
