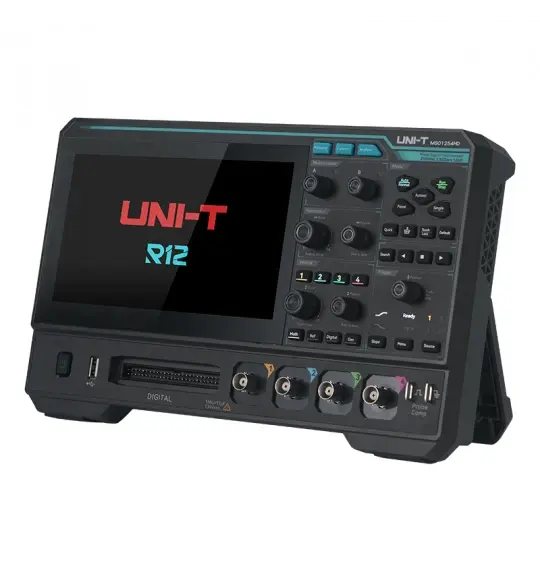

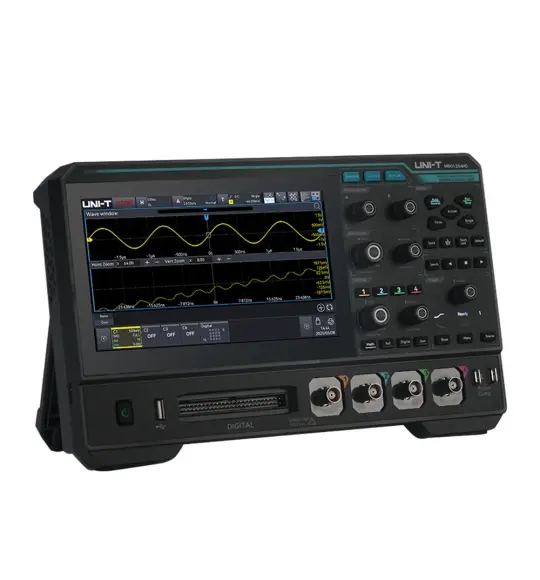

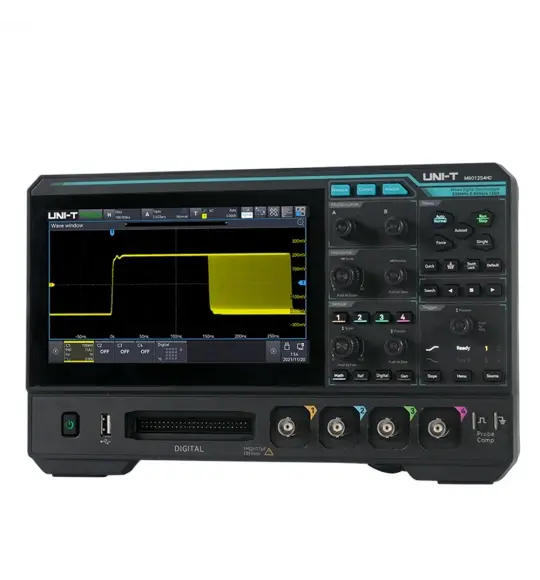

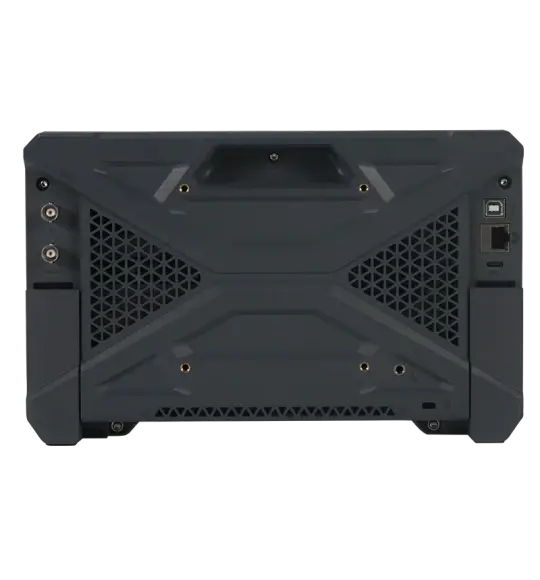

Unit MSO1254HD 250 MHz 4 Kanallı 12 Bit Karışık Sinyal Osiloskopu

UNI-T MSO1254HD 250 MHz 4 Kanallı 12 Bit Karışık Sinyal Osiloskopu

UNI-T MSO1254HD 250 MHz 4 Kanallı 12 Bit Karışık Sinyal Osiloskopu, analog ve dijital sinyallerin yüksek hassasiyetle görüntülenmesi, ölçülmesi ve analiz edilmesi için geliştirilmiş profesyonel bir test cihazıdır. 250 MHz bant genişliği, 4 analog kanal, 16 dijital kanal ve gerçek 12 bit dikey çözünürlüğü sayesinde elektronik tasarım, AR-GE, gömülü sistem geliştirme, güç elektroniği ve endüstriyel arıza tespit uygulamalarında kapsamlı bir ölçüm çözümü sunar.

2.5 GSa/s gerçek zamanlı örnekleme hızı ve 100 Mpts maksimum hafıza derinliği sayesinde UNI-T MSO1254HD, hızlı ve karmaşık sinyallerin ayrıntılı şekilde incelenmesine olanak tanır. 1.000.000 wfms/s'ye kadar dalga formu yakalama performansı ise kısa süreli anomalilerin ve düzensiz sinyal olaylarının tespit edilmesini kolaylaştırır.

UNI-T MSO1254HD karışık sinyal osiloskopu, Ultra Phosphor 3.0 görüntüleme teknolojisi, 7 inç HD çoklu dokunmatik ekran, protokol çözümleme, FFT ve spektrum analizi, Bode plot, güç analizi ve gelişmiş otomatik ölçüm fonksiyonlarını kompakt bir gövdede bir araya getirir. Bu özellikleriyle profesyonel laboratuvarlardan saha uygulamalarına kadar geniş bir kullanım alanına sahiptir.

UNI-T MSO1254HD Öne Çıkan Özellikleri

• 250 MHz Bant Genişliği: Yüksek hızlı elektronik sinyallerin ayrıntılı olarak görüntülenmesini ve analiz edilmesini destekler.
• 4 Analog Kanal: Birden fazla analog sinyalin aynı anda karşılaştırılmasına ve incelenmesine imkan tanır.
• 16 Dijital Kanal: Karışık sinyal ve gömülü sistem uygulamalarında dijital hatların eş zamanlı analiz edilmesini destekler.
• Gerçek 12 Bit Dikey Çözünürlük: Geleneksel 8 bit osiloskoplara göre daha ayrıntılı genlik seviyelerinin görüntülenmesine yardımcı olur.
• 16 Bit'e Kadar Geliştirilmiş Çözünürlük: Hassas sinyal incelemelerinde daha yüksek çözünürlük gerektiren uygulamaları destekler.
• 2.5 GSa/s Örnekleme Hızı: Hızlı değişen sinyallerin yüksek zaman çözünürlüğüyle yakalanmasına imkan tanır.
• 100 Mpts Hafıza Derinliği: Uzun süreli sinyal kayıtlarında yüksek örnekleme performansının korunmasına yardımcı olur.
• 1.000.000 wfms/s'ye Kadar Yakalama Hızı: Nadir oluşan sinyal anomalilerinin ve geçici olayların tespit edilmesini kolaylaştırır.
• Ultra Phosphor 3.0: Yoğunluk derecelendirmeli dalga formu görüntüleme ile sinyal davranışlarının daha kolay analiz edilmesini sağlar.
• 7 İnç HD Çoklu Dokunmatik Ekran: Dalga formlarının görüntülenmesi ve cihaz fonksiyonlarının kontrol edilmesi için kullanıcı dostu bir arayüz sunar.
• Seri Protokol Analizi: UART, I2C, SPI, CAN, CAN-FD, LIN ve Audio protokollerinin analizini destekler.
• Spektrum ve FFT Analizi: Sinyallerin zaman alanının yanı sıra frekans alanında da ayrıntılı şekilde incelenmesine yardımcı olur.

UNI-T MSO1254HD Teknik Özellikleri

12 Bit Yüksek Çözünürlüklü Sinyal Analizi

UNI-T MSO1254HD 12 bit osiloskop, gerçek 12 bit dikey çözünürlüğü sayesinde sinyal genliklerindeki küçük değişimlerin daha ayrıntılı şekilde görüntülenmesine yardımcı olur. Özellikle düşük genlikli sinyaller, güç elektroniği uygulamaları, hassas analog devreler ve gürültü analizlerinde yüksek dikey çözünürlük önemli bir avantaj sağlar.

16 bit'e kadar geliştirilmiş çözünürlük modu sayesinde UNI-T MSO1254HD 250 MHz osiloskop, hassas sinyal analizi gerektiren laboratuvar ve AR-GE çalışmalarında kapsamlı bir ölçüm platformu olarak kullanılabilir.

4 Analog ve 16 Dijital Kanal ile Karışık Sinyal Analizi

UNI-T MSO1254HD karışık sinyal osiloskopu, 4 analog kanal ile 16 dijital kanalı aynı ölçüm platformunda bir araya getirir. Böylece analog ve dijital devre bölümlerinin eş zamanlı olarak incelenmesi gereken gömülü sistem ve elektronik tasarım uygulamalarında kapsamlı analiz gerçekleştirilebilir.

16 dijital kanal desteği özellikle mikrodenetleyici tabanlı sistemler, veri yolları ve dijital kontrol devrelerinde birden fazla sinyalin aynı anda izlenmesini kolaylaştırır. Bu yapı UNI-T MSO1254HD modelini karmaşık elektronik sistemlerin hata ayıklama ve doğrulama işlemleri için güçlü bir test cihazı haline getirir.

100 Mpts Hafıza ve Yüksek Dalga Formu Yakalama Hızı

100 Mpts maksimum hafıza derinliğine sahip UNI-T MSO1254HD dijital osiloskop, uzun zaman aralıklarının ayrıntılı olarak kaydedilmesine yardımcı olur. Derin hafıza sayesinde kullanıcı, uzun bir sinyal kaydı içerisinde belirli bir bölgeye odaklanarak ayrıntılı inceleme gerçekleştirebilir.

1.000.000 wfms/s'ye kadar ulaşabilen dalga formu yakalama performansı ise kısa süreli bozulmalar, düzensiz darbeler ve nadiren gerçekleşen sinyal anomalilerinin tespit edilmesine yardımcı olur.

Gelişmiş Seri Protokol Çözümleme

UNI-T MSO1254HD 4 kanallı osiloskop, UART, I2C, SPI, CAN, CAN-FD, LIN ve Audio dahil olmak üzere yaygın haberleşme protokollerinin çözümleme ve tetikleme işlemlerini destekler. Böylece veri yolu üzerindeki haberleşme sorunları doğrudan osiloskop üzerinden analiz edilebilir.

Özellikle otomotiv elektroniği, mikrodenetleyici sistemleri ve gömülü elektronik tasarımlarında protokol çözümleme özelliği hata tespit sürecini hızlandırarak mühendislerin sinyal ile veri arasındaki ilişkiyi daha kolay incelemesine yardımcı olur.

FFT, Spektrum Analizi ve Bode Plot Fonksiyonları

UNI-T MSO1254HD 250 MHz 4 Kanallı 12 Bit Karışık Sinyal Osiloskopu, zaman alanındaki ölçümlerin yanı sıra gelişmiş frekans alanı analizlerini de destekler. FFT ve spektrum analiz fonksiyonları sayesinde sinyalin frekans bileşenleri, harmonikleri ve istenmeyen spektral bileşenleri incelenebilir.

0 - 1.25 GHz frekans aralığına sahip spektrum analiz fonksiyonunun yanı sıra Bode plot desteği, özellikle filtre, yükselteç, geri besleme devresi ve güç kaynağı gibi sistemlerin frekans tepkisinin değerlendirilmesine yardımcı olur.

56 Otomatik Ölçüm ve Gelişmiş Analiz Fonksiyonları

UNI-T MSO1254HD MSO osiloskop, 56 farklı otomatik ölçüm parametresi ile rutin ölçüm işlemlerinin daha hızlı gerçekleştirilmesini sağlar. Trend grafik ve istatistik analiz özellikleri ise sinyal parametrelerinin zaman içerisindeki değişimlerinin değerlendirilmesini kolaylaştırır.

Dijital voltmetre, yüksek hassasiyetli frekans sayacı ve güç analizi gibi ek fonksiyonlar sayesinde UNI-T MSO1254HD, yalnızca dalga formu görüntülemek için değil, kapsamlı elektronik ölçüm ve analiz çalışmaları için de kullanılabilir.

UNI-T MSO1254HD Kullanım Alanları

UNI-T MSO1254HD 250 MHz osiloskop, yüksek çözünürlük, geniş bant genişliği, analog ve dijital kanal desteği ile profesyonel elektronik ölçüm uygulamalarında kullanılabilir.

• Elektronik devre tasarımı ve doğrulama
• AR-GE laboratuvarları
• Gömülü sistem geliştirme
• Mikrodenetleyici devrelerinin hata ayıklaması
• Analog ve dijital sinyal analizi
• Otomotiv elektroniği ve CAN/CAN-FD analizi
• Güç elektroniği ölçümleri
• Güç kaynağı ve dönüştürücü testleri
• Seri haberleşme protokolü analizi
• Endüstriyel bakım ve arıza tespiti
• Elektronik üretim ve kalite kontrol
• Teknik servis uygulamaları
• Üniversite ve teknik eğitim laboratuvarları

UNI-T MSO1254HD Avantajları

• 250 MHz bant genişliği ile yüksek hızlı elektronik sinyallerin analizini destekler.
• Gerçek 12 bit dikey çözünürlük ile sinyal ayrıntılarının daha hassas görüntülenmesini sağlar.
• 4 analog ve 16 dijital kanal sayesinde karışık sinyal uygulamalarına uygundur.
• 2.5 GSa/s örnekleme hızı ile hızlı sinyal değişimlerinin yakalanmasına yardımcı olur.
• 100 Mpts hafıza derinliği ile uzun kayıtların ayrıntılı olarak analiz edilmesini destekler.
• Ultra Phosphor 3.0 teknolojisi ile karmaşık dalga formu davranışlarının görüntülenmesini kolaylaştırır.
• Seri protokol çözümleme özellikleri gömülü sistem ve otomotiv elektroniği çalışmalarında avantaj sağlar.
• FFT, spektrum analizi, güç analizi ve Bode plot gibi gelişmiş analiz araçlarını tek cihazda bir araya getirir.
• 7 inç çoklu dokunmatik ekran ile hızlı ve kullanıcı dostu kontrol sunar.
• Kompakt gövde ve USB Type-C güç desteği sayesinde laboratuvar ve saha çalışmalarına uygundur.

Neden UNI-T MSO1254HD 250 MHz 4 Kanallı 12 Bit Karışık Sinyal Osiloskopu?

UNI-T MSO1254HD 250 MHz 4 Kanallı 12 Bit Karışık Sinyal Osiloskopu, yüksek hızlı sinyal yakalama ile yüksek dikey çözünürlüğü aynı platformda isteyen profesyonel kullanıcılar için geliştirilmiş kapsamlı bir ölçüm cihazıdır. 250 MHz bant genişliği, 2.5 GSa/s örnekleme hızı, 100 Mpts hafıza ve gerçek 12 bit çözünürlük özellikleri sayesinde elektronik sinyallerin ayrıntılı şekilde incelenmesine yardımcı olur.

4 analog ve 16 dijital kanal yapısı, UNI-T MSO1254HD modelini özellikle karışık sinyal sistemleri ve gömülü elektronik tasarımları için güçlü bir seçenek haline getirir. UART, I2C, SPI, CAN, CAN-FD ve LIN gibi protokollerin analiz desteği ise haberleşme tabanlı sistemlerde arıza tespit ve geliştirme süreçlerini kolaylaştırır.

Ultra Phosphor 3.0 teknolojisi, 7 inç HD dokunmatik ekran, spektrum analizi, FFT, Bode plot, güç analizi, otomatik ölçüm ve istatistik özelliklerini bir araya getiren UNI-T MSO1254HD karışık sinyal osiloskopu; elektronik tasarım, AR-GE, endüstriyel bakım, otomotiv elektroniği, eğitim ve profesyonel laboratuvar uygulamaları için çok yönlü bir test çözümü sunar.
