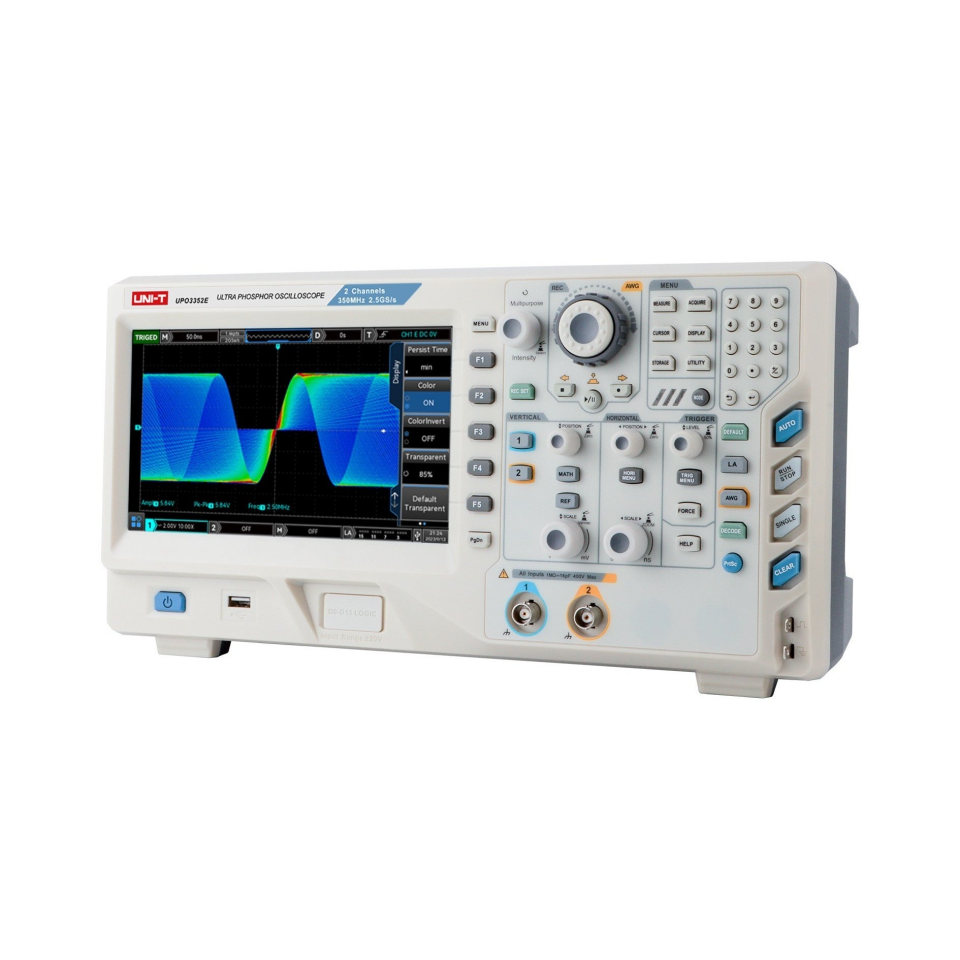

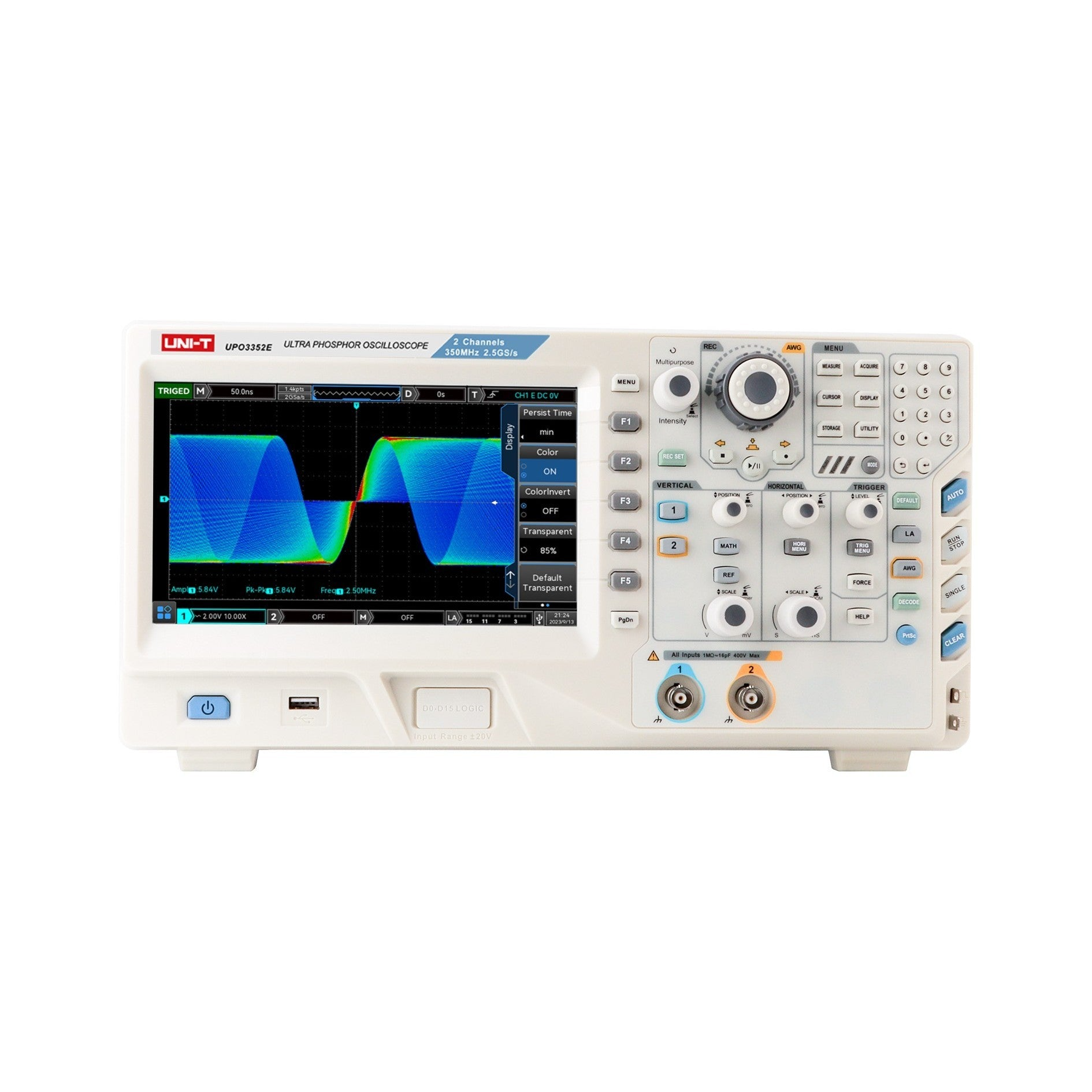

Unit UPO3352E Karma Sinyal Osiloskop
Unit UPO3352E Karma Sinyal Osiloskop, 350 MHz bant genişliği, 2 analog kanal, 2.5 GSa/s örnekleme hızı ve derin bellek kapasitesiyle profesyonel sinyal ölçümü ve analizi için geliştirilmiştir. Gelişmiş tetikleme seçenekleri, protokol çözümleme desteği, Ultra-Fosfor görüntüleme, 8 inç kapasitif dokunmatik ekran ve uzaktan kontrol özellikleriyle laboratuvar ve saha uygulamalarında kapsamlı ölçüm imkânı sunar.
Öne Çıkan Özellikleri
Unit UPO3352E Karma Sinyal Osiloskop, 350 MHz bant genişliği ile yüksek frekanslı sinyallerin profesyonel ölçüm ve analizini destekler.
2.5 GSa/s örnekleme hızı, hızlı değişen sinyallerin ayrıntılı şekilde yakalanmasına yardımcı olur.
Unit UPO3352E Karma Sinyal Osiloskop, tek kanalda maksimum 250 Mpts ve kanal başına 70 Mpts bellek kapasitesi sunar.
Fast Acquire modunda 1.000.000 wfms/s dalgaformu yakalama hızı ile hızlı sinyal değişimleri izlenebilir.
800×480 çözünürlüklü kapasitif dokunmatik ekran, ölçüm sonuçlarının ve dalgaformlarının kolayca görüntülenmesini sağlar.
Unit UPO3352E Karma Sinyal Osiloskop, RS-232, I²C, SPI, CAN, CAN-FD, LIN ve FlexRay protokol çözümleme desteği sunar.
FFT, Bode Plot, frekans sayacı ve True RMS DVM gibi ek ölçüm fonksiyonları farklı analiz ihtiyaçlarını destekler.
Unit UPO3352E Karma Sinyal Osiloskop, dahili web sunucusu üzerinden tarayıcı ile uzaktan kontrol edilebilir.
SEO Bilgileri
SEO Başlık: Unit UPO3352E Karma Sinyal Osiloskop 350 MHz 2.5 GSa/s
Meta Açıklama: Unit UPO3352E Karma Sinyal Osiloskop; 350 MHz bant genişliği, 2.5 GSa/s örnekleme, 250 Mpts bellek, protokol çözümleme ve dokunmatik ekran sunar.
Hedef Kelime: Unit UPO3352E Karma Sinyal Osiloskop
SEO Anahtar Kelimeler: Unit UPO3352E, UPO3352E osiloskop, karma sinyal osiloskop, 350 MHz osiloskop, 2.5 GSa/s osiloskop, dijital osiloskop, UNI-T osiloskop, protokol analizli osiloskop, 250 Mpts osiloskop
URL / Slug: unit-upo3352e-karma-sinyal-osiloskop
Detaylı Açıklama
Unit UPO3352E Karma Sinyal Osiloskop, yüksek bant genişliği, hızlı örnekleme ve geniş bellek kapasitesini gelişmiş sinyal analiz fonksiyonlarıyla bir araya getiren profesyonel bir ölçüm cihazıdır. 350 MHz bant genişliği ve 2.5 GSa/s örnekleme hızı, hızlı değişen elektronik sinyallerin ayrıntılı şekilde incelenmesini destekler.
Unit UPO3352E Karma Sinyal Osiloskop, tek kanalda maksimum 250 Mpts ve kanal başına 70 Mpts bellek derinliği sunar. Bu yapı, uzun süreli veya karmaşık dalgaformlarının yakalanması ve daha sonra ayrıntılı olarak incelenmesi için geniş veri kapasitesi sağlar.
Normal modda 200.000 wfms/s, Fast Acquire modunda ise 1.000.000 wfms/s dalgaformu yakalama hızı, sinyal değişimlerinin hızlı şekilde izlenmesine yardımcı olur. Ultra-Fosfor 256 gri ton efekti de dalgaformlarının görsel olarak değerlendirilmesini destekler.
8 inç kapasitif dokunmatik ekran, 800×480 çözünürlükle ölçüm sonuçlarının, sinyal dalgaformlarının ve analiz ekranlarının kolay şekilde görüntülenmesini sağlar.
Teknik Özellikleri
| Model | UPO3352E |
| Ürün Tipi | Karma Sinyal Osiloskop |
| Bant Genişliği | 350 MHz |
| Analog Kanal Sayısı | 2 |
| Örnekleme Hızı | 2.5 GSa/s |
| Bellek Derinliği | Maks. 250 Mpts Tek Kanal / Kanal Başına 70 Mpts |
| Dalgaformu Yakalama Hızı | Normal: 200.000 wfms/s / Fast Acquire: 1.000.000 wfms/s |
| Ekran | 8 İnç Kapasitif Dokunmatik, 800×480 |
| Otomatik Ölçümler | 36 Parametre |
| Tetikleme Modları | Kenar, Darbe, Video, Eğim, Runt, Zon, Protokol Tetiklemeleri Opsiyonel |
| Protokol Çözümleme | RS-232, I²C, SPI, CAN, CAN-FD, LIN, FlexRay Opsiyonel |
| Görüntüleme Fonksiyonları | XY Modu, Ultra-Fosfor 256 Gri Ton Efekti |
| FFT | Var |
| Bode Plot | Var |
| Frekans Sayacı | Var |
| DVM | True RMS |

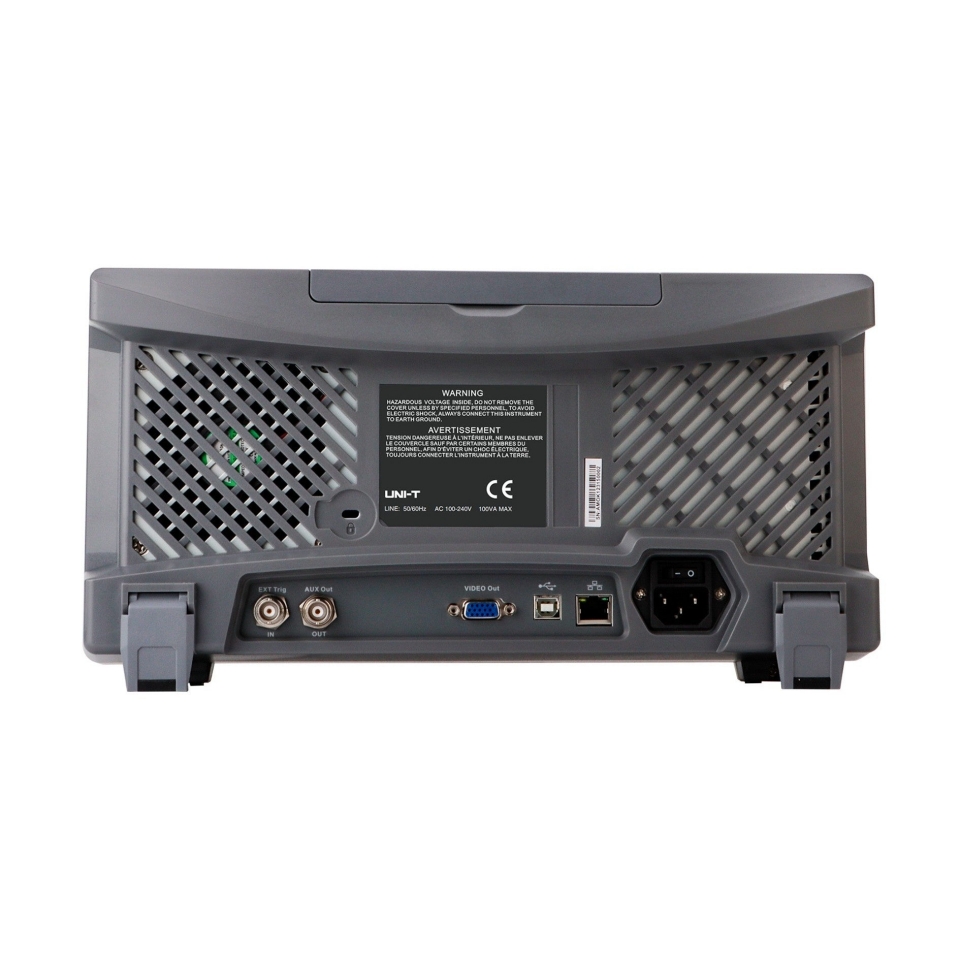

| Arayüzler | USB Host, USB Device, LAN, VGA, EXT Trig, AUX Out |
| Uzaktan Kontrol | Dahili Web Sunucusu Üzerinden Tarayıcı Kontrolü |
| Güvenlik Sertifikaları | CE, ETL, RoHS |
| Boyutlar | Yaklaşık 38 × 12 × 18 cm |
| Ağırlık | ~10 lb |
| Güç Kaynağı | 100–240 VAC |

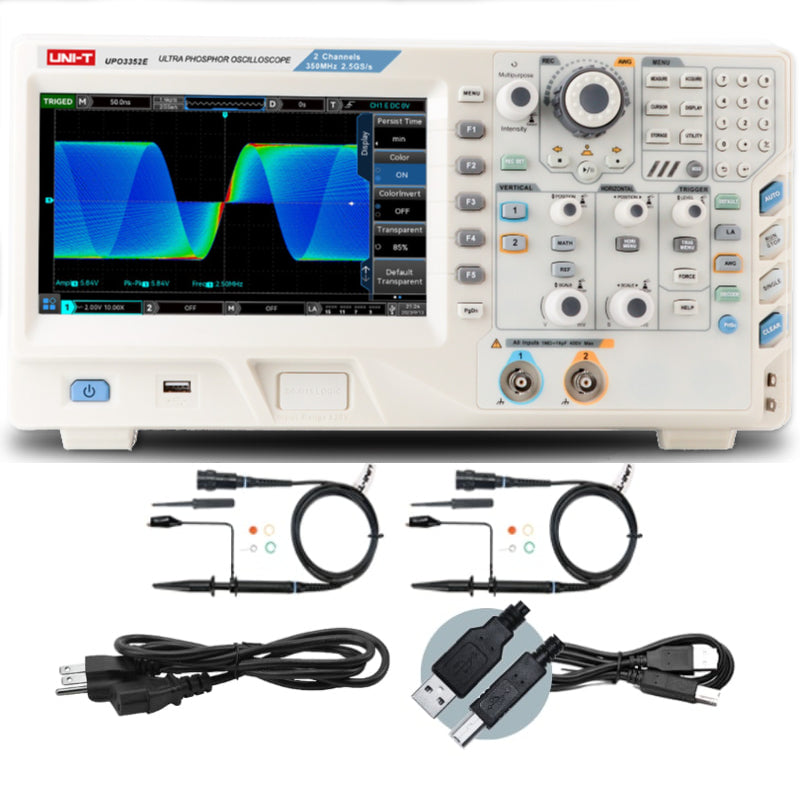

| Dahil Aksesuarlar | 2 Adet UT-P08A Pasif Prob, Güç Kablosu, USB Kablo |
Gelişmiş Tetikleme ve Protokol Çözümleme
Unit UPO3352E Karma Sinyal Osiloskop, kenar, darbe, video, eğim, runt ve zon gibi farklı tetikleme seçeneklerini destekler. Protokol tetiklemeleri ise ürün bilgilerine göre opsiyonel olarak sunulmaktadır.
RS-232, I²C, SPI, CAN, CAN-FD, LIN ve FlexRay protokol çözümleme seçenekleri, desteklenen opsiyonlarla birlikte seri haberleşme sinyallerinin analiz edilmesine olanak tanır.
Bu özellikler, elektronik devrelerde haberleşme hatlarının ve farklı sinyal türlerinin incelenmesi gereken test ve geliştirme çalışmalarında kullanım alanını genişletir.
Sinyal Analizi ve Ölçüm Fonksiyonları
Unit UPO3352E Karma Sinyal Osiloskop, 36 farklı otomatik ölçüm parametresi ile genlik, frekans ve periyot gibi temel sinyal değerlerinin hızlı şekilde analiz edilmesini destekler.
FFT ve Bode Plot fonksiyonları, sinyallerin frekans alanındaki davranışlarının incelenmesine yardımcı olur. True RMS DVM ve frekans sayacı ise osiloskopun temel dalgaformu analizinin yanında ek ölçüm imkânları sunar.
XY modu ve Ultra-Fosfor 256 gri ton efekti, dalgaformlarının farklı görsel yöntemlerle değerlendirilmesine olanak tanır.
Kullanım Alanları
Unit UPO3352E Karma Sinyal Osiloskop, yüksek bant genişliği ve gelişmiş analiz fonksiyonlarına ihtiyaç duyulan profesyonel elektronik ölçüm ve test uygulamalarında kullanılabilir.
- Elektronik devre tasarımı ve geliştirme
- Laboratuvar ortamında sinyal analizi
- Ar-Ge ve prototip testleri
- Gömülü sistem ve haberleşme sinyali analizi
- Seri haberleşme protokollerinin incelenmesi
- Güç elektroniği ölçümleri
- Frekans ve dalgaformu analizi
- Bakım ve arıza tespit çalışmaları
- Üretim ve kalite kontrol testleri
Avantajları
- Unit UPO3352E Karma Sinyal Osiloskop ile 350 MHz bant genişliği
- 2.5 GSa/s yüksek örnekleme hızı
- 250 Mpts maksimum tek kanal bellek derinliği
- Fast Acquire modunda 1.000.000 wfms/s dalgaformu yakalama
- 8 inç kapasitif dokunmatik ekran
- 36 otomatik ölçüm parametresi
- Gelişmiş tetikleme seçenekleri
- RS-232, I²C, SPI, CAN, CAN-FD, LIN ve FlexRay protokol çözümleme desteği
- FFT ve Bode Plot analiz fonksiyonları
- True RMS DVM ve frekans sayacı
- USB, LAN, VGA, EXT Trig ve AUX Out bağlantıları
- Dahili web sunucusu üzerinden uzaktan kontrol
Neden Unit UPO3352E?
Unit UPO3352E Karma Sinyal Osiloskop, 350 MHz bant genişliği, 2.5 GSa/s örnekleme hızı ve yüksek bellek kapasitesiyle profesyonel sinyal ölçüm ihtiyaçlarına yönelik kapsamlı bir platform sunar.
8 inç dokunmatik ekran, hızlı dalgaformu yakalama, gelişmiş tetikleme seçenekleri ve protokol çözümleme desteği, farklı elektronik test ve analiz süreçlerinde kullanım esnekliği sağlar.
FFT, Bode Plot, True RMS DVM, frekans sayacı, USB/LAN bağlantıları ve web tabanlı uzaktan kontrol özellikleriyle Unit UPO3352E Karma Sinyal Osiloskop, laboratuvar ve saha çalışmalarında farklı ölçüm ihtiyaçlarını tek cihaz üzerinde bir araya getirir.
Unit UPO3352E Karma Sinyal Osiloskop
Unit UPO3352E Karma Sinyal Osiloskop, 350 MHz bant genişliği, 2.5 GSa/s örnekleme hızı, 250 Mpts bellek, 1.000.000 wfms/s yakalama hızı, gelişmiş tetikleme ve protokol çözümleme seçenekleriyle profesyonel elektronik ölçüm ve sinyal analiz uygulamaları için geliştirilmiştir.
