Unit UT285C Üç Fazlı Güç Kalitesi Analizörü
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü, üç fazlı elektrik sistemlerinde gerilim, akım, güç, enerji, harmonik ve dengesizlik gibi elektriksel parametrelerin detaylı şekilde analiz edilmesi için tasarlanmıştır.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü, 4 kanal voltaj ve akım dalga formlarını gerçek zamanlı olarak görüntüleyebilir ve gerçek RMS değerlerini ölçebilir.
USB arayüzü ve PC yazılımı desteği sunan Unit UT285C Üç Fazlı Güç Kalitesi Analizörü, profesyonel güç kalitesi ölçüm ve analiz uygulamalarında kullanılabilecek kapsamlı bir ölçüm çözümüdür.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü Öne Çıkan Özellikleri
Gerçek Zamanlı Dalga Formu
4 kanal voltaj ve akım dalga formlarını gerçek zamanlı olarak görüntüler.
Gerçek RMS Ölçümü
Gerilim ve akımların gerçek RMS değerlerinin ölçülmesini sağlar.
Harmonik Analizi
Toplam harmonik bozulma ve 50 harmonik seviyesine kadar analiz imkanı sunar.
Güç Ölçümü
Aktif, reaktif ve görünür güç ile enerji parametrelerini ölçebilir.
Üç Faz Dengesizliği
Akım ve gerilim üzerinden üç fazlı dengesizlik değerlerini analiz eder.
USB ve PC Yazılımı
USB arayüzü ve PC yazılımı ile ölçüm verilerinin değerlendirilmesine imkan tanır.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü Detaylı Açıklama
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü, üç fazlı elektrik sistemlerinde güç kalitesinin kapsamlı şekilde incelenmesine yardımcı olan profesyonel bir analiz cihazıdır.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü ile faz-nötr ve fazdan faza gerçek RMS gerilim değerleri, DC gerilim, gerçek RMS akımı, gerilim ve akım tepe değerleri ölçülebilir.
Cihaz; aktif güç, görünür güç, görünür enerji, faz açısı, güç faktörü, yer değiştirme faktörü, Cosφ, Tanφ ve transformatör K faktörü gibi çeşitli elektriksel parametreleri destekler.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü, toplam harmonik bozulma, üç faz dengesizliği, kısa süreli voltaj titremesi ve geçici kayıt gibi güç kalitesi analizlerinde kullanılan çeşitli fonksiyonlara sahiptir.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü Teknik Özellikleri
| Ölçüm / Fonksiyon | Aralık / Özellik | Doğruluk |
|---|---|---|
| Gerçek RMS faz-nötr gerilimi | 1.0V ~ 1000V | ±(%0,5 + 5dgt) |
| Gerçek RMS fazdan faza voltaj | 1.0V ~ 2000V | ±(%0,5 + 5dgt) |
| DC gerilimi | 1.0V ~ 1000V | ±(%1,0 + 5dgt) |
| Gerçek RMS akımı | 10mA ~ 1000A | ±(%0,5 + 5dgt) |
| Faz-nötr voltajı tepe noktası | 1.0V ~ 1414V | ±(%1,0 + 5dgt) |
| Fazdan faza voltaj tepe noktası | 1.0V ~ 2828V | ±(%1,0 + 5dgt) |
| Akım tepe noktası | 10mA ~ 1414A | ±(%1,0 + 5dgt) |
| Aktif güç | 0.000W ~ 9999.9kW | ±(%1 + 3dgt) |
| Görünür güç | 0.000VA ~ 9999.9kVA | ±(%1 + 3dgt) |
| Görünür enerji | 0.000VAh ~ 9999.9MVAh | ±(%1 + 3dgt) |
| Faz açısı | -179° ~ 180° | ±(2°) |
| Trafo K faktörü | 1.00 ~ 99.99 | ±(5%) |
| 3 faz dengesizliği | %0,0 ~ %100 | ±(1%) |
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü Ölçüm ve Analiz Fonksiyonları
Elektrik Parametreleri
W, VA, Var, PF, DPF, Cosφ ve Tanφ gibi elektrik parametrelerini destekler.
Enerji Parametreleri
Ne, Varh ve VAh enerji parametrelerinin değerlendirilmesini sağlar.
Harmonik
50 harmonik seviyesine kadar güç kalitesi analizini destekler.
Toplam Harmonik Bozulma
Her faz için 0~50 aralığında toplam harmonik bozulma analizi sunar.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü ayrıca 150 takım geçici kayıt, 40 farklı parametre seçimi ve 12.800 set alarm kaydı desteğine sahiptir.
Cihazda fazör diyagramı ekranı, otomatik kapanma, arka ışık ve uzman modu gibi kullanım fonksiyonları da bulunmaktadır.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü Genel Özellikleri
| Özellik | Değer |
|---|---|
| Kanal Sayısı | 4U / 4I |
| Güç | 9.6V şarj edilebilir lityum-iyon pil |
| Ürün Rengi | Kırmızı ve gri |
| Ürün Net Ağırlığı | Cihaz: 1,6 kg, akım pensi: 510 g x 4 |
| Ürün Boyutu | 240 mm × 170 mm × 68 mm |
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü Kullanım Alanları
- Üç fazlı elektrik sistemlerinin güç kalitesi analizi
- Gerilim ve akım ölçümleri
- Harmonik bozulma analizleri
- Aktif, reaktif ve görünür güç ölçümleri
- Enerji parametrelerinin analizi
- Üç faz dengesizliği kontrolleri
- Transformatör K faktörü ölçümleri
- Elektrik tesislerinde profesyonel test ve analiz çalışmaları
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü Avantajları
Kapsamlı Ölçüm
Gerilim, akım, güç, enerji ve güç kalitesi parametrelerini tek cihazda değerlendirir.
4 Kanal Yapısı
4U/4I kanal yapısı ile çok kanallı ölçüm imkanı sunar.
Harmonik Analizi
50 harmonik seviyesine kadar analiz desteği sağlar.
Alarm Kayıtları
40 farklı parametre seçimi ve 12.800 set alarm kaydı desteği sunar.
Geçici Kayıt
150 takım geçici kayıt kapasitesi ile ölçüm süreçlerinin izlenmesine yardımcı olur.
PC Yazılım Desteği
USB arayüzü ve PC yazılımı ile verilerin değerlendirilmesine imkan sağlar.
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü için kaynakta belirtilen ölçüm değerleri ve doğruluk bilgileri esas alınmıştır. Cihaz; 1.0V~1000V faz-nötr gerçek RMS gerilim, 1.0V~2000V fazdan faza gerçek RMS gerilim ve 10mA~1000A gerçek RMS akım ölçüm aralıklarına sahiptir.

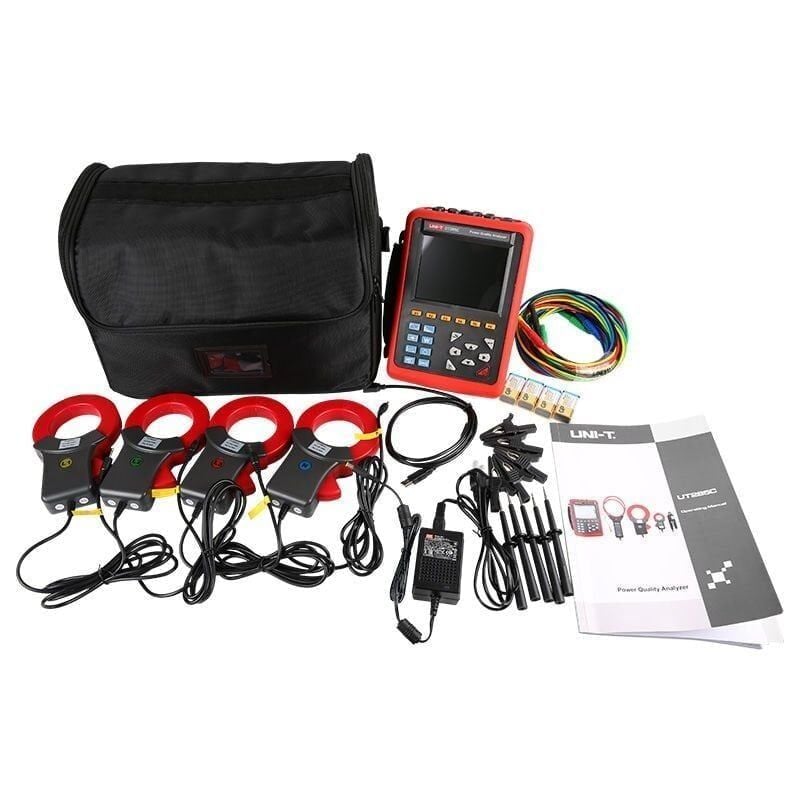

Unit UT285C Üç Fazlı Güç Kalitesi Analizörü Standart Aksesuarlar
- 1 adet taşıma bezi çantası
- Sarı, yeşil, kırmızı, mavi ve siyah olmak üzere toplam 5 adet test ucu
- 4 adet timsah klipsi
- 1 adet güç adaptörü
- 1 adet CD yazılımı
- 4 adet 1000A akım pensi
Neden Unit UT285C Üç Fazlı Güç Kalitesi Analizörü?
Unit UT285C Üç Fazlı Güç Kalitesi Analizörü; gerçek RMS gerilim ve akım ölçümleri, güç ve enerji parametreleri, harmonik analizleri, üç faz dengesizliği, geçici kayıt ve alarm fonksiyonlarını bir arada sunan kapsamlı bir ölçüm cihazıdır. 4U/4I kanal yapısı, 1000A akım pensleri, USB arayüzü ve PC yazılımı desteği ile Unit UT285C Üç Fazlı Güç Kalitesi Analizörü, üç fazlı sistemlerde detaylı elektriksel ölçüm ve analiz çalışmalarında kullanılmak üzere tasarlanmıştır.
