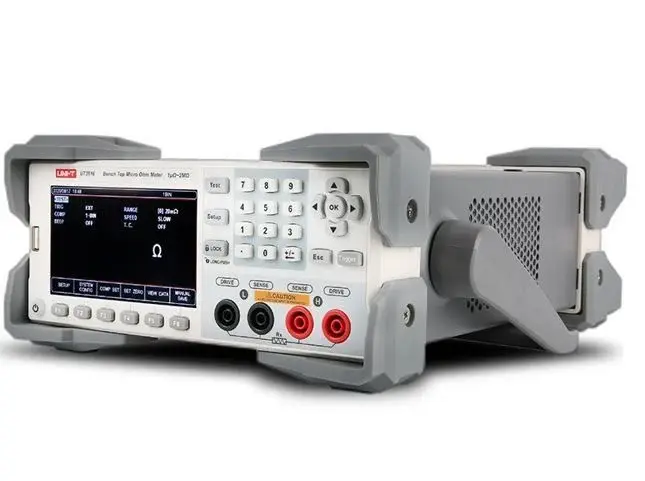

UNI-T UT3513 DC Mikro Ohm Metre - Direnç Test Cihazı
UNI-T UT3513 DC Mikro Ohm Metre, düşük direnç değerlerinin hassas şekilde ölçülmesi, karşılaştırılması ve sınıflandırılması için geliştirilmiş profesyonel bir direnç test cihazıdır. Elektronik üretim, kalite kontrol, AR-GE, bakım ve otomatik test sistemlerinde kullanılabilen UNI-T UT3513 DC Mikro Ohm Metre, 20 mΩ ile 20 kΩ arasındaki geniş direnç ölçüm aralığı sayesinde farklı ölçüm ihtiyaçlarına cevap verir.
UNI-T UT3513 DC Mikro Ohm Metre, dört terminalli ölçüm yöntemi sayesinde test kabloları ve bağlantı dirençlerinin ölçüm sonucu üzerindeki etkisini azaltmaya yardımcı olur. 1 μΩ seviyesine kadar çözünürlük ve saniyede 18 ölçüme kadar ulaşabilen test hızı, özellikle düşük direnç değerlerinin kontrol edildiği profesyonel uygulamalarda hızlı ve hassas ölçüm imkânı sunar.
Profesyonel sıralama fonksiyonuna sahip UNI-T UT3513 DC Mikro Ohm Metre, ölçüm sonuçlarını HI / IN / LO olarak sınıflandırabilir ve PASS / FAIL değerlendirmesi gerçekleştirebilir. Sonuçlar cihaz ekranından, sesli uyarı üzerinden veya harici I/O bağlantısıyla takip edilebilir. Bu özellik seri üretim ve kalite kontrol süreçlerinin daha verimli şekilde yürütülmesine yardımcı olur.
SCPI ve Modbus RTU protokol desteğinin yanı sıra RS232, RS485, USB Device, USB Host ve Handler bağlantıları bulunan UNI-T UT3513 DC Mikro Ohm Metre, bilgisayar, PLC ve otomatik test sistemlerine entegre edilebilir. Böylece uzaktan kontrol, veri toplama ve üretim hattı otomasyonu gibi profesyonel uygulamalarda kullanılabilir.
UNI-T UT3513 DC Mikro Ohm Metre Öne Çıkan Özellikleri
- Geniş Direnç Ölçüm Aralığı: UNI-T UT3513 DC Mikro Ohm Metre, 20 mΩ ile 20 kΩ arasındaki direnç değerlerinin ölçülmesine olanak tanır.
- 1 μΩ Seviyesine Kadar Çözünürlük: Düşük direnç değerlerinin hassas şekilde incelenmesini sağlayarak elektronik komponent, bağlantı ve iletken kontrollerini destekler.
- Dört Terminalli Ölçüm: UNI-T UT3513 DC Mikro Ohm Metre, dört uçlu ölçüm yöntemi sayesinde test kabloları ve temas dirençlerinin ölçüm üzerindeki etkisinin azaltılmasına yardımcı olur.
- 18 Ölçüm/sn Test Hızı: Orta hız modunda saniyede 18 ölçüme kadar test gerçekleştirerek seri ölçüm ve kalite kontrol uygulamalarında zaman kazandırır.
- Otomatik / Manuel / Nominal Aralık: Farklı test koşullarına uygun aralık seçim seçenekleriyle esnek ölçüm imkânı sağlar.
- HI / IN / LO Sıralama: Ölçülen direnç değerlerini belirlenen alt ve üst limitlere göre otomatik olarak sınıflandırabilir.
- PASS / FAIL Değerlendirmesi: UNI-T UT3513 DC Mikro Ohm Metre, test sonuçlarını başarılı veya başarısız olarak değerlendirerek kalite kontrol süreçlerini kolaylaştırır.
- Karşılaştırıcı Fonksiyonu: Mutlak tolerans, yüzde toleransı ve doğrudan okuma karşılaştırması yöntemlerini destekler.
- 4,3 İnç LCD Ekran: Ölçüm değerlerinin, sıralama sonuçlarının ve cihaz ayarlarının rahatlıkla takip edilmesine olanak tanır.
- Dosya Yönetimi: Farklı test ayarlarının 10 dosyaya kadar kaydedilmesine ve gerektiğinde tekrar çağrılmasına olanak tanır.
- Sıcaklık Kompanzasyonu: Harici sıcaklık kompanzasyon sensörü giriş desteği, ortam sıcaklığının ölçüm sonuçları üzerindeki etkisinin azaltılmasına yardımcı olur.
- SCPI ve Modbus RTU Desteği: Bilgisayar, PLC ve otomasyon sistemleriyle haberleşme sağlayarak uzaktan kontrol ve veri toplama uygulamalarını destekler.
- USB Host Desteği: Ölçüm verilerinin ve ekran görüntülerinin harici depolama ortamlarına aktarılmasına yardımcı olur.
UNI-T UT3513 DC Mikro Ohm Metre Teknik Özellikleri
| Marka | UNI-T |
| Model | UT3513 |
| Ürün Tipi | DC Mikro Ohm Metre / Direnç Test Cihazı |
| Ölçülen Parametre | DC Direnci |
| Direnç Ölçüm Aralığı | 20 mΩ / 200 mΩ / 2 Ω / 20 Ω / 200 Ω / 2 kΩ / 20 kΩ |
| Çözünürlük | 1 μΩ / 10 μΩ / 100 μΩ / 1 mΩ / 10 mΩ / 100 mΩ / 1 Ω / 10 Ω / 100 Ω |
| Test Akımı | 1 A / 1 A / 100 mA / 10 mA / 1 mA / 1 mA / 100 μA / 10 μA / 1 μA |
| Test Terminali Açık Devre Gerilimi | <1 V / <1 V / <1 V / <1 V / <5 V / <5 V / <5 V / <5 V / <3 V |
| Temel Doğruluk | Yavaş: %0,1 / Orta: %0,2 |
| Maksimum Okuma | 22.000 |
| Aralık Modu | Otomatik / Manuel / Nominal |
| Ölçüm Hızı | Yavaş: 3 kez/sn / Orta: 18 kez/sn |
| Kalibrasyon | Kısa Devre Tam Aralıklı Sıfırlama |
| Test Terminali | Dört Terminalli Ölçüm |
| Tetik Modu | Dahili / Harici |
| Karşılaştırıcı | 1 Takım |
| Karşılaştırma Yöntemleri | Mutlak Tolerans / Yüzde Toleransı / Doğrudan Okuma Karşılaştırması |
| Sıralama | HI / IN / LO |
| Sonuç Çıkışı | PASS / FAIL |
| Dosya Kaydı | 10 Dosyaya Kadar |
| Sıcaklık Kompanzasyonu | Harici Sensör Giriş Desteği |
| Arayüzler | Handler, RS232, RS485, USB Device, USB Host |
| Haberleşme Protokolleri | SCPI / Modbus RTU |
| PC Yazılım Desteği | Var |
| Sistem Dilleri | Çince / İngilizce |
UNI-T UT3513 DC Mikro Ohm Metre Sıralama ve Karşılaştırıcı Fonksiyonu
UNI-T UT3513 DC Mikro Ohm Metre, seri üretim ve kalite kontrol uygulamalarında direnç değerlerinin hızlı şekilde değerlendirilmesini sağlayan karşılaştırıcı ve sıralama fonksiyonlarına sahiptir. Ölçülen değer, kullanıcı tarafından belirlenen sınırlar doğrultusunda HI, IN veya LO olarak sınıflandırılabilir.
UNI-T UT3513 DC Mikro Ohm Metre ayrıca sonuçların PASS / FAIL şeklinde değerlendirilmesini destekler. Sonuçların ekran, sesli uyarı ve harici I/O üzerinden takip edilebilmesi, özellikle tekrarlanan ölçümlerin gerçekleştirildiği üretim hatlarında kontrol sürecini kolaylaştırır.
UNI-T UT3513 DC Mikro Ohm Metre Dosya Yönetimi ve Veri Kaydı
UNI-T UT3513 DC Mikro Ohm Metre, farklı test ayarlarının saklanmasını sağlayan dosya yönetimi fonksiyonuna sahiptir. Kullanıcılar cihaz ayarlarını 10 farklı dosyaya kadar kaydedebilir ve ihtiyaç duyulduğunda ilgili konfigürasyonu tekrar çağırabilir.
USB Host bağlantısı sayesinde ölçüm verileri veya ekran görüntüleri harici depolama ortamlarına kaydedilebilir. Böylece UNI-T UT3513 DC Mikro Ohm Metre ile gerçekleştirilen testlerin kayıt altına alınması, raporlanması ve daha sonra incelenmesi kolaylaşır.

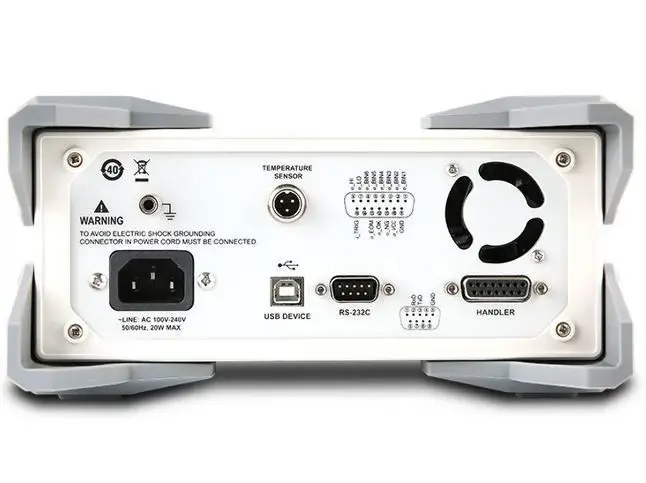

UNI-T UT3513 DC Mikro Ohm Metre Bağlantı ve Otomasyon Özellikleri
UNI-T UT3513 DC Mikro Ohm Metre; RS232, RS485, USB Device, USB Host ve Handler arayüzleriyle profesyonel otomasyon sistemlerine entegre edilebilir. SCPI ve Modbus RTU protokolleri sayesinde bilgisayarlar, PLC sistemleri ve uyumlu kontrol cihazlarıyla haberleşebilir.
Bu bağlantı altyapısı, UNI-T UT3513 DC Mikro Ohm Metre ile uzaktan cihaz kontrolü, otomatik veri toplama ve üretim hattı testlerinin gerçekleştirilmesine yardımcı olur. Özellikle yüksek sayıda komponentin kontrol edildiği üretim ortamlarında otomatik test süreçlerinin oluşturulmasını destekler.
UNI-T UT3513 DC Mikro Ohm Metre Sıcaklık Kompanzasyonu
Düşük direnç ölçümlerinde ortam sıcaklığı, ölçülen direnç değerlerinin değişmesine neden olabilecek önemli faktörlerden biridir. UNI-T UT3513 DC Mikro Ohm Metre, sıcaklık kompanzasyon sensörü için özel bir giriş arayüzüne sahiptir.
Bu özellik sayesinde UNI-T UT3513 DC Mikro Ohm Metre, ortam sıcaklığından kaynaklanabilecek ölçüm farklılıklarının telafi edilmesine yardımcı olarak özellikle hassas direnç testlerinde daha tutarlı sonuçlar elde edilmesini destekler.
UNI-T UT3513 DC Mikro Ohm Metre Genel Özellikleri
| Güç | AC 100 ~ 240 V, 50 / 60 Hz |
| Ekran | 4,3 İnç LCD |
| Ürün Boyutu | 214 mm x 89 mm x 340 mm |
| Ürün Net Ağırlığı | 3 kg |
| Klavye Kilidi | Var |
| Ekran Görüntüsü Alma | Var |
| Tuş Sesi Ayarı | Var |
UNI-T UT3513 DC Mikro Ohm Metre Kullanım Alanları
UNI-T UT3513 DC Mikro Ohm Metre, düşük direnç değerlerinin hassas şekilde ölçülmesi gereken elektronik, elektrik ve endüstriyel uygulamalarda kullanılabilir. Dört terminalli ölçüm yöntemi, karşılaştırıcı fonksiyonu ve otomasyon desteği sayesinde hem laboratuvar ortamında hem de üretim hatlarında profesyonel kullanım sunar.
- Düşük direnç ölçümleri
- Elektronik komponent kalite kontrolü
- Kablo ve bağlantı direnci testleri
- Kontakt ve röle direnci ölçümleri
- Bobin ve sargı direnci testleri
- Motor sargı kontrolleri
- Transformatör sargı direnci testleri
- PCB ve elektronik devre kontrolleri
- Üretim hattı kalite kontrol uygulamaları
- Otomatik test sistemleri
- Elektronik AR-GE laboratuvarları
- Teknik servis ve bakım uygulamaları
- Endüstriyel elektrik ve elektronik testleri
Neden UNI-T UT3513 DC Mikro Ohm Metre?
UNI-T UT3513 DC Mikro Ohm Metre, düşük direnç ölçümlerinde hassasiyet, yüksek test hızı ve gelişmiş otomasyon özelliklerini bir araya getiren profesyonel bir direnç test cihazıdır. 20 mΩ - 20 kΩ direnç ölçüm aralığı, 1 μΩ seviyesine kadar çözünürlük ve dört terminalli ölçüm yöntemi sayesinde hassas direnç ölçüm uygulamalarında kullanılabilir.
UNI-T UT3513 DC Mikro Ohm Metre, saniyede 18 ölçüme kadar test hızı, HI / IN / LO sıralama fonksiyonu ve PASS / FAIL değerlendirmesi sayesinde seri üretim ve kalite kontrol süreçlerinin daha hızlı yürütülmesine yardımcı olur.
SCPI ve Modbus RTU desteği, RS232, RS485, USB Device, USB Host ve Handler bağlantıları sayesinde UNI-T UT3513 DC Mikro Ohm Metre, bilgisayar ve PLC tabanlı otomatik test sistemlerine entegre edilebilir. 4,3 inç LCD ekranı, dosya yönetimi, sıcaklık kompanzasyonu ve veri kayıt özellikleriyle elektronik üretim, AR-GE, bakım ve endüstriyel direnç ölçümleri için kapsamlı bir test çözümü sunar.
