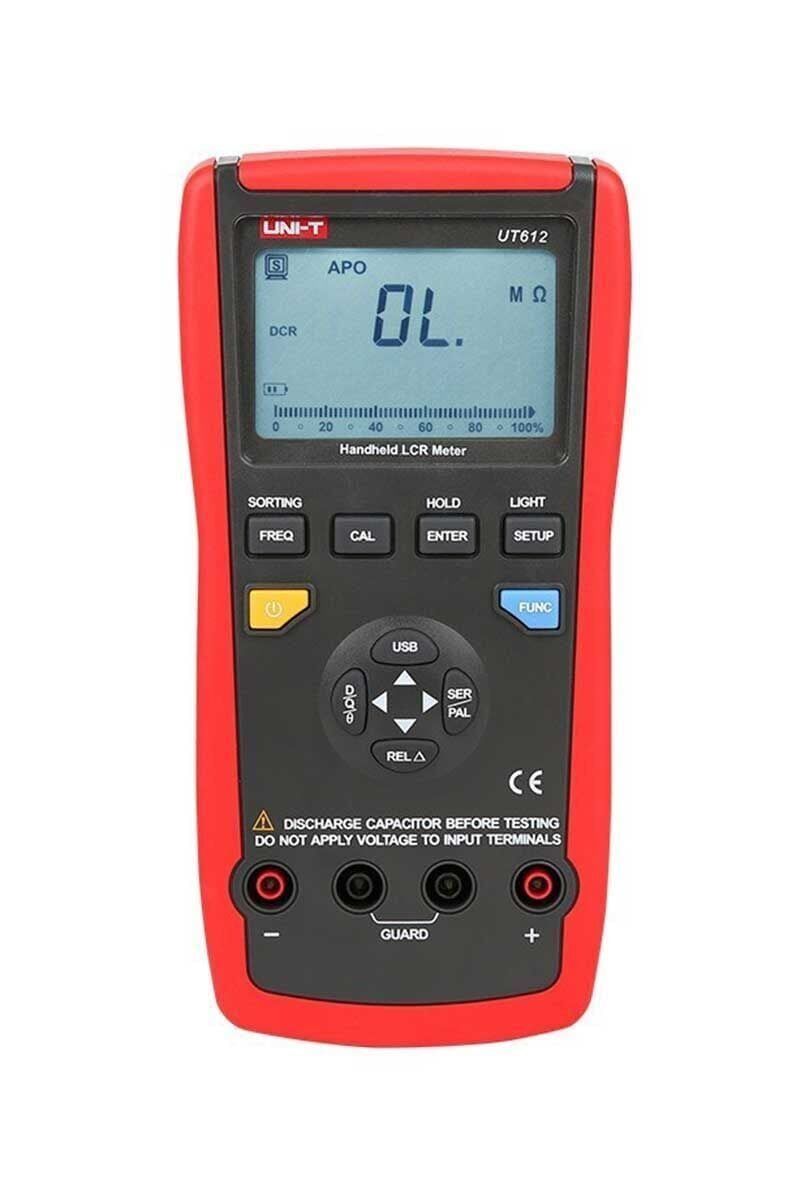

Unit UT612 LCR Metre
Unit UT612 LCR Metre, direnç, endüktans ve kapasitans değerlerinin yüksek doğrulukla ölçülmesi için tasarlanmış elde taşınabilir dijital bir LCR ölçüm cihazıdır.
Unit UT612 LCR Metre, farklı test frekansları, seri ve paralel ölçüm modları ve kapsamlı test parametreleri sayesinde elektronik komponentlerin kontrolünde kullanılabilir.
Kompakt yapısı ve çok yönlü ölçüm fonksiyonlarıyla Unit UT612 LCR Metre, elektronik test, bakım ve ölçüm çalışmalarında pratik kullanım sunar.
Unit UT612 LCR Metre Öne Çıkan Özellikleri
Geniş Ölçüm Aralığı
20µH~2000H endüktans, 0pF~20mF kapasitans ve 20Ω~200MΩ direnç ölçümü sunar.
5 Test Frekansı
100Hz, 120Hz, 1kHz, 10kHz ve 100kHz olmak üzere 5 farklı test frekansı desteklenir.
20000 Sayım
20000 sayımlı görüntüleme kapasitesi ile ölçüm sonuçlarının takip edilmesini sağlar.
L/C/R/DCR/Q/D/θ/ESR
Direnç, endüktans, kapasitans ve farklı elektronik parametrelerin ölçümünü destekler.
USB ve PC Kayıt
USB arabirimi üzerinden PC veri kayıtları ve bilgisayar bağlantısı için kullanım imkânı sunar.
Seri / Paralel Mod
Seri ve paralel ölçüm modları sayesinde farklı komponent ölçüm ihtiyaçlarına uyum sağlar.
Unit UT612 LCR Metre Detaylı Açıklama
Unit UT612 LCR Metre, direnç, endüktans ve kapasitans ölçümlerini gerçekleştirmek için kullanılan yüksek performanslı elde taşınabilir bir LCR ölçüm cihazıdır.
Unit UT612 LCR Metre ile endüktans ölçümleri 20µH~2000H, kapasitans ölçümleri 0pF~20mF ve direnç ölçümleri 20Ω~200MΩ aralıklarında gerçekleştirilebilir.
Endüktans ölçüm doğruluğu ±(%0,5+5), kapasitans ölçüm doğruluğu ±(%0,5+5) ve direnç ölçüm doğruluğu ±(%0,3+5) olarak belirtilmiştir.
Unit UT612 LCR Metre, 100Hz, 120Hz, 1kHz, 10kHz ve 100kHz olmak üzere beş farklı test frekansında çalışabilir. Test frekansının gerçek zamanlı olarak ekranda görüntülenmesi ölçüm sürecinin takip edilmesine yardımcı olur.
Seri ve paralel ölçüm modları altında faz açısı, kayıp, DC direnç ve eşdeğer direnç gibi parametrelerin değerlendirilmesine olanak sağlayan test fonksiyonları bulunur.
Unit UT612 LCR Metre üzerinde L, C, R, DCR, Q, D, θ ve ESR gibi test parametreleri desteklenmektedir. D/Q çözünürlüğü 0.001 olarak belirtilmiştir.
Otomatik menzil özelliği ölçüm kademesinin uygun şekilde belirlenmesine yardımcı olurken, veri tutma ve göreli mod ölçüm sonuçlarının değerlendirilmesini kolaylaştırır.
Karşılaştırma ve kalibrasyon fonksiyonları bulunan Unit UT612 LCR Metre, elektronik komponentlerin test ve kontrol işlemlerinde kullanılabilecek kapsamlı bir ölçüm çözümü sunar.
LCD arka ışığı, analog çubuk grafik, düşük pil göstergesi ve otomatik kapanma özellikleri kullanım kolaylığını destekler.
Kompakt tasarıma sahip Unit UT612 LCR Metre, 374 gram net ağırlığı ve 96 mm x 193 mm x 47 mm boyutları ile elde taşınabilir kullanım için uygundur.
Unit UT612 LCR Metre Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Endüktans (H) | 20µH~2000H ±(0.5%+5) |
| Kapasitans (F) | 0pF~20mF ±(0.5%+5) |
| Direnç (Ω) | 20Ω~200MΩ ±(0.3%+5) |
| Test Frekansı | 100Hz / 120Hz / 1kHz / 10kHz / 100kHz |
| Çalışma Gerilimi | 0.6Vrms |
| Test Parametreleri | L / C / R / DCR / Q / D / θ / ESR |
| Görüntüleme Sayısı | 20000 |
| D/Q Ekran Sayısı | 2000 |
| D/Q Çözünürlüğü | 0.001 |
| Ölçüm Modu | Seri / Paralel |
| Çıkış Empedansı | 120Ω |
| Analog Çubuk Grafik | 26 |
Unit UT612 LCR Metre Ölçüm Aralıkları
Endüktans ölçüm aralığı
Kapasitans ölçüm aralığı
Unit UT612 LCR Metre, elektronik komponentlerin farklı elektriksel değerlerini ölçmek için geniş ölçüm aralıkları sunar. Direnç, kapasitans ve endüktans değerleri cihazın temel LCR ölçüm fonksiyonlarını oluşturur.
Beş farklı test frekansı ile ölçüm yapılabilmesi, farklı komponentlerin test edilmesine yönelik esneklik sağlar.
Unit UT612 LCR Metre Ölçüm Modları
Seri Mod
Unit UT612 LCR Metre, seri ölçüm modunda elektronik komponentlerin ilgili parametrelerini değerlendirmeye yardımcı olur.
Paralel Mod
Paralel ölçüm modu ile komponentlerin elektriksel özelliklerinin farklı bağlantı modeli üzerinden incelenmesini destekler.
Otomatik Menzil
Otomatik menzil fonksiyonu uygun ölçüm kademesinin belirlenmesine yardımcı olur.
Göreli Mod
Göreli mod ile ölçüm sonuçlarının referans değer üzerinden değerlendirilmesine olanak sağlar.
Unit UT612 LCR Metre Test Frekansları
Unit UT612 LCR Metre, beş farklı test frekansında ölçüm gerçekleştirebilir. Test frekansının gerçek zamanlı ekranda görüntülenmesi, ölçüm sürecinin takip edilmesine yardımcı olur.
Unit UT612 LCR Metre, 0.6Vrms çalışma gerilimiyle ölçüm gerçekleştirir. Test parametreleri arasında L, C, R, DCR, Q, D, θ ve ESR bulunmaktadır.
D/Q ekran sayısı 2000 ve D/Q çözünürlüğü 0.001 olarak belirtilmiştir. Bu özellikler, elektronik komponentlerin ölçüm ve karşılaştırma işlemlerinde kullanılabilir.
Unit UT612 LCR Metre Veri ve USB Özellikleri
Unit UT612 LCR Metre, USB arabirimi üzerinden bilgisayar bağlantısını destekler.
- USB arabirimi
- PC veri kayıtları: 60000
- Veri tutma fonksiyonu
- Göreli mod
- Karşılaştırma fonksiyonu
- Kalibrasyon fonksiyonu
- Test frekansının gerçek zamanlı ekran gösterimi
Unit UT612 LCR Metre Güç Özellikleri
Unit UT612 LCR Metre, 9V 6F22 pil veya USB üzerinden güç alabilir.
Düşük pil göstergesi ≤6.8V seviyesinde devreye girer. Otomatik kapanma fonksiyonu, cihaz kullanılmadığında güç tasarrufuna yardımcı olur.
Unit UT612 LCR Metre Fiziksel Özellikleri
| Özellik | Değer |
|---|---|
| Görüntüleme Alanı | 40mm x 63mm |
| Ürün Rengi | Kırmızı ve gri |
| Net Ağırlık | 374g |
| Ürün Boyutu | 96mm x 193mm x 47mm |
| Çıkış Empedansı | 120Ω |
Unit UT612 LCR Metre Kullanım Alanları
Unit UT612 LCR Metre aşağıdaki ölçüm ve kontrol çalışmalarında kullanılabilir:
- Direnç ölçümleri
- Kapasitans ölçümleri
- Endüktans ölçümleri
- Elektronik komponent testleri
- LCR ölçüm uygulamaları
- Elektronik bakım ve servis çalışmaları
- Komponent karşılaştırma işlemleri
- Laboratuvar ve saha ölçümleri
Unit UT612 LCR Metre Avantajları
Geniş Ölçüm
Direnç, kapasitans ve endüktans için geniş ölçüm aralıkları sunar.
5 Frekans
100Hz ile 100kHz arasında beş farklı test frekansı desteklenir.
20000 Sayım
20000 sayımlı görüntüleme kapasitesi bulunur.
Seri / Paralel
Seri ve paralel ölçüm modlarıyla farklı test ihtiyaçlarını destekler.
USB Bağlantısı
USB arabirimi ve PC veri kayıt özelliği ile bilgisayar bağlantısını destekler.
Kompakt Tasarım
374 gram ağırlığı ve kompakt boyutları ile elde taşınabilir kullanım sunar.
Unit UT612 LCR Metre Teknik Veri Notu
Not: Unit UT612 LCR Metre için verilen teknik bilgiler, sağlanan ürün içeriğindeki veriler esas alınarak hazırlanmıştır. Kaynak içerikte kapasitans ölçüm aralığı ilk satırda “00pF~20mF” olarak geçmekte olup ürün özelliği bu içerikte 0pF~20mF şeklinde değerlendirilmiştir.
Unit UT612 LCR Metre Kutu İçeriği
Unit UT612 LCR Metre kutu içeriğinde ölçüm ve bağlantı işlemleri için aşağıdaki standart aksesuarlar bulunmaktadır:
- Pil
- SMD test kelepçesi
- USB arabirim kablosu
- Çok amaçlı soket
- PC yazılım CD'si
Neden Unit UT612 LCR Metre Tercih Edilmeli?
Unit UT612 LCR Metre, direnç, kapasitans ve endüktans ölçümlerini geniş aralıklarda gerçekleştirebilen, beş farklı test frekansını destekleyen ve seri/paralel ölçüm modlarına sahip çok işlevli bir LCR ölçüm cihazıdır. 20000 sayımlı ekranı, USB bağlantısı, PC veri kayıt desteği, kalibrasyon ve karşılaştırma fonksiyonları ile elektronik komponentlerin ölçüm ve kontrol çalışmalarında kapsamlı kullanım imkânı sunar.
