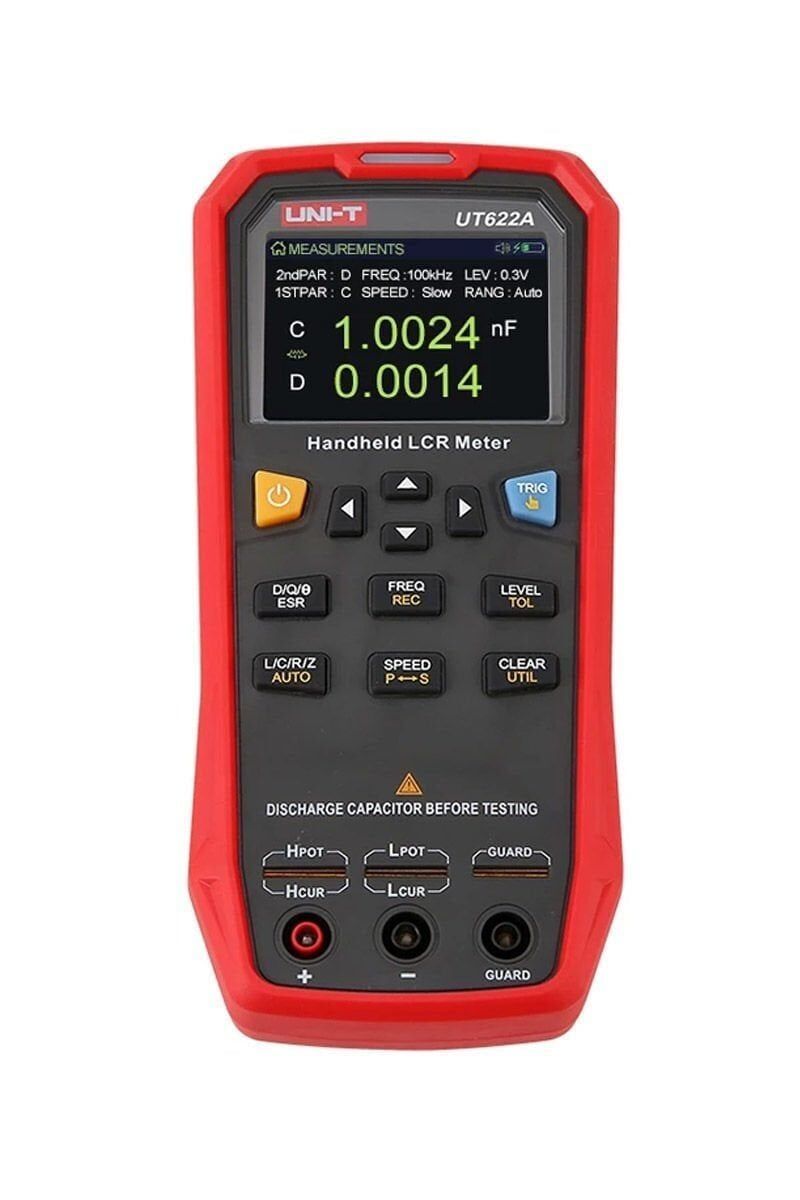

Unit UT622A El Tipi LRC Metre
Unit UT622A El Tipi LRC Metre, endüktans, kapasitans ve direnç ölçümlerinin yüksek doğruluk ve hız ile gerçekleştirilmesi için tasarlanmış el tipi bir LCR ölçüm cihazıdır.
Unit UT622A El Tipi LRC Metre, 2,8 inç TFT LCD ekranı, yüksek kapasiteli şarj edilebilir pili ve farklı test frekansları ile uzun süreli ölçüm çalışmalarında kullanım kolaylığı sunar.
Laboratuvarlarda, üretim hatlarında ve bakım noktalarında kullanılabilen Unit UT622A El Tipi LRC Metre, elektronik komponentlerin endüktans, kapasitans ve direnç değerlerinin ölçülmesine yardımcı olur.
Unit UT622A El Tipi LRC Metre Öne Çıkan Özellikleri
2,8 İnç TFT LCD
320x240 çözünürlüklü 2,8 inç TFT LCD ekran ile ölçüm sonuçlarının net şekilde takip edilmesini sağlar.
100kHz'e Kadar
Kaynak açıklamada 100kHz'e kadar test frekansından bahsedilirken teknik listede 100Hz, 120Hz, 1kHz ve 10kHz değerleri belirtilmiştir.
Şarj Edilebilir Pil
3.7V 1800mAh lityum polimer pil ile yaklaşık 8 saatlik pil ömrü sunar.
Otomatik LCR
Otomatik LCR fonksiyonu ile temel LCR ölçümlerinin gerçekleştirilmesini destekler.
Seri / Paralel
Seri ve paralel devre modları ile farklı komponent ölçüm ihtiyaçlarına uyum sağlar.
Mini USB
Mini USB iletişim arayüzü ile veri bağlantısını destekler.
Unit UT622A El Tipi LRC Metre Detaylı Açıklama
Unit UT622A El Tipi LRC Metre, endüktans, kapasitans ve direnç değerlerinin ölçülmesi ve taranması için kullanılan el tipi LCR ölçüm cihazıdır.
Laboratuvarlarda, üretim hatlarında ve bakım noktalarında kullanılabilen Unit UT622A El Tipi LRC Metre, elektronik komponentlerin farklı elektriksel değerlerinin kontrol edilmesine yardımcı olur.
Cihazın net ve sezgisel 2,8 inç TFT LCD ekranı 320x240 çözünürlüğe sahiptir. Bu ekran yapısı ölçüm değerlerinin takip edilmesini kolaylaştırır.
Unit UT622A El Tipi LRC Metre, 3.7V 1800mAh lityum polimer pil ile çalışır ve kaynak ürün bilgisinde pil ömrü yaklaşık 8 saat olarak belirtilmiştir.
AC güç adaptörü ile de kullanılabilen cihazın adaptör girişi 220V (%1 ±10), 50Hz (%1 ±5) ve Mini-USB çıkışı 5V, 1A olarak belirtilmiştir.
Unit UT622A El Tipi LRC Metre için teknik listede 100Hz, 120Hz, 1kHz ve 10kHz test frekansları belirtilmiştir. Ürün açıklamasının giriş bölümünde ise 100kHz'e kadar test frekansı ifadesi yer almaktadır.
Test sinyali seviyesi 0.1Vrms, 0.3Vrms ve 1Vrms seçeneklerinden oluşur. Çıkış empedansı ise 100Ω olarak belirtilmiştir.
Otomatik LCR özelliğinin yanında üç terminalli test jakları ve beş terminalli test soketleri bulunur. Test oranı hızlı, orta ve yavaş olmak üzere üç farklı seçenek sunar.
Unit UT622A El Tipi LRC Metre, otomatik ve bekletme modlarını destekler. Tolerans aralığı %1~%20 arasında seçilebilir ve seri/paralel devre test modları kullanılabilir.
Düzeltme işlemlerinde açık/kısa devre seçenekleri bulunurken test bağlantı noktalarında 0.1A / 250V sigorta kullanılır.
Mini USB iletişim arayüzü, LCD ekran ve elde taşınabilir kompakt yapısı sayesinde Unit UT622A El Tipi LRC Metre, farklı elektronik ölçüm uygulamalarında pratik kullanım sunar.
Unit UT622A El Tipi LRC Metre Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Batarya | 3.7V 1800mAh lityum polimer pil |
| Pil Ömrü | 8 saat |
| LCD Ekran | 2,8 inç TFT LCD, 320x240 |
| Test Frekansı | 100Hz / 120Hz / 1kHz / 10kHz |
| Test Sinyali Seviyesi | 0.1Vrms / 0.3Vrms / 1Vrms |
| Çıkış Empedansı | 100Ω |
| Test Terminalleri | Üç terminalli test jakları, beş terminalli test soketleri |
| Test Oranı | Hızlı 20 kez/sn, orta 5 kez/sn, yavaş 2 kez/sn |
| Tolerans Aralığı | %1~%20 |
| Devre Test Modu | Seri / Paralel |
| İletişim Arayüzü | Mini USB |
Unit UT622A El Tipi LRC Metre Test Frekansı
Teknik özelliklerde belirtilen test frekansları
Belirtilen pil ömrü
Unit UT622A El Tipi LRC Metre için teknik özelliklerde 100Hz, 120Hz, 1kHz ve 10kHz test frekansları belirtilmektedir.
Kaynak ürün açıklamasının giriş bölümünde ise ölçüm cihazlarının 100kHz'e kadar test frekansı ile kullanılabileceği ifade edilmektedir. Bu nedenle verilen frekans bilgileri kaynak içerikteki ifadeler doğrultusunda değerlendirilmelidir.
Unit UT622A El Tipi LRC Metre Ölçüm Modları
Seri Mod
Unit UT622A El Tipi LRC Metre, seri devre modunda LCR ölçümlerinin gerçekleştirilmesini destekler.
Paralel Mod
Paralel devre modu farklı elektronik komponent ölçümlerinde kullanılabilir.
Otomatik Mod
Otomatik değişen mod ile ölçüm işlemlerinin gerçekleştirilmesini destekler.
Bekletme Modu
Bekletme modu ölçüm değerlerinin takip edilmesine yardımcı olur.
Unit UT622A El Tipi LRC Metre Test Hızı ve Tolerans
Unit UT622A El Tipi LRC Metre üç farklı test hızını destekler:
- Hızlı: 20 kez/sn
- Orta: 5 kez/sn
- Yavaş: 2 kez/sn
Tolerans aralığı %1~%20 arasında belirlenebilir. Bu özellik, komponentlerin belirlenen tolerans değerleri içerisinde değerlendirilmesine yardımcı olur.
Unit UT622A El Tipi LRC Metre Ekran ve Güç Özellikleri
320x240 TFT LCD ekran
Lityum polimer pil
Unit UT622A El Tipi LRC Metre, 2,8 inç TFT LCD ekran ile ölçüm değerlerinin görüntülenmesini sağlar. LCD ekran çözünürlüğü 320x240 olarak belirtilmiştir.
3.7V 1800mAh lityum polimer pil ile çalışan cihazın kaynak ürün bilgisinde pil ömrü yaklaşık 8 saat olarak verilmiştir. Ayrıca 5V/1A Mini-USB çıkışlı güç adaptörü bilgisi de paylaşılmıştır.
Unit UT622A El Tipi LRC Metre Fiziksel Özellikleri
| Özellik | Değer |
|---|---|
| Ürün Boyutu | 90mm × 190mm × 44mm |
| Ağırlık | 305g |
| LCD Ekran | 2,8 inç TFT LCD 320x240 |
| Güç Kaynağı | 3.7V 1800mAh lityum polimer pil |
| İletişim | Mini USB |
Unit UT622A El Tipi LRC Metre Kullanım Alanları
Unit UT622A El Tipi LRC Metre aşağıdaki alanlarda endüktans, kapasitans ve direnç ölçümü ve taraması için kullanılabilir:
- Laboratuvar çalışmaları
- Üretim hatları
- Bakım noktaları
- Elektronik komponent ölçümleri
- Endüktans ölçümleri
- Kapasitans ölçümleri
- Direnç ölçümleri
- LCR ölçüm ve tarama uygulamaları
Unit UT622A El Tipi LRC Metre Avantajları
El Tipi Tasarım
305g ağırlığı ve kompakt boyutları ile taşınabilir kullanım sağlar.
TFT LCD
2,8 inç 320x240 TFT LCD ekran ile ölçüm sonuçlarının takip edilmesini destekler.
Şarj Edilebilir Pil
3.7V 1800mAh lityum polimer pil ve yaklaşık 8 saatlik pil ömrü sunar.
Seri / Paralel
Seri ve paralel devre modlarıyla farklı ölçüm uygulamalarını destekler.
Test Hızı
20, 5 ve 2 kez/sn olmak üzere üç farklı test hızı sunar.
Mini USB
Mini USB iletişim arayüzü ile bağlantı ve veri iletişimini destekler.
Unit UT622A El Tipi LRC Metre Teknik Veri Notu
Not: Unit UT622A El Tipi LRC Metre için verilen teknik bilgiler, sağlanan ürün içeriğindeki veriler esas alınarak hazırlanmıştır. Kaynak açıklamanın giriş bölümünde 100kHz'e kadar test frekansı ifadesi bulunurken teknik özellikler listesinde 100Hz, 120Hz, 1kHz ve 10kHz değerleri belirtilmiştir. Bu nedenle frekans bilgileri kaynak içerikteki ifadeler doğrultusunda aktarılmıştır.
Unit UT622A El Tipi LRC Metre Kutu İçeriği
Unit UT622A El Tipi LRC Metre paket içeriğinde ölçüm ve kullanım için belirtilen aksesuarlar şunlardır:
- UNI-T UT622A El Tipi LCR Metre
- Kısa devre kartı (UTR-001)
- Kauçuk tıpalı timsah klipsli test uçları (UTR-002)
- USB kablosu
- 5V/1A güç adaptörü
- İngilizce kılavuz
- Hediye kutusu ambalajı
Neden Unit UT622A El Tipi LRC Metre Tercih Edilmeli?
Unit UT622A El Tipi LRC Metre, endüktans, kapasitans ve direnç ölçümlerini gerçekleştirmek için tasarlanmış, 2,8 inç TFT LCD ekranlı ve şarj edilebilir pilli el tipi bir LCR ölçüm cihazıdır. Seri/paralel ölçüm modları, farklı test hızları, tolerans seçimi, otomatik LCR özelliği ve Mini USB iletişim arayüzü ile laboratuvar, üretim ve bakım çalışmalarında kullanılabilecek kapsamlı bir ölçüm çözümü sunar.
