Unit UT622E El Tipi LRC Metre
Unit UT622E El Tipi LRC Metre, UT622 serisi içerisinde yer alan, kapasitans, endüktans ve direnç ölçümlerinin yüksek hız ve doğrulukla gerçekleştirilmesini sağlayan çok fonksiyonlu bir el tipi LRC ölçüm cihazıdır.
Unit UT622E El Tipi LRC Metre, 100 kHz’e kadar test frekansı ve %0,1’e kadar ölçüm hassasiyeti ile üretim hatları, laboratuvarlar ve bakım noktaları gibi farklı çalışma alanlarında ölçüm imkânı sunar.
Hafif ve ergonomik tasarımı, yüksek kapasiteli şarj edilebilir pili, 2,8 inç TFT LCD ekranı ve gelişmiş ölçüm fonksiyonları sayesinde Unit UT622E El Tipi LRC Metre, profesyonel ölçüm uygulamaları için kullanışlı bir çözüm sunar.
Unit UT622E El Tipi LRC Metre Öne Çıkan Özellikleri
Unit UT622E El Tipi LRC Metre, 100 kHz’e kadar test frekansı ile farklı elektronik komponentlerin test edilmesine yardımcı olur.
Yüksek doğruluk gerektiren ölçüm uygulamalarında %0,1’e kadar belirtilen ölçüm hassasiyeti sunar.
320 × 240 çözünürlüklü TFT LCD ekran, ölçüm sonuçlarının rahat şekilde takip edilmesini sağlar.
Maksimum 20 kez/sn test hızı sayesinde hızlı ölçüm ve tarama işlemleri gerçekleştirilebilir.
3,7V 1800mAh lityum polimer şarj edilebilir pil ile 8 saate kadar kullanım imkânı sağlar.
Mini USB iletişim arayüzü ve SCPI komut seti ile kullanım ve veri iletişimi açısından pratiklik sunar.
Unit UT622E El Tipi LRC Metre Detaylı Açıklama
Unit UT622E El Tipi LRC Metre, Unit markasının UT622 serisi el tipi LRC ölçüm cihazlarından biridir. Çok fonksiyonlu yapısı sayesinde kapasitans, endüktans ve direnç ölçümlerinin yanı sıra farklı elektronik komponentlerin test edilmesine olanak sağlar.
Unit UT622E El Tipi LRC Metre, yüksek hız ve doğrulukta ölçüm gerçekleştirmek üzere tasarlanmıştır. 100 kHz’e kadar test frekansı ve %0,1’e kadar ölçüm hassasiyeti ile ölçüm işlemlerinde pratiklik sunar.
LRC metrenin sabit çıkış empedansı 100Ω, tolerans aralığı ise %1 ile %20 arasındadır. Seri ve paralel test modları ile farklı ölçüm ihtiyaçlarına uyum sağlayabilir.
Unit UT622E El Tipi LRC Metre ile indüktörler, manyetik çekirdekler, piezoelektrik cihazlar, transformatörler ve kondansatörlerin yanı sıra çip bileşenleri, kablolar, piller, röleler, anahtarlar, dirençler, ağ bileşenleri ve devre kartlarının direnç parametreleri değerlendirilebilir.
Hafif el tipi tasarımı sayesinde farklı çalışma noktalarına kolayca taşınabilir. Yüksek kapasiteli şarj edilebilir pili ile 8 saate kadar kullanım sağlayabilir.
Açık ve kısa devre temizleme fonksiyonu, veri tutma ve kayıt modu, Mini USB arayüzü ve SCPI komut seti cihazın kullanım alanlarını genişletir.
Yüksek parlaklıktaki beyaz arka ışığı sayesinde aydınlatmanın yetersiz olduğu alanlarda Unit UT622E El Tipi LRC Metre ile ölçüm sonuçlarının daha rahat takip edilmesine yardımcı olur.
Unit UT622E El Tipi LRC Metre Teknik Özellikleri
| Model | UT622E |
| Test Frekansı | 100 kHz’e kadar |
| Ölçüm Hassasiyeti | %0,1’e kadar |
| Test Sinyali Seviyeleri | 0,1Vrms / 0,3Vrms / 1Vrms |
| Çıkış Empedansı | 100Ω |
| Test Hızı | Hızlı: 20/s, Orta: 5/s, Yavaş: 2/s |
| Değişen Mod | Otomatik / Beklet |
| Tolerans Aralığı | %1 – %20 |
| Test Modları | Seri / Paralel |
| Düzeltme | Açık / Kısa Devre |
| Test Bağlantı Noktası Sigortası | 0,1A / 250V |
| İletişim Arayüzü | Mini USB |
Unit UT622E El Tipi LRC Metre Ölçüm Performansı
Unit UT622E El Tipi LRC Metre Fonksiyonları
- Otomatik LRC ölçüm fonksiyonu
- Seri ve paralel test modları
- Açık devre ve kısa devre düzeltme
- Otomatik ve bekletme modu
- %1 – %20 tolerans aralığı
- Veri tutma ve kayıt fonksiyonu
- Maksimum 20 ölçüm/sn test hızı
- SCPI komut seti desteği
Ekran ve Kullanım Özellikleri
Unit UT622E El Tipi LRC Metre, 2,8 inç TFT LCD ve 320 × 240 çözünürlük sunar. Yüksek parlaklıktaki beyaz arka ışık sayesinde düşük aydınlatmalı çalışma ortamlarında ölçüm sonuçlarının takip edilmesini kolaylaştırır.
Hafif ve el tipi gövde tasarımı, cihazın farklı ölçüm noktalarında rahat şekilde kullanılmasına yardımcı olur.
Unit UT622E El Tipi LRC Metre Fiziksel Özellikleri
| Ekran | 2,8 inç TFT LCD, 320 × 240 |
| Batarya | 3,7V 1800mAh Lityum Polimer Pil |
| Pil Ömrü | 8 saate kadar |
| AC Güç Adaptörü | Giriş: 220V (%1 ±10), 50Hz (%1 ±5) / Mini USB Çıkışı: 5V, 1A |
| Ürün Boyutu | 90 × 190 × 44 mm |
| Ağırlık | 305 g |
Unit UT622E El Tipi LRC Metre Kullanım Alanları
- Üretim hatları
- Elektronik laboratuvarları
- Bakım ve servis noktaları
- Elektronik komponent testleri
- Kapasitans ölçümleri
- Endüktans ölçümleri
- Direnç ölçümleri
- İndüktör ve transformatör testleri
- Kondansatör testleri
- Kablo ve devre kartı kontrolleri
- Röle, anahtar ve direnç testleri
Unit UT622E El Tipi LRC Metre Avantajları
Maksimum 20 ölçüm/sn test hızı ile hızlı çalışma imkânı.
%0,1’e kadar belirtilen ölçüm hassasiyeti ile ölçüm desteği.
3,7V 1800mAh lityum polimer pil ile 8 saate kadar kullanım.
305 g ağırlığındaki el tipi yapı sayesinde kolay taşıma ve kullanım.
Kapasitans, endüktans ve direnç ölçümlerinin farklı uygulamalarda gerçekleştirilmesine yardımcı olur.
Mini USB arayüzü ve standart aksesuarlarla kullanım kolaylığı sunar.
Kaynak içerikte Unit UT622E El Tipi LRC Metre için 100 kHz’e kadar test frekansı ve %0,1’e kadar ölçüm hassasiyeti belirtilmektedir. Diğer teknik bilgiler ürün özellikleri bölümünde verilen değerler esas alınarak aktarılmıştır.

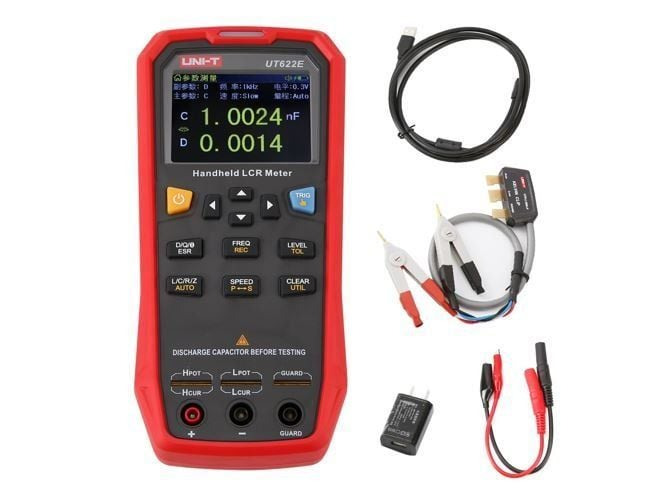

Kutu İçeriği
- Unit UT622E El Tipi LRC Metre
- Kısa devre kartı UTR-001
- USB kablo
- 5V 1A adaptör
- Dört terminalli Kelvin test uçları UTR-L100k-H
- İngilizce kullanım kılavuzu
Neden Unit UT622E El Tipi LRC Metre Tercih Edilmeli?
Unit UT622E El Tipi LRC Metre; yüksek hız, belirtilen ölçüm hassasiyeti, taşınabilir el tipi tasarım, şarj edilebilir pil ve çok fonksiyonlu test özelliklerini bir arada sunar.
Üretim hatlarından laboratuvarlara ve bakım noktalarına kadar farklı çalışma alanlarında kapasitans, endüktans ve direnç ölçümleri gerçekleştirmek isteyen kullanıcılar için pratik bir ölçüm çözümüdür.
Unit UT622E El Tipi LRC Metre, gelişmiş ölçüm fonksiyonları, Mini USB iletişim arayüzü ve kullanım kolaylığı sağlayan tasarımıyla profesyonel elektronik test ve ölçüm uygulamalarında kullanılabilecek kapsamlı bir cihazdır.
