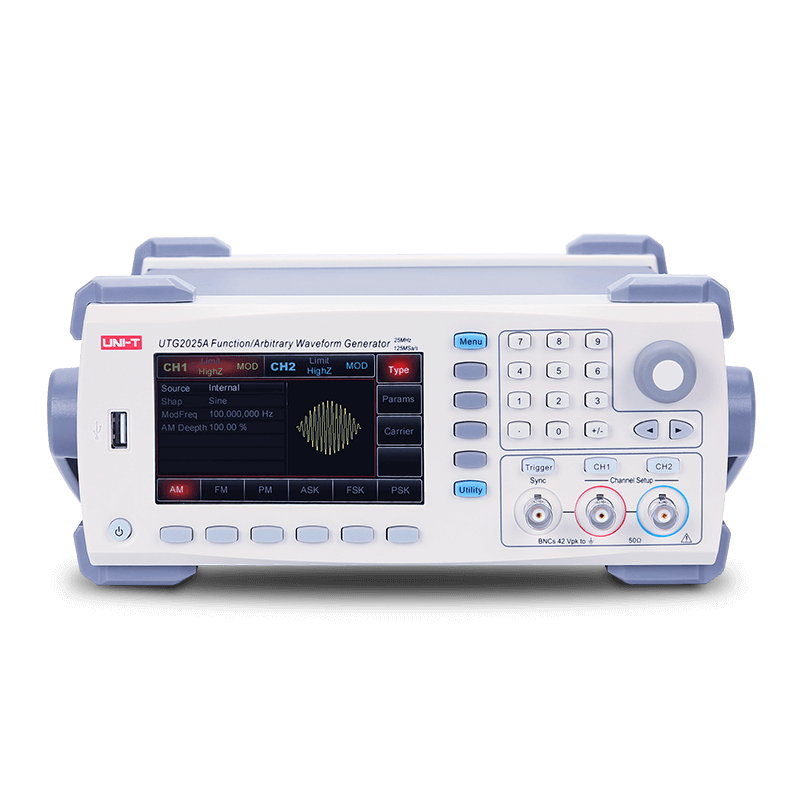

Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, iki kanallı yapısı, 25MHz maksimum frekans kapasitesi ve 125MS/sn örnekleme oranı ile elektronik test, ölçüm ve sinyal üretim uygulamalarında kullanılmak üzere tasarlanmıştır.
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü; sinüs, kare, rampa, darbe, gürültü, DC ve keyfi dalga formlarını destekler. 1μHz frekans çözünürlüğü ve 14 bit dikey çözünürlük sayesinde farklı test senaryolarında hassas sinyal üretimine yardımcı olur.
İki bağımsız çıkış kanalı, modülasyon, süpürme ve burst gibi çalışma modları, USB Host, USB Device ve frekans sayacı arayüzleri ile Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, laboratuvar ve teknik test uygulamalarında çok yönlü kullanım sunar.
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Öne Çıkan Özellikleri
25MHz Maksimum Frekans
Sinüs dalgasında 1μHz~25MHz frekans aralığı ile geniş sinyal üretim kapasitesi sunar.
İki Kanal
İki bağımsız kanal, farklı sinyal üretim ve test uygulamalarını destekler.
125MS/sn Örnekleme
125MS/sn örnekleme oranı ve 14 bit dikey çözünürlük ile çalışır.
Çoklu Dalga Formu
Sinüs, kare, rampa, darbe, gürültü, DC ve keyfi dalga formlarını destekler.
1μHz Çözünürlük
1μHz frekans çözünürlüğü ile hassas sinyal ayarlarının yapılmasına yardımcı olur.
4,3 İnç TFT LCD
480 x 272 çözünürlüklü 4,3 inç TFT LCD ekran ile teknik parametreler takip edilebilir.
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Detaylı Açıklama
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, test ve ölçüm uygulamalarında farklı sinyal türlerinin oluşturulmasını sağlayan iki kanallı fonksiyon jeneratörüdür. İki adet eşdeğer performansa sahip bağımsız çıkış kanalı, farklı test senaryolarında kullanılabilir.
```Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü; sinüs, kare, rampa, darbe, gürültü, DC ve keyfi dalga formları oluşturabilir. Sinüs dalgasında 1μHz~25MHz, kare dalgada 1μHz~5MHz, darbe dalgasında 1μHz~5MHz, rampa dalgasında 1μHz~400kHz ve keyfi dalgada 1μHz~5MHz frekans aralıklarını destekler.
1μHz frekans çözünürlüğü ve 14 bit dikey çözünürlük sunan Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, sinyal parametrelerinin hassas şekilde ayarlanmasına yardımcı olur. Gürültü çıkışı 25MHz (-3dB) olarak belirtilmiştir.
Genlik aralığı 50Ω kullanımda 1mVpp~10Vpp, yüksek Z kullanımda 2mVpp~20Vpp seviyesindedir. DC ofset aralığı 50Ω için ±5V, yüksek Z için ±10V olarak belirtilmiştir.
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, çıkış açık/kapalı, sürekli, modülasyon, süpürme ve burst gibi çalışma modlarını destekler. AM, FM, PM, SORUN, FSK, PSK ve PWM gibi modülasyon seçenekleri sunar.
USB Host, USB Device ve frekans sayacı arayüzlerine sahip olan Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, bilgisayar bağlantılı uygulamalarda ve çeşitli elektronik test süreçlerinde kullanılabilir.
```Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Teknik Özellikleri
| Maksimum Frekans | 25MHz |
| Kanal Sayısı | 2 |
| Örnekleme Oranı | 125MS/sn |
| Dikey Çözünürlük | 14 bit |
| Sinüs Frekansı | 1μHz~25MHz |
| Kare Frekansı | 1μHz~5MHz |
| Darbe Frekansı | 1μHz~5MHz |
| Rampa Frekansı | 1μHz~400kHz |
| Keyfi Frekans | 1μHz~5MHz |
| Frekans Çözünürlüğü | 1μHz |
| Empedans | 50Ω / Yüksek Z |
| Genlik Aralığı | 1mVpp~10Vpp (50Ω); 2mVpp~20Vpp (Yüksek Z) |
| DC Ofset Aralığı | ±5V (50Ω); ±10V (Yüksek Z) |
| Genlik Çözünürlüğü | 1mV |
| Keyfi Dalga Formu Uzunluğu | 8pts~8kpts |
| Keyfi Dalga Dikey Çözünürlüğü | 14 bit |
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Sinyal Üretim Özellikleri
Sinüs dalgasında 1μHz~25MHz frekans aralığı
Hassas sinyal ayarları için 1μHz çözünürlük
Dalga Formları
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, farklı elektronik test uygulamalarına yönelik çeşitli dalga formlarının oluşturulmasını destekler.
- Sinüs
- Kare
- Rampa
- Darbe
- Gürültü
- DC
- Keyfi dalga formu
Çalışma Modları
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü; çıkış açık/kapalı, sürekli, modülasyon, süpürme ve burst çalışma modlarını destekler. Bu modlar farklı sinyal üretim ve test senaryolarında kullanılabilir.
Modülasyon Özellikleri
AM, FM, PM, SORUN, FSK, PSK ve PWM modülasyon seçeneklerine sahip Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, farklı modülasyon tabanlı elektronik test uygulamalarında kullanılabilir.
USB ve Frekans Sayacı Arayüzleri
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, USB Host, USB Device ve frekans sayacı arayüzlerine sahiptir. Bu bağlantı seçenekleri bilgisayar bağlantılı test ve ölçüm uygulamalarında kullanım esnekliği sağlar.
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Genel Özellikleri
| Güç | 100V~240V ACrms, 50Hz/60Hz |
| Ekran | 4,3 inç TFT LCD, WVGA (480 x 272) |
| Renk | Beyaz ve gri |
| Net Ağırlık | 3.2kg |
| Ebat | 265x110x320 mm |
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Kullanım Alanları
- Elektronik laboratuvarları
- Elektronik devre testleri
- TV, radyo ve yayın sistemleri
- Elektroakustik sistemler
- Elektronik cihazların test edilmesi
- Kablosuz sistemler
- Hücresel sistemler
- Devre ve ekipman testleri
- Yarı iletken bileşenlerin test ve onarım çalışmaları
- Modülasyon ve süpürme testleri
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Avantajları
25MHz Frekans
25MHz maksimum frekans kapasitesi ile geniş sinyal üretim aralığı sunar.
İki Bağımsız Kanal
İki bağımsız çıkış kanalı farklı test ve sinyal üretim ihtiyaçlarını destekler.
Hassas Çözünürlük
1μHz frekans çözünürlüğü ve 14 bit dikey çözünürlük sunar.
Çoklu Dalga Formu
Sinüs, kare, rampa, darbe, gürültü, DC ve keyfi dalga formları oluşturabilir.
Modülasyon Desteği
AM, FM, PM, SORUN, FSK, PSK ve PWM modülasyon seçeneklerini destekler.
Geniş Bağlantı Seçenekleri
USB Host, USB Device ve frekans sayacı arayüzleri ile bağlantı esnekliği sağlar.
Teknik Veri Notu
Teknik bilgiler, verilen kaynak içerikteki değerler esas alınarak düzenlenmiştir. Kaynakta bazı modülasyon ifadeleri teknik olarak farklı bir yazımla yer almaktadır; bu ifadeler kaynak terminolojisi korunarak aktarılmıştır. Ürün açıklamasında hedef kelime olarak Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü kullanılmıştır.
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Kutu İçeriği
- 1 x Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü
- Güç kablosu
- USB2.0 baskı kablosu
- BNC düz kablo
- BNC'den timsah klipsli kablo
Neden Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü Tercih Edilmeli?
Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü; 25MHz maksimum frekans kapasitesi, iki bağımsız kanalı, 125MS/sn örnekleme oranı, 14 bit dikey çözünürlüğü ve 1μHz frekans çözünürlüğü ile çeşitli sinyal üretim uygulamalarında kullanılabilir. Sinüs, kare, rampa, darbe, gürültü, DC ve keyfi dalga formlarını destekleyen Unit UTG2025A 25 Mhz İki Kanallı Fonksiyonel Dalga Jeneratörü, modülasyon, süpürme ve burst çalışma modları ile USB Host, USB Device ve frekans sayacı arayüzleri sayesinde elektronik laboratuvarları, test ve ölçüm uygulamaları ile teknik servis çalışmalarında kullanılabilir.
