Unit UTG2062X 60MHz 2 Kanallı Gelişmiş Seri Dalga Formu Jeneratörü

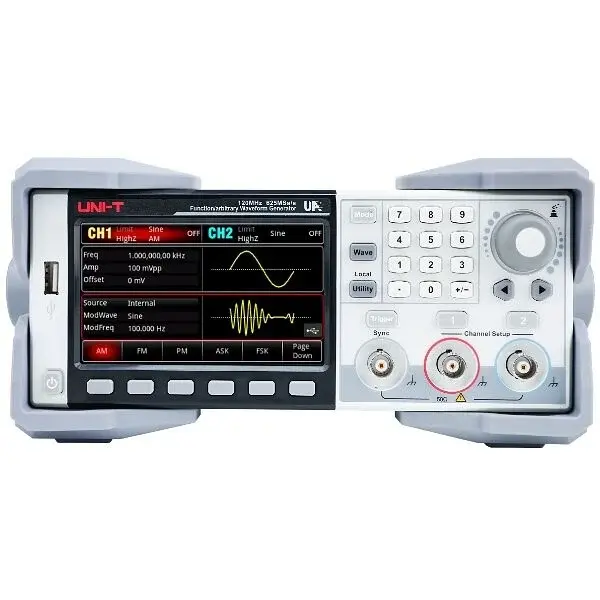

UNI-T UTG2062X 60 MHz Rastgele Dalga Formu Üreteci

UNI-T UTG2062X 60 MHz Rastgele Dalga Formu Üreteci, elektronik test, AR-GE, RF uygulamaları, analog devre simülasyonları ve laboratuvar çalışmaları için geliştirilmiş yüksek performanslı, çift kanallı bir sinyal jeneratörüdür. 1 μHz - 60 MHz frekans aralığı, 1,25 GSa/s örnekleme hızı ve 16 bit dikey çözünürlük özellikleri sayesinde hassas ve karmaşık test sinyallerinin oluşturulmasına olanak tanır.

Sinüs, kare, darbe, rampa, harmonik, PRBS, gürültü, DC ve rastgele dalga formlarının yanı sıra gelişmiş ifade (expression) çıkışını destekleyen UTG2062X, farklı elektronik test senaryoları için çok yönlü kullanım sunar. Cihazda bulunan 200 dahili rastgele dalga formu, gerçek dünya sinyallerinin simüle edilmesini ve farklı test senaryolarının hızlı şekilde oluşturulmasını kolaylaştırır.

15 analog ve dijital modülasyon türü, 64 Mpts'ye kadar keyfi dalga formu uzunluğu, kanal takibi, kanal birleştirme, gelişmiş tarama fonksiyonları ve 16. harmoniğe kadar harmonik çıkış gibi özellikleriyle profesyonel mühendislik ve araştırma uygulamalarına kapsamlı bir sinyal üretim platformu sağlar.

4,3 inç dokunmatik ekranı ve USB, LAN, harici 10 MHz giriş/çıkış ve çeşitli tetikleme/modülasyon bağlantıları sayesinde hem manuel laboratuvar kullanımına hem de otomatik test sistemlerine kolaylıkla entegre edilebilir.

UNI-T UTG2062X Öne Çıkan Özellikleri

• 60 MHz Maksimum Çıkış Frekansı: 1 μHz seviyesinden 60 MHz'e kadar geniş frekans aralığı sayesinde düşük ve yüksek frekanslı sinyal üretim uygulamalarında kullanılabilir.
• 2 Bağımsız Kanal: Çift kanallı yapısı sayesinde farklı sinyallerin aynı anda oluşturulmasını ve çok kanallı devre testlerinin gerçekleştirilmesini destekler.
• 1,25 GSa/s Örnekleme Hızı: Yüksek örnekleme performansı sayesinde karmaşık ve hızlı değişen dalga formlarının hassas şekilde oluşturulmasına yardımcı olur.
• 16 Bit Dikey Çözünürlük: Yüksek dikey çözünürlüğü sayesinde dalga formlarının daha ayrıntılı ve hassas şekilde oluşturulmasını sağlar.
• Düşük Bozulma: DC - 20 kHz ve 1 Vpp koşullarında <%0,07 bozulma değeriyle temiz sinyal üretimini destekler.
• Geniş Dalga Formu Desteği: Sinüs, kare, darbe, rampa, harmonik, ifade, PRBS, gürültü, DC ve rastgele dalga formlarını destekler.
• 200 Dahili Rastgele Dalga Formu: Geniş dahili sinyal kütüphanesi sayesinde farklı test ve simülasyon senaryolarının hızlı şekilde oluşturulmasına olanak tanır.
• 64 Mpts'ye Kadar Keyfi Dalga Formu: 8 pts ile 64 Mpts arasındaki keyfi dalga formu uzunluğu sayesinde karmaşık ve özelleştirilmiş sinyaller oluşturulabilir.
• 15 Analog ve Dijital Modülasyon: Haberleşme, elektronik ve RF uygulamalarında farklı modülasyon senaryolarının test edilmesine olanak tanır.
• 4,3 İnç Dokunmatik Ekran: Cihaz ayarlarının, dalga formu parametrelerinin ve kanal kontrollerinin kullanıcı dostu bir arayüz üzerinden yönetilmesini kolaylaştırır.
• SCPI Desteği: Standart programlanabilir cihaz komutlarını destekleyerek otomatik test ve ölçüm sistemlerine entegrasyonu kolaylaştırır.

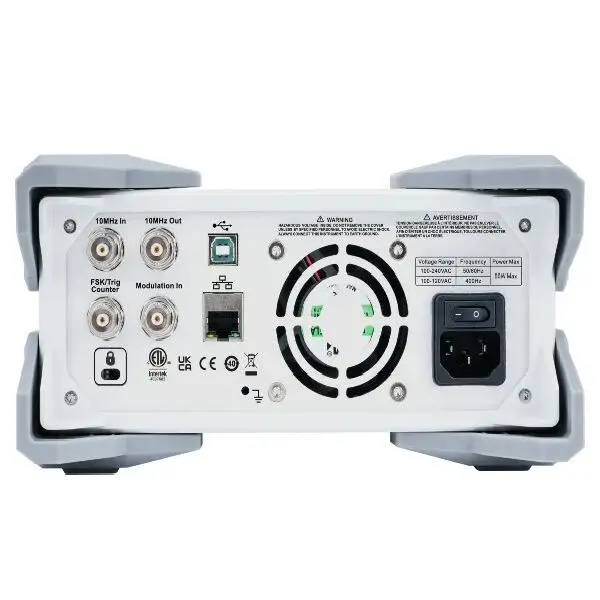

• Geniş Bağlantı Seçenekleri: USB Host/Device, LAN, harici referans giriş/çıkış ve tetikleme bağlantılarıyla profesyonel laboratuvar sistemlerine uyum sağlar.

UNI-T UTG2062X Teknik Özellikleri

UNI-T UTG2062X Gelişmiş Modülasyon Fonksiyonları

UNI-T UTG2062X fonksiyon jeneratörü, toplam 15 analog ve dijital modülasyon türünü destekler. AM, FM, PM, PWM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, DSB-AM, SUM ve QAM modülasyonları sayesinde haberleşme sistemlerinin, elektronik devrelerin ve farklı modülasyon tekniklerinin laboratuvar ortamında test edilmesine olanak tanır.

Bu kapsamlı modülasyon seçenekleri UTG2062X'i elektronik haberleşme sistemlerinin geliştirilmesi, eğitim uygulamaları, RF testleri ve sinyal işleme çalışmalarında çok yönlü bir sinyal üretim cihazı haline getirir.

64 Mpts'ye Kadar Özelleştirilebilir Keyfi Dalga Formları

UTG2062X, 8 pts ile 64 Mpts arasında keyfi dalga formu uzunluğunu destekler. Kullanıcılar özel test ihtiyaçlarına yönelik karmaşık sinyaller oluşturabilir ve farklı gerçek dünya sinyallerini laboratuvar ortamında simüle edebilir.

200 dahili rastgele dalga formunun yanı sıra özelleştirilebilir dalga formu desteği; yarı iletken testleri, devre doğrulama, AR-GE ve özel sinyal simülasyonu gibi uygulamalarda önemli bir esneklik sağlar.

UNI-T UTG2062X Kanal Takibi ve Kanal Birleştirme

Kanal takibi fonksiyonu sayesinde çift kanalın frekans, genlik ve faz parametreleri daha kolay yönetilebilir. Bir kanal üzerinde gerçekleştirilen parametre değişikliklerinin diğer kanal ile senkronize edilmesi, diferansiyel sinyal üretimi ve dengeli devre testleri gibi uygulamalarda çalışma sürecini kolaylaştırır.

Kanal birleştirme özelliği ise SUM veya kanal istifleme fonksiyonları kullanılarak daha karmaşık sinyallerin oluşturulmasına olanak tanır. İki kanalda toplam dört sinyal birleştirilebilir; böylece ayarlanabilir sinyal-gürültü oranına sahip, iki tonlu veya çok tonlu sinyaller üretilebilir.

Gelişmiş Tarama ve Harmonik Çıkış

UNI-T UTG2062X; doğrusal, logaritmik ve adım tarama seçeneklerini destekleyerek farklı frekans aralıklarında sistem ve devre karakterizasyonu yapılmasını kolaylaştırır.

Dahili 16. harmoniğe kadar harmonik çıkış fonksiyonu, harmonik bileşenler içeren test sinyallerinin oluşturulmasını sağlar. Bu özellik özellikle RF sinyal analizi, filtre testleri ve harmonik davranışların incelendiği elektronik uygulamalarda kullanılabilir.

Gelişmiş Darbe Üretimi

UTG2062X, ayarlanabilir kenar süresine sahip gelişmiş darbe dalgası üretim özellikleri sunar. 8 ns minimum darbe genişliği ve 100 ps minimum darbe genişliği ayar adımı sayesinde hassas darbe sinyalleri oluşturulabilir.

Kenar süresinin minimum 5 ns seviyesine kadar bağımsız olarak ayarlanabilmesi, hızlı dijital devreler ve darbe tabanlı elektronik sistemlerin test edilmesinde daha fazla kontrol sağlar.

UNI-T UTG2062X Kullanım Alanları

• Elektronik AR-GE laboratuvarları
• RF sinyal testleri
• Analog devre geliştirme ve simülasyonları
• Dijital devre testleri
• Haberleşme sistemlerinin geliştirilmesi
• Modülasyon ve demodülasyon testleri
• Yarı iletken cihaz testleri
• Filtre ve amplifikatör testleri
• Diferansiyel ve dengeli devre testleri
• Harmonik ve sinyal bozulma analizleri
• Sensör ve elektronik komponent testleri
• Otomatik test sistemleri
• Üniversite ve eğitim laboratuvarları
• Elektronik üretim ve kalite kontrol uygulamaları

UNI-T UTG2062X Kutu İçeriği

• 1 Adet UNI-T UTG2062X Rastgele Dalga Formu Üreteci
• Güç Kablosu
• USB 2.0 Kablosu
• BNC Düz Geçiş Kablosu
• BNC - Timsah Klipsli Bağlantı Kablosu
• İngilizce İndirme Kılavuzu
• Çok Dilli Güvenlik Kılavuzu

Neden UNI-T UTG2062X Rastgele Dalga Formu Üreteci?

UNI-T UTG2062X, hassas sinyal üretimi, yüksek örnekleme performansı ve gelişmiş dalga formu seçeneklerini tek bir profesyonel laboratuvar cihazında bir araya getirir. 60 MHz maksimum frekans, 1,25 GSa/s örnekleme hızı, 16 bit dikey çözünürlük ve 64 Mpts'ye kadar keyfi dalga formu uzunluğu sayesinde temel elektronik testlerden karmaşık AR-GE çalışmalarına kadar geniş bir kullanım alanına sahiptir.

Çift kanal yapısı, 15 analog ve dijital modülasyon, 200 dahili rastgele dalga formu, kanal takibi, kanal birleştirme, gelişmiş darbe üretimi, harmonik çıkış ve SCPI programlama desteği ile elektronik mühendisleri, araştırmacılar, AR-GE ekipleri, teknik laboratuvarlar ve eğitim kurumları için kapsamlı bir sinyal üretim çözümü sunar.
