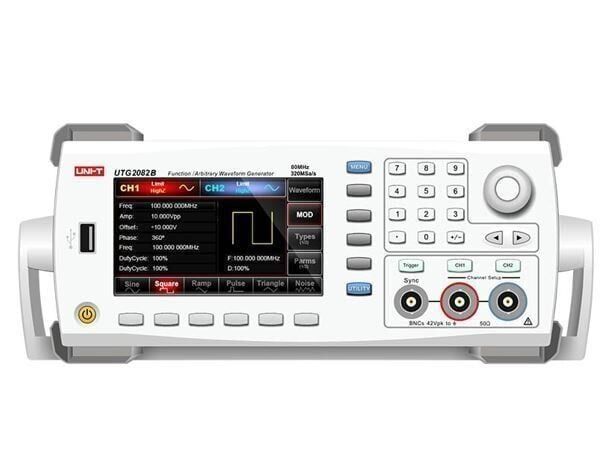

Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, yüksek hassasiyetli, kararlı, saf ve düşük distorsiyonlu sinyaller üretmek üzere tasarlanmış 2 kanallı bir fonksiyon jeneratörüdür. Maksimum 80MHz bant genişliği ve 16-bit dikey çözünürlük ile farklı sinyal üretim uygulamalarını destekler.
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, 4,3 inç yüksek çözünürlüklü TFT LCD ekran, 320MSa/s örnekleme hızı ve 1μHz frekans çözünürlüğü sunar. Sinüs, kare, rampa, darbe, gürültü, DC, keyfi ve harmonik dalga biçimleri gibi çok sayıda dahili fonksiyona sahiptir.
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, AM, FM, PM, ASK, FSK, PSK ve PWM gibi çeşitli modülasyon seçeneklerini destekler. USB Host, USB Device ve 10MHz saat kaynağı giriş/çıkışı bağlantıları ile PC tabanlı sinyal oluşturma ve veri aktarımı uygulamalarında kullanılabilir.
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü Öne Çıkan Özellikleri
80MHz Bant Genişliği
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, 1μHz - 80MHz bant genişliği ile yüksek frekanslı sinyal üretim uygulamalarını destekler.
Çift Kanal
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, eşdeğer performansa sahip iki bağımsız kanal ile farklı sinyallerin aynı cihaz üzerinden üretilmesini destekler.
320MSa/s Örnekleme
320MSa/s örnekleme hızına sahip Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, 16-bit dikey çözünürlük ile sinyal üretim işlemlerini destekler.
4,3 İnç TFT LCD
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, 480 x 272 çözünürlüklü 4,3 inç TFT LCD ekran ile grafik tabanlı kullanım sunar.
Çoklu Modülasyon
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, AM, FM, PM, ASK, FSK, PSK ve PWM gibi çeşitli modülasyon seçeneklerini destekler.
USB ve Saat Girişi/Çıkışı
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, USB Host, USB Device ve 10MHz saat kaynağı giriş/çıkış bağlantılarını destekler.
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü ile Sinyal Üretimi
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, farklı test ve geliştirme uygulamalarında kullanılmak üzere sinüs, kare, rampa, darbe, gürültü, DC, keyfi ve harmonik dalga biçimleri üretebilir. Yüksek frekanslı kare dalga üretiminde hızlı yükselme ve düşme kenarları sunacak şekilde tasarlanmıştır.
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, sinüs dalgasında 1µHz - 80MHz, dikdörtgen dalgada 1µHz - 25MHz, darbe dalgasında 1µHz - 20MHz ve üçgen dalgada 1µHz - 3MHz frekans aralıklarını destekler. Harmonik dalga için 1µHz - 30MHz, keyfi dalga için 1µHz - 15MHz aralıkları belirtilmiştir.
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, 1µHz frekans çözünürlüğü ve 1mV voltaj çözünürlüğü sunar. Genlik aralığı kaynak içerikte 10MHz'e kadar 1mVpp - 10Vpp, 60MHz'e kadar 1mVpp - 5Vpp ve 120MHz'e kadar 1mVpp - 2Vpp olarak belirtilmiştir.
16 milyon nokta maksimum fonksiyon uzunluğuna sahip Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, PC kullanılarak isteğe bağlı dalga formlarının saklanmasını ve oluşturulmasını destekler. Ön panelde USB portu bulunurken cihaz, çeşitli Host ve Device uygulamalarında kullanılabilir.
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü Teknik Özellikleri
| Model | UTG2082B |
| Ürün Tipi | 2 Kanallı Fonksiyon / Sinyal Jeneratörü |
| Bant Genişliği | 1μHz - 80MHz |
| Kanallar | 2 |
| Dikey Çözünürlük | 16 bit |
| Örnekleme Hızı | 320MSa/s |
| Ekran | 4,3" TFT LCD, WVGA 480 x 272 |
| Yerleşik Fonksiyonlar | Sinüs, kare, rampa, darbe, gürültü, DC, keyfi, harmonik |
| Maksimum Fonksiyon Uzunluğu | 16 milyon nokta |
| Sinüs Frekans Aralığı | 1µHz - 80MHz |
| Dikdörtgen Frekans Aralığı | 1µHz - 25MHz |
| Darbe Frekans Aralığı | 1µHz - 20MHz |
| Üçgen Frekans Aralığı | 1µHz - 3MHz |
| Harmonik Frekans Aralığı | 1µHz - 30MHz |
| Keyfi Dalga Frekans Aralığı | 1µHz - 15MHz |
| Gauss Gürültüsü | 60MHz (-3dB) |
| Frekans Çözünürlüğü | 1µHz |
| Voltaj Çözünürlüğü | 1mV |
| Çıkış Empedansı | 50Ω |
| Modülasyonlar | AM, FM, PM, ASK, FSK, PWM, PSK |
| Çalışma Modları | Çıkış açık/kapalı, sürekli, modülasyon, süpürme, patlama |
| Bağlantılar | USB Host, USB Device, 10MHz saat kaynağı giriş/çıkış |
| Ağırlık | 3,2kg |
| Boyutlar | 265 x 110 x 320mm |
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü Kullanım Alanları
- Elektronik devre testleri
- Sinyal üretimi ve analiz uygulamaları
- Fonksiyon jeneratörü gerektiren laboratuvar çalışmaları
- Frekans ve dalga biçimi testleri
- Modülasyon testleri
- Keyfi dalga biçimi oluşturma çalışmaları
- PC üzerinden sinyal oluşturma ve saklama
- Elektronik Ar-Ge çalışmaları
- Devre tasarım ve doğrulama uygulamaları
- Yüksek frekanslı sinyal testleri
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü Avantajları
Neden Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü?
Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, 80MHz bant genişliği, iki bağımsız kanal ve 16-bit dikey çözünürlük özellikleriyle farklı sinyal üretim uygulamalarında kullanılmak üzere tasarlanmıştır.
320MSa/s örnekleme hızı, 1µHz frekans çözünürlüğü, çoklu dalga biçimleri ve AM, FM, PM, ASK, FSK, PSK ile PWM gibi modülasyon seçenekleri bulunan Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, elektronik test ve geliştirme çalışmalarını destekler.
4,3 inç TFT LCD ekran, 16 milyon noktalık maksimum fonksiyon uzunluğu, USB bağlantıları ve 10MHz saat kaynağı giriş/çıkışı bulunan Unit UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü, laboratuvar ve elektronik Ar-Ge ortamlarında kapsamlı sinyal üretim özellikleri sunar.
Aksesuarlar
- BNC-BNC kablosu
- Timsah klipsli BNC kablosu
- Güç kablosu
- USB kablosu
