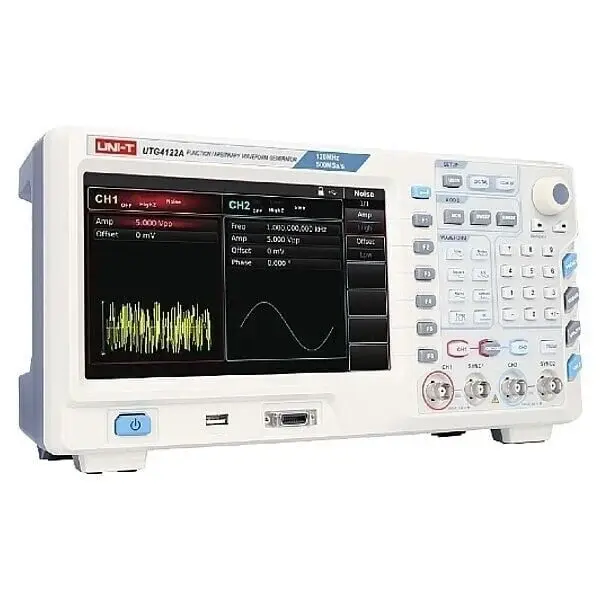

UNI-T UTG4122A 120 MHz Rastgele Dalga Formu Üreteci
UNI-T UTG4122A 120 MHz Rastgele Dalga Formu Üreteci, elektronik mühendisleri, AR-GE laboratuvarları, eğitim kurumları ve profesyonel test uygulamaları için geliştirilmiş yüksek performanslı çift kanallı bir fonksiyon jeneratörü ve sinyal üretecidir. 120 MHz maksimum çıkış frekansı, 500 MSa/s örnekleme hızı ve 16 bit dikey çözünürlüğü sayesinde hassas sinyal üretimi gerektiren elektronik test ve geliştirme çalışmalarında kapsamlı bir çözüm sunar.
1 μHz frekans çözünürlüğü ve 32 Mpts keyfi dalga formu uzunluğu sayesinde karmaşık sinyallerin hassas şekilde oluşturulmasına ve gerçek dünya sinyal koşullarının laboratuvar ortamında simüle edilmesine olanak tanır. İki bağımsız kanal yapısı; diferansiyel sinyal üretimi, dengeli devre testleri ve çok kanallı elektronik deneylerde kullanım esnekliğini artırır.
UNI-T UTG4122A; AM, FM, PM ve çeşitli analog/dijital modülasyon fonksiyonları, 16. harmoniğe kadar harmonik çıkış, 160'tan fazla dahili rastgele dalga formu, frekans sayacı ve doğrusal/logaritmik tarama gibi gelişmiş özellikleriyle temel sinyal üretiminin ötesinde profesyonel bir test platformu sunar.
Ayrıca I2C, SPI ve UART (TTL) dijital protokol desteği, UTG4122A'nın dijital devre geliştirme ve doğrulama çalışmalarında da kullanılmasına olanak tanır. 8 inç WVGA TFT LCD ekran ve geniş bağlantı seçenekleri ise laboratuvar ve otomatik test sistemlerinde kullanım kolaylığı sağlar.
UNI-T UTG4122A Öne Çıkan Özellikleri
- 120 MHz Maksimum Çıkış Frekansı: Yüksek frekanslı sinyal üretimi sayesinde RF testlerinden analog ve dijital devre geliştirmeye kadar geniş bir uygulama alanı sunar.
- Çift Kanal Yapısı: İki bağımsız kanal sayesinde farklı dalga formlarının aynı anda üretilmesine, diferansiyel sinyal uygulamalarına ve dengeli devre testlerine olanak tanır.
- 500 MSa/s Örnekleme Hızı: Hızlı ve karmaşık dalga formlarının doğru şekilde oluşturulmasını destekleyerek sinyal simülasyonu ve devre doğrulama çalışmalarında yüksek performans sağlar.
- 16 Bit Dikey Çözünürlük: Dalga formu genliğinin yüksek çözünürlükle oluşturulmasını sağlayarak hassas sinyal üretimi ve ayrıntılı test uygulamalarını destekler.
- 1 μHz Frekans Çözünürlüğü: Çıkış frekansının son derece hassas adımlarla ayarlanmasına olanak tanıyarak özel test senaryolarında yüksek kontrol sağlar.
- 32 Mpts Keyfi Dalga Formu: Karmaşık ve uzun özel dalga formlarının oluşturulmasını sağlayarak gerçek dünya sinyallerinin simülasyonunu kolaylaştırır.
- 160+ Dahili Rastgele Dalga Formu: Geniş hazır dalga formu kütüphanesi sayesinde farklı test senaryoları hızlı şekilde oluşturulabilir.
- 7 GB Kalıcı Dalga Formu Depolama: Kullanıcı tarafından oluşturulan veya kullanılan çok sayıda dalga formunun cihaz üzerinde saklanmasına yardımcı olur.
- Zengin Modülasyon Fonksiyonları: AM, FM, PM ve diğer analog/dijital modülasyon seçenekleri sayesinde haberleşme ve elektronik sistemlerin test edilmesini destekler.
- 16. Harmoniğe Kadar Harmonik Çıkış: Tek, çift, tüm veya kullanıcı tarafından belirlenen harmoniklerin oluşturulmasına olanak tanır.
- 200 MHz'e Kadar Frekans Sayacı: Uyumlu TTL seviyesindeki sinyallerin frekans ve görev oranının ölçülmesine yardımcı olur.
- Doğrusal ve Logaritmik Tarama: Belirlenen frekans aralıklarında otomatik tarama gerçekleştirerek devre ve sistemlerin frekans tepkisinin analiz edilmesini kolaylaştırır.
- I2C / SPI / UART Desteği: Dijital protokol sinyallerinin oluşturulmasına olanak tanıyarak gömülü sistem ve dijital elektronik uygulamalarında kullanım imkânı sunar.
- 8 İnç TFT LCD Ekran: 800 × 480 WVGA çözünürlüğe sahip geniş ekranı sayesinde dalga formu parametrelerinin ve cihaz ayarlarının kolaylıkla takip edilmesini sağlar.
- Ön Panel Sayısal Klavye: Frekans ve diğer sayısal parametrelerin doğrudan girilmesini sağlayarak cihaz kurulumunu hızlandırır.
UNI-T UTG4122A Teknik Özellikleri
| Marka | UNI-T |
| Seri | UTG4000A |
| Model | UTG4122A |
| Ürün Tipi | Rastgele / Keyfi Dalga Formu Üreteci |
| Maksimum Çıkış Frekansı | 120 MHz |
| Kanal Sayısı | 2 |
| Örnekleme Hızı | 500 MSa/s |
| Dikey Çözünürlük | 16 Bit |
| Frekans Çözünürlüğü | 1 μHz |
| Keyfi Dalga Formu Uzunluğu | 32 Mpts |
| Dahili Rastgele Dalga Formları | 160+ |
| Kalıcı Dalga Formu Depolama | 7 GB |
| Harmonik Çıkış | 16. Harmoniğe Kadar |
| Tarama Türleri | Doğrusal / Logaritmik |
| Frekans Sayacı Ölçüm Aralığı | 100 mHz - 200 MHz |
| Dijital Protokoller | I2C / SPI / UART (TTL) |
| Ekran | 8 İnç TFT LCD |
| Ekran Çözünürlüğü | 800 × 480 WVGA |
| Standart Arayüzler | USB Host, USB Device, LAN, 10 MHz Giriş, 10 MHz Çıkış, Frekans Sayacı, FSK/Tetikleyici ve Modülasyon Girişi |
UNI-T UTG4122A Modülasyon Fonksiyonları
UNI-T UTG4122A fonksiyon jeneratörü, analog ve dijital haberleşme sistemlerinin simülasyonu ve test edilmesi için zengin modülasyon seçenekleri sunar. AM (Genlik Modülasyonu), FM (Frekans Modülasyonu) ve PM (Faz Modülasyonu) başta olmak üzere farklı modülasyon yöntemleriyle çeşitli sinyal senaryolarının oluşturulmasını destekler.
Bu fonksiyonlar; haberleşme devrelerinin geliştirilmesi, modülasyon tekniklerinin incelenmesi, sinyal işleme uygulamaları ve elektronik sistemlerin performans testleri gibi profesyonel çalışmalarda kullanılabilir.
32 Mpts Keyfi Dalga Formu ve 160+ Dahili Dalga Formu
UTG4122A, 32 Mpts'ye kadar keyfi dalga formu uzunluğu sayesinde standart fonksiyon jeneratörlerinin ötesinde karmaşık sinyallerin oluşturulmasına olanak tanır. Özel dalga formları kullanılarak gerçek çalışma koşulları simüle edilebilir ve elektronik devrelerin farklı sinyal koşullarındaki davranışı test edilebilir.
Cihazda bulunan 160'tan fazla dahili rastgele dalga formu ve 7 GB kalıcı dalga formu depolama alanı, farklı test uygulamaları için geniş bir sinyal kütüphanesi sunar.
16. Harmoniğe Kadar Harmonik Çıkış
UNI-T UTG4122A harmonik çıkış fonksiyonu, temel frekansın 16. harmoniğine kadar sinyaller oluşturulmasını destekler. Kullanıcılar tek harmonikleri, çift harmonikleri, tüm harmonikleri veya belirli harmonik bileşenleri seçebilir.
Her harmoniğin genlik ve faz değerlerinin ayarlanabilmesi, özel harmonik içerikli sinyaller oluşturmayı mümkün hale getirir. Bu özellik özellikle RF sinyal bozulma analizi, filtre testleri, amplifikatör testleri ve harmonik analiz uygulamalarında avantaj sağlar.
Frekans Sayacı ve Gelişmiş Tarama Fonksiyonu
UTG4122A, 100 mHz ile 200 MHz ölçüm aralığına sahip dahili frekans sayacı ile uyumlu TTL seviye sinyallerinin frekans ve görev oranının ölçülmesini destekler. Böylece harici bir frekans sayacına ihtiyaç duyulan bazı temel uygulamalar doğrudan cihaz üzerinden gerçekleştirilebilir.
Doğrusal ve logaritmik tarama fonksiyonları sayesinde belirlenen başlangıç ve bitiş frekansları arasında otomatik tarama yapılabilir. Sinüs, kare, testere dişi ve rastgele dalga formları taşıyıcı olarak kullanılabilir. Manuel, dahili ve harici tetikleme seçenekleri farklı test senaryolarına uyum sağlar.
I2C, SPI ve UART Dijital Protokol Desteği
UNI-T UTG4122A'nın dikkat çeken özelliklerinden biri I2C, SPI ve UART (TTL) dijital protokol çıkışlarını desteklemesidir. Kullanıcılar ilgili protokol parametrelerini yapılandırarak sürekli zamanlı dijital sinyaller oluşturabilir.
Bu özellik UTG4122A'yı yalnızca analog sinyal üretiminde değil; mikrodenetleyici sistemleri, gömülü elektronik, dijital haberleşme, protokol simülasyonu ve devre doğrulama uygulamalarında da kullanışlı bir test cihazı haline getirir.

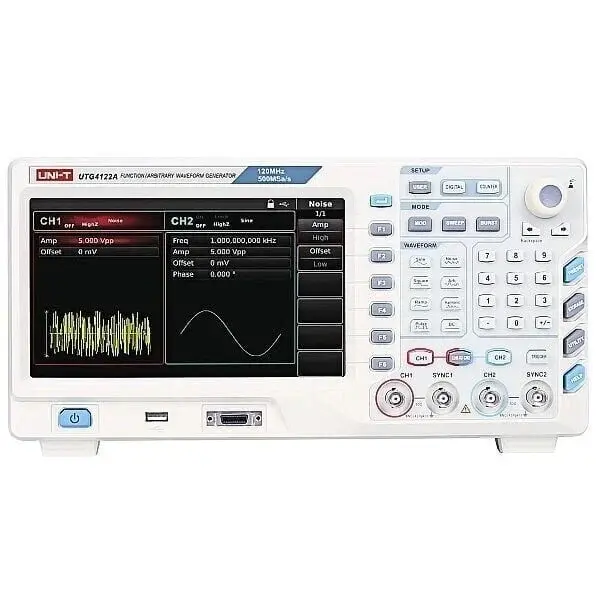

8 İnç TFT LCD Ekran ve Kullanıcı Dostu Kontrol
8 inç TFT LCD ekran ve 800 × 480 WVGA çözünürlük, dalga formu ayarlarının ve cihaz parametrelerinin geniş bir görüntüleme alanında takip edilmesini sağlar. Sezgisel menü sistemi sayesinde dalga formu tipi, frekans, genlik, görev döngüsü ve DC ofset gibi temel parametreler hızlı şekilde yapılandırılabilir.
Ön panelde bulunan sayısal klavye ise hassas frekans ve parametre değerlerinin doğrudan girilmesini sağlayarak özellikle laboratuvar ortamında tekrarlanan testlerin kurulum süresini azaltmaya yardımcı olur.

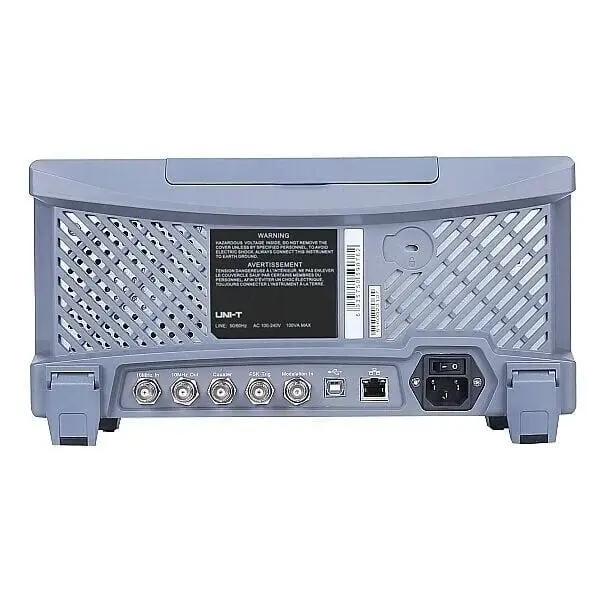

UNI-T UTG4122A Bağlantı ve Arayüzleri
- USB Host
- USB Device
- LAN
- 10 MHz Harici Referans Girişi
- 10 MHz Harici Referans Çıkışı
- Frekans Sayacı Girişi
- FSK / Tetikleyici Girişi
- Modülasyon Girişi
UNI-T UTG4122A Kullanım Alanları
- Elektronik AR-GE laboratuvarları
- RF sinyal üretimi ve testleri
- Analog devre geliştirme ve doğrulama
- Dijital devre testleri
- Haberleşme sistemlerinin geliştirilmesi
- AM, FM ve PM modülasyon testleri
- I2C, SPI ve UART protokol testleri
- Mikrodenetleyici ve gömülü sistem geliştirme
- Filtre ve amplifikatör testleri
- Harmonik ve sinyal bozulma analizleri
- Diferansiyel sinyal üretimi
- Dengeli devre testleri
- Yarı iletken ve elektronik komponent testleri
- Frekans tepki testleri
- Elektronik üretim ve kalite kontrol
- Üniversite ve eğitim laboratuvarları
Neden UNI-T UTG4122A 120 MHz Dalga Formu Üreteci?
UNI-T UTG4122A, yüksek frekans kapasitesi, hassas sinyal üretimi ve gelişmiş test fonksiyonlarını tek cihazda bir araya getiren profesyonel bir 120 MHz fonksiyon jeneratörü ve rastgele dalga formu üretecidir. 120 MHz maksimum çıkış frekansı, 500 MSa/s örnekleme hızı, 16 bit dikey çözünürlük ve 1 μHz frekans çözünürlüğü sayesinde hem temel elektronik testlerde hem de ileri seviye AR-GE çalışmalarında kullanılabilir.
32 Mpts keyfi dalga formu kapasitesi, 160'tan fazla dahili dalga formu, 16. harmoniğe kadar harmonik çıkış, gelişmiş modülasyon fonksiyonları, 200 MHz'e kadar frekans sayacı ve I2C/SPI/UART protokol desteği cihazın kullanım alanını önemli ölçüde genişletir.
8 inç geniş TFT LCD ekranı, ön panel sayısal klavyesi ve USB/LAN gibi kapsamlı bağlantı seçenekleriyle UNI-T UTG4122A; elektronik mühendisleri, araştırmacılar, AR-GE ekipleri, teknik laboratuvarlar ve eğitim kurumları için yüksek performanslı ve çok yönlü bir sinyal üretim çözümü sunar.
